Hvordan vælger du de rigtige øjer til applikationer fra PCB til lædervarer?

Øjer vs. tyller – skelnen, der bestemmer ydeevnen

De to udtryk bruges ofte i flæng. De er ikke det samme produkt. Angivelse af den forkerte fører til enten over-engineering eller for tidlig fejl.

En strukturel sammenligning

Den praktiske regel fra vores produktionsgulv: Hvis materialet er relativt tyndt, og belastningen er let til moderat, skal du bruge et øje. Hvis materialet er tungt lærred, vinyl eller en bærende presenning, skal du bruge en gennemføring. For alt derimellem kommer beslutningen som regel ned til flangeæstetik og hulstørrelse.

Materialevalg – Tilpas øjet til miljøet

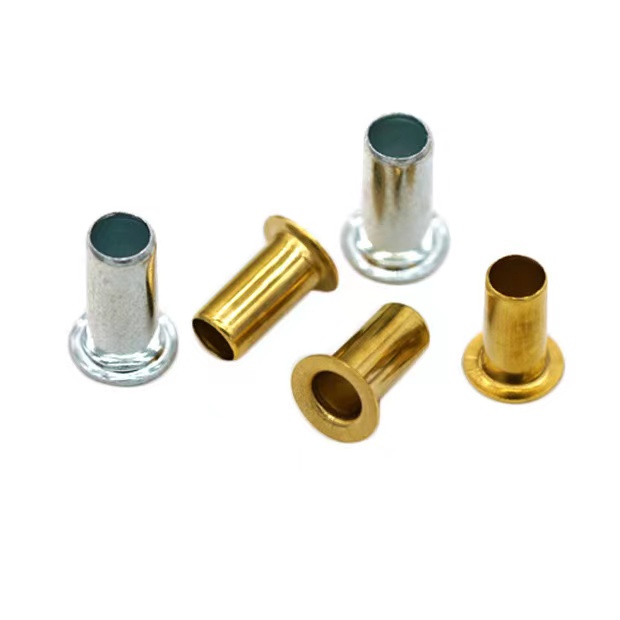

Hos Nuote Metals,øjerer fremstillet i fem materialer. Hver løser et andet problem.

Materiale sammenligning

Vores valglogik:Messing til elektronik, hvor ledningsevne og udseende betyder noget. Rustfrit stål til marine og kemiske miljøer. Aluminium, når vægten er begrænsningen. Kobber kun, når maksimal ledningsevne ikke er til forhandling. Stål, når omkostningerne dominerer, og miljøet er tørt.

To ansøgninger fra vores optegnelser

PCB gennemgående hulforstærkning (messing, flad flange)

Problem:En elektronikproducent, der producerede industrielle kontroltavler, oplevede, at kobberpuder løftede sig rundt om gennemgående huller efter termisk cykling. Hullerne blev brugt til transformer- og konnektorben, og den mekaniske belastning fra montagen blev overført direkte til loddeforbindelsen.

Vores løsning:Vi leveredeøskner af messingmed flade flanger, 2,4 mm udvendig diameter, 4 mm cylinderlængde. Deøjerblev indsat i de belagte gennemgående huller og rullet for at skabe en mekanisk muffe. Messinglegemet absorberede monteringsspændingen og beskyttede kobberfolien mod at skrælle. Den indvendige diameter blev specificeret 0,05 mm større end komponentledningen for at tillade nem indføring uden slør.

Resultat:Fejl ved løft af puder faldt til nul i løbet af 12 måneders produktion. Producenten tilføjede øjet til deres designstandard for alle gennemgående huller med tunge komponenter.

Bærbar lydenheds hængselsamling (forniklet messing, rullet flange)

Problem:En producent af bærbare Bluetooth-højttalere havde brug for et holdbart, lavt profil-drejepunkt til foldestandsmekanismen. Huset var af ABS-plast, 1,8 mm tykt. Det originale design brugte en lille stålstift presset ind i en plastikbov, men navet revnede under faldtestning, og stiften korroderede i fugtige omgivelser.

Vores løsning:Vi leverede fornikletøskner af messingmed en rullet flange, 2,0 mm indvendig diameter, 3,5 mm cylinderlængde. Øsken blev sat ind i plastikhuset for at fungere som en forstærket lejeflade for hængselstiften. Den rullede flange gav en glat overflade med lav profil, der ikke forstyrrede foldningen. Nikkelbelægning forhindrede korrosion og matchede højttalerens metalliske finish.

Resultat:Faldtest bestået ved 1,5 m på beton uden knastrevner. Efter 18 måneders produktion viser hængslet ingen slid eller korrosion. Kunden eliminerede stålstiften helt og bruger nu øjet som både forstærkning og lejeflade.

Tekniske specifikationer – hvad vi har

Til PCB-applikationer kan vi holde skaftdiameteren til ±0,02 mm, når komponentledningstolerancen kræver det.

Øjer – ofte stillede spørgsmål

Spørgsmål 1: Hvornår skal jeg bruge et øje i stedet for en tylle?

A: Brug et øje, når materialet er relativt tyndt, belastningen er let til moderat, og der ønskes en lav-profil finish. Øjer er fastgørelseselementer i et stykke med et mindre flange-til-hul-forhold, hvilket gør dem velegnede til tøj, lædervarer, fodtøj, elektronik og papirprodukter. Brug en gennemføring, når materialet er kraftigt lærred, vinyl eller en bærende presenning, og hullet er større end ca. 12 mm. Tyller er todelte (krop og skive) og giver større forstærkning til tunge opgaver. Hvis dit materiale er under 3 mm tykt, og hullet er under 12 mm, er et øje næsten altid det rigtige valg.

Q2: Hvilke tolerancer betyder mest for PCB-øjer?

A: To tolerancer er kritiske. For det første skal den indvendige diameter af øjet tilpasses til komponentledningen - typisk 0,05 mm til 0,20 mm større end ledningsdiameteren for at tillade indføring uden binding. For det andet skal den udvendige diameter passe til brætafstandshullet, som normalt er 0,03 mm til 0,10 mm større end øjets ydre diameter. Hvis øjet er for løst i brættet, vil det ikke gribe; hvis det er for stramt, kan det revne pladen eller deformeres under indsættelsen. Angiv disse dimensioner eksplicit i stedet for at stole på handelsstørrelser for kritisk gennemhullende forstærkning.

Q3: Kan eyelets bruges til udendørs eller marine applikationer?

Ja, med det rigtige materiale.Øjner i rustfrit stål(304 for almindelig udendørs, 316 for saltvand og klorider) tilbyder den højeste korrosionsbestandighed. 5056 aluminiumsøjer giver god korrosionsbestandighed i marinekvalitet ved en lavere vægt. Messing fungerer godt i ferskvand og milde forhold, men kan afzinke i kontinuerlig saltspray. Kobber danner en beskyttende patina og passer til tag- og kulturarvsarbejde. Stål skal belægges og anbefales ikke til længerevarende fugtpåvirkning. Angiv 316 rustfrit stål eller 5056 aluminium til kyst- eller marinestofsamlinger.

Q4: Hvad er MOQ og leveringstid for øjer fra Nuote Metals?

A: Vores standard MOQ er 20.000 stykker for lagerstørrelser. For første ordrer eller prøvekørsler tager vi imod lavere antal - så lave som 5.000 styk. Vi leverer gratis prøver til lagerstørrelser; du betaler kun kurerafgiften. Leveringstid: 3-5 dage for lagerstørrelser; 15–20 dage for ikke-standardstørrelser inklusive specialværktøj. Hver batch inkluderer et materialecertifikat, dimensionsinspektionsrapport og RoHS-erklæring. Vi har leveretøjertil kunder i over 40 lande. ISO 9001:2015 certificeret.
