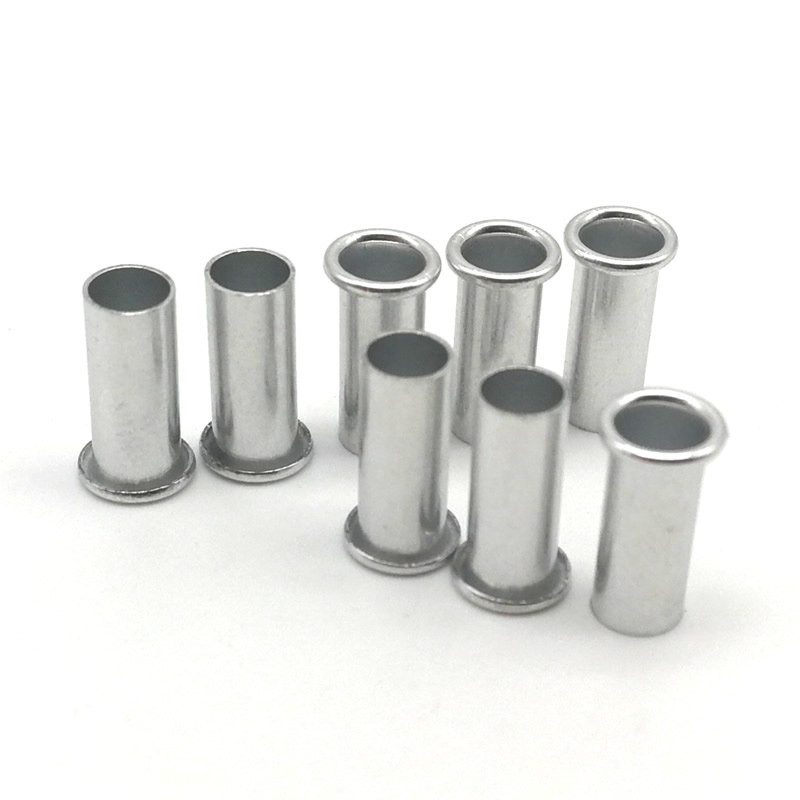

Hvorfor vinder aluminiumsrørnitter frem i vægtfølsomme og korrosionsfølsomme samlinger?

Etuiet til fuld rørformet over semi-rørformet aluminium

De fleste købere standard tilhalvrørsnitterfordi de tilbyder en balance mellem styrke og indstillingskraft. Men der er et specifikt sæt af applikationer, hvor fulde rørformede aluminiumnitter er det bedre ingeniørvalg – ikke et kompromis.

Når Full Tubular vinder

Afvejningen er styrke. En fuldrørformet aluminiumsnittergiver 60-70% af forskydningsstyrken af ​​en solid nitte, sammenlignet med 80-90% for semi-rørformet. For strukturelle samlinger har den forskel betydning. For alt andet gør det ikke.

Aluminiumsrør vs. stålrør – en sammenligning af vægt og korrosion

Aluminiumsrørnitter konkurrerer direkte med stålrørnitter i mange applikationer. Beslutningen kommer normalt til vægt versus styrke.

For en samling, der bruger 1 million nitter, sparer man ved at skifte fra stål- til aluminiumsrørnitter ca. 1,45 tons fastgørelsesvægt. I bil- eller rumfartsapplikationer omsættes det direkte til brændstof- eller energibesparelser.

Tekniske specifikationer – Vores fabriksstandarder

Hos Nuote Metals,aluminiumsrørnitterer fremstillet efter følgende parametre.

Dimensionsrækkevidde

For skaftdiametre under 2 mm bliver vægtykkelsen svær at kontrollere i en helt hul konfiguration. I de tilfælde anbefaler vi semi-rørformede aluminiumsnitter.

Tilgængelige legeringer

Standard finish

To applikationer fra vores fabriksrekorder

HVAC-varmevekslerfinner (5056 aluminiumsrørnitter)

Problem:En producent af kommercielle HVAC-enheder havde brug for at fastgøre tynde aluminiumsfinner til kobberrør uden at knuse finnerne. Finnerne var kun 0,12 mm tykke, og samlingen fungerede i et kondenserende miljø med konstant fugt. Stålnitter ville korrodere; semi-rørformede aluminiumsnitter krævede for meget indstillingskraft og deformerede finnerne.

Vores løsning:Vi leverede 5056aluminiumsrørnittermed 2 mm skaft og 4 mm cylinderlængde, klar anodiseret. Den fulde rørformede væg rullede med mindre end 400 N kraft - blid nok til at undgå finnedeformation. 5056-legeringen leverede korrosionsbestandighed i marinekvalitet til det kondenserende miljø.

Resultat:Kunden reducerede finneskader fra 3 % til under 0,2 %. HVAC-enhederne bestod 500 timers saltspraytest uden korrosion på nitterne. Produktionen har fortsat i over to år.

Solpanelmonteringsclips (6061 aluminiumsrørnitter)

Problem:En producent af solcellemonteringsudstyr havde brug for en nitte til at fastgøre aluminiumsclips til panelrammer. Clipsene skulle modstå 25 års udendørs eksponering, inklusive UV-, regn- og temperaturcykler fra -40°C til 85°C. Stålnitter blev afvist på grund af galvanisk korrosionsrisiko med aluminiumsrammen.

Vores løsning:Vi leverede 6061aluminiumsrørnittermed 4 mm skaft og 6 mm cylinderlængde, klar anodiseret. 6061-legeringen gav den nødvendige styrke til klipsfastgørelsen, mens den anodiserede finish tilføjede UV- og korrosionsbeskyttelse. Det fulde rørformede design tillod clipsen at dreje lidt under installationen - hvilket eliminerede et sekundært justeringstrin.

Resultat:Monteringsklemmerne bestod IEC 61215 termisk cykling og fugt-fryse test. Kunden eliminerede det sekundære justeringstrin, hvilket reducerede installationstiden med 12 sekunder pr. panel.

Aluminiumsrørnitter – ofte stillede spørgsmål

Q1: Hvad er forskellen mellem aluminiumsrør og semi-rørnitter i aluminium?

A: Forskellen er dybden af ​​den hule sektion. Analuminiumsrørnitte(fuldt rørformet) er hult gennem hele skaftet. En semi-tubulær nitte af aluminium har et hult hulrum, der kun strækker sig 45-55% af skaftets længde fra halen; det resterende afsnit er solidt. Fuld rørnitter kræver den mindste indstillingskraft - typisk 40-50% af en solid nitter - hvilket gør dem ideelle til tynde eller bløde materialer. Halvrørsnitter giver højere forskydningsstyrke (80-90 % af fast stof) og er bedre til lette strukturelle samlinger. Hos Nuote Metals fremstiller vi begge konfigurationer. Til materialestabler under 3 mm eller til vægtkritiske samlinger er fuld rør normalt det bedre valg. For alt, der bærer, skal du vælge semi-rørformet.

Q2: Kan aluminiumsrørnitter bruges i udendørs eller marine miljøer?

Ja, men legeringen betyder noget. 5056 aluminiumsrørnitter indeholder magnesium og krom, hvilket giver dem fremragende modstandsdygtighed over for saltvand og atmosfærisk korrosion. De er det korrekte valg til marine-tilstødende, udendørs og høj luftfugtighed applikationer. 6061 tilbyder god korrosionsbestandighed til generel udendørs brug, men kan indgraves i direkte saltspray. 1100 er kun til indendørs brug. For den bedste korrosionsbeskyttelse skal du angive klare anodiserede eller kromatomdannelsesfinisher. Hos Nuote Metals leverer vi 5056 aluminiumsrørnitter med anodiseret finish specielt til marine og udendørs samlinger. For kontinuerlig nedsænkning i saltvand anbefaler vi i stedet at skifte til 316 rustfri stålrørsnitter.

Spørgsmål 3: Hvordan beregner jeg den korrekte cylinderlængde for en aluminiumsrørnitte?

A: Fordi aluminium er blødt, og den rørformede væg er tynd, er der behov for mindre fremspringende materiale end til stål- eller halvrørsnitter. Brug denne formel: Tøndelængde = Materialestabeltykkelse + 0,4 til 0,7 mm. Brug den nederste ende (0,4 mm) til meget bløde materialer - tyndt stof, blødt læder, skum. Brug den højere ende (0,7 mm) til hårdere materialer - stift plastik, tykt læder, flere lag. Eksempel: Sammenføjning af et 1,5 mm aluminiumspanel til et 0,8 mm plastbeslag – total stak 2,3 mm. Tilføj 0,5 mm = 2,8 mm tøndelængde. Afrund op til nærmeste standardlængde, normalt 3,0 mm. Brug ikke den semi-rørformede formel (stak + diameter) - der efterlader for meget materiale og forårsager en overdimensioneret, ustabil krølning. For stakke over 4 mm bliver hele rørnitter svære at kontrollere; skifte til semi-rørformet. Nuote Metals leverer gratis prøvesæt med tre tilstødende længder til test på dit faktiske materiale.

Q4: Hvad er MOQ og leveringstid for aluminiumsrørnitter fra Nuote Metals?

A: Vores standard MOQ er 20.000 stykker for lagerstørrelser. For første ordrer eller prøvekørsler tager vi imod lavere antal - så lave som 5.000 styk. Vi leverer gratis prøver til lagerstørrelser; du betaler kun kurerafgiften. Leveringstid: 3-5 dage for lagerstørrelser; 15–20 dage for ikke-standardstørrelser inklusive specialværktøj. Hver batch inkluderer et materialecertifikat, dimensionsinspektionsrapport og RoHS-erklæring. Vi har leveret aluminiumsrørnitter til kunder i over 40 lande. ISO 9001:2015 certificeret.
