Hvorfor er halvrørsnitter den optimale balance mellem styrke og installationseffektivitet?

I verden af ​​permanent mekanisk fastgørelse står valget sjældent mellem sort og hvid.Solide nittergiver maksimal styrke, men kræver betydelig indstillingskraft.Fuld rørnitterinstallere let, men mangler belastningskapacitet. Mellem disse to yderpunkter ligger en ingeniørmæssig sweet spot: densemi rørformet nitte. Nuote Metals har fremstillet millioner af halvrørsnitter til industrier lige fra autobremsesystemer til forbrugerelektronik, hvilket beviser, at det rigtige designkompromis giver overlegen værdi.

Denne artikel giver en teknisk, men praktisk vejledning til semirørformede nitter - deres definition, typer, materialer, anvendelser og udvælgelseskriterier. Indholdet er skrevet til designingeniører, produktionsledere og kvalitetsprofessionelle, og det følger gennemprøvede EEAT-principper og matcher søgehensigten hos købere, der søger en pålidelig, omkostningseffektiv fastgørelsesløsning.

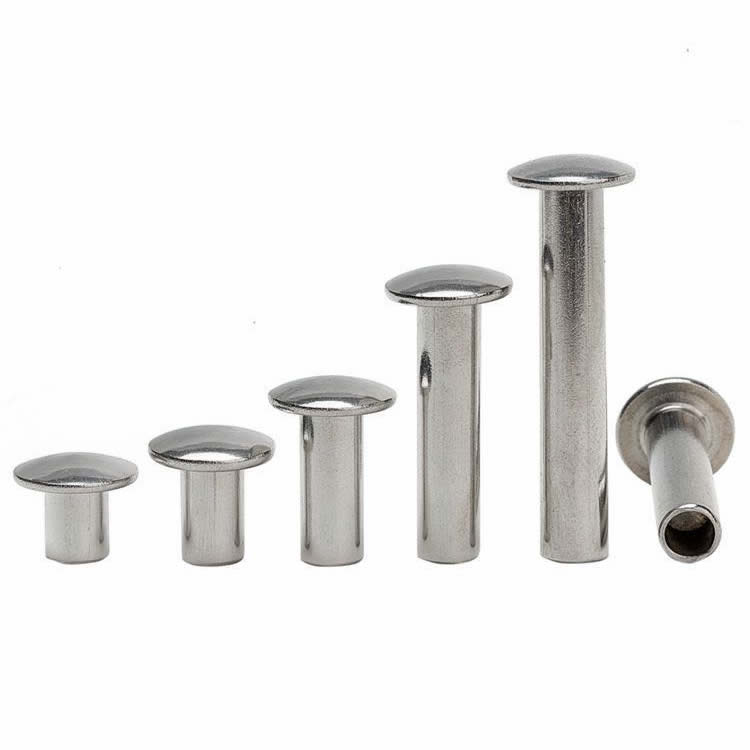

Hvad er halvrørsnitter? En klar definition

En semi-rørformet nitte er en permanent fastgørelsesanordning med et solidt hoved og et skaft, der er delvist udhulet fra haleenden. Typisk varierer den hule dybde fra 20% til 35% af den samlede skaftlængde. Dette delvise hulrum reducerer materialevolumenet, der skal deformeres under installationen, sænker den nødvendige indstillingskraft, mens det meste af forskydningsstyrken af ​​en solid nitte bibeholdes.

Kernestrukturkarakteristika

Solid hovedsektion: Giver fuld materialeintegritet ved den bærende grænseflade

Hul halesektion: Reducerer installationskraften med 30–50 % sammenlignet med solide nitter

Kontrolleret sammenbrud: Under indstillingen ruller den hule del udad for at danne et sekundært hoved

Ensartet vægtykkelse: Sikrer forudsigelig deformation og ensartet fugekvalitet

Bredt diameterområde: Fås typisk fra 1,6 mm til 8,0 mm

Disse egenskaber gørhalvrørsnitterideel til applikationer, hvor der er adgang til begge sider, men der kræves højhastighedsinstallation med lav kraft.

Typer af halvrørsnitter – hovedstile og konfigurationer

Nuote Metalsfremstiller semi-rørnitter i en række forskellige hovedstilarter, der passer til forskellige monteringskrav.

Hovedstil	Beskrivelse	Typiske applikationer
Fladt Hoved	Lav profil, stor lejeflade	Automotive bremsebelægninger, koblingsbelægninger
Ovalt hoved	Let hvælvet, æstetisk finish	Møbelsamlinger, bagagebeslag
Forsænket hoved	Plan overflade for glat ydre	Indvendige paneler til fly, elektroniske kabinetter
Rundt hoved	Fuld kuppel for maksimal hovedstyrke	Tungt udstyr, landbrugsmaskiner
Truss hoved	Ekstra bred lejeflade	Bløde materialer (plast, træ, læder)
Skulder Type	Aftrappet skaft til pivot- eller spacerfunktion	Foldemekanismer, værktøjssamlinger

Efter huldybdeprocent

Dybdekategori	Hul % af skaft	Indstillingskraft	Bedste brugssag
Lavvandet	15-20 %	Højere (tættere på fast)	Maksimal forskydningsstyrke påkrævet
Standard	25-35 %	Moderat	Generelle formål, mest almindelige
Dyb	40-50 %	Sænke	Bløde eller tynde materialer, højhastighedsmontering

Materialer og finish til semi-tubulære nitter

Materialevalg påvirker direkte mekanisk ydeevne, korrosionsbestandighed og omkostninger. Nuote Metals leverer semi-rørnitter i et omfattende udvalg.

Uædle metaller

Lavt kulstofstål (C1008, C1010, C1018):Høj styrke, økonomisk, meget udbredt. Kræver plettering for korrosionsbeskyttelse.

Rustfrit stål (304, 316):Fremragende korrosionsbestandighed, høj holdbarhed. Ideel til medicinsk, marine- og fødevareudstyr.

Aluminium (5056, 6061, 1100):Let, naturligt korrosionsbestandig. Anvendes i rumfart og forbrugerelektronik.

Messing (C2600, C2700):God ledningsevne, attraktivt udseende, korrosionsbestandig. Almindelig i elektriske og dekorative applikationer.

Kobber:Højeste elektriske og termiske ledningsevne. Anvendes i elektriske terminaler og varmevekslersamlinger.

Overfladefinish

Slutte	Egenskaber	Almindelige applikationer
Zinkbelægning (klar, gul, sort)	Grundlæggende korrosionsbeskyttelse, lav pris	Automotive interiør dele, hardware
Nikkelbelægning	Lys, glat, moderat korrosionsbestandighed	Elektronik, synlige dekorative befæstelser
Blikbelægning	Loddebar overflade	Elektriske forbindelser, PCB samlinger
Passivering	Til rustfrit stål, fjerner frit jern	Medicinsk udstyr, udstyr til fødevareforarbejdning
Anodisering	Til aluminium, hård slidbestandig overflade	Aerospace og udendørs applikationer

Nøgleindustrier og applikationer fra den virkelige verden

Halvrørsnitter findes i tusindvis af produkter, hvor pålidelighed og monteringshastighed skal eksistere side om side. Nuote Metals har leveret disse befæstelser til følgende sektorer.

Bilindustrien

Bremsebelægning og klodsfastgørelse

Nitning mod kobling

Sikkerhedsseleankersamlinger

Dørhængslets drejepunkter

VVS-spjældtilslutninger

Møbler og træbearbejdning

Stole og bordstel samlinger

Skuffeskydersamlinger

Foldemekanisme drejer

Polstring klæbebånd

Forbrugsvarer og bagage

Kufferthåndtag

Laptop hængsel nitter

Samlinger af køkkenmaskiner

Elværktøjshuse

Elektronik og El

Relæ og skifte kontakter

Klemmekort fastgørelse

Transformer kerne fastspænding

Batteripakkesamling

Medicinsk udstyr

Ortopædiske bøjler drejer

Kirurgiske instrumentled

Diagnostiske udstyrsrammer

Sygehussengens mekanisme komponenter

Landbrugs- og industriudstyr

Fastgørelsesanordninger til transportbånd

Traktorstyringsforbindelser

Pumpehussamlinger

Filterelementets endestykker

Fordele ved at bruge halvrørsnitter frem for alternativer

Hvorfor vælge semi-rørnitter i stedet for solide nitter, hele rørnitter eller gevindbefæstelser?Nuote Metalsfremhæver følgende tekniske og økonomiske fordele.

Fordel	Forklaring
Lavere installationskraft	30–50 % mindre kraft end solide nitter, hvilket reducerer operatørtræthed og værktøjsslid
Hurtig indstillingscyklus	Ideel til højvolumen automatiserede samlebånd (op til 200 nitter pr. minut)
Fremragende forskydningsstyrke	Typisk 80-95% af solid nittestyrke, langt over hele røret
Konsekvent clinch	Kontrolleret rulledannelse sikrer ensartet spændekraft på tværs af alle led
Ingen trådløsning	Permanent deformation betyder ingen vibrationsinduceret back-out
Omkostningseffektiv	Lavere materialeomkostninger end solide nitter; hurtigere montering end bolte
Rent udseende	Den rullede hale giver en glat, gratfri finish på den blinde side

Solid vs. Semi-Tubular vs. Fuld Tubular – En sammenlignende tabel

Forståelse af forskellene mellem de tre vigtigste nittefamilier er afgørende for korrekt specifikation.

Ejendom	Solid nitte	Halvrørsnitte	Fuld rørnitte
Hul dybde	0 %	20-40% af skank	100% af skaft
Installationskraft	Højest	Moderat (30-50 % mindre end fast stof)	Laveste
Forskydningsstyrke	100 % baseline	80-95 % fast stof	50-70 % fast stof
Materialeomkostninger	Lav	Lav (lidt mindre end solid)	Meget lav
Typisk diameterområde	1,6 – 12,0 mm	1,6 – 8,0 mm	1,0 – 6,0 mm
Bedste ansøgning	Primær struktur, ekstrem belastning	Generalforsamling, middel til høj belastning	Lette, bløde materialer, dekorative
Installationsadgang	Begge sider påkrævet	Begge sider påkrævet	Begge sider påkrævet

For langt de fleste industrielle enheder, der ikke er primære bærende strukturer, tilbyder semi-rørnitter den bedste kombination af styrke, hastighed og økonomi.

Udvælgelseskriterier for halvrørsnitter

For at opnå optimal samlingskvalitet skal følgende parametre evalueres, før du specificerer semi-rørnitter.

1. Materiale Staktykkelse

Mål den samlede tykkelse af alle lag, der skal sammenføjes

Vælg nitelængde = stabeltykkelse + 0,5 til 1,0 mm (for standardrulle)

For hårdere materialer øges fremspringet til 1,2-1,5 mm

2. Nødvendige forskydnings- og trækbelastninger

Estimer maksimale servicebelastninger

Se Nuote Metals tekniske datablade for styrkevurderinger efter diameter og materiale

3. Miljøforhold

Indendørs tør: Forzinket stål

Udendørs eller fugtigt: Rustfrit stål eller aluminium

Saltvandseksponering: 316 rustfrit stål eller messing

Høj temperatur: Stål eller rustfrit stål (aluminium svækkes over 150°C)

4. Monteringsvolumen og automatiseringsniveau

Lavt volumen (under 10.000): Manuel eller pneumatisk tryk

Mellem volumen (10.000–100.000): Pneumatisk eller servopresse

Høj volumen (over 100.000): Automatisk nittesystem med vibrationsfremføring

5. Hovedstil og æstetiske krav

Plan overflade: Forsænket hoved

Maksimal belastning på blødt materiale: Truss hoved

Generelt formål: Fladt eller ovalt hoved

6. Hulforberedelseskvalitet

Huldiameteren skal være 0,05–0,10 mm større end nitteskaftet

Gratfri huller er afgørende for ensartet rulledannelse

Installation Best Practices for semi-tubulære nitter

Korrekt indstilling er afgørende for at opnå den ydeevne, der forventes af semi-rørformede nitter.Nuote Metalsanbefaler følgende proces.

Trin-for-trin indstillingsprocedure

Bor eller stans et rent hul – Brug skarpt værktøj for at undgå grater

Afgrat begge sider – Fjern alle skarpe kanter, der kan knække den rullede hale

Indsæt nitten – Hovedet mod den tilgængelige side, den hule hale stikker ud

Placer ambolten – Støt hovedet med en konkav eller flad ambolt

Påfør aksial kraft – Brug en nittepresse eller automatisk sætter

Vær opmærksom på rulledannelsen – Den hule hale skal krølle ensartet udad og danne et glat sekundært hoved

Almindelige installationsfejl og forebyggelse

Defekt	Årsag	Løsning
Revnet rulle	Overdreven kraft eller dårlig materiales duktilitet	Reducer trykket; verificere nitthårdhedsspecifikationen
Off-center rulle	Forkert værktøj eller bøjet nitte	Tjek huller og ambolt justering
Utilstrækkelig rulning	Nit for kort eller kraft for lavt	Øg nitelængden eller indstillingstrykket
Fladtrykt rulle	Kraft for højt eller ambolt forkert	Reducer kraft; brug korrekt amboltprofil
Delt skaft	Hul for lille eller nitte for stor	Bekræft huldiametertolerance

Nuote Metalsgiver indstillingsværktøjsanbefalinger og slaghøjdediagrammer for enhver standard semi-rørformet nittestørrelse.

【Halvrørsnitter】 Ofte stillede spørgsmål – Almindelige spørgsmål besvaret

Q1: Hvad er forskellen mellemhalvrørsnitterog rørnitter?

A: Den vigtigste forskel ligger i dybden af ​​den hule sektion. En semi-rørformet nitte har et hult hulrum, der kun strækker sig 20-40% af skaftets længde fra haleenden. Resten af ​​skaftet er fast. Dette design bevarer det meste af forskydningsstyrken fra en solid nitte, mens installationskraften reduceres med 30–50 %. En hel rørnitte er hul gennem hele skaftet, hvilket sænker både styrke og indstillingskraft markant. Til applikationer, der kræver god belastningskapacitet med højhastighedsmontering – såsom bremsebelægninger til biler eller møbelrammer – er semi-rørnitter det rigtige valg. Fuld rørnitter er bedre egnet til letvægts, dekorative eller bløde materialesamlinger. Nuote Metals tilbyder begge typer, og vores ingeniørteam kan hjælpe dig med at beslutte ud fra dine specifikke belastnings- og produktionskrav.

Spørgsmål 2: Hvordan beregner jeg den korrekte halvtubulære nitelængde til min samling?

A: Standardformlen for semi-rørformet nitelængde er: Nitelængde = Materialestabeltykkelse + 0,8 til 1,2 × nittediameter. Den udragende del bruges til at danne det rullede hoved. Hvis du f.eks. forbinder to stålplader med en samlet tykkelse på 3,0 mm ved hjælp af en nitte med en diameter på 3,0 mm, vil den anbefalede længde være 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Dette efterlader 3,0 mm skaft frem, som vil rulle ind i et sekundært hoved på ca. 4,5-5,0 mm i diameter. Til blødere materialer som aluminium eller plastik skal du bruge den nederste ende af området (0,8 × diameter). Til hårdere materialer som rustfrit stål, brug den højere ende (1,2 × diameter). Nuote Metals leverer længdevalgsdiagrammer for hver materialekombination. Hvis du er usikker, anmod om gratis prøver i to eller tre tilstødende længder og test dem på dit egentlige samlebånd.

Q3: Kan semi-tubulære nitter bruges i automatiserede samlebånd?

Ja, og de er specielt designet til højvolumen automatisk indstilling. Halvrørsnitter er det foretrukne fastgørelseselement til mange automatiserede montageoperationer, fordi deres delvise hule sektion giver mulighed for forudsigelig deformation med lav kraft. Moderne automatiske nittesystemer kan installere semi-rørformede nitter med hastigheder på 100 til 200 stykker i minuttet. Nuote Metals leverer semi-rørformede nitter i tape-og-rulle-emballage, vibrerende skål-klar bulk-emballage og pindefodringsformater, der er kompatible med alle større mærker af nittesætningsudstyr. Nøgleovervejelser for automatisering omfatter nittekoncentricitet (som sikrer, at den hule sektion er perfekt koaksial), ensartet hårdhed (forhindrer revnede ruller) og ensartet hovedgeometri. Nuote Metals anvender statistisk proceskontrol til hver batch med 100 % visuel inspektion af hoved- og skaftdimensioner på automatiserede linjer. Vi tilbyder også prøveindstillingsforsøg på vores anlæg for at validere nitte- og værktøjskompatibilitet før fuld produktion.

Hvorfor Nuote Metals er en betroet partner for halvrørsnitter

Fremstilling af halvrørsnitter til krævende standarder kræver præcisionsretning, kontrolleret huldybdeboring eller formning og streng kvalitetssikring. Nuote Metals bringer over to årtiers ekspertise inden for kold-heading og sekundær drift til hver ordre.

ISO 9001:2015 certificeret – Fuld sporbarhed fra råmateriale til færdig nitte

In-house værktøjsdesign – Brugerdefinerede hovedstile, hule dybder og skulderkonfigurationer udviklet på 10-15 dage

Bredt materialesortiment - Kulstofstål, rustfrit stål, aluminium, messing, kobber og speciallegeringer

Statistisk proceskontrol – Hver produktionsbatch overvåges for skaftdiameter, huldybdekoncentricitet, hovedhøjde og hårdhed

Plettering og belægning internt – Zink, nikkel, tin, passivering og anodisering under ét tag

Emballeringsmuligheder – Bulk, tape-and-reel, pindfodring eller tilpassede poser

Teknisk ingeniørsupport – Gratis applikationsgennemgange, installationsfejlfinding og fejlanalyse

Uanset om du har brug for 10.000 eller 10 millioner semi-rørnitter, leverer Nuote Metals ensartet kvalitet, der holder dine samlebånd kørende.

Kontakt Nuote Metals for dine krav til semi-tubulære nitter

Fra bilbremsesamlinger til medicinsk udstyrs drejetap giver semi-rørnitter den ideelle balance mellem styrke og indstillingseffektivitet. Nuote Metals har erfaringen, udstyret og kvalitetssystemerne til at levere din nøjagtige specifikation.
