Er DIN 7340 rørnitter præcisionsløsningen til dine letvægtsmonteringsbehov?

Når en tysk ingeniør rækker ud efter enrørformet nitte, der er stor sandsynlighed for, at de specificerer DIN 7340. Denne standard har været rygraden i fremstilling af præcise hulnitter i Europa i årtier. Hos Nuote Metals producerer viDIN 7340 nittertil kunder, der kræver nøjagtige dimensioner, ensartet vægtykkelse og pålidelig ydeevne.

Denne vejledning forklarer, hvad DIN 7340 faktisk specificerer, hvordan man læser en DIN 7340-betegnelse, og hvor disse nitter overgår generiske alternativer.

Hvad er DIN 7340 helt præcist?

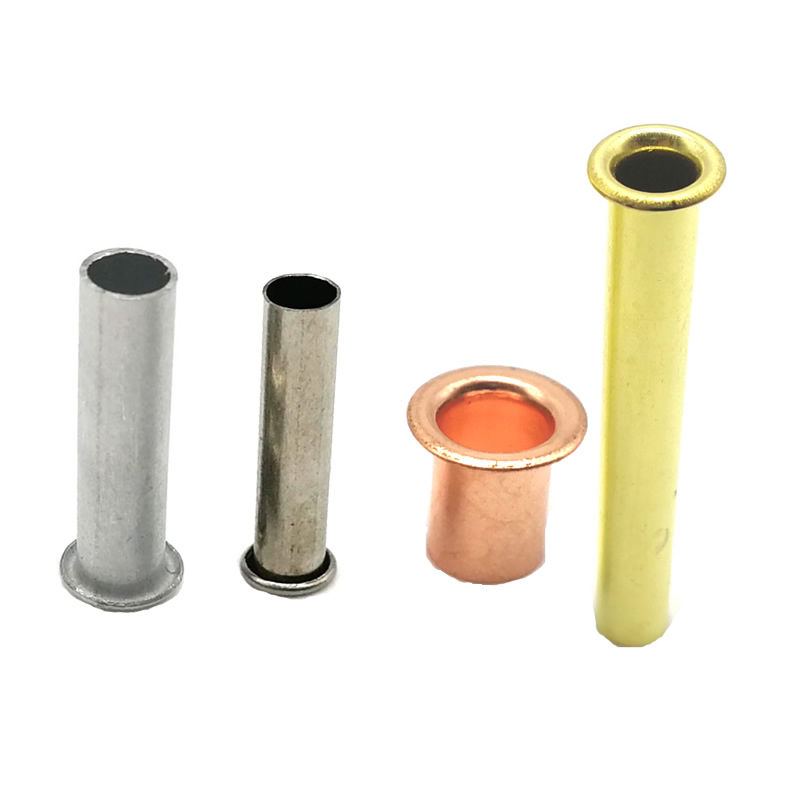

DIN 7340 er en tysk industristandard, der specificerer rørnitter skåret af sømløse trukket rør. Standarden dækker nominelle diametre fra 1 mm til 10 mm og definerer to hovedformer: Form A (fladt/pandehoved) og Form B (rundt riflet hoved). Den nuværende version er DIN 7340:2011-03.

Nøgleforskellen mellem DIN 7340 rørnitter og andre hule nitter er fremstillingsprocessen. I modsætning til hule nitter fremstillet ved dybtrækning (som skaber en kop-lignende form),DIN 7340 nitterer lavet af sømløst trukne præcisionsrør. Dette sikrer, at både de indvendige og ydre diametre er perfekt cylindriske med ensartet vægtykkelse.

Sådan læser du en DIN 7340-betegnelse

Standarden specificerer en klar navnekonvention. Hver parameter er inkluderet i varenummeret:

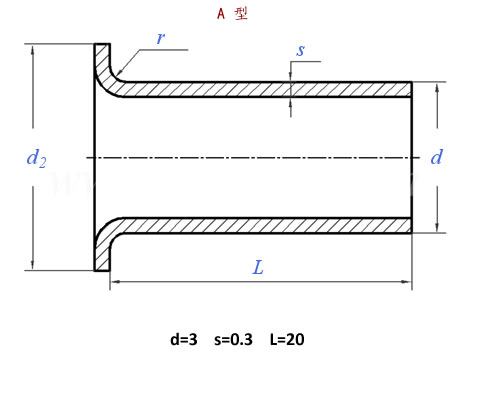

RN A 3 x 0,3 x 20 DIN 7340 Cu

Dette navnesystem betyder, at der ikke er nogen tvetydighed. En køber i Tyskland og en producent i Kina refererer til nøjagtig den samme nitte.

Almindelige anvendelser for DIN 7340 rørnitter

FordiDIN 7340 nitterer fremstillet af præcisionsrør med ensartet vægtykkelse, er de velegnede til applikationer, hvor en ren indvendig boring er vigtig.

Elektrisk gennemføring og PCB-samling

Det hule centrum af en DIN 7340 rørnitt tillader ledninger at passere igennem. Dette er værdifuldt til PCB-jordingspunkter, terminalforbindelser og elektriske gennemføringsapplikationer, hvor pladsen er begrænset. Fortinnede messing DIN 7340 nitter er særligt almindelige til lodbare forbindelser.

Lædervarer, tasker og fodtøj

Mode- og læderindustrien er stærkt afhængige af DIN 7340-nitter til bæltehuller, taskeforstærkninger, skoøjer og stropper. Den lave indstillingskraft, der kræves til rørnitter, forhindrer skader på bløde materialer som læder og stof.

Bil- og rumfartskomponenter

DIN 7340 nitter bruges i bilinteriør, HVAC-kanalsamlinger, lysarmaturer og ikke-strukturelle rumfartsapplikationer, hvor vægtreduktion og korrosionsbestandighed er prioriterede.

Industri- og maskinapplikationer

Stigetrin, elektronikskabe, varmevekslerfinner og møbelrammer er alle eksempler, hvor DIN 7340 rørnitter giver en omkostningseffektiv permanent sammenføjning.

Materialemuligheder og valg

DIN 7340 giver mulighed for flere grundmaterialer. Tabellen nedenfor opsummerer de almindelige muligheder og deres bedst passende applikationer.

DIN 7340-kompatible nitter fremstillet af trukket rør giver en fordel i forhold til dybtrukne hulnitter: Den cylindriske form sikrer ensartet vægtykkelse, hvilket betyder en forudsigelig rulledannelse under installationen.

Dimensionsspecifikationer – Form A vs. Form B

Form A (fladt/panoreret hoved)

Form A har et fladt hoved med en lav profil. Det er den mest almindelige konfiguration til fastgørelse til almindelige formål, hvor en plan eller lav-profil finish er acceptabel.

Eksempel på dimensioner for Form A (fladt hoved):

Form A-tolerancer følger generelt ±0,05 mm for skaftdiameteren og ±0,10 mm for hoveddiameteren.

Form B (Rundet Rundt / Rullet Hoved)

Form B har en afrundet hovedprofil. Den rullede kant giver et færdigt udseende og vælges ofte til synlige applikationer eller hvor der ønskes en mere dekorativ finish.

For eksempel viser en Würth-katalogliste en Form B stålnitter med zinkbelægning: d1 = 8 mm, hoveddiameter = 12 mm, hovedhøjde = 1,4 mm, længde = 8 mm, vægt = 1.500 g.

Form B kan også omfatte rifling på hovedet for forbedret greb i visse applikationer, selvom dette varierer fra producent til producent.

Installation – hvad der virker for DIN 7340 nitter

Korrekt indstilling af en rørformet nitte kræver opmærksomhed på tre variabler: hulstørrelse, nitelængde og værktøj.

Hulstørrelse

Hullet skal have den rigtige størrelse. En frigang på ikke mere end +0,10 mm over den udvendige diameter (d1) anbefales. Hvis hullet er for stort, vil røret spænde indvendigt, før hovedet dannes. Hvis hullet er for stramt, kan den tynde væg flække.

Beregning af nitelængde

For en standard roll-over clinch er den nødvendige nitelængde:

Samlet materialetykkelse + (0,5 til 0,7) × d1

Eksempel: sammenføjning af to plader med en total tykkelse på 2,0 mm med en nitte med en diameter på 3 mm:

Længde = 2,0 + (0,6 × 3,0) = 3,8 mm.

Brug af for meget længde fører til en rodet, ustabil clinch. Hvis du bruger for lidt, kan krøllen ikke dannes ordentligt.

Værktøj

Anvend altid en poleret, hærdet stålafbrændingsstanse. Nittematricen bør udformes til at udvide nitteskaftet gradvist for at forhindre knækning. At forme matricen med en gradvis flare frem for en skarp skulder giver en ensartet 360° rulning.

Kvalitet og certificeringer

DIN 7340 vedligeholdes af DIN Standards Committee Fasteners (FMV). Standarden gennemgås og opdateres med jævne mellemrum, hvor 2011-versionen er den aktuelle udgivelse.

Nuote Metals fremstillerDIN 7340 nitteri stål, rustfrit stål, kobber, aluminium og messing, med finish inklusive almindelig, forniklet og fortinnet. Størrelser kan skræddersyes efter kundens tegninger. Virksomheden opererer med ISO 9001:2015-certificering, med 100% QC-inspektion før forsendelse. Gratis prøver er tilgængelige for lagerstørrelser med MOQ på 20.000 styk for standardordrer.

DIN 7340-kompatible nitter er fremstillet af sømløse trukket rør, som giver mere ensartet vægtykkelse sammenlignet med dybtrukne alternativer. Dette er relevant for applikationer, hvor den indvendige boring skal forblive ren for trådpassage, eller hvor ensartet rulledannelse er kritisk.

Kom godt i gang med DIN 7340 nitter

Hvis du i øjeblikket angiverDIN 7340 nittereller overvejer at skifte til en standardiseret rørnitte til din samling, er den hurtigste vej at anmode om prøver.

Angiv din samlede materialestabeltykkelse, ønsket skaftdiameter (d1) og foretrukket materiale. Nuote Metals beregner den anbefalede længde og sender dig prøver til test.
