DIN 7340 nitter

Nuote Metals er en Kina-baseret producent afDIN 7340 nitter, der producerer både form A (fladt hoved) og form B (rundt hoved) varianter. Med over 10 års erfaring i produktion af rørnitter forstår vi den dimensionelle præcision, som denne standard kræver. Fås i kulstofstål, rustfrit stål, messing, kobber og aluminium, med diametre fra 1 mm til 10 mm. ISO 9001 certificeret. Gratis prøver tilgængelige. Kontakt os i dag.

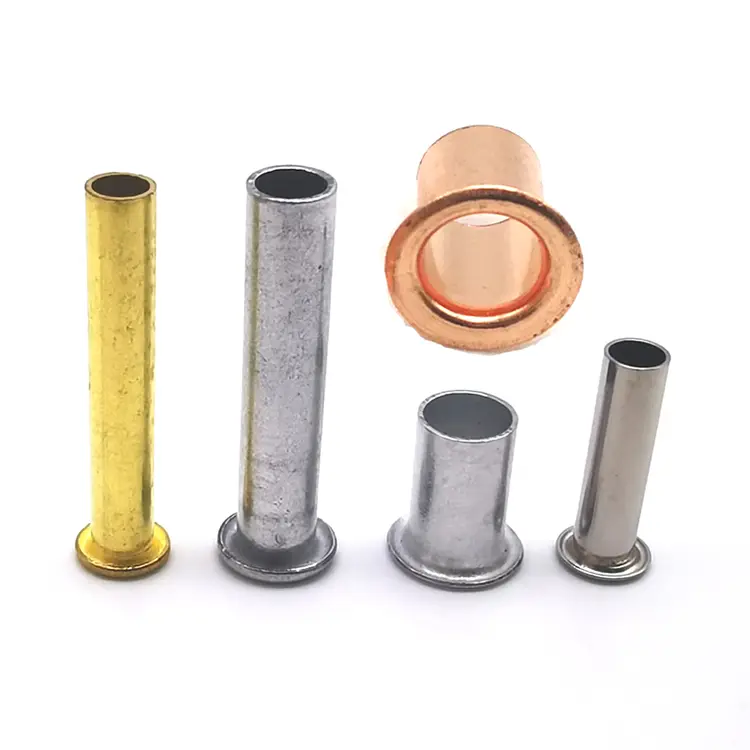

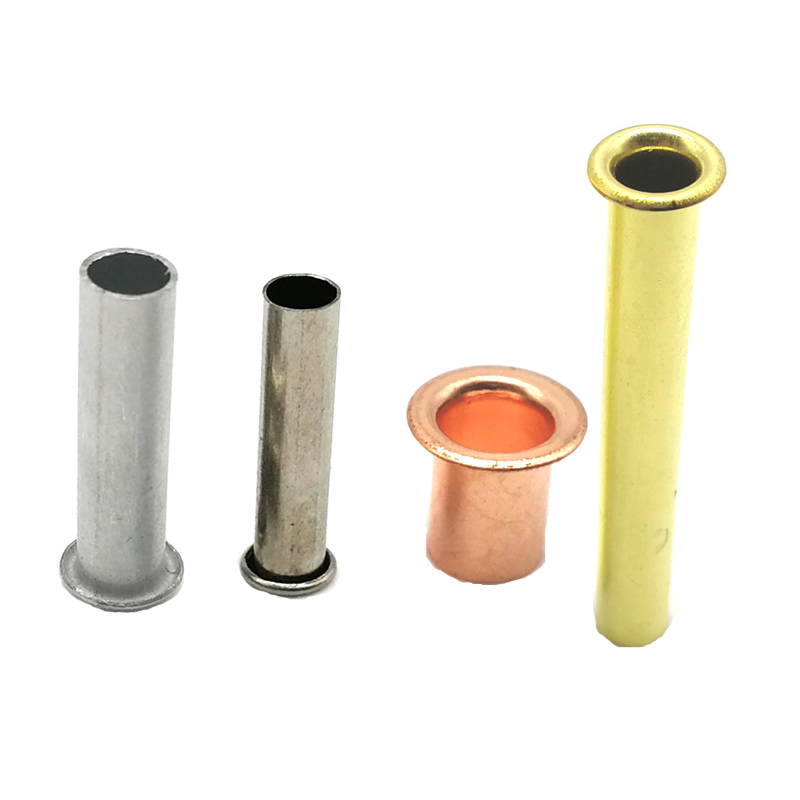

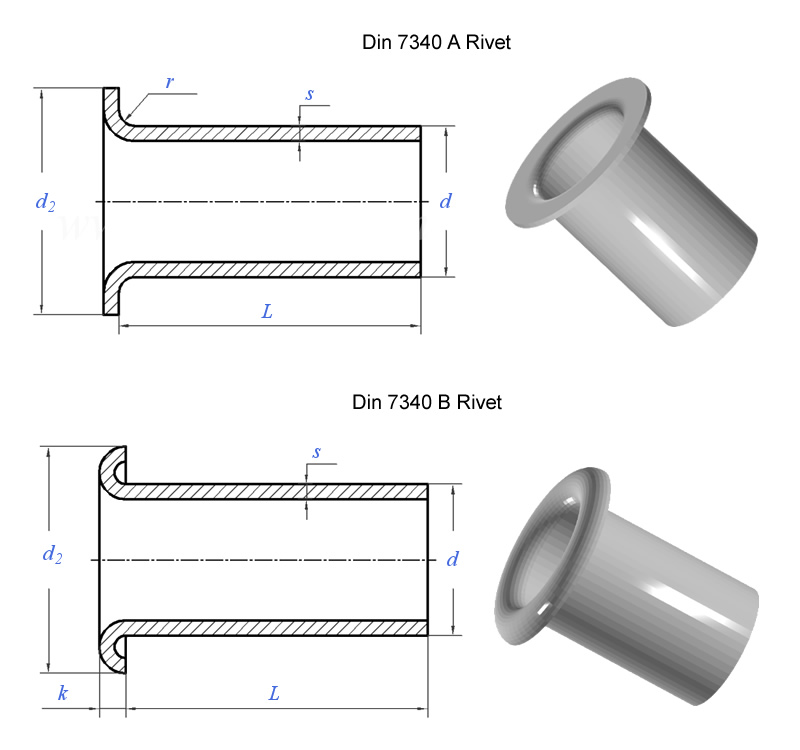

Hvad er DIN 7340 nitter?

De er rørformede (hule) nitter fremstillet ved at skære længder fra metalrørsmateriale og derefter danne et hoved i den ene ende. I modsætning til dybtrukne hulnitter, som har en tilspidset indvendig kontur, har DIN 7340 rørnitter en cylindrisk indre og ydre kontur – en vigtig skelnen, der påvirker, hvordan de sætter sig og yder ved montering.

Standarden, der vedligeholdes af den tyske fasteners standardkomité (FMV), specificerer dimensioner, masser og tekniske leveringsbetingelser for to forskellige hovedformer:

Den nuværende version erDIN 7340:2011-03,som afløser 1993-udgaven.

Sådan læser du en DIN 7340 nittebetegnelse

En komplet DIN 7340 nittebetegnelse følger et specifikt format, der koder for alle kritiske dimensioner. Her er et eksempel fra standarden:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Denne navngivningskonvention sikrer, at hver DIN 7340 nitte er fuldt specificeret og sporbar til standarden.

Materialer og finish til dem

DIN 7340 nitter kan fremstilles af flere materialer. Nuote Metals tilbyder følgende muligheder:

Standard finish:Forzinket, forniklet, passiveret, lakeret, antikt, almindeligt.

DIN 7340 begrænser ikke materialer til disse muligheder – standarden rummer stål, rustfrit stål, kobber, messing og aluminium.

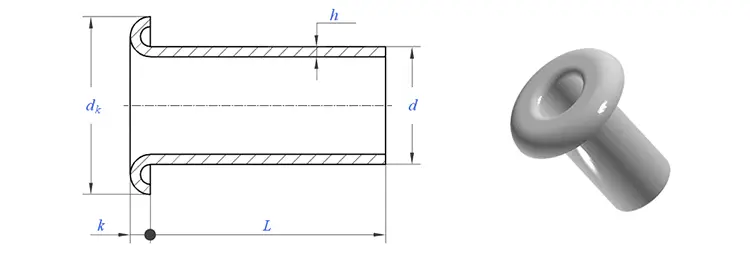

Dimensioner - hvad DIN 7340 dækker

Standarden dækker DIN 7340 nitter med nominelle diametre fra 1 mm til 10 mm. Vægtykkelse og længde er specificeret pr. applikation.

Form A (fladt hoved) – Typiske dimensioner

Form B (rundt hoved) - Typiske dimensioner

Brugerdefinerede længder og vægtykkelser er tilgængelige efter anmodning.Nuote Metals kan producere DIN 7340 nitter til dine nøjagtige specifikationer.

DIN 7340 vs. Deep-Drawn Hollow Nitter – Forskellen

Denne skelnen er vigtig. En DIN 7340 nitte er skåret af rørstamme - de indre og ydre konturer er cylindriske. En dybttrukket hul nitte (ofte kaldet et øje) starter som metalplade og trækkes gradvist i form, hvilket resulterer i en tilspidset indre kontur.

Hvis din applikation kræver en ensartet indvendig diameter – til ledninger, snøring eller præcise drejninger – er DIN 7340 nitter det rigtige valg.

Én rigtig anvendelse – plastikelektronikmonteringsbeslag

En producent af forbrugerelektronik havde brug for at montere et plastikbeslag til et metalchassis inde i en smart home-enhed. Plastbeslaget holdt et printkort og skulle fastgøres permanent uden at knække plastikken eller tilføje unødvendig vægt. Ingeniørteamet havde specificeret DIN 7340 nitter til denne samling – Form A (fladt hoved), aluminium, 3 mm diameter, 0,3 mm vægtykkelse, 6 mm længde.

Det flade hoved var kritisk - beslaget havde begrænset frigang, og et rundt hoved ville have forstyrret brættets placering. Aluminiumsmaterialet holdt den samlede enhed let, hvilket var vigtigt for den bærbare enhed. Og det rørformede designsæt med minimal kraft, der forhindrer spændingsrevner i plastikken.

Vi leverede 5052 aluminium DIN 7340 nitter – 3,0 mm skaft, 4,5 mm fladt hoved, 0,3 mm vægtykkelse, 6,0 mm længde, almindelig finish. Den cylindriske indvendige kontur bibeholdt ensartet vægtykkelse for pålidelig afbrænding. Det flade hoved sad rent inden for den snævre frigang. Kunden testede 1.000 nitter på tværs af 500 beslag. Efter termisk cykling og vibrationstest, ingen fejl. De bestiller nu vores rørnitter i partier på 200.000 styk årligt.

Hvordan vi fremstiller dem – rørskæring + overskrift

DIN 7340 nitter er fremstillet af rørmateriale - skåret i længden med et hoved formet i den ene ende. Dette er metoden specificeret af standarden.

1. Indkøb af rørlager– Certificeret rørmateriale fra godkendte møller – stål, rustfrit, messing, kobber eller aluminium. Hver batch leveres med et mølletestcertifikat og varmenummer.

2. Indkommende Eftersyn– Rørmateriale kontrolleret for udvendig diameter (±0,02 mm), vægtykkelse og materialesammensætning. Spektrometer bekræfter karakter. Materiale, der ikke er specifik, afvises.

3. Rørskæring –Røret skæres til præcis emnelængde. Hvert emne bliver til en DIN 7340 nitte.

4. Overskrift– Det afskårne røremne anbringes i en headerpresse. En karbidmatrice danner hovedet - Form A (flad) eller Form B (rund) - i den ene ende. Polerede matricer forhindrer overflademærker.

5. Trimning– Blink rundt om hovedkanten er fjernet.

6. Tumling– Mikrograter er elimineret.

7. Plettering eller belægning –Anvendes efter behov.

8. Slutinspektion –100% optisk sortering. AQL prøve manuelt verificeret.

Eksempel leveringstid:5-7 dage standard; tilpasset værktøj: 15-20 dage.

Én nitte, otte kontroller – hvordan vi sikrer overensstemmelse med DIN 7340

Hvert parti DIN 7340 nitter passerer gennem otte kvalitetsporte:

Kontrol af råvarediameter– Lasermikrometer (±0,02 mm). Enhver spole uden for rækkevidde afvises.

Kontrol af råvaresammensætning– Spektrometerverifikation af kvalitet.

Første artikels udseendekontrol– Første 10 nitter inspiceret under forstørrelse for revner, grater, defekter.

Første artikels dimensionskontrol– Indvendig diameter, ydre diameter, hoveddiameter, hovedhøjde, vægtykkelse og længde verificeret på optisk komparator i forhold til DIN 7340 specifikationer.

Igangværende kontrol– 5 nitter for hver 500 stk. Enhver drift stopper pressen.

Testindstilling (forsøgsafbrænding)– For hver 2.000 stykker, sæt 3 nitter i prøvemateriale. Clinch inspiceret for symmetri og revner.

Saltspraytest (hvis påkrævet)– ASTM B117 test. Certifikat udstedt med batch.

Afsluttende udgående eftersyn– 100% optisk sortering. AQL prøve manuelt verificeret. Fuld dokumentation udstedt.

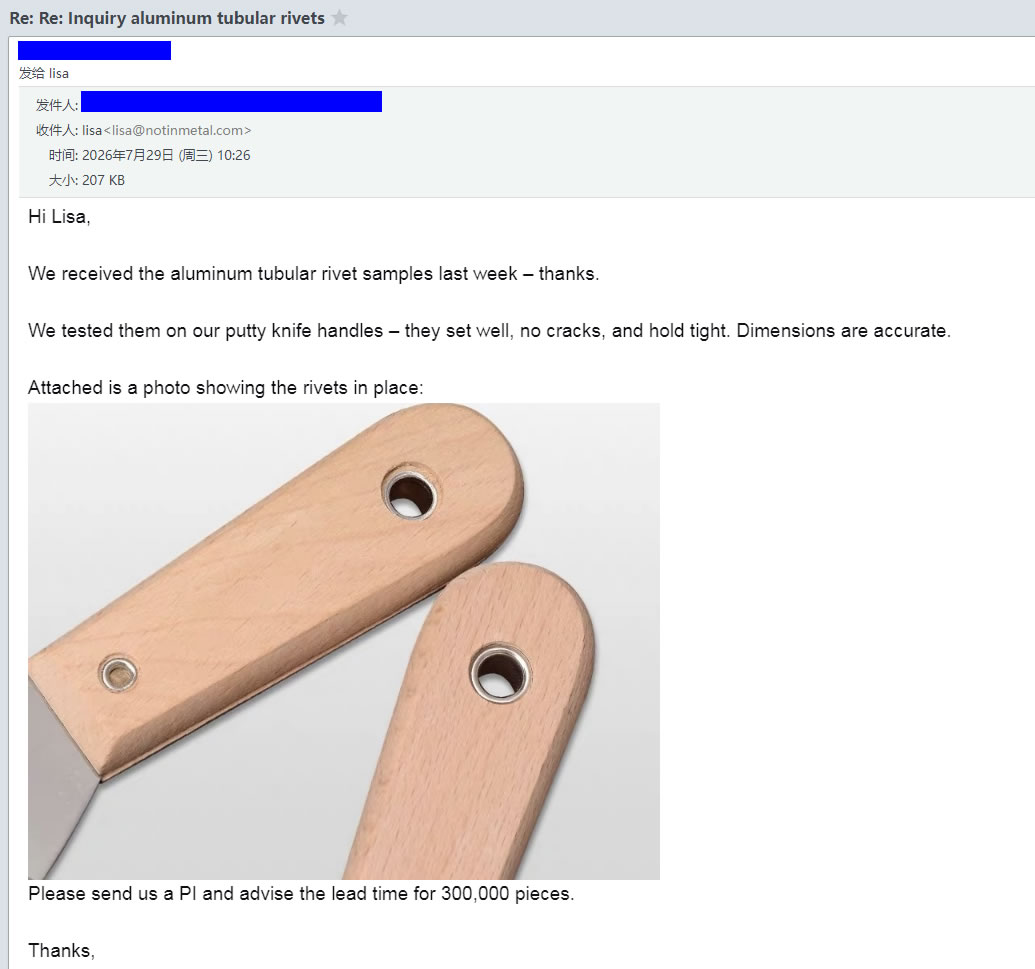

Hvad vores kunder siger – rigtig feedback

Vi lader vores kunder tale for os. Billederne ovenfor viser reel feedback fra producenter, der har brugt vores DIN 7340 nitter i deres produktionslinjer – fra elektronikbyggere til billeverandører til møbelproducenter.

De vender tilbage til os af samme årsager:

• Standard overholdelse– Hver nitte opfylder DIN 7340 dimensionskrav
• Konsekvent cylindrisk boring– Ensartet indvendig diameter for pålidelig montering
• Præcis pasform– Matchet til tegningsspecifikationer
• Pålidelig levering– Prøver afsendes om 5-7 dage, produktion efter planen

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Q: "Hvad er forskellen mellem DIN 7340 Shape A og Shape B nitter?"

A: Form A har et fladt hoved – et lavprofilhoved, der sidder tæt på overfladen. Den er ideel til samlinger med begrænset plads, hvor et fremspringende hoved ville forstyrre sammenkoblede dele. Form B har et rundt hoved - et højere, hvælvet hoved, der giver maksimal hovedstyrke og er det mest almindelige valg til samlinger til generelle formål. Begge typer er fuldt specificeret under DIN 7340.

Q: "Hvordan angiver jeg en DIN 7340 nitte korrekt på min tegning?"

A: Brug standardbetegnelsesformatet: RN [Shape] [d₁] × [s] × [l] DIN 7340 [Materiale] – hvor d₁ er den nominelle akseldiameter, s er vægtykkelsen, og l er den nominelle længde. For eksempel: RN A 4 × 0,4 × 12 DIN 7340 Cu angiver en kobber, Form A (fladt hoved), 4 mm diameter, 0,4 mm vægtykkelse, 12 mm længde nitte. Hvis du er i tvivl om nogen dimension, så send os din samlingsstabeltykkelse - vi anbefaler den korrekte specifikation.
