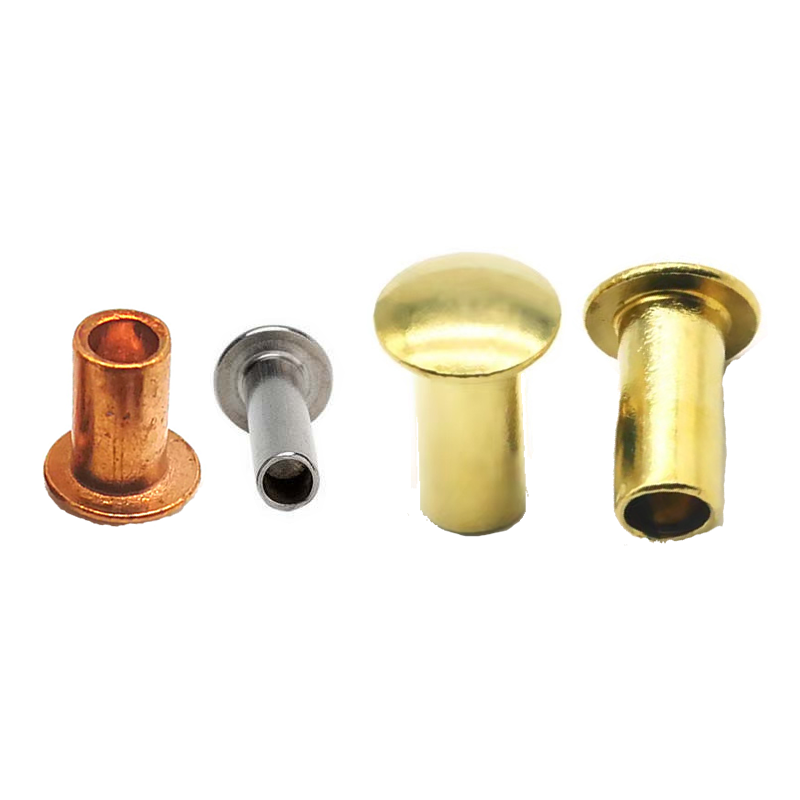

Er halvrørsnitter det mest undervurderede fastgørelseselement i moderne fremstilling?

Der sker et mærkeligt skift på tværs af produktionssektorer. Efter mange års aggressiv promovering af blindnitter, selvgennembrydende nitter og klæbende limning vender mange produktionsingeniører stille og roligt tilbage til en fastgørelsesanordning, der har eksisteret i over et århundrede: den halvrørsnitter. Hos Nuote Metals har vi observeret en målbar stigning i forespørgsler og ordrer på denne befæstelsestype i løbet af de seneste 18 måneder – især fra bil-, møbel- og elektronikindustrien.

Dette er ikke en nostalgi-drevet tendens. Dataene tyder på en pragmatisk re-evaluering af, hvad der faktisk fungerer på produktionsgulvet.

Tallene bag afkastet

Ifølge vores interne salgsdata hos Nuote Metals er ordrer vedrhalvrørsnittersteg med ca. 30 % i andet halvår af 2024 sammenlignet med samme periode året før. Størstedelen af ​​disse ordrer kom fra:

• Leverandører af komponenter til bilinteriør
• Producenter af kontormøbler og siddepladser
• Samlebånd til husholdningsapparater
• Elektronikkontrolpanelfabrikanter

En stor billeverandør har for nylig udskiftet plastikclips med halvrørsnitter i deres sædesamlebånd. Deres rapporterede fejlrate faldt fra 1,2 % til 0,08 % pr. 1.000 samlinger.

I et andet tilfælde rapporterede en møbelproducent om en stigning på 20 % i produktionsoutput efter at have skiftet fra skrue-og-møtrik-samlinger til vores nitter på deres stolestel.

Hvorfor nu? De praktiske fordele

Tilbagekomsten til halvrørsnitter er ikke drevet af marketingkampagner. Det er drevet af tre målbare fordele, der direkte påvirker produktionsresultaterne.

Lavere indstillingskraft betyder hurtigere montering

En halvt rørformet nitte kræver cirka en fjerdedel af indstillingskraften sammenlignet med en solid nitte med samme diameter. Dette betyder lettere pneumatisk værktøj, reduceret operatørtræthed og færre pressevedligeholdelsescyklusser. For automatiserede linjer udmønter dette sig i hurtigere cyklustider.

I modsætning til skruer, der kan bakke ud under vibrationer, skaber de en permanent samling. I modsætning til klæbemidler forringes deres ydeevne ikke med temperatur- eller luftfugtighedsændringer. Clinchen dannet af den hule hale udvider sig ensartet, hvilket skaber en forudsigelig klemkraft, der forbliver ensartet på tværs af tusindvis af samlinger.

Pivotkapacitet

Fordi nittens hævelse kun er begrænset til halen, kan halvrørsnitter indstilles til en løs pasform, når det kræves. Dette gør dem velegnede til hængsler, foldemekanismer og roterende samlinger - applikationer, hvor andre permanente fastgørelseselementer svigter.

Almindelige misforståelser, vi støder på

På trods af sin lange historie,halvrørsnitterbliver ofte misforstået. Her er tre misforståelser, vi jævnligt behandler hos Nuote Metals.

Misforståelse 1: "De er svagere end solide nitter"

Dette er kun sandt, hvis man sammenligner den samme diameter. En halvt rørformet nitte bevarer dog 80-95 % af forskydningsstyrken af ​​en solid nitte, mens den kræver betydeligt mindre kraft for at sætte sig. For de fleste industrielle anvendelser er denne styrke mere end tilstrækkelig. Afvejningen er gunstig: lidt lavere styrke for dramatisk hurtigere installation.

Misforståelse 2: "De er kun til bløde materialer"

de er almindeligt anvendt i læder, stof og plastik. Men de findes også i bilbremsebelægninger, koblingsbelægninger og flyinteriør. Materialevalget - stål, rustfrit stål, messing, kobber eller aluminium - bestemmer den endelige styrke og egnethed. Selve befæstelsestypen er ikke den begrænsende faktor.

Misforståelse 3: "Installation kræver dyrt udstyr"

de kan indstilles med manuelt værktøj, pneumatiske nittepistoler eller hydrauliske presser. Til højvolumenproduktion er automatiserede orbitale nittesystemer tilgængelige. Kapitalinvesteringen er sammenlignelig med eller lavere end andre automatiserede fastgørelsesmetoder.

Reelle applikationer fra vores fabriksregistre

Automotive sædebeklædning

En autostolproducent henvendte sig til Nuote Metals med et tilbagevendende problem: plastikclips, der blev brugt til at fastgøre vinyl med skumunderlag, knækkede under installationen og svigtede under termisk cykling. Afvisningsprocenten var 1,2 %.

Vi anbefalede 4 mm universalhoved halvrørsnitter i zinkbelagt stål. Nitterne blev installeret ved hjælp af en pneumatisk presse, med en afbindingstid på cirka 0,6 sekunder pr. Efter installationen gennemgik sæderne termiske cyklustests fra -20°C til 80°C og gentagne ind-/udstigningstest.

Afvisningsprocenten faldt til 0,08 %. Producenten har siden konverteret alle sædets trimlinjer til vores nitter og rapporteret en 15 % reduktion i installationstiden pr. sæde.

Industriel hængelås låsemekanisme

En hængelåsproducent krævede en nitte for at sikre en intern låseplade i en zinkstøbt krop. Frigangshullet i kroppen var større end nitteskaftet, og en sekundær spændeskive tilføjede unødvendige monteringstrin og omkostninger.

Vi leverede halvrørsnitter i rustfrit stål i rustfrit stål med en skaftdiameter på 4 mm og en cylinderlængde på 6 mm. Truss-hovedet - med en diameter på 2,2 til 2,8 gange skaftet - dannede bro over det overdimensionerede hul og forhindrede gennemtræk uden at kræve en separat skive.

Hængelåsen bestod 50.000 cyklustest uden løsning. Kunden eliminerede den sekundære spændeskive og reducerede monteringstiden med 12 sekunder pr. enhed.

Tekniske parametre – vores fabriksstandarder

Hos Nuote Metals fremstiller vi nitter efter følgende specifikationer.

Dimensionsrækkevidde

Tilgængelige materialer

Installationsovervejelser

Hulforberedelse

Huldiameteren skal være 0,05–0,10 mm større end nitteskaftet. Et overdimensioneret hul resulterer i ujævn clinch-dannelse. Et underdimensioneret hul kan splitte den hule hale.

Indstillingsværktøjer

De kan indstilles ved hjælp af:

• Manuel hammerindstilling (lav lydstyrke)
• Pneumatiske nittepistoler (medium volumen)
• Hydrauliske eller pneumatiske presser (højt volumen)
• Automatiserede orbitale nittesystemer (meget højt volumen)

Kvalitetskontrolpunkter

• Visuel inspektion af clinch-dannelse
• Udtrækskrafttest pr. applikationsspecifikation
• Konsistensovervågning på automatiserede linjer

Halvrørsnitter – ofte stillede spørgsmål

Spørgsmål 1: Hvad er forskellen mellem halvrørs- og helrørsnitter?

A: Forskellen er dybden af ​​den hule sektion. En halvrørformet nitte har et hult hulrum, der kun strækker sig 30-50% af skaftets længde fra haleenden. En hel rørformet nitte er hul gennem hele skaftet. de tilbyder højere forskydningsstyrke (80–95 % af faststof), mens de stadig reducerer afbindingskraften med cirka 70 %. Fuld rørnitter giver kun 50-70% af solid nitstyrke. Til applikationer, der kræver belastningskapacitet med højhastighedsmontering - såsom bilbremsebelægninger eller møbelrammer - er halvrørsnitter det rigtige valg.

Q2: Kan de bruges som omdrejningspunkter eller til løse led?

Ja. de kan fastgøres til en løs pasform afhængigt af anvendelsen. Da nittens hævelse kun er ved halen, kan de fungere som omdrejningspunkter, hvor bevægelse foretrækkes. Dette gør dem ideelle til hængsler, foldemekanismer og roterende samlinger. Anvendelser omfatter møbeldrejepunkter, elektriske terminalforbindelser og mekaniske koblinger. Indstillingstrykket kan styres for at opnå den ønskede tæthed.

Q3: Hvordan sikrer Nuote Metals ensartet kvalitet på tværs af store produktionsserier?

A: Hos Nuote Metals begynder kvalitetskontrol på råvarestadiet. Hvert parti kan spores til møllecertifikatet. Under produktionen udfører vi dimensionsinspektioner med faste intervaller - typisk 10 prøver pr. 1.000 styk. Vi måler skaftdiameter, cylinderlængde, hoveddiameter og huldybde. Afsluttende inspektion omfatter clinch-dannelsestest på repræsentative prøver. Vi leverer også fuld dokumentation, inklusive inspektionsrapporter, møllecertifikater og RoHS-erklæringer, med hver forsendelse.

En målt tilbagevenden til gennemprøvet teknologi

Halvrørsnitterer ikke en ny løsning. De er en gennemprøvet løsning, der giver målbare fordele i forhold til mange alternativer til visse applikationer. Den nuværende tendens til øget brug synes at være drevet af praktiske overvejelser: lavere indstillingskraft, ensartet samlingskvalitet og egnethed til både strukturelle og pivotapplikationer.

Hos Nuote Metals fortsætter vi med at fremstille dem i stål, rustfrit stål, messing, kobber og aluminium, med hovedtyper, herunder fladt, rundt, forsænket, truss, universal og pan. Vores ISO 9001:2015 certificering sikrer sporbarhed og kvalitetskonsistens.

Fastgørelseselementet, der har tjent fremstillingen i over et århundrede, er fortsat et relevant valg i moderne montage.
