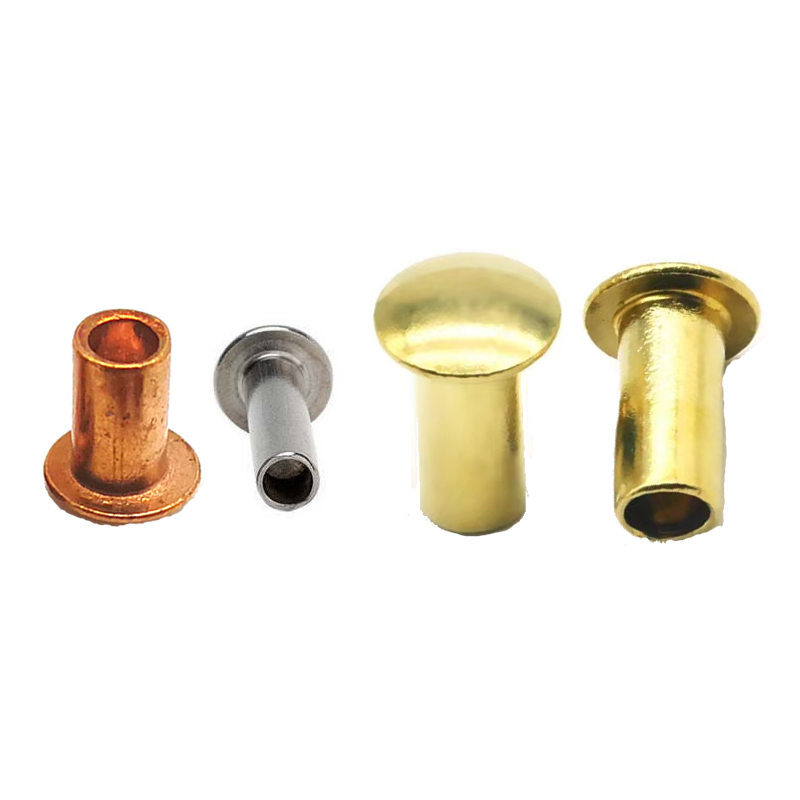

Halvrørsnitter

Halvrørsnitterer, hvad du specificerer, når du har brug for styrken af ​​en solid nitter, men din produktionslinje har ikke råd til de tunge presser, langsomme cyklusser og høje indstillingskræfter, som solide nitter kræver. Det halvrørformede design - et lavt hulrum i haleenden, typisk 45-55% af tøndens længde - betyder, at kun den tynde væg af den hule sektion ruller udad under installationen. Resultatet: hurtigere montering, lettere værktøj og en ensartet clinch hver gang.

Når dit samlebånd kører med fart, og dine led stadig skal holde, leverer halvrørsnitter.

Halvt rørformet vs. solidt vs. fuldrørformet - at vælge det rigtige design

Det afgørende træk ved en halvrørsnitte er det lave hulrum i haleenden - typisk 45-55 % af tøndens længde. Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch. Dette er fundamentalt forskelligt fra en solid nitte (helt solid) og en hel rørformet nitte (helt hul).

Til de fleste industri-, møbel-, bil- og hardwareapplikationer leverer den halvrørsnitte den bedste balance mellem styrke og produktionseffektivitet.

Materialer og hovedstile – hvad vi tilbyder

De fås i fem materialefamilier og otte hovedtyper for at matche dine applikationskrav.

Hovedstile tilgængelige:

Finish: Forzinket, sort oxid, passiveret, lakeret, forniklet, antikveret, anodiseret, ensfarvet – afhængig af materiale.

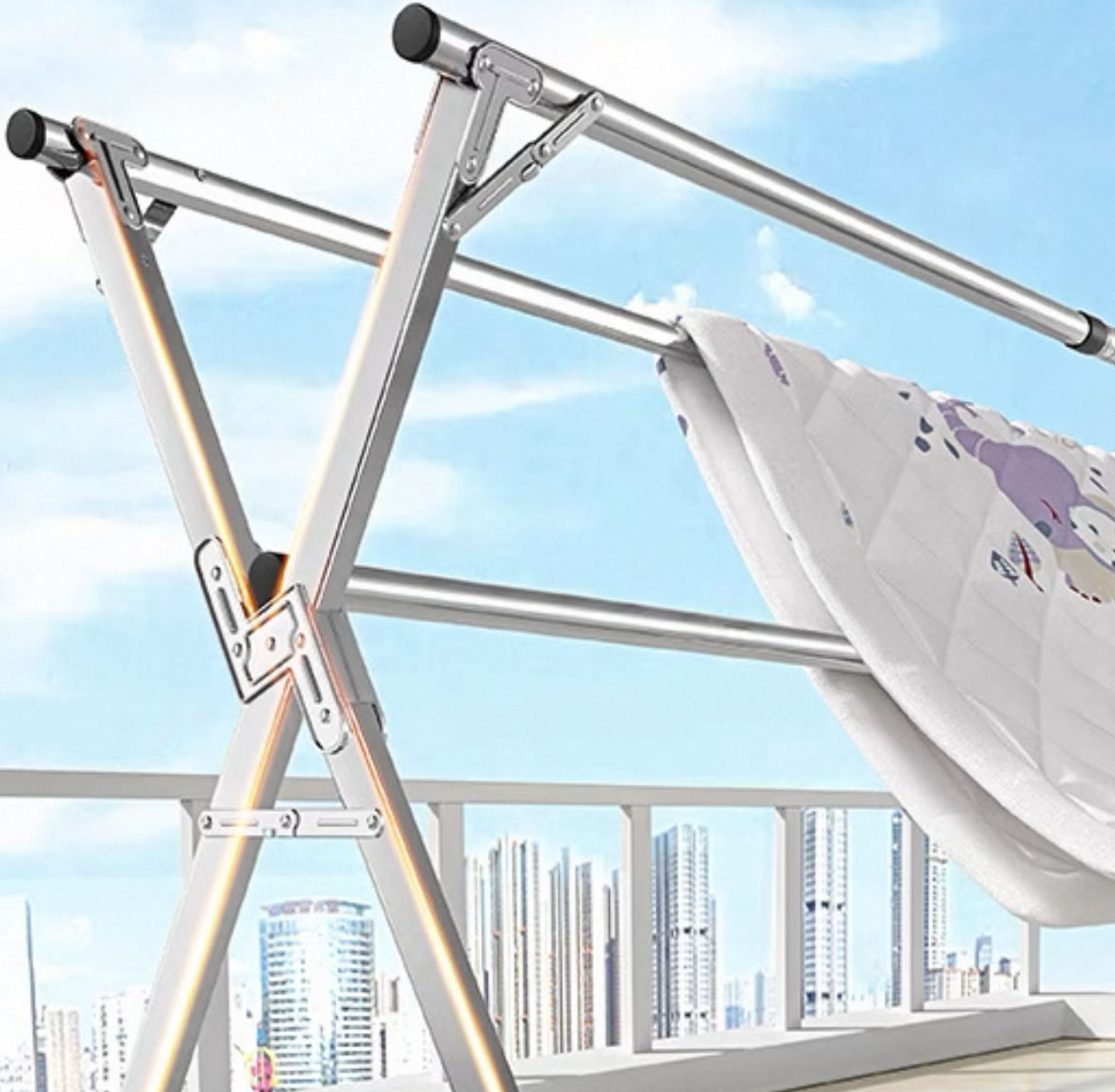

Én rigtig anvendelse – tørrestativ i aluminium

En producent af bærbare tørrestativ til tøj brugte aluminiumsnitter til at samle sakse-hængselsamlingerne på deres foldestativer. De eksisterende nitter var massivt aluminium – de virkede, men samlebåndet var langsommere, end kunden ønskede. Den høje indstillingskraft krævede omhyggelig presseopsætning, og enhver forskydning fik det tynde aluminiumsrør til at forvrænge. Kunden ønskede hurtigere montage uden at ofre fugestyrke.

Vi analyserede fejltilstanden: de solide nitter var overspecificeret til denne applikation. Belastningen på hængselleddene var moderat – et par kilo vådt tøj – og risikoen for forvrængning var høj, fordi slangen var tynd. Løsningen var et halvt rørformet design, der ville reducere indstillingskraften, mens den stadig gav mere end nok styrke.

Nuote Metals leverede halvrørformede halvrørsnitter i aluminium – 4,0 mm skaft, 7,0 mm rundt hoved, 10,0 mm cylinderlængde, almindelig finish. Det halvrørformede hulrum reducerede indstillingskraften med over 60 %, hvilket eliminerer slangeforvrængning. Aluminiumsmaterialet matchede stativrammen. Det runde hoved gav et rent, ensartet udseende.

Kunden testede 1.000 nitter på tværs af 500 stativer. Efter 10.000 foldecyklusser med en belastning på 15 kg, ingen forvrængning, ingen løsning. Samlingshastigheden steg med 35 %, og afvisningsraten faldt til næsten nul. De bestiller nu halvrørsnitter i partier på 300.000 stykker årligt.

Hvordan nitter er specificeret – hvad vi har brug for fra dig

De er skræddersyet til dine præcise krav. Her er hvad vi skal bruge for at få din specifikation rigtigt.

De dimensioner vi skal bruge:

• Skaftdiameter – 1,5 mm til 8,0 mm
• Tøndelængde - målt fra undersiden af ​​hovedet til enden af ​​skaftet. Vi beregner dette ud fra din materialestabeltykkelse.
• Hovedstil – rundt, fladt, ovalt, truss, pan, universal, champignon eller forsænket
• Hoveddiameter – tilpasset dit krav til lejeoverfladen

De valg du træffer:

• Materiale - stål, rustfrit, messing, kobber eller aluminium
• Design – massivt eller semi-rørformet
• Finish – zink, passiveret, lakeret, nikkel, anodiseret, antik mv.

Hvis du ikke er sikker på tøndens længde eller hoveddiameter:Send os din materialestabeltykkelse eller en prøvedel. Vi vil anbefale de optimale dimensioner. Vi tager ikke gebyr for ingeniørrådgivning.

Eksempel leveringstid:5–10 dage for standardspecifikationer. Brugerdefineret værktøj: 15-20 dage.

Fra råmateriale til færdig nitte – vores produktionsworkflow

Halvrørsnitter dannes gennem kold heading - en proces, der former metal ved stuetemperatur ved hjælp af højhastighedspresser og præcisionsmatricer. Sådan gør vi det trin for trin.

Materiale indkøb– Vi køber certificeret tråd fra godkendte møller. Hver spole leveres med et mølletestcertifikat og varmenummer for fuld sporbarhed. Vi accepterer ikke spoler uden ordentlig dokumentation.

Inspektion af indgående materiale– Hver spole kontrolleres for diameter (lasermikrometer, ±0,02 mm) og hårdhed (Rockwell tester). Til stål kræver vi HRB 70–85. Spektrometer verificerer materialesammensætning. Enhver spole uden for specifikation afvises, før den når produktionsgulvet.

Kold overskrift– Tråden føres ind i et koldt skærebord med flere stationer. I en enkelt sammenhængende sekvens:

• Tråd trækkes til nøjagtig skaftdiameter
• Klip til præcis emnelængde
• Første slag firkanter emnet
• Andet slag danner hovedet (enhver af otte hovedstile)
• Tredje slag ekstruderer det semi-hule hulrum i 45-55 % dybde

Belægning eller belægning– Zink, passivering, lak, nikkel, anodisering eller andre overfladebehandlinger påføres som specificeret. Belægningstykkelse er verificeret af XRF.

Afsluttende inspektion– 100 % optisk sortering til kritiske dimensioner. AQL prøve manuelt verificeret. Dimensionsrapport og certifikat udstedt med hver batch.

Hvad får kold heading til at fungere for halvrørsnitter:

• Kavitetsdybden skal være præcis – for lav, og indstillingskraften forbliver høj; for dyb, og clinchen er svag.
• Cold heading work-hærder materialet og øger overfladens hårdhed med 15-20 % uden varmebehandling.
• Konsistens er indbygget i processen - hver nitte matcher den første.

Kvalitetskontrol – hvad vi tjekker, hvorfor det betyder noget

Vores inspektionsproces:

• Indgående ledning – Diameter og hårdhed kontrolleres før produktionen starter. Spektrometer verificerer materialesammensætning.
• Første artikel – 10 nitter målt på optisk komparator. Hver dimension verificeret – skaft, hoved, cylinderlængde, hulrumsdybde.
• Igangværende – 5 nitter for hver 500 stykker. Kritiske dimensioner kontrolleres med digitale skydelære. Enhver drift stopper pressen.
• Sætningstest - For hver 2.000 stykker, sættes i prøvemateriale. Clinch inspiceret for symmetri, tæthed og revner.
• Slutsortering – 100% optisk inspektion. AQL prøve manuelt verificeret.

Hvad vores kunder siger – rigtig feedback

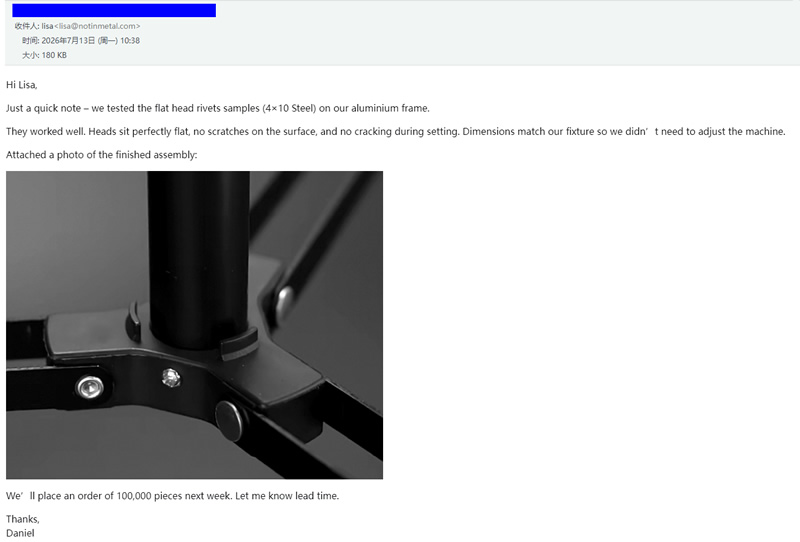

Vi hævder ikke kun kvalitet – vi lader vores kunder tale for os. Billederne ovenfor viser reel feedback fra kunder, der har brugt vores halvrørsnitter i deres produktionslinjer. Fra møbelproducenter til elektronikmontører deler de deres erfaringer med vores produktkvalitet, leveringssikkerhed og tekniske support.

Din ordre – hvad vi sender dig

Når dine nitter ankommer, modtager du mere end blot produktet. Vi inkluderer en komplet registrering af, hvad der blev lavet, og hvordan det blev verificeret.

Hvad du finder i kassen:

• Nitter i forseglede polyposer – Mærket med varenummer, batchnummer og mængde. Ingen løse dele, ingen gæt.
• Materialecertifikat – Kemisk sammensætning og trækegenskaber fra den originale spole. Kan spores til varmenummeret.
• Inspektionsark – Faktiske mål på 10 nitter fra din batch. Vi registrerer skaftdiameter, hoveddiameter, hovedhøjde, cylinderlængde og hulrumsdybde.
• Finish certifikat – For belagte nitter, XRF tykkelse verifikation.
• Overensstemmelsesdokument – ​​Underskrevet af vores QA manager, med et unikt batchnummer for sporbarhed.
• Vi opbevarer kopier i fem år - men vi anbefaler, at du også beholder dine.

Certificeret til:ISO 9001:2015, RoHS, REACH

Tre spørgsmål, vi besvarer ofte

Q1: Jeg bruger halvrørsnitter, og de bliver ved med at revne under indstillingen. Hvad skyldes dette, og hvordan kan jeg rette det?

A: Revner under indstilling er et af de mest almindelige problemer, vi hører om. Her er de mest sandsynlige årsager og løsninger:

Årsag 1: Forkert materiale til applikationen. Rustfrit stål hærder hurtigt og er mere tilbøjeligt til at revne end stål eller messing. Hvis du brugerrustfri halvrørsnitterog oplever revner, overvej at skifte til stål eller messing med lavt kulstofindhold – de er mere tilgivende under afbindingen.

Årsag 2: Kavitetsdybden er for dyb. Hvis hulrummet overstiger 55 % af tøndens længde, er den resterende vægtykkelse for tynd til at understøtte rullevirkningen. Løsningen er enkel – vi kan justere hulrummets dybde til 45–50 % af tøndens længde. Send os din nuværende nitte, så måler vi hulrummets dybde.

Årsag 3: Indstillingskraften er for høj. Halvrørsnitter behøver kun 25-30% af den kraft, der kræves til solide nitter. Hvis din presse er sat for højt, vil den hule væg revne i stedet for at rulle glat. Reducer indstillingskraften med 30 % og test igen.

Årsag 4: Materialestablens tykkelse er forkert. Hvis tøndens længde er for kort, bunder den hule sektion ud, før clinchen er helt dannet. Tøndelængden skal være 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Mål din staktykkelse og send den til os – vi verificerer tøndens længde.

Hvis ingen af ​​disse løser problemet, så send os en prøve af dine revnede nitter og din materialestabel. Vi analyserer fejlen og anbefaler en specifik rettelse – uden beregning.

Q2: Kan jeg bruge dem i udendørs applikationer?

A: Ja, med det rigtige materiale og finish. Til udendørs anvendelser anbefaler vi:

Rustfrit stål (304 eller 316) med passiveret finish for permanent korrosionsbestandighed

Forzinket stål med gul chromat til 96 timers salttågemodstand (velegnet til beskyttet udendørs brug)

Aluminium med anodiseret finish til letvægts udendørs samlinger

Spørgsmål 3: Hvordan vælger jeg den korrekte tøndelængde til en halvt rørformet nitte?

A: Vælg en cylinderlængde, der er cirka 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Hvis du f.eks. samler to 2 mm ark (i alt 4 mm), skal du vælge en tøndelængde på 5,5–6,0 mm. Denne ekstra længde giver nok materiale til, at den hule sektion kan rulle udad og danne en sikker clinch uden at gå i bund. Hvis løbet er for kort, vil clinchen være svag. For lang, og tønden kan krølle. Send os din materialestabeltykkelse, så anbefaler vi den nøjagtige længde.
