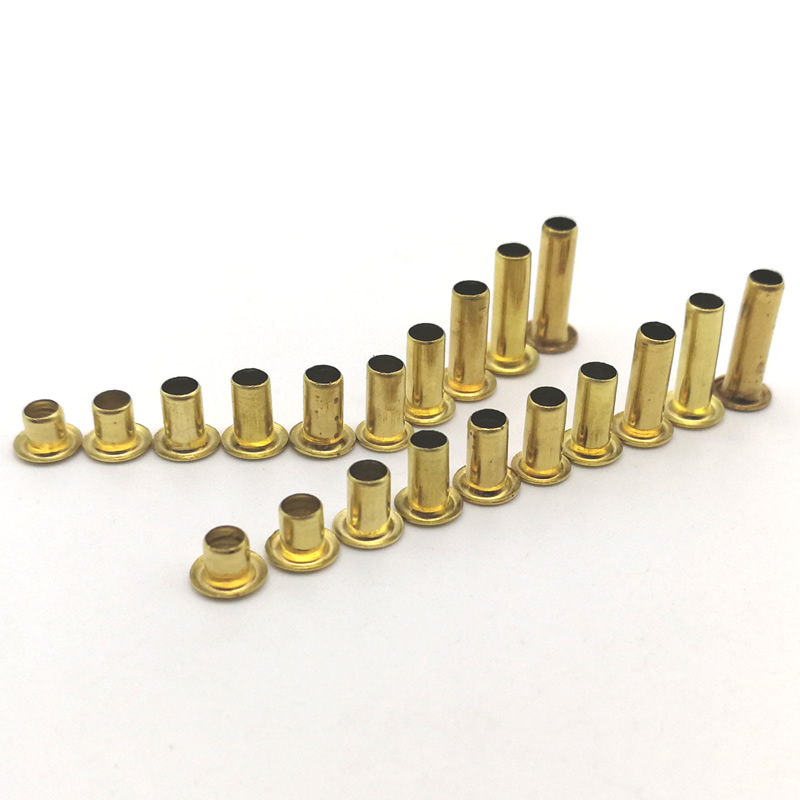

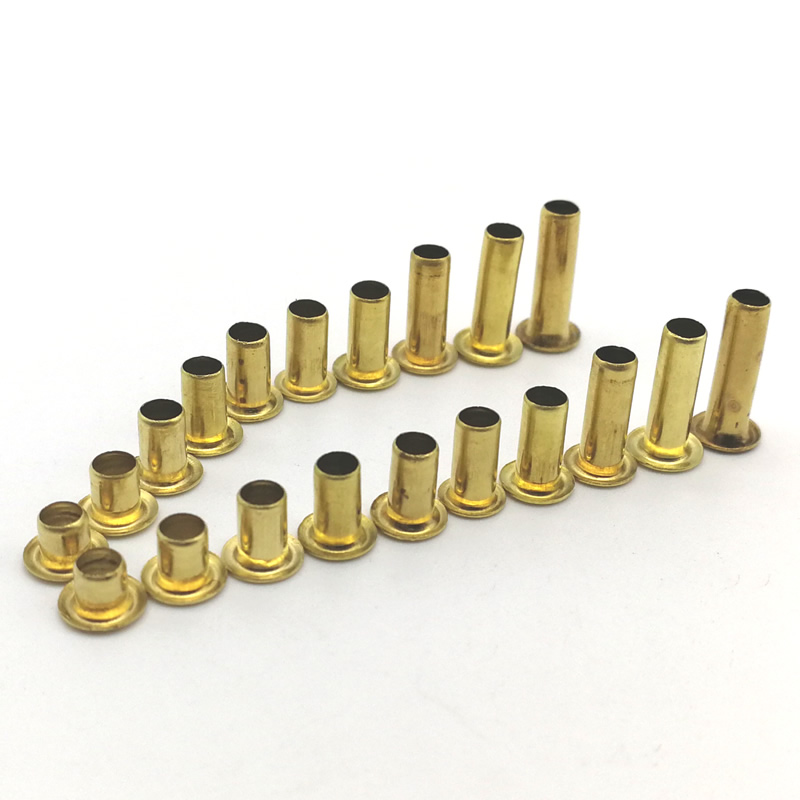

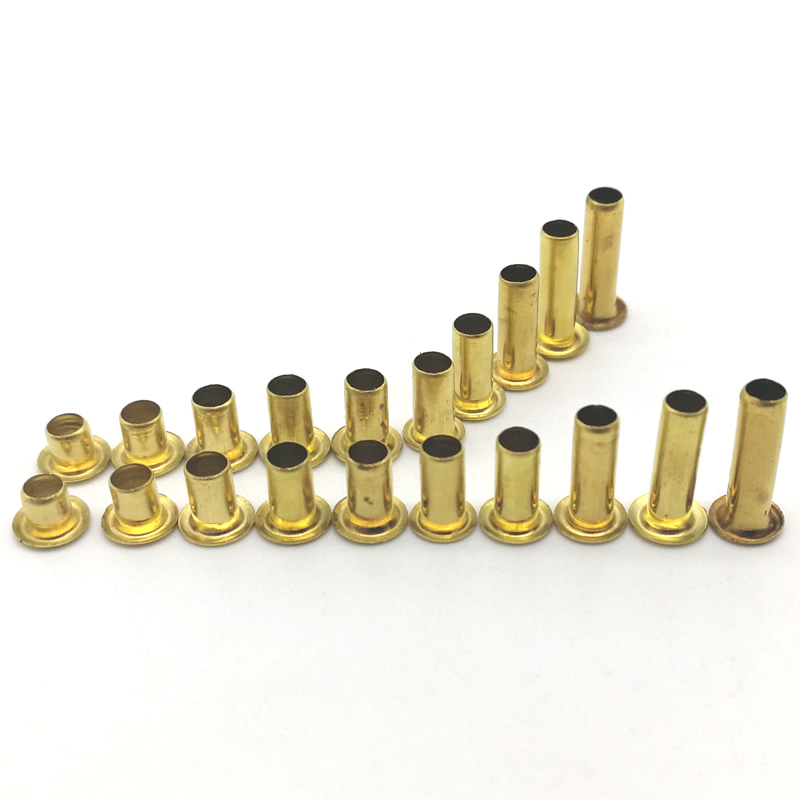

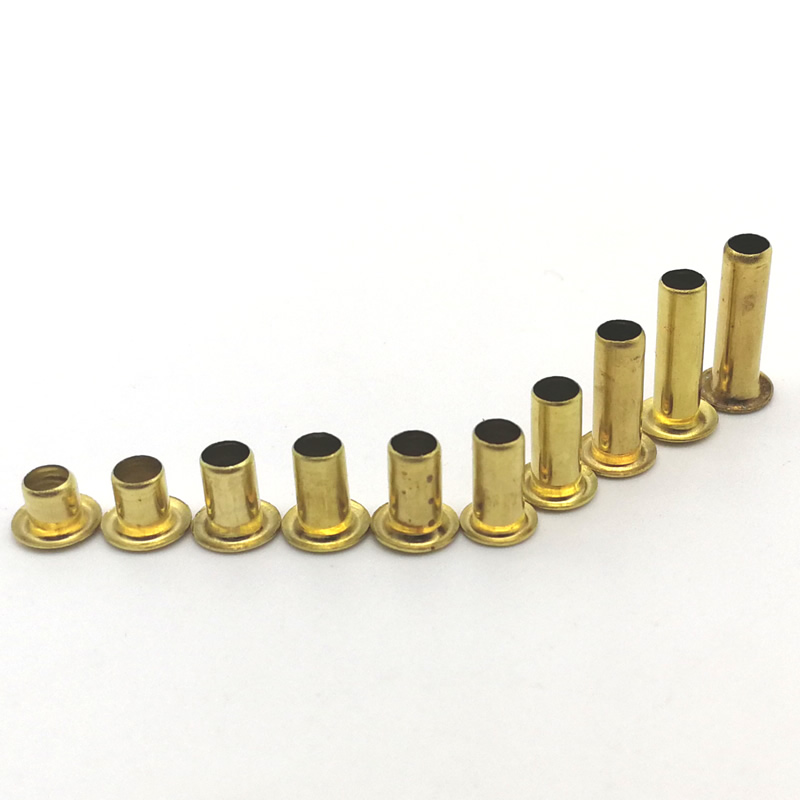

Øjner af 3 mm messing

Til applikationer, der kræver en balance mellem miniaturepræcision og mekanisk styrke, repræsenterer 3 mm messingøjer det søde punkt. Den indvendige diameter på 3 mm rummer snore, snørebånd og ledninger op til 2,5 mm, mens den bevarer en kompakt ydre flange, der passer pænt ind i stramme designs. Fra kabinetter til medicinsk udstyr til urremme i premium læder,Øjner af 3 mm messinglevere ensartet ydeevne på tværs af tusindvis af installationer.

Nuote Metalsfremstiller 3 mm messingøjer af C26000 patron messing ved hjælp af højhastigheds kold heading og sekundær efterbehandling. Vores produktionsregistreringer viser over 50 millioner 3 mm messingøjer, der er afsendt i løbet af de seneste fem år alene - med feltafkast under 0,02 %. Denne vejledning giver den tekniske dybde, sagsreferencer fra den virkelige verden og gennemsigtige kvalitetsdata, som ingeniører og indkøbsprofessionelle forventer.

Real-World Anvendelser af Nuote Metals 3 mm messing øjer

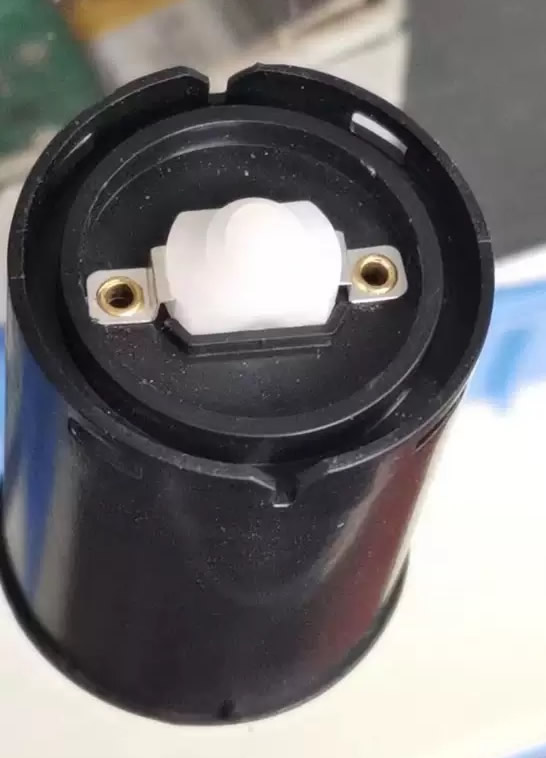

Etui 1 – Lampeholder (phenolbase, messingøje til trådgennemføring)

En producent af lysarmaturer havde brug for en pålidelig, varmebestandig gennemføring af elektriske ledninger inde i deres lampeholdere. Holderens krop var støbt phenolisk, og det nøgne trådhul havde en tendens til at flosse og revne med tiden på grund af gentagen samling og termisk cykling. De ønskede en glat, holdbar forstærkning, der også ville give en ensartet kontaktflade til den elektriske terminal.

Vi leverede messingøjer (3 mm indvendig diameter, 5,5 mm ydre flange, 4 mm cylinderlængde, forniklet). Øsken blev presset ind i ledningshullet, hvilket skabte en gratfri, afrundet overflade, der beskyttede ledningsisolering. Nikkelbelægningen sikrede pålidelig lodning og lav kontaktmodstand. Efter 5.000 indsættelses-tilbagetrækningscyklusser og 1.000 timers varmeældning ved 120°C viste øjerne ingen løsning eller oxidation. Kunden bruger nu vores øjer på tværs af hele deres produktlinje af lampeholdere.

Etui 2 – Glimmerpladevarmeelement (glimmerisolator, messingøje som nitte/afstandsstykke)

En producent af elektriske varmeelementer brugte tynde glimmerplader til at isolere modstandstråden fra metalrammen. De havde brug for en lille, varmebestandig fastgørelse, der ikke ville knække den skøre glimmer. Traditionelle nitter skabte stresspunkter, hvilket forårsagede glimmerbrud under samlingen. Kunden krævede også en præcis 1,5 mm afstand mellem glimmerlag.

Vi anbefalede messingøjer (3 mm indvendig diameter, 6 mm ydre flange, 1,5 mm cylinderlængde, naturlakeret). Øsken blev sat gennem præ-udstansede huller i to glimmerplader, der fungerede som både en nitte og et afstandsstykke. Den bløde messingtønde rullede blidt uden at knække glimmeren. Den 1,5 mm tønde længde holdt det nøjagtige mellemrum konsekvent. De 3 mm messingøjer overlevede 10.000 termiske cyklusser fra stuetemperatur til 300°C uden at løsne sig eller oxidere. Producenten af ​​varmeelementer har siden adopteret vores øjer som standard monteringskomponent til alle glimmerbaserede varmeapparater.

Tekniske parametre for Nuote Metals 3 mm messingøjer

AlleØjner af 3 mm messinger fremstillet af C26800 (65% kobber, 35% zink) patron messing, kendt for sin fremragende koldformbarhed og korrosionsbestandighed.

Materialecertifikatdata

Nuote Metalsgiver et mølletestcertifikat (MTC) med hver batch af 3 mm messingøjer, der kan spores til den originale spole.

Dimensionsspecifikationer

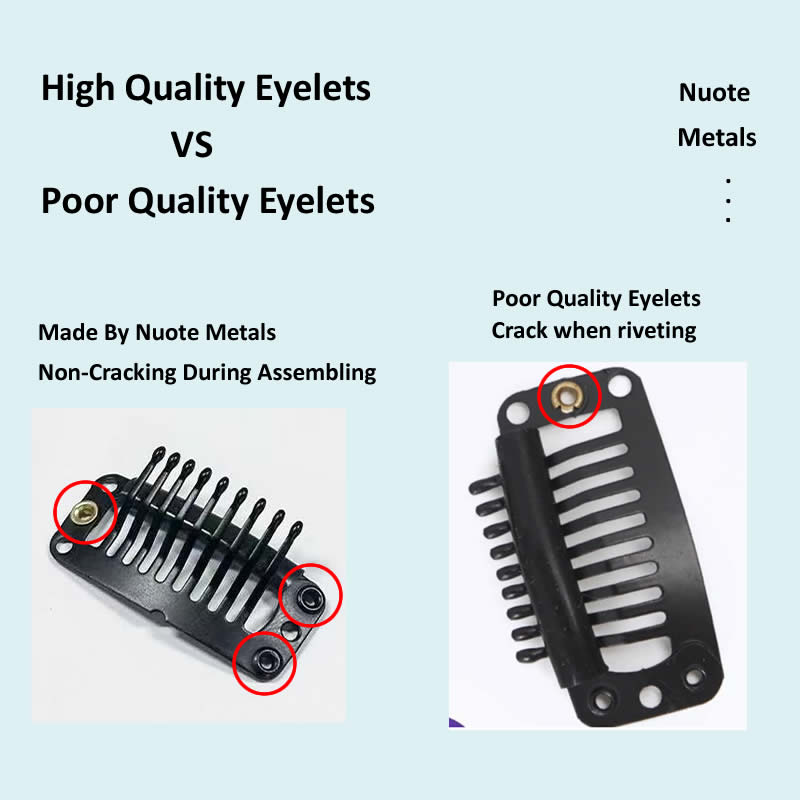

Øjer af høj kvalitet VS dårlig en

Tilgængelige konfigurationer

Nuote MetalstilbudØjner af 3 mm messingi tre standardkonfigurationer:

Overfladefinish til 3 mm messingøjer

Produktionsproces – hvordan Nuote Metals laver messingøjer

Gennemsigtighed i produktionen skaber tillid. Her er den nøjagtige proces for voresøjer:

Trin-for-trin produktion

Nuote MetalsfremstillerØjner af 3 mm messingved hjælp af progressiv dybtegning fra C26000 messingplade. Denne proces giver overlegen ensartet vægtykkelse og eliminerer risikoen for sømfejl.

1. Arkfremføring – Messingplade føres fra en spole ind i en progressiv overførselspresse.
2. Blank piercing – Den første station skærer et cirkulært emne fra arket (ca. 8 mm diameter for et 3 mm ID-øje).
3. Første træk – Et slag tvinger emnet ind i en matrice, og danner en lavvandet kop (reducerer diameteren, øger væghøjden).
4. Andet træk – Et mindre slag trækker koppen om til dybere dimensioner, hvilket opnår den nødvendige tøndelængde.
5. Tredje træk (bundpiercing) – Bunden af ​​koppen gennembores for at skabe det 3 mm gennemgående hul.
6. Flangeformning – Et fladt værktøj flader kanten af ​​skålen ud til den færdige flangeform.
7. Trimning – Den ydre kant af flangen trimmes til den endelige diameter (5,50–6,00 mm).
8. Afgratning og rengøring – Tumling fjerner mikrograter; ultralydsrensning fjerner trækkende smøremiddel.
9. Udglødning (efter behov) – Ved flertrinstrækninger kan delene udglødes mellem trinene for at genoprette duktiliteten.
10. Plettering eller lakering – Anvendes internt eller af certificerede partnere.
11. Optisk sortering – 100 % inspektion for indre/ydre diameter, flangekoncentricitet og højde.

Kvalitetskontrolpunkter

Certificeringer og overholdelse – Bevis for tillid

Nuote Metalsopretholder aktive certificeringer, der gælder for voresØjner af 3 mm messing:

Nuote Metalsleverer en overholdelsespakke til hver forsendelse afØjner af 3 mm messing, herunder MTC, RoHS-testrapporten (opdateres årligt) og et underskrevet overensstemmelsescertifikat.

Gennemsigtig prissætning og politik

Nuote Metalstror på forudgående, ærlige politikker for 3 mm messingøjer:

Eksempelpolitik – 20 gratis styk for enhver standardstørrelse (kunden betaler forsendelse)

Minimum ordremængde – 5.000 styk for lagerførte finish; 20.000 for brugerdefinerede finish

Leveringstid – 3-5 hverdage for lagerførte størrelser; 15-20 dage for tilpasset finish

Værktøjsafgifter – Ingen for standardstørrelser; tilpassede tøndelængder eller flanger pålægges $200-$500 engangsgebyr

Returpolitik – Defekte dele udskiftes uden omkostninger; returnering af andre årsager accepteres inden for 30 dage (kunden betaler returfragt)

Analysecertifikat - Inkluderet gratis ved hver ordre (dimensioner, materiale, finishtykkelse)

Ofte stillede spørgsmål om 3 mm messingøjer

Nedenfor er reelle spørgsmål fraNuote Metalskunder, besvaret med specifikke data.

Spørgsmål 1: Hvad er udtræksstyrken af ​​3 mm messingøjer, når de sættes i 2 mm tykt vegetabilsk garvet læder? Jeg skal bruge et nummer til designvalidering.

A: Nuote Metals har udført pull-out test påØjner af 3 mm messing(standardflange, 4,0 mm cylinderlængde) sat i 2,0 mm tykt vegetabilsk garvet læder (densitet ca. 0,9 g/cm³). Ved anvendelse af en universel testmaskine ved 50 mm/min trækhastighed var den gennemsnitlige maksimale udtrækningskraft 38,2 kg (84 lbs) for en prøve på 20 øjer med en standardafvigelse på 2,1 kg. Den mindste registrerede værdi var 34,5 kg. Af sikkerhedsmæssige årsager anbefaler vi at designe til 30 kg (66 lbs) til statiske belastninger. For dynamiske eller cykliske belastninger (f.eks. snøring af urremmene) er træthedsgrænsen cirka 60 % af statisk styrke – design til 18 kg. Hvis dit læder er blødere eller tyndere, anmod om vores tilpassede tøndelængdeoptimeringsservice.

Spørgsmål 2: Hvordan sikrer Nuote Metals, at den indvendige diameter af 3 mm messingøjer forbliver ensartet på tværs af millioner af dele? Hvad er din proceskapacitet (Cpk)?

A: At opretholde en indvendig diameter på 3,00 mm ±0,05 mm er afgørende for tilpasning af snore og snørebånd.Nuote Metalsbruger en hårdmetal piercing stanse, der lasermåles for hvert 50.000 slag. Stansen udskiftes, når sliddet overstiger 0,01 mm. Vi overvåger ID'et ved hjælp af et Keyence-lasermikrometer ved presseudgangen og udtager 1 del for hver 1.000 slag. I løbet af de sidste 12 måneders produktion (ca. 8 millioner 3 mm messingøjer) har vores proceskapacitetsindeks (Cpk) for indvendig diameter i gennemsnit været 1,33 med et interval på 1,21 til 1,47. Dette betyder, at processen er statistisk i stand (Cpk >1,33 betragtes som "tilfredsstillende" af bilstandarder). Vi leverer en Cpk-rapport efter anmodning for enhver produktionsbatch.

Q3: Indeholder dine 3 mm messingøjer nikkel? Jeg har brug for nikkelfri til hudkontaktapplikationer (urremme, bæltehuller).

A: Vores finish af naturlige messing (lakeret) og antikke messing er nikkelfri. Basen C26000 messing indeholder spor af nikkel (typisk <0,1% som urenhed), men dette er under EU's nikkeldirektivs frigivelsesgrænse på 0,5 µg/cm²/uge. Vores forniklede 3 mm messingøjer indeholder dog naturligvis nikkel på overfladen og er ikke egnede til længerevarende hudkontakt. Til kunder, der kræver certificeret nikkelfri, tilbyder Nuote Metals en version af medicinsk kvalitet af 3 mm messingøjer med en speciel lak, der indkapsler messingoverfladen. Denne version består EN 1811:2011 nikkelfrigivelsestest (resultat <0,1 µg/cm²/uge). Angiv "nikkelfri medicinsk kvalitet" ved bestilling - minimum bestillingsmængde 10.000 stk.

Q4: Hvad er holdbarheden for 3 mm messingøjer? Hvordan skal jeg opbevare dem for at forhindre anløbning før brug?

A: LakeretØjner af 3 mm messing(natur eller antik) har en praktisk holdbarhed på 2 år ved opbevaring i originale forseglede poser ved 15–25°C, luftfugtighed <60%. Lakken forhindrer oxidation. Efter to år kan lakken blive skør, men øjerne forbliver funktionelle. Ulakeret naturlig messing vil plette inden for uger i fugtig luft - dette er kosmetisk og påvirker ikke styrken. Til langtidsopbevaring (over 6 måneder) af ulakerede 3 mm messingøjer anbefaler vi vakuumforseglede poser med tørremiddel. Nuote Metals tilbyder nitrogenskyllet emballage for yderligere 0,001 USD pr. styk (MOQ 100.000). Nikkelbelagte 3 mm messingøjer har i det væsentlige ubestemt holdbarhed under normale forhold.

Hvorfor Nuote Metals er den rigtige partner til 3 mm messingøjer

10+ års erfaring med fremstilling af messingøjer

50M+ 3mm messingøjer produceret til dato

100% optisk sortering til kritiske dimensioner

Internt laboratorium til test af trækstyrke, hårdhed og saltspray

Gratis prøveprogram – evaluer før du forpligter dig

Gennemsigtig dokumentation – MTC-, CoC-, RoHS- og Cpk-rapporter

Global forsendelse – fra vores fabrik til din dør på 5-15 dage

KontakteNuote Metalsi dag for at anmode om en prøvepakke med 3 mm messingøjer eller for at modtage en overholdelsespakke til dine regulatoriske filer.
