Aluminiumsnitter med panhoved – Bredt kontaktområde uden vægt

Tynde aluminiumspaneler er overalt – HVAC-kanaler, elektroniske kabinetter, interiørbeklædning til biler, skiltning. De er valgt, fordi de er lette, korrosionsbestandige og nemme at forme. Men de udgør også en udfordring ved fastgørelse: Materialet er blødt, og et smalt nittehoved vil fordybe sig eller trække igennem under belastning.

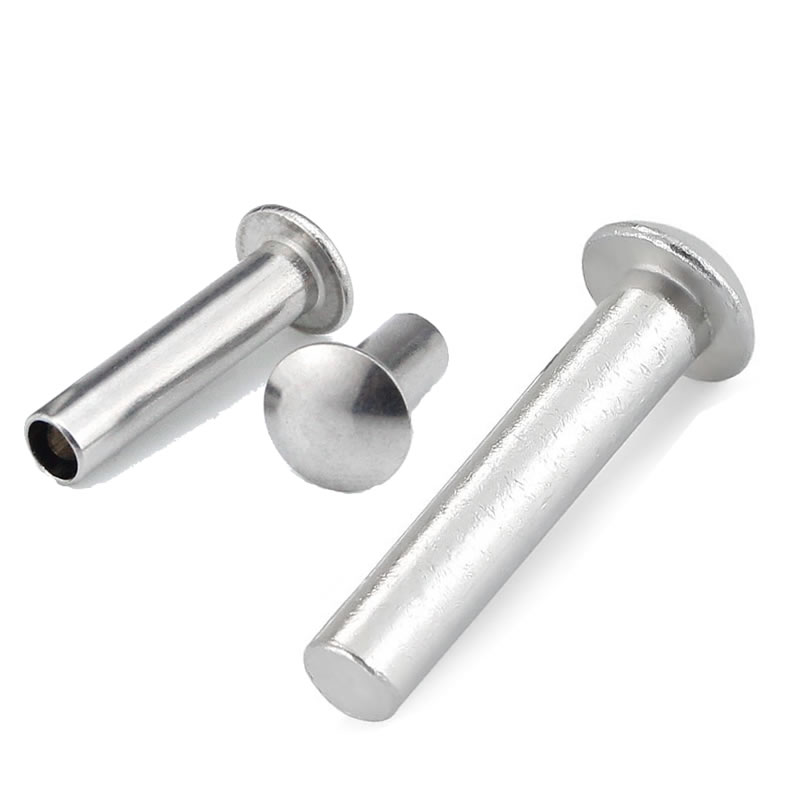

Aluminium Pan Head Nitter fra Nuote Metals løser dette med et bredt lavprofilhoved, der spreder klemkraft over et større areal af aluminium. Resultatet er en samling, der forbliver tæt uden at deformere panelet - og fordi nitten er aluminium, undgår du at tilføje unødvendig vægt eller indføre galvanisk mismatch.

Dette er ikke en nitte til generelle formål. Det er et fastgørelseselement, der er formet til letvægts, tynd-gauge aluminium samlinger.

Det aluminiumsspecifikke problem – tynde plader, blødt materiale

Aluminiums lave flydespænding gør det tilbøjeligt til at deformeres under koncentreret belastning. Et standard rundt hoved fokuserer kraft direkte under kuplen. Et fladt hoved har et mindre lejeareal, så den samme kraft skaber højere tryk ved hulkanten. Begge kan fordybe et 1 mm aluminiumspanel.

Pandehovedet ændrer fordelingen. For en 4 mm nitte i 1 mm aluminiumsplade berører et grydehoved omkring 60 % mere overfladeareal end et fladt hoved med samme skaftdiameter. Det ekstra kontaktområde spreder klemkraften over en bredere ring af aluminium, hvilket reducerer spændingen ved hulkanten. I mange tilfælde eliminerer det behovet for en separat vaskemaskine.

Tekniske specifikationer – Alu Pan Head Nitter

Fremstillet efter DIN 603 og ISO 1051 dimensioner. Brugerdefinerede hoveddiametre tilgængelige til tynde applikationer.

Legeringer til tynde aluminiumskonstruktioner:

5052:Bedste korrosionsbestandighed og formbarhed. Ideel til udendørs og marine.

6061-T6:Højeste styrke (310 MPa). Bedst til strukturelle beslag og biler.

1100:Mest duktilt. Bedst til elektronik og køleplader.

Når Pan Head er det eneste rigtige valg til aluminium

Dette er ikke en generisk hovedsammenligning. Det er specifikt for aluminiums blødhed og lette natur.

Vælg Pan Head, når:

• Aluminiumspladen er under 2 mm tyk– det brede hoved forhindrer fordybninger uden separat spændeskive.

• Fugen kræver en lav profil– grydehovedet sidder lavere end det runde hoved, så man undgår hakker i tætte samlinger.

• Samlingen er vægtfølsom– nitter af aluminium med pandehoveder vejer 65 % mindre end stålækvivalenter.

• Leddet oplever moderate vibrationer- pandehoved giver bedre modstand end fladt hoved, selvom det runde hoved er overlegent til ekstreme vibrationer.

Vælg fladt hoved, når:Overfladen skal være næsten jævn, og aluminiumet skal være tykt nok (≥2 mm) til at modstå deformation uden en bred lejering.

Vælg Rundt hoved, når:Samlingen udsættes for konstante vibrationer eller stød, og den højere kuppel er acceptabel.

Solid vs. Semi-Tubular – Til tynde aluminiumspaneler

For tyndt aluminium betyder indstillingskraften lige så meget som hovedformen. Halvrørsnitter kræver 50–60 % mindre kraft end faste nitter, hvilket direkte reducerer risikoen for pladedeformation under installationen.

Halvrørformeter det bedre valg til aluminiumsplader under 1,5 mm, sarte elektroniske kabinetter og højvolumen automatiserede linjer. Den rullede spids klemmer blidt uden at komprimere aluminiumet.

Solidforetrækkes til tykkere aluminiumsplader (≥2 mm), bærende samlinger, eller hvor der kræves maksimal forskydningsstyrke.

Nuote Metals kan levere begge konfigurationer med den samme panhovedgeometri. Til de fleste anvendelser i tyndt aluminium anbefaler vi semi-rørformet.

Hvordan Nuote Metals understøtter tynd-aluminium-samling

Aluminumnitter med panorer svigter af to årsager: revner under hovedformning eller fordybninger under installationen. Vi adresserer begge før din ordre afsendes.

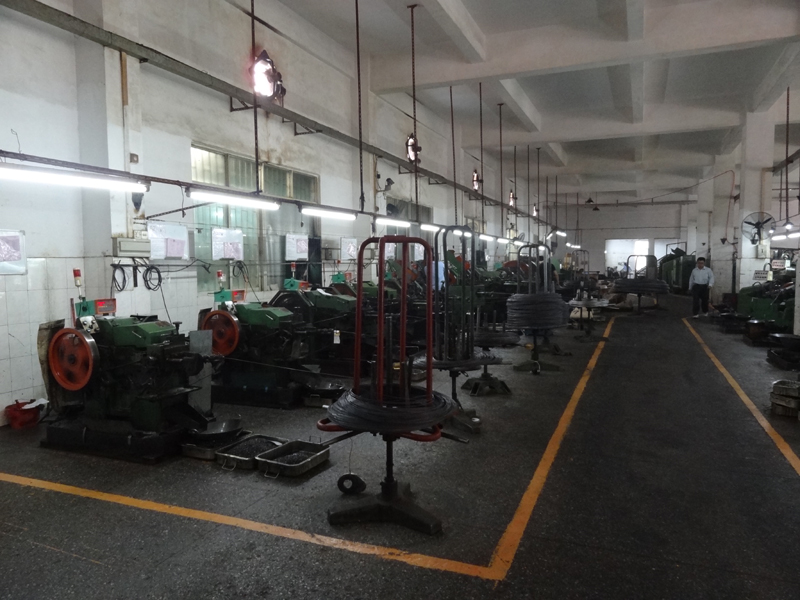

Værktøj designet til aluminium flow:

Panhoveder har en bred, lavvandet kuppel. I aluminium er den form tilbøjelig til at revne ved hoved-skaft-forbindelsen, hvis filetens radius er for skarp. Vores matricer bruger en minimumsradius på 0,5×d og er poleret for at fjerne mikroridser. Vi kører også flertrinsformning - tre til fire slag - for at lade aluminiumet flyde gradvist i stedet for at tvinge det i ét slag.

Præproduktionsprøver for tynde plader:

Send os din aluminiumstykkelse og forventede afbindingsmetode. Vi producerer en lille batch og tester den på dit faktiske arkmateriale – ikke en standard kupon. Du modtager en indstillingsrapport med anbefalet kraft, ambolttype og fotos af det installerede hoved. Dette eliminerer trial-and-error på din linje.

Optisk inspektion ved 10x:

Hver batch kontrolleres for hoveddiameter, højde og koncentricitet. En variation på 0,05 mm i hovedhøjde er synlig på en poleret aluminiumsoverflade - vi afviser det, før det når dig.

Sporbarhed:

ASTM B316 materialecertifikater følger med hver forsendelse. Vi deler inspektionsdata åbent - fordi panhovedets ydeevne afhænger af geometri, du ikke kan se med det blotte øje.

Denne support på applikationsniveau er grunden til, at HVAC-, elektronik- og bilinteriørkunder vælger Nuote Metals til aluminiumsnitter med panserhoveder.

Ofte stillede spørgsmål om aluminiumsnitter til pandehoveder

Spørgsmål 1: Kan nitter med panhoved i aluminium bruges sammen med kulfiber- eller kompositpaneler?

A: Ja – men med vigtige forholdsregler. Kulfiber er katodisk for aluminium, hvilket betyder, at galvanisk korrosion vil angribe aluminiumet, hvis fugt slår bro over samlingen. Til tørre, indendørs anvendelser er direkte kontakt normalt acceptabel. Til udendørs eller fugtige miljøer skal du isolere aluminiumsnitten fra kulfiberen ved hjælp af et isoleringslag af glasfiber eller nylon, eller vælge en chromatkonverteringsbelægning (Alodine) på nitten. Det brede pandehoved hjælper faktisk her - det fordeler klemkraften over et større område, hvilket reducerer risikoen for at knuse eller delaminere kompositpanelet. Nuote Metals kan levere kromatforarbejdede nitter af aluminiumspladehoved og rådgive om isoleringsmetoder til kompositkonstruktioner.

Q2: Hvad er forskellen mellem anodiseret og kromatkonverteringsfinish til aluminiumsnitter?

A: Begge er korrosionsbestandige finish, men de tjener forskellige formål. Anodisering skaber et tykt oxidlag (5-25μm), der er fremragende til udendørs vejrlig og dekorative farver. Men anodiseret aluminium er elektrisk isolerende - det vil ikke lede. Kromatkonverteringscoating (Alodine) er meget tyndere (0,5-3μm) og forbliver elektrisk ledende, hvilket gør den til den foretrukne finish til jordforbindelse og elektriske forbindelser. Til HVAC eller arkitektoniske applikationer, hvor udseende og vejrbestandighed betyder noget, skal du vælge anodiseret. Til elektronik eller elektrisk jording skal du vælge kromat. Nuote Metals tilbyder både finish og kan rådgive ud fra din ansøgning.

Spørgsmål 3: Hvordan forhindrer jeg nitter af aluminiumspladehoved i at løsne sig over tid?

A: Løsning i aluminiumsamlinger kommer fra to kilder: vibration og termisk cykling. For at maksimere leddets levetid: (1) Vælg solid fremfor semi-rørformet for bedre vibrationsmodstand. (2) Oprethold den korrekte hulstørrelse – d + 0,05 mm til d + 0,1 mm – så aluminiumsskaftet fylder hullet helt ud. (3) Brug en flad ambolt, der matcher eller overstiger hoveddiameteren for at sikre korrekt dannelse af butikshovedet. (4) For ekstreme vibrationer kan du overveje at tilføje et gevindlåsende klæbemiddel eller skifte til aluminiumsnitter med rund hoved, som giver højere udtræksmodstand. Nuote Metals kan levere indstillingsspecifikationer og amboltanbefalinger til din specifikke aluminiumstykkelse og fugedesign.

Nuote Metals – Konstruerede fasteners, bygget til at holde.
