Præcisionskomponenter til kritiske samlinger – når enhver grænseflade betyder noget

En præcisionsdel bedømmes efter sin egen tegning. En præcisionskomponent bedømmes efter, hvordan den passer, bevæger sig, forsegler eller leder, når den er samlet med andre. Den forskel ændrer alt - de tolerancer, du har, de funktioner, du inspicerer, og de test, du kører inden forsendelse.

Hos Nuote Metals fremstiller viCNC præcisionskomponentertil samlinger, hvor fejl ikke er en mulighed: kirurgiske instrumenter, brændstofindsprøjtningssystemer, optiske monteringer og rumfartsaktuatorer. Vi bearbejder ikke kun til en tegning. Vi styrer tolerancekæden fra råvare til funktionel montage, så den komponent, du modtager, virker første gang – og hver gang efter.

Hvad adskiller en præcisionskomponent fra en præcisionsdel?

En præcisionsdel opfylder sine individuelle dimensioner. En præcisionskomponent skal også:

• Passer med tilhørende dele– frigang eller interferens skal være korrekt over hele toleranceområdet.

• Funktion under belastning– flytte, forsegle eller udføre uden at binde, lække eller miste signal.

• Overlev samling– ikke deformeres eller revner, når den presses, tilspændes eller sættes på.

• Oprethold ydeevnen over tid– modstå slid, træthed og termisk cykling.

Det betyder, at vi inspicerer mere end diametre og længder. Vi verificerer samlingsgrænseflader - de overflader, der er i kontakt med andre dele. Vi tester funktion - den bevægelse eller tætning, som komponenten udfører. Og vi dokumenterer sporbarhed – så hvis der opstår en fejl i marken, kan vi spore den tilbage til et specifikt parti, maskine og operatør.

Tolerancekæden – hvordan vi administrerer grænseflader

Når en komponent har tre matchende overflader, hver med sin egen tolerance, kan samlingen fejle, selvom hver enkelt dimension er inden for specifikationerne. Dette er tolerancekædeproblemet. Vi styrer det ved at:

1. Identifikation af kritiske grænseflader tidligt.

Under DFM-gennemgang markerer vi hver overflade, der passer til en anden del. Disse funktioner får snævrere tolerancer, dedikerede målere og 100 % inspektion – ikke prøveudtagning.

2. Brug af funktionelle målere, ikke kun mikrometer.

En stikmåler, der simulerer den matchende aksel, fortæller dig mere end en mikrometeraflæsning. Vi bygger brugerdefinerede målere til kritiske grænseflader, så vi ved, at komponenten passer – ikke kun at den måler korrekt.

3. Styring af datumet på tværs af operationer.

Hvis drejning refererer til en overflade, og fræsning refererer til en anden, flugter grænsefladerne muligvis ikke. Vi bruger et enkelt datum for alle operationer, så hver funktion er placeret i forhold til den samme oprindelse.

4. Verifikation efter varmebehandling og efterbehandling.

Varmebehandling flytter materiale. Plettering tilføjer tykkelse. En grænseflade, der er målt perfekt efter bearbejdning, passer muligvis ikke efter belægning. Vi inspicerer kritiske grænseflader efter alle afsluttende operationer – ikke før.

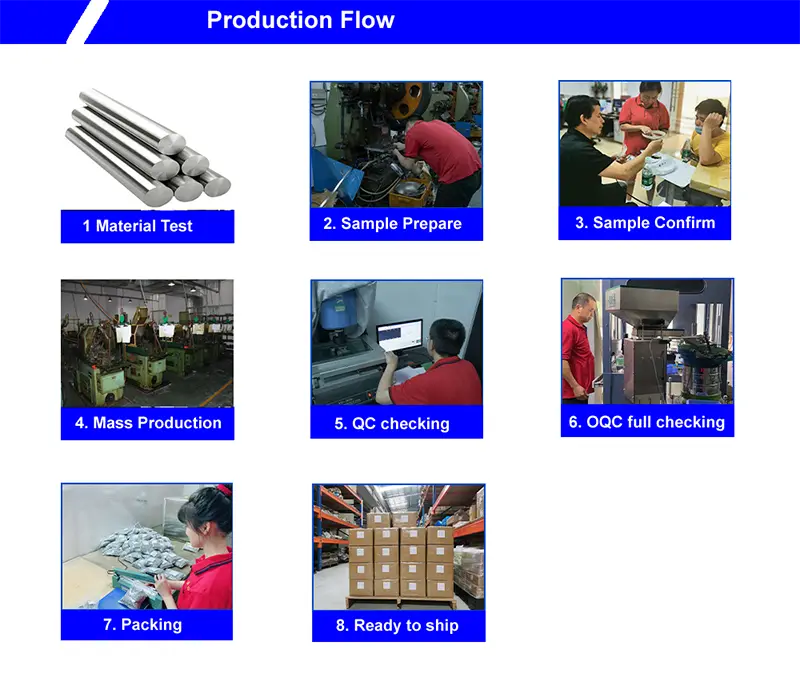

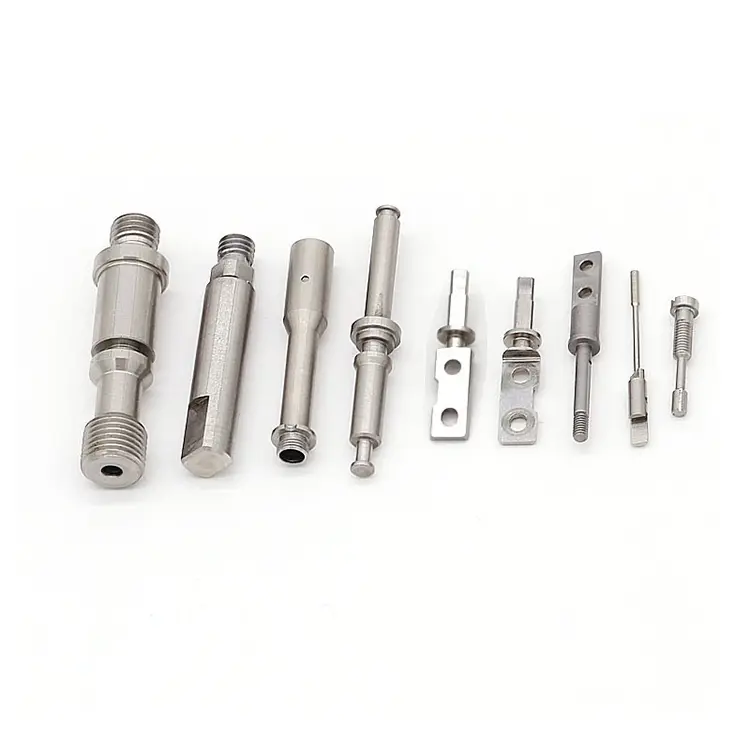

Vores muligheder – fra enkelte dele til underenheder

Nuote Metals giverCNC præcisionskomponenterpå tværs af en række processer og materialer. Men vores virkelige værdi er integration – vi kan bearbejde flere dele, færdiggøre dem og samle dem til en underenhed, der kommer klar til din produktionslinje.

Materialer:Rustfrit stål, legeret stål, aluminium, titanium, messing, kobber og ingeniørplast.

Bind:Prototype (1–50), lavvolumen (50–5.000), højvolumen (5.000–500.000+).

Funktionel test – det trin, de fleste leverandører springer over

En komponent, der måler perfekt, kan stadig fejle ved montering. Et skaft, der opfylder diametertolerancen, kan binde sig, når det presses ind i et hus. En tætningsflade, der møder Ra 0,4μm, kan lække under tryk. Vi tester funktion, ikke kun dimensioner.

Tests, vi udfører på præcisionskomponenter:

• Press-fit simulering– verificere interferens og indføringskraft.
• Lækagetest– luft- eller heliumlækagetest for forseglede komponenter.
• Elektrisk kontinuitet– til ledende komponenter og jordingsveje.
• Bevægelse og slagtilfælde– til ventiler, aktuatorer og glidende dele.
• Moment og gevindindgreb– til gevindgrænseflader.

Hver test er dokumenteret med faktiske målte værdier. Du modtager en funktionstestrapport med din forsendelse – ikke kun en dimensionsrapport.

Et rigtigt eksempel – Komponentsæt til kirurgisk hæftemaskine

En tysk producent af medicinsk udstyr havde brug for et sæt af fem præcisionskomponenter, der skulle samles til en kirurgisk hæftepatron. Komponenterne skulle passe sammen uden slør, fungere jævnt og modstå ethylenoxidsterilisering.

Udfordringen:

Deres tidligere leverandør bearbejdede hver komponent til dens individuelle tegning. Men da den var samlet, fejlede hæftemaskinen - tolerancekæden tillod for meget bevægelse mellem ambolten og patronen.

Hvad vi gjorde anderledes:

• Identificerede de tre kritiske grænseflader mellem komponenter under DFM-gennemgang.
• Bearbejdede alle fem komponenter i den samme præcisionscelle ved at bruge samme datum.
• Indbyggede funktionelle målere til at kontrollere pasform og bevægelse inden forsendelse.
• Udført tør montage og funktionel slagtest på 100 % af enhederne.
• Sendte 2.200 sæt med nul samlingsafvisninger. Kunden eliminerede indgående inspektion og reducerede monteringstiden med 15 %.

Ofte stillede spørgsmål om CNC-præcisionskomponenter

Q1: Hvad er forskellen mellem en præcisionskomponent og en præcisionsdel?

A: En præcisionsdel opfylder sine egne tegningsdimensioner. ENCNC præcisionskomponentskal også passe og fungere med parringsdele. Det betyder, at vi inspicerer grænseflader, tester bevægelse eller tætning og styrer tolerancekæden på tværs af flere funktioner. Sender du os en tegning af en enkelt del, bearbejder vi den. Sender du os et sæt dele, der samles sammen, administrerer vi grænsefladerne og leverer en funktionel delsamling.

Q2: Kan du samle komponenter fra flere materialer?

A: Ja. Vi bearbejder komponenter af rustfrit stål, aluminium, titanium, messing, kobber og plastik - derefter samler vi dem ved hjælp af prespasning, gevind, stiftede eller limede samlinger. Til komponenter, der skal steriliseres eller udsættes for kemikalier, vælger vi materialer og finish, der er modstandsdygtige over for miljøet. Hver enhed er testet for funktion og dokumenteret med sporbarhed.

Spørgsmål 3: Hvordan verificerer du, at en præcisionskomponent passer i min samling?

A: Vi bruger funktionelle målere, der simulerer parringsdelen. En stikmåler, der matcher den tilhørende akseldiameter, fortæller os mere end en mikrometeraflæsning. Til kritiske grænseflader bygger vi brugerdefinerede målere og inspicerer 100 % af produktionen – ikke kun prøver. Vi udfører også tør montage og funktionstest inden forsendelse, så du ved, at komponenten virker, før den når din linje. Nuote Metals giver en funktionel testrapport med hver præcisionskomponentbestilling.
