Kobbernitter til pandehoved – Bredt kontaktområde uden højden af ​​et rundt hoved

Tynde kobberplader er utilgivelige. Påfør for meget punktbelastning, og materialet får fordybninger. Brug et hoved, der er for lille, og hullet forlænges under vibrationer. Brug et hoved, der er for højt, og det sætter sig fast i ledninger eller nægter at sidde fladt i et tæt kabinet.

Kobber Pan Head Nitterfra Nuote Metals løse dette tre-vejs problem. Pandehovedet er bredere end et rundt hoved (1,8×–2,0× skaftdiameteren), men lavere i højden (0,5×–0,6×). Denne geometri spreder klemkraften over en bredere ring af kobber, hvilket reducerer spændingen ved hulkanten, mens den holder en lav profil for tætte samlinger.

Dette er ikke en nitte til generelle formål. Det er en fastgørelse, der er formet specielt til bløde, tynde og ledende materialer.

Hvorfor Pan Head Geometri fungerer bedre på tyndt kobber

Kobbers lave flydespænding (70-100 MPa) betyder, at det let deformeres. Et standard rundt hoved koncentrerer kraften direkte under kuplen, som kan komprimere tyndt ark ned til 0,5 mm. Et fladt hoved har et mindre lejeareal, så den samme kraft skaber højere tryk ved hulkanten.

Pandehovedet ændrer fordelingen:

For en 4 mm nitte i 1 mm kobberplade berører et grydehoved omkring 60 % mere overfladeareal end et fladt hoved. Denne forskel er ofte nok til at eliminere fordybninger helt - uden at tilføje en separat skive.

Tekniske specifikationer

Fremstillet efter DIN 603 og ISO 1051 dimensioner. Brugerdefinerede hoveddiametre tilgængelige til tynde applikationer.

Materialekvaliteter:

C11000 (ETP):99,9% kobber, 0,04% oxygen. Generel brug af elektrisk, dekorativ og tyndplade.

C10200 (OFHC):99,99% kobber, iltfri. Kritisk elektronik og kryogene applikationer.

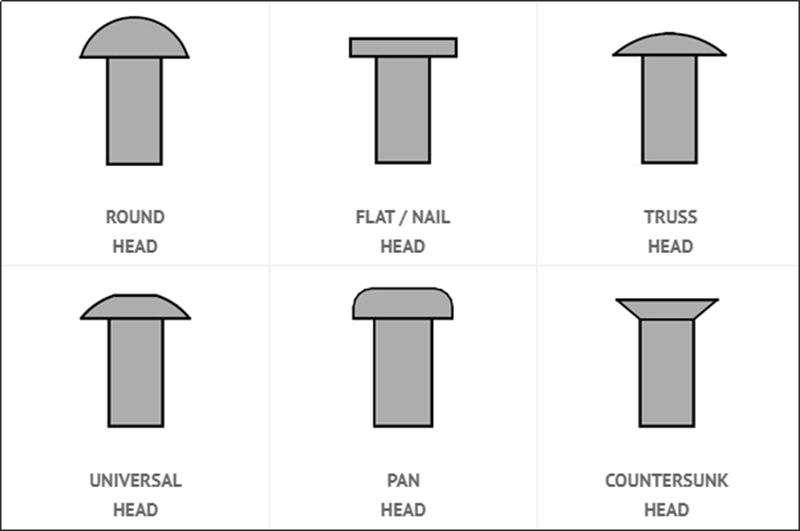

Hvornår skal man vælge Pan Head Over Flad eller Rund – Kun til kobber

Dette er ikke en generisk hovedsammenligning. Det er specifikt for kobbers blødhed og ledningsevne.

Vælg Pan Headved fastgørelse af kobberplader under 2 mm tykkelse, når du har brug for en lav profil, men ikke kan tåle fordybninger, eller når samlingen kræver moderat vibrationsmodstand uden højden af ​​et rundt hoved.

Vælg fladt hovednår overfladen skal være næsten jævn, og kobberet er tykt nok (≥2 mm) til at modstå deformation uden en bred lejering.

Vælg Rundt hovednår leddet udsættes for konstante vibrationer eller stød – motorer, generatorer, marinemotorer – og den højere kuppel er acceptabel.

En almindelig fejl:Bruger et fladt hoved på 0,8 mm kobber, fordi det ser lavt ud. Det lille lejeområde fordyber ofte pladen, hvilket med tiden løsner samlingen. Pandehovedet koster det samme, men forhindrer den fejl.

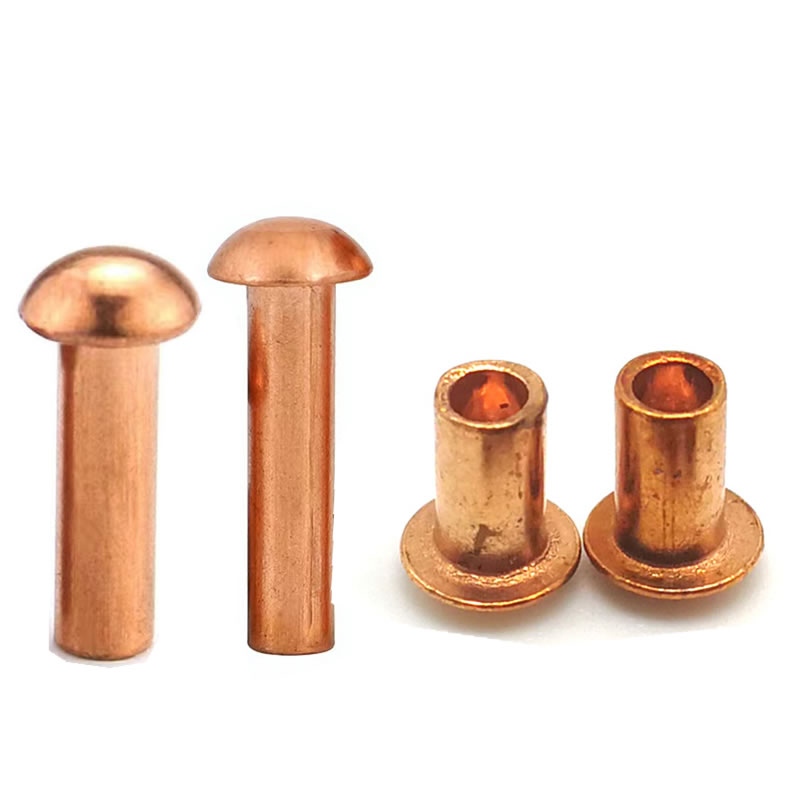

Solid eller semi-rørformet? Et kobberspecifikt svar

For tynde kobberplader betyder indstillingskraften lige så meget som hovedformen. Halvrørsnitter kræver 50–60 % mindre kraft end faste nitter, hvilket direkte reducerer risikoen for pladedeformation under installationen.

• Halvrørformeter det bedre valg til kobberplader under 1,5 mm, sarte elektroniske kabinetter og højvolumen automatiserede linjer. Den rullede spids kniber blidt uden at komprimere kobberet.

• Solidforetrækkes til tykkere kobberplader (≥2 mm), bærende samlinger, eller hvor der kræves maksimal forskydningsstyrke.

Nuote Metals kan levere begge konfigurationer med den samme panhovedgeometri. Til de fleste tynd-kobberapplikationer anbefaler vi semi-rørformet.

Hvordan Nuote Metals understøtter tynd-kobber-samling

Panhead kobbernitter fejler af to årsager: revner under hovedformning eller fordybninger under installationen. Vi adresserer begge før din ordre afsendes.

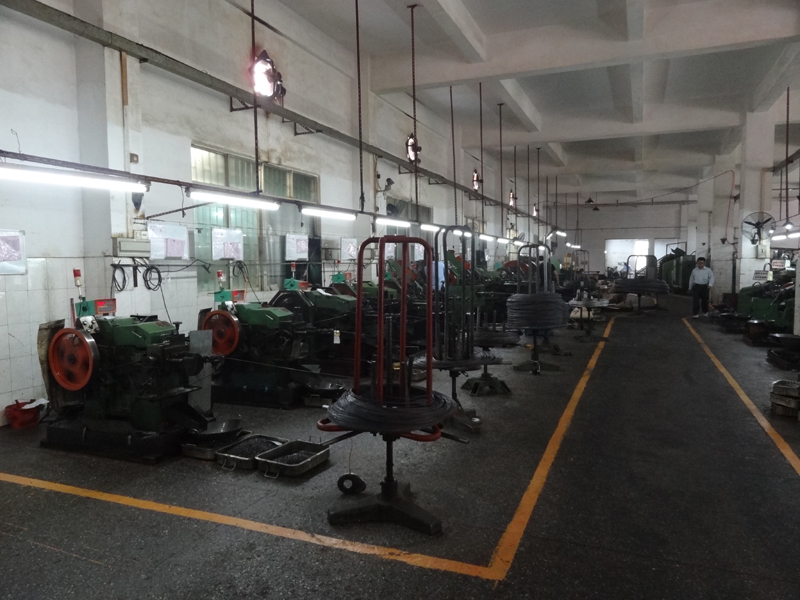

Værktøj designet til kobberflow:

Panhoveder har en bred, lavvandet kuppel. I kobber er den form tilbøjelig til at revne ved hoved-skaft-forbindelsen, hvis filetens radius er for skarp. Vores matricer bruger en minimumsradius på 0,5×d og er poleret for at fjerne mikroridser. Vi kører også flertrinsformning - tre til fem slag - for at lade kobberet flyde gradvist i stedet for at tvinge det i ét slag.

Præproduktionsprøver for tynde plader:

Send os din kobbertykkelse og forventede afbindingsmetode. Vi producerer en lille batch og tester den på dit faktiske arkmateriale – ikke en standard kupon. Du modtager en indstillingsrapport med anbefalet kraft, ambolttype og fotos af det installerede hoved. Dette eliminerer trial-and-error på din linje.

Optisk inspektion ved 10x:

Hver batch kontrolleres for hoveddiameter, højde og koncentricitet. En variation på 0,05 mm i hovedhøjde er synlig på en poleret kobberoverflade – vi afviser den, før den når dig.

In-house efterbehandling:

Fortinnet, forsølvet, forniklet, poleret eller lakeret. For tynde kobber dekorative paneler kan vi matche din overfladefinish for at minimere visuel kontrast.

Sporbarhed:

ASTM B152-certifikater og konduktivitetsrapporter følger med hver forsendelse. Vi deler inspektionsdata åbent - fordi panhovedets ydeevne afhænger af geometri, du ikke kan se med det blotte øje.

Denne support på applikationsniveau er grunden til, at elektronik-, HVAC- og arkitektkunder vælger Nuote Metals til nitter med kobberhoved.

FAQ

Spørgsmål 1: Kan kobbernitter med pandehoved bruges på kobberplader, der er tyndere end 1 mm uden at forårsage fordybninger?

A: Ja – forudsat at du bruger den rigtige indstillingskraft og en semi-rørformet krop. Panhovedets brede lejeområde spreder klemmetrykket over en større ring, hvilket reducerer belastningen på den tynde plade. For kobber under 1 mm anbefaler vi: (a) halvrørsnitter for at sænke indstillingskraften med 50–60 %, (b) en flad ambolt, der matcher eller overstiger hoveddiameteren, og (c) kontrolleret kraft – brug aldrig indstillinger for stålnitte. Hos Nuote Metals kan vi levere en præproduktionsprøvebatch og teste den på din nøjagtige kobbertykkelse, før du forpligter dig til en fuld ordre.

Spørgsmål 2: Vil kobbernitter oxidere eller anløbe i udendørs arkitektoniske applikationer?

A: Kobber danner naturligt en patina, når det udsættes for luft og fugt - først brunt, derefter grønt over år. Denne patina er beskyttende og svækker ikke nitten. Hvis du ønsker at bevare en lys kobberfinish, skal du vælge lakerede panhovednitter. Hvis du foretrækker det ældede patina-look, så vælg naturlig eller poleret uden lak. For kystnære eller højforurenende miljøer dannes patinaen hurtigere, men forbliver stabil. Nuote Metals leverer både lakerede og naturlige overflader; vi kan også levere fortinnede eller forniklede muligheder, hvis du ønsker en sølvtonet kontrast mod kobberpaneler.

Spørgsmål 3: Er nitter med kobberhoved egnet til elektrisk jording i elektroniske kabinetter?

A: Ja, til stationære kabinetter. Nitter med kobberhoved giver samme høje ledningsevne som andre typer kobberhoveder (≥58 MS/m for C11000). Det brede hoved giver et stabilt kontaktområde til jordingsstropper eller PCB-monteringer. Men for kabinetter, der oplever vibrationer - som køretøjsmonteret elektronik eller industrielle styreskabe i nærheden af ​​motorer - anbefaler vi i stedet for kobbernitter med rund hoved. Den dybere kuppel modstår bedre at løsne vibrationer. Til statiske kabinetter er pandehovedet et fremragende valg: lav profil, bred kontakt og kompatibel med fortinnede eller sølvbelagte overflader for at forhindre oxidopbygning ved jordgrænsefladen.
