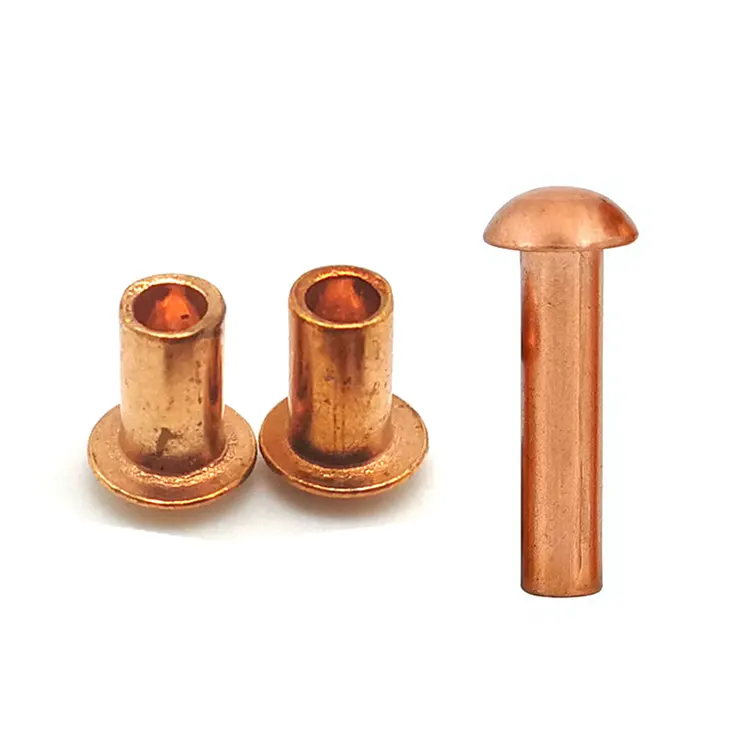

Kobber nitter med rund hoved

Kobbernitter med rund hoved – når ledningsevnen skal overleve vibrationer og stød

I de fleste elektriske forbindelser fungerer et fladt hoved eller forsænket nitte fint. Men sæt leddet på en vibrerende motor, en bølgeramt marinefitting eller en jordingsrem for jernbanevogne - og reglerne ændres. Det lavprofilhoved, der sparede plads, bliver nu en forpligtelse: Mindre materiale over skaftet, lavere udtræksmodstand, hurtigere løsnelse under stød.

Kobber nitter med rund hovedløse dette. Hos Nuote Metals kombinerer vi kobber med høj renhed (C11000 eller C10200) med et dybt, hvælvet hoved, der absorberer stød, modstår vibrationsløsnelse og bevarer ledningsevnen med lav modstand i årtier. Dette er ikke en generel kobbernitter. Det er et fastgørelseselement, der er udviklet til de hårdeste elektriske og marine led.

Det virkelige problem – løs jord i højvibrationsudstyr

Vibration er den tavse dræber af elektriske led. En jordingsrem, der løsnes med 0,1 mm, kan øge modstanden, generere varme og til sidst svigte. Standard kobbernitter med fladt hoved er afhængig af klemkraft alene - under konstant vibration falder kraften.

Rundt hoved kobbernitterændre fysikken:

• Kuppelgeometrien fungerer som støddæmper– slagenergi spredes over den buede overflade i stedet for at koncentrere sig ved hoved-skaft-forbindelsen.
• Mere materialemasse over skaftet– Udtræksmodstanden er 25–30 % højere end ækvivalenter med fladt hoved.

• Selvlåsende tendens– når det er korrekt indstillet, skaber det kuppelformede butikshoved en mekanisk sammenlåsning, der modstår at løsne sig.

Feltdata:I slagtest med faldvægt absorberer vores rundhovednitter af kobber 35 % mere energi end kobbernitter med fladt hoved med samme diameter. I vibrationstest (10–2000 Hz, 10g) bevarer de klemkraften 3x længere, før de viser målbar løsning.

Tekniske specifikationer – Kobbernitter med rund hoved

Fremstillet efter DIN 660 (1–8 mm) og DIN 124 (10–36 mm) ækvivalenter. Brugerdefinerede størrelser tilgængelige.

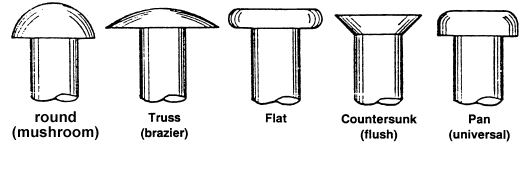

Rundt hoved vs. fladt hoved vs. forsænket - Kun til kobberapplikationer

Dette er ikke en generisk hovedsammenligning. Det er specifikt for kobbers blødhed og ledningsevne.

Rundt hoved:Bedst til vibrationer og stød. Kuppelen absorberer stød og modstår at løsne sig. Lidt højere profil. Foretrukken til motorterminaler, marine hardware, skinnejording.

Fladt hoved:Bedst til lavprofilerede overflader uden snavs. Ingen forsænkning nødvendig. Men lavere slagfasthed - ikke ideel til vibrerende samlinger.

Forsænket:Bedst til flush finish. Kræver tilspidset hul. Tyndeste hoved = laveste slagfasthed. Undgå i højvibrerende kobbersamlinger.

Vores anbefaling:Hvis samlingen vil vibrere, skal du vælge Copper Round Head Nitter fra Nuote Metals. Den lille profilstraffe er den enorme gevinst i ledpålidelighed værd.

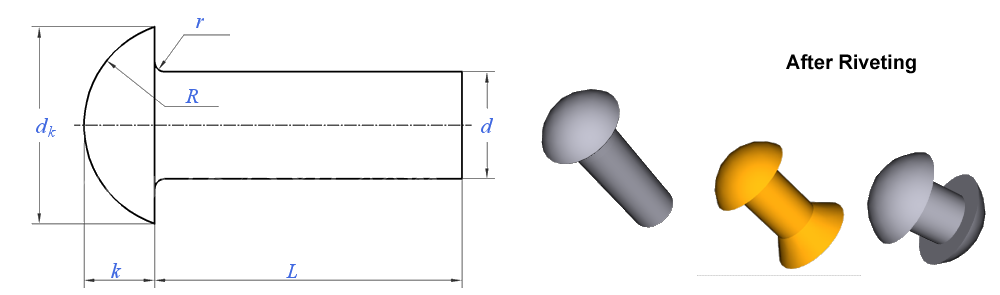

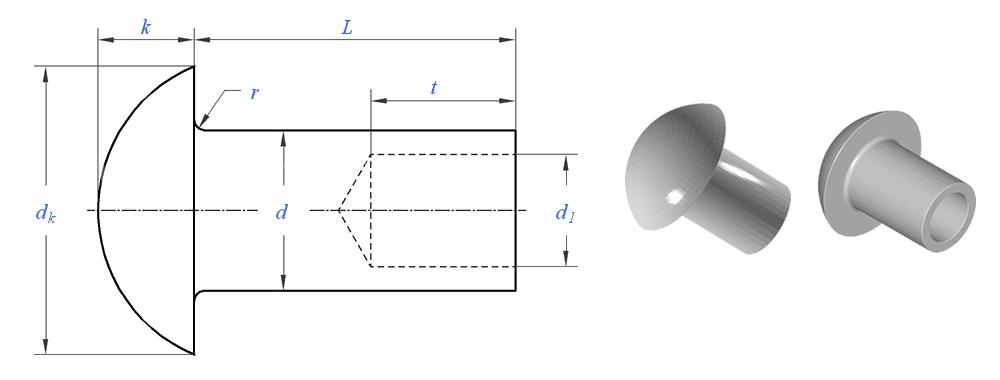

Solid vs. semi-rørformet – til vibrationsfølsomme kobbersamlinger

Nøgleindsigt:For maksimal vibrationsmodstand skal du vælge solid. Det fuldt fyldte skaft skaber en stærkere mekanisk lås. Semi-tubular er hurtigere at sætte, men lidt mindre modstandsdygtig over for langvarig løsning.

Hvordan Nuote Metals ingeniører kobbernitter med runde hoveder for stød

De fleste leverandører af kobbernitte sænker simpelthen tråden og skibet. Vi gør mere - fordi kobbernitter med rund hoved fejler anderledes end fladt hoved.

Den formende udfordring:

Kobber hærder hurtigt. Ved dannelse af en dyb kuppel skal materialet flyde uden at revne ved hoved-skaft-forbindelsen. Vores værktøj bruger:

Progressiv flertrinsformning– tre til fem slag i stedet for ét, hvilket reducerer stresskoncentrationen.

Polerede matriceoverflader– forhindrer mikroridser, der bliver til revneinitieringssteder.

Kontrolleret udglødning– vi blødgør tråden mellem trinene for at genoprette duktiliteten.

Effekttest vi udfører:

Hvert parti af kobbernitter med rund hoved er testet for:

Dråbevægtpåvirkning– 5 kg vægt fra 500 mm, måling af deformation og revner.

Vibrationstræthed– 10–2000 Hz sweep i 8 timer, måling af klemmebelastningsfastholdelse.

Inspektion af hoved-skaft filet– 20x forstørrelse for at verificere radiusintegritet.

Hvorfor dette betyder noget for dig:

En nitte med rund hoved af kobber, der revner under stød, svigter hele jordingskredsløbet. Vores processtyring sikrer, at hver nitte absorberer stød i stedet for at overføre det til samlingen.

Denne applikationsspecifikke teknik er grunden til, at Nuote Metals leverer kobbernitter med rund hoved til motorproducenter, marineentreprenører og jernbanesignalvirksomheder i mere end 50 lande.

Installation til vibrationsudsatte led

Hulstørrelse:d + 0,05 mm til d + 0,1 mm. Strammere end stål - kobber flyder for at fylde hullet.

Indstillingskraft:40–60 % af stålnittekraften. Overdreven kraft flader kuplen ud og reducerer stødabsorberingen.

Ambolt valg:Brug en konkav ambolt, der passer til kuplens radius. En flad ambolt vil deformere hovedet og skabe stressstigninger.

Butikshoved formation:For maksimal vibrationsmodstand skal du danne et fuldt, afrundet butikshoved – ikke et fladt. Den afrundede profil fordeler belastningen bedre.

Elektrisk forberedelse:Rengør alle overflader med isopropylalkohol. Til forbindelser over 10A skal du bruge fortinnede eller sølvbelagte nitter for at forhindre oxiddannelse.

Kantafstand:≥1,5×d fra hulmidte til materialekant.

Ofte stillede spørgsmål om kobbernitter med runde hoveder

Spørgsmål 1: Hvorfor skulle jeg vælge en kobbernitte med rund hoved i stedet for et fladt hoved til elektrisk jording?

A: Beslutningen kommer ned til vibrationer og påvirkning. Hvis din jordforbindelse er stationær - som en samleskinne i et tørt, stabilt panel - fungerer en kobbernitte med fladt hoved fint og sparer plads. Men hvis leddet oplever vibrationer (motorer, generatorer, jernbanevogne, marinemotorer) eller stød (bølgepåvirkning, tungt maskineri), er det runde hoved det bedre valg. Det hvælvede hoved har 25–30 % mere materiale over skaftet, hvilket øger udtræksmodstanden. Endnu vigtigere er det, at kuppelformen absorberer stød i stedet for at overføre det til leddet. I vores test opretholder rundhovedet kobbernitter klemkraften 3× længere end fladt hoved under samme vibrationsprofil. Nuote Metals anbefaler rundt hoved til enhver jordforbindelse, hvor udstyret bevæger sig eller vibrerer.

Spørgsmål 2: Hvordan påvirker kobbers blødhed indstillingen af ​​runde hovednitter - kan hovedet deformeres for let?

A: Kobber er blødere end stål, så det deformeres lettere - men det er faktisk en fordel, når det kontrolleres korrekt. Nøglen er at bruge den rigtige indstillingskraft (40-60 % af, hvad du ville bruge til stål) og en konkav ambolt, der matcher kuppelens radius. Hvis du oversætter, vil kuplen blive flad, hvilket reducerer stødabsorbering og udtræksmodstand. Hvis du under-sæt, vil butikshovedet ikke dannes helt, og samlingen vil løsne sig. Hos Nuote Metals leverer vi anbefalede kraftkurver og amboltspecifikationer ved hver ordre. Vi tilbyder også semi-tubulære kobbernitter med rund hoved, som kræver endnu lavere kraft og er mere tilgivende i højvolumen automatiserede indstillinger.

Spørgsmål 3: Kan kobbernitter med runde hoveder bruges sammen med aluminiumsskinner eller -paneler?

A: Kun i tørre, indendørs miljøer – og selv da anbefaler vi forsigtighed. Kobber og aluminium er galvanisk uens. Ved tilstedeværelse af fugt (selv fugtighed) skaber direkte kontakt en galvanisk celle, der korroderer aluminiumet. Til udendørs, marine eller våde applikationer må du ikke forbinde kobbernitter direkte til aluminium. Hvis du skal forbinde kobber og aluminium, skal du overveje: (a) at bruge en bimetallisk overgangsskive, (b) fortinne kobbernitter (tin reducerer det galvaniske potentiale) eller (c) at skifte til aluminiumsnitter til aluminiumssiden. Nuote Metals leverer både kobber- og aluminiumsnitter - vi kan hjælpe dig med at vælge det rigtige materiale til din specifikke fuge og miljø.
