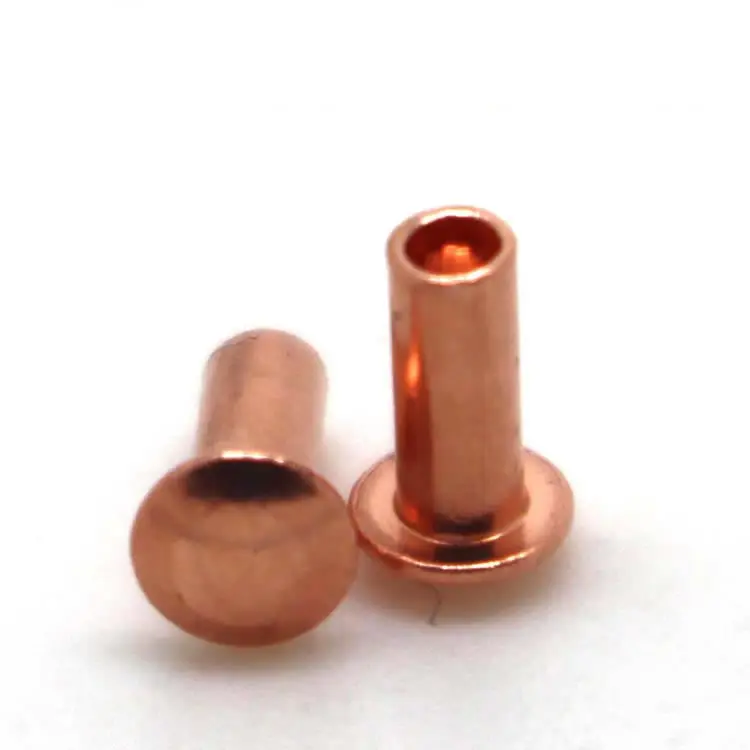

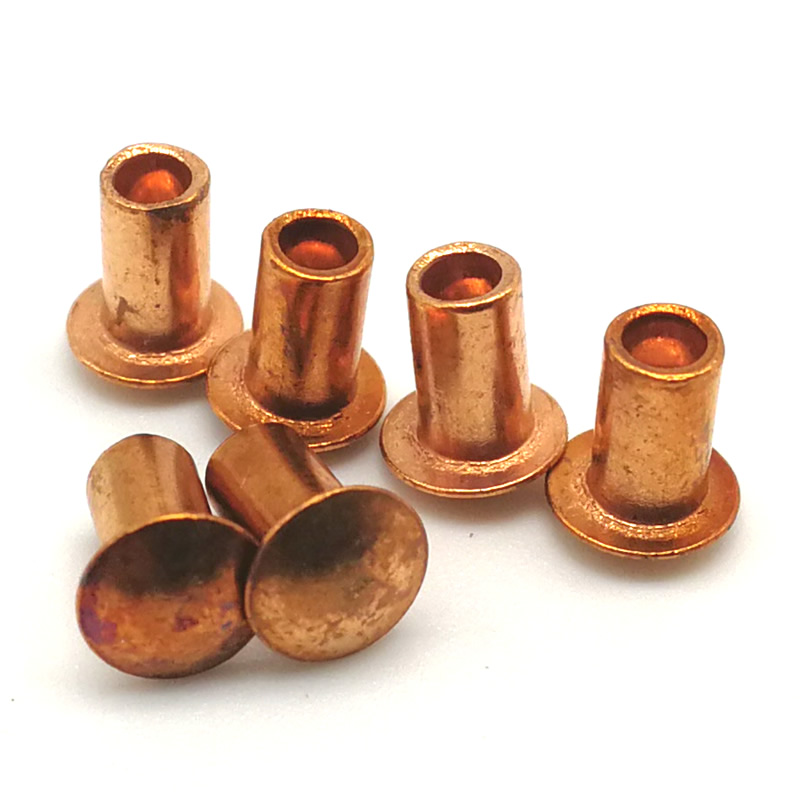

Halvrørsnitter af kobber

De fleste nitter er valgt for styrke. Kobbernitter er udvalgt til det, de gør – fører strøm, flytter varme, modstår bakterier og overlever udendørs uden at ruste. Det semi-rørformede design tilføjer endnu en fordel: 70 % lavere indstillingskraft end solide nitter, hvilket gør dem ideelle til produktion af store mængder, hvor ledningsevne er påkrævet, men installationshastigheden ikke kan ofres.

Tre tal, der definerer kobber semi-rørnitter

100% IACS ledningsevne– Kobber bærer strøm bedre end noget andet almindeligt fastgørelsesmetal. Messing tilbyder ~28%, aluminium ~61%, stål <10%.

70 % mindre indstillingskraft– Det semi-hule hulrum reducerer installationskraften fra 4 tons til 1,2 tons (for en 5 mm nitte). Hurtigere cyklusser, lettere tryk, mindre materialebelastning.

401 W/m·K termisk ledningsevne– Kobber flytter varme væk fra samlinger, hvilket gør det ideelt til køleplader, elektronik og udstyr, der bliver varmt.

Hvornår skal man vælge halvrørsnitter af kobber

Én rigtig anvendelse – Solar Inverter-jordingssamling

En producent af solenergiudstyr havde brug for en pålidelig, ledende fastgørelsesanordning til jordforbindelser inde i deres invertere. De tidligere solide kobbernitter gav fremragende ledningsevne, men bremsede samlebåndet - høj indstillingskraft krævede omhyggelig presseopsætning. Kunden ønskede samme ledningsevne med hurtigere installation.

Vi leverede C11000 kobber semi-rørnitter - 4,0 mm skaft, 7,0 mm rundt hoved, 10,0 mm tønde længde, almindelig finish. Det semi-rørformede design reducerede indstillingskraften fra 3,5 ton til 1,0 ton – 71 % mindre. Ledningsevnen forblev på 100 % IACS. Kunden testede 1.000 nitter. Efter 5.000 termiske cyklusser øges modstanden nul. De bestiller nu 150.000 styk årligt.

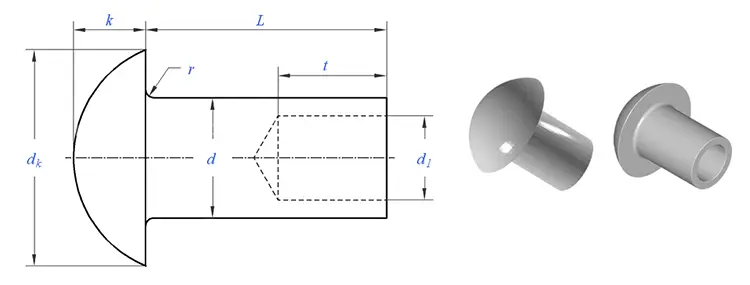

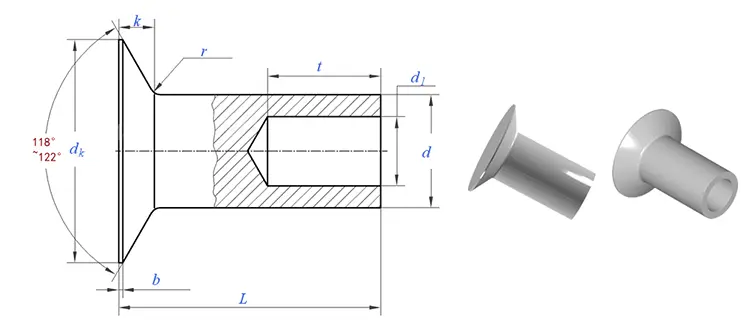

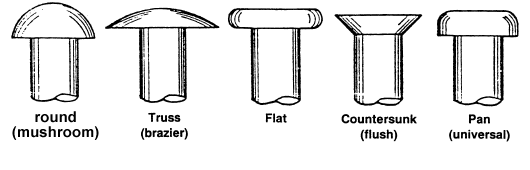

Indstillinger for hovedstil – hvilken der passer til din samling

Sådan specificerer du – hvad vi har brug for fra dig

Hvad du giver:

Skaft diameter– 1,5 mm til 8,0 mm

Tønde længde– vi beregner ud fra din materialestabeltykkelse

Hovedstil –rund, flad, oval, forsænket, truss eller svamp

Slutte– almindeligt, tumlet (lyse), antikt eller lakeret

Længderegel for halvrørsnitter:Tøndelængde = materialestabeltykkelse + 1,5–2,0 mm.

Eksempel leveringstid:5-10 dage standard; tilpasset værktøj: 15-20 dage.

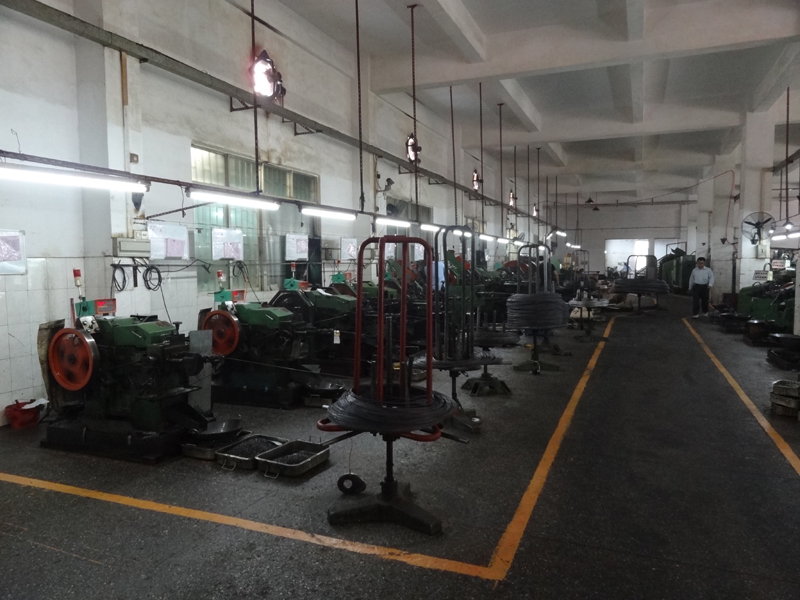

Vores produktionsproces – fra råmateriale til færdig nitte

1. Råvareindkøb– Certificeret kobbertråd (C11000) fra godkendte møller. Hver spole leveres med et mølletestcertifikat.

2. Indgående materialeinspektion– Diameter, hårdhed og kobberindhold (≥99,9%) verificeret. Spoler uden for specifikation afvises.

3. Forberedelse af værktøj– Hårdmetal-hoveddyser inspiceret og sat op til det semi-rørformede hulrum.

4. Første artikelinspektion– 10 nitter målt på optisk komparator. Hoveddiameter, cylinderlængde, hulrumsdybde verificeret.

5. Masseproduktion– Igangværende kontrol: 5 nitter for hver 500 stykker. Enhver drift stopper pressen.

6. Igangværende inspektion –For hver 2.000 stykker, sæt 3 nitter i prøvemateriale. Clinch inspiceret for symmetri og tæthed.

7. Endelig udgående inspektion– 100% optisk sortering. AQL prøve manuelt verificeret. Dimensionsrapport, materialecertifikat og overensstemmelsescertifikat udstedt.

Hurtig reference – Dimensioner og tolerancer

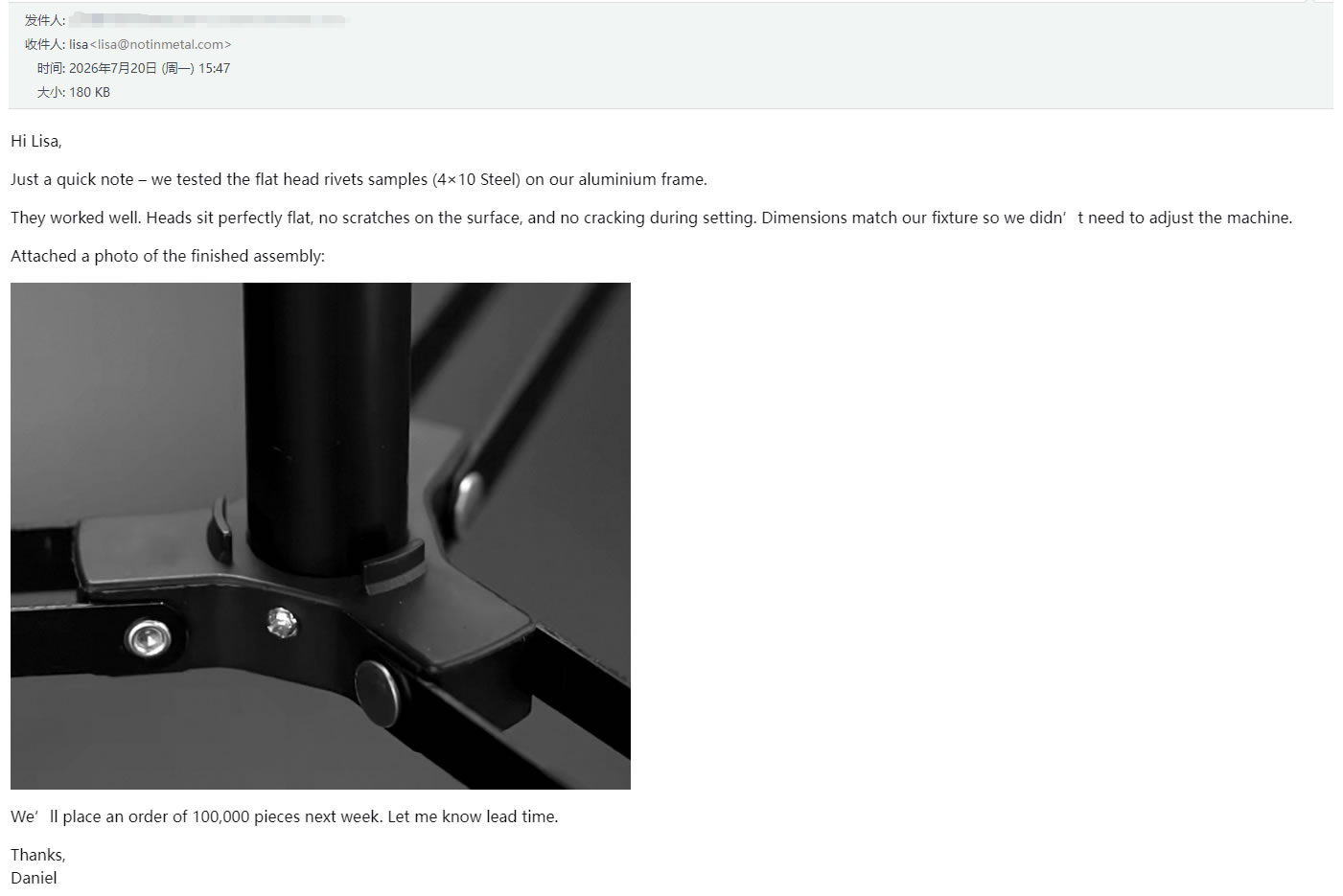

Hvad vores kunder siger – rigtig feedback

Tre spørgsmål, vi besvarer ofte

Spørgsmål: "Hvad er forskellen mellem halvrørsnitter af kobber og messing til elektriske applikationer?"

A: Kobber giver 100 % IACS-ledningsevne; messing tilbyder ~28%. Hvis din nitte skal føre strøm, er kobber det rigtige valg. Messing er hårdere og giver bedre slidstyrke til mekaniske applikationer - men for elektriske, termiske eller antimikrobielle krav vinder kobber hver gang. Det semi-rørformede design fås i begge materialer, men kobber er specificeret, når ledningsevnen er kritisk.

Spørgsmål: "Hvorfor vælge semi-rørformet kobber frem for massivt kobber til elektriske forbindelser?"

A: Det semi-tubulære design reducerer indstillingskraften med 70 %, mens den samme 100 % IACS-ledningsevne bevares. For produktion af store mængder - som solcelleinverter-kabinettet ovenfor - betyder dette hurtigere montering, lettere presser og lavere værktøjsslid. Solid kobbernitter er stadig det rigtige valg til strukturelle applikationer, hvor der kræves maksimal forskydningsstyrke. Til de fleste elektriske forbindelser giver semi-tubular mere end nok styrke med bedre produktionseffektivitet.

Spørgsmål: "Mine halvrørsnitter af kobber revner under installationen - hvad forårsager dette, og hvordan kan jeg rette det?"

A: Revner under afbinding er et af de mest almindelige problemer, vi hører om med semi-rørnitter af kobber. Kobber er blødt og sejt, men det kan stadig revne, hvis forholdene ikke er rigtige. Her er de mest sandsynlige årsager og løsninger:

Årsag 1:Tøndelængden er for kort til din materialestabel. Hvis tøndens længde ikke strækker sig 1,5-2,0 mm ud over din materialetykkelse, bunder den hule sektion ud, før clinchen dannes - væggen har ingen steder at tage hen og revner. Løsning: Mål din samlede staktykkelse og tilføj 1,5–2,0 mm. Vi kan justere tøndens længde på din næste ordre.

Årsag 2:Indstillingskraften er for høj. Kobber er blødt – det behøver ikke det samme tryk som stål. Halvrørsnitter behøver kun 25-30 % af den kraft, der kræves til solide nitter. Hvis din presse er sat for højt, vil den hule væg revne i stedet for at rulle glat. Løsning: Reducer indstillingskraften med 30 % og test igen.

Årsag 3:Hulstørrelsen er for stram. Hvis hullet er underdimensioneret, komprimeres tønden for meget under indføringen, hvilket svækker væggen, før hærdningen overhovedet begynder. Løsning: Øg hulstørrelsen til skaftdiameter + 0,15–0,20 mm.

Årsag 4:Hulrummets dybde er for dyb. Hvis hulrummet overstiger 55 % af tøndens længde, er den resterende væg for tynd til at understøtte den rullende handling. Løsning: Vi kan justere kavitetsdybden til 45–50 % af tøndens længde på din næste ordre.

Hvis du oplever revner, og ingen af ​​disse løsninger løser problemet, så send os en prøve af dine revnede nitter og din materialestabel. Vi analyserer fejlen og anbefaler en specifik rettelse – uden beregning.
