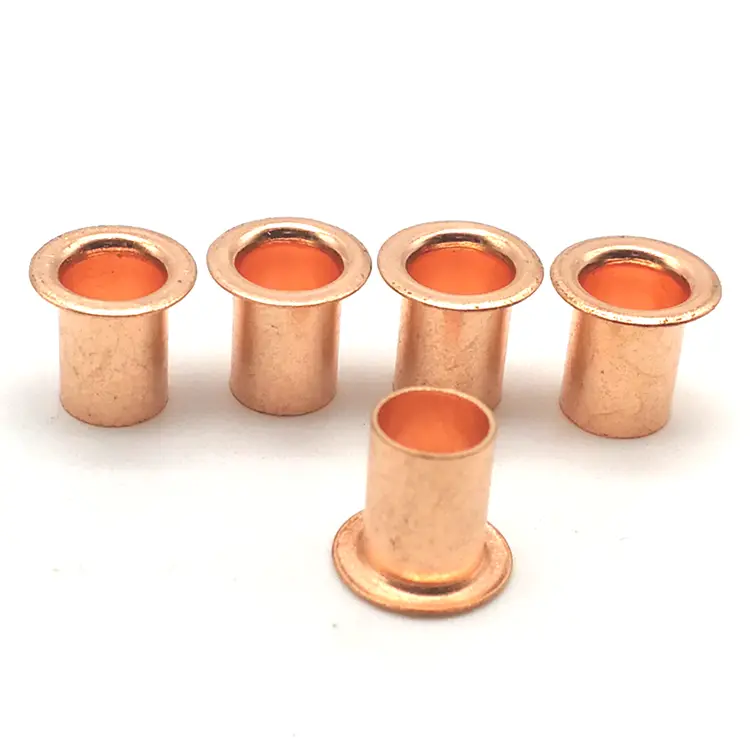

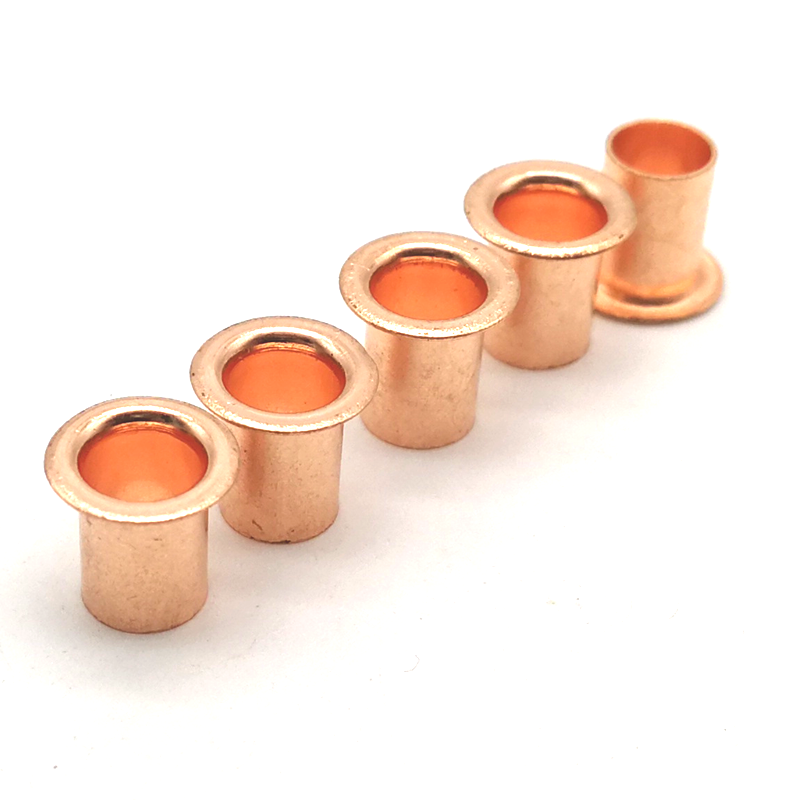

Kobberrørsnitter

Kobberrørnitter er helt hule fastgørelseselementer lavet af C11000 rent kobberrør. Kobber tilbyder den højeste elektriske og termiske ledningsevne af ethvert almindeligt nittemateriale – 100 % IACS – og er naturligt antimikrobielt. Kombiner disse egenskaber med lavkraftsinstallationen af ​​et hult skaft, og du får en fastgørelsesanordning, der kan føre strøm, overføre varme og modstå bakterier - alt sammen mens den hærder med minimal kraft.

Når din enhed skal lede elektricitet, flytte varme eller opretholde en hygiejnisk overflade - de er det konstruerede svar.

Kobber vs. Messing – Konduktivitetssammenligningen

Vælg kobber, når: Nitten skal føre elektrisk strøm. Enheden skal overføre varme. Antimikrobielle egenskaber er påkrævet. Du har brug for den højeste ledningsevne, der findes i et hult fastgørelseselement.

C11000 Kobber – Materialeegenskaber

Vi fremstiller dem af C11000 rent kobber:

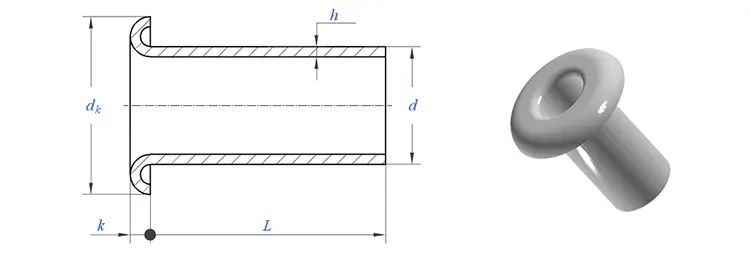

Hovedstile – hvad vi tilbyder

Kobberrørnitter fås i tre hovedtyper:

Én reel anvendelse – Elektrisk jordforbindelse til samleskinne

En producent af elektrisk distributionsudstyr havde brug for en ledende, permanent fastgørelsesanordning til jording af samleskinneforbindelser. De tidligere messingnitter gav ~28 % IACS-ledningsevne – ikke nok til højstrømsapplikationen. Solide kobbernitter gav 100 % IACS, men krævede høj indstillingskraft, der lejlighedsvis beskadigede samleskinnens isolering. Kunden havde brug for kobbers ledningsevne med lavkraftinstallation af en hul nitte.

Vi leverede C11000 kobberrørnitter – 6,0 mm skaft, 11,0 mm rundt hoved, 12,0 mm tøndelængde, almindelig finish. Det 100 % IACS-kobber leverede den elektriske ydeevne, der krævedes. Den fuldt hule aksel fløj udad med minimal kraft - ingen skader på samleskinnens isolering. Den naturlige kobberoverflade dannede over tid en beskyttende patina. Kunden testede 500 nitter på tværs af 100 samleskinnesamlinger. Efter 5.000 termiske cyklusser og vibrationstest, nul ledningsevnetab, nul fejl. De bestiller nu vores nitter i partier på 100.000 styk årligt.

Hvordan vi fremstiller dem - Rørskæring + overskrift

Kobberrørnitter starter som kobberrør. Kobber er blødt og duktilt, hvilket gør det ideelt til rørbaseret fremstilling.

1. Indkøb af rørlager– Certificeret C11000 kobberrør fra godkendte møller. Hver batch leveres med et mølletestcertifikat og varmenummer.

2. Indgående materialeinspektion– Rørmateriale kontrolleret for udvendig diameter (±0,02 mm), vægtykkelse og materialesammensætning (spektrometer). Rør uden for specifikation afvises.

3. Rørskæring– Røret er skåret til præcis emnelængde. Hvert emne bliver til én nitte.

4. Overskrift– Det afskårne røremne anbringes i en headerpresse. En karbidmatrice danner hovedet (rundt, fladt eller forsænket) i den ene ende.

5. Trimning– Blink rundt om hovedkanten er fjernet.

6. Tumling– Mikrograter er elimineret.

7. Sluteftersyn– 100% optisk sortering. AQL prøve manuelt verificeret. Dimensionsrapport, materialecertifikat og overensstemmelsescertifikat udstedt.

Eksempel leveringstid:5-7 dage standard; tilpasset værktøj: 15-20 dage.

Vores kvalitetskontrolproces

Vi følger et lagdelt inspektionssystem for hvert parti af kobberrørnitter - fra indgående materiale til færdigt produkt.

Inspektion af indgående materiale – Rørbeholdningen kontrolleres for udvendig diameter, vægtykkelse og materialesammensætning. Spektrometer verificerer C11000 kobberkvalitet (≥99,9%). Ethvert materiale uden for specifikation afvises, før det når produktionsgulvet.

Opsætning og førstegangskontrol – Når værktøj er installeret, undersøges de første 10 nitter under forstørrelse for overfladefejl. Hver dimension – hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og vægtykkelse – måles på en optisk komparator. Batchen kan ikke fortsætte, medmindre alle dimensioner matcher tegningen.

Overvågning i processen – Under masseproduktion trækker operatører 5 nitter for hver 500 stykker. Kritiske dimensioner kontrolleres med digitale skydelære. Enhver drift ud over tolerancen udløser et øjeblikkeligt trykstop og værktøjsjustering.

Clinch-verifikation – For hver 2.000 stykker sætter vi 3 nitter i en prøve af dit faktiske materiale. Den rullede clinch inspiceres for symmetri, tæthed og revnefri dannelse. Dette bekræfter, at nitten fungerer korrekt i din samling.

Korrosionstest (hvis påkrævet) – Til udendørs eller marine applikationer placeres prøver i vores saltspraykammer i henhold til ASTM B117. Der udstedes et certifikat med partiet.

Afsluttende udgående inspektion – Hver nitte passerer gennem en optisk sorteringsmaskine med højhastighedskameraer. Afvisninger kasseres automatisk. Efter sortering verificeres en tilfældig AQL-prøve (Niveau II, 1.0) manuelt.

Alle inspektionsoptegnelser opbevares i fem år og følger med hver forsendelse. Hvis der nogensinde opstår et feltproblem, kan vi spore partiet og trække hele filen.

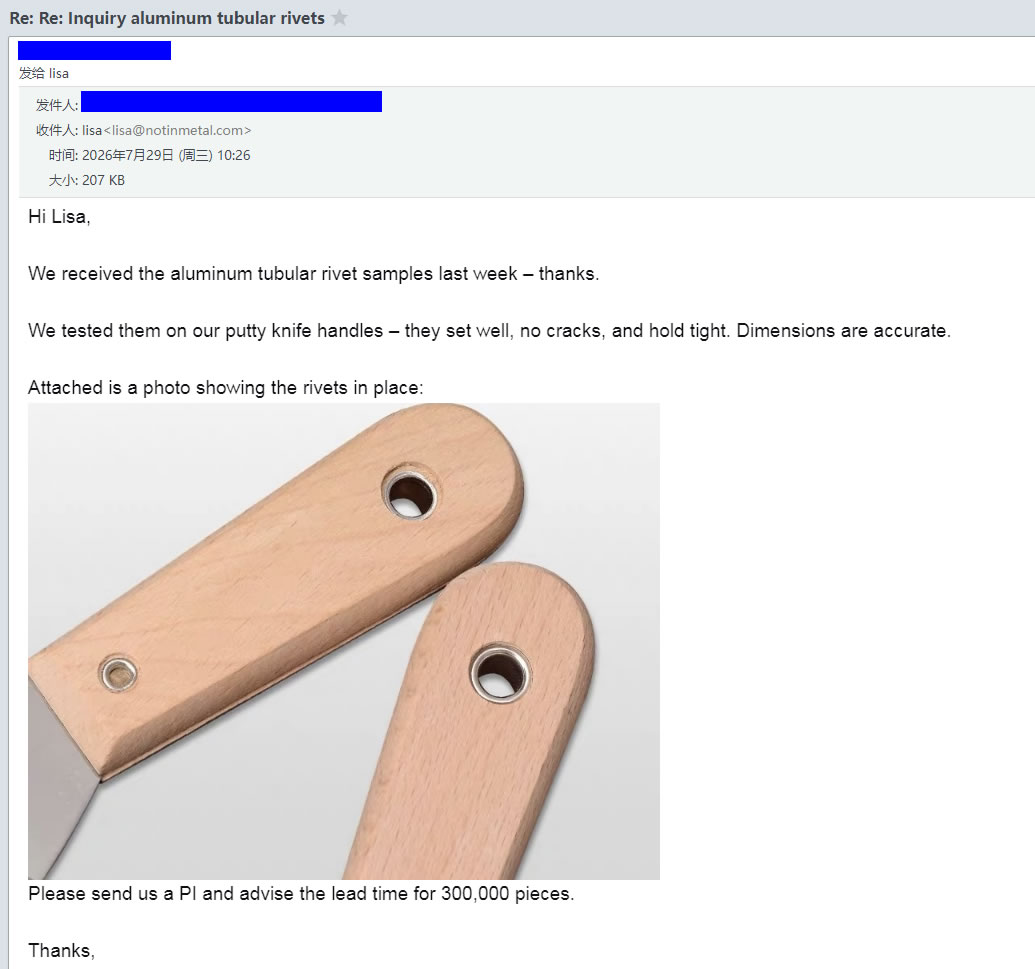

Hvad vores kunder siger – rigtig feedback

Vi lader vores kunder tale for os. Billederne ovenfor viser reel feedback fra producenter, der har brugt vores rørnitter i deres produktionslinjer – fra elektrisk udstyrsbyggere til marine hardwareleverandører til fødevareudstyrsproducenter.

Vi opretholder fuld sporbarhed og kvalitetsdokumentation for hver batch:

• Materialecertifikater – Mølletestcertifikater, der kan spores til original spole
• Dimensionelle inspektionsrapporter – Faktiske målinger fra hver batch
• Konduktivitetstestrapporter – IACS-verifikation (hvis anmodet)
• Overensstemmelsescertifikat – Signeret, batch-sporbar

Tre spørgsmål, vi besvarer ofte

Spørgsmål: "Hvorfor vælge rørnitter af kobber frem for rørnitter af messing til elektriske applikationer?"

A: Kobber giver 100 % IACS-ledningsevne; messing tilbyder ~28%. Hvis din nitte skal føre strøm, er kobber det rigtige valg. Messing er hårdere og giver bedre slidstyrke til mekaniske applikationer - men for elektrisk ledningsevne, termisk ledningsevne eller antimikrobielle krav vinder kobber hver gang. Til samleskinnehuset ovenfor havde kunden brug for 100 % IACS-ledningsevne, så kobber var det eneste valg.

Spørgsmål: "Æder de? Hvorfor skifter de farve?"

A: Kobber ruster ikke – det danner en beskyttende patina over tid. Denne patina beskytter faktisk det underliggende metal og forlænger dets levetid i udendørs miljøer. Farveændringen fra lys rød til mørkebrun eller grøn er kosmetisk og påvirker ikke mekanisk eller elektrisk ydeevne. Hvis du har brug for at bevare en lys finish, skal du angive tumlede (lyse) eller lakerede kobberrørnitter. Til samleskinnekassen ovenfor valgte kunden en almindelig finish, fordi patinaen var acceptabel i det indendørs elektriske kabinet.

Q: "Hvor er de almindeligt brugt?"

A: De bruges på tværs af en lang række industrier, hvor ledningsevne eller antimikrobielle egenskaber er kritiske:

Til samleskinnekassen ovenfor var kobberrørnitter det rigtige valg – de leverede 100 % IACS-ledningsevne med lavkraftinstallation, hvilket eliminerede skaden forårsaget af solide kobbernitter.
