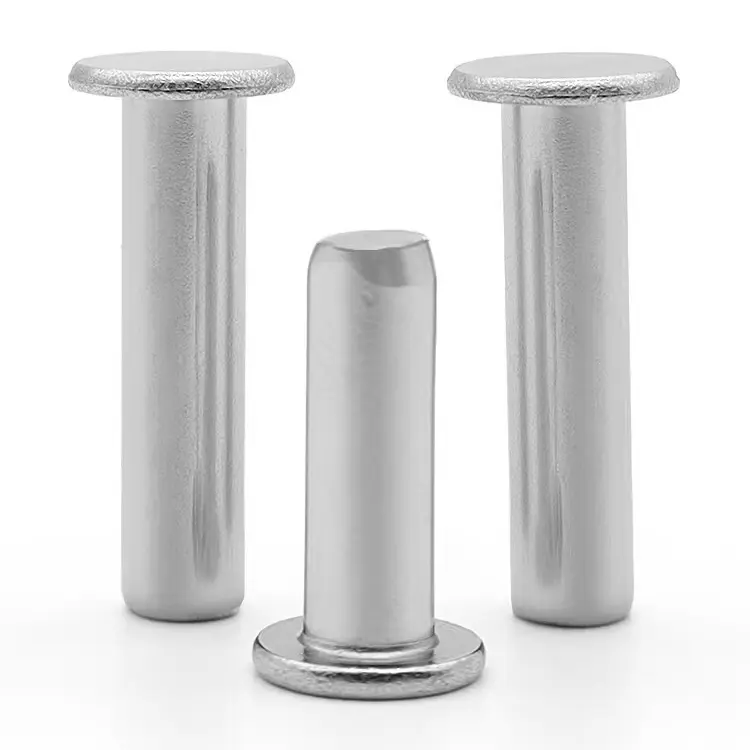

Solide nitter med fladt hoved

Solide nitter med fladt hoved løser et problem, som enhver designer står over for: hvordan man får maksimal holdekraft på et begrænset rum. Det flade hoved sidder lavere end nogen anden ikke-forsænket solid nitte – typisk 15-25 % af skaftets diameter i hovedhøjde. For en 5 mm nitte er det kun 0,8-1,2 mm fremspring over overfladen.

Dette er ikke en semi-rørformet nitte med reduceret styrke. Dette er en solid nitte – fuld skaftdiameter, fuld forskydnings- og trækstyrke – med et hoved, der forsvinder ind i din samling. Når du har brug for styrke og frigang i samme fastgørelse, er dette svaret.

Den flade hovedforskel – styrke der passer

Fladt hoved er ikke bare en form. Det er en løsning på en specifik designbegrænsning.

• Laveste profil – 15–25 % af skaftdiameter i hovedhøjde; lavere end runde, ovale eller truss hoveder
• Ingen speciel hulforberedelse – Kun lige hul; ingen forsænkning nødvendig
• Fuld styrke – Solid konstruktion giver 100 % forskydnings- og trækstyrke
• Skydeafstand – Lav nok til at frigøre glidemekanismer, stabelbare samlinger og tætte kabinetter

Solid er den stærkeste nittekonstruktion. I modsætning til halvrørsnitter, der er afhængige af, at tynde vægge ruller udad, bruger solide nitter hele skaftdiameteren til at danne clinchen.

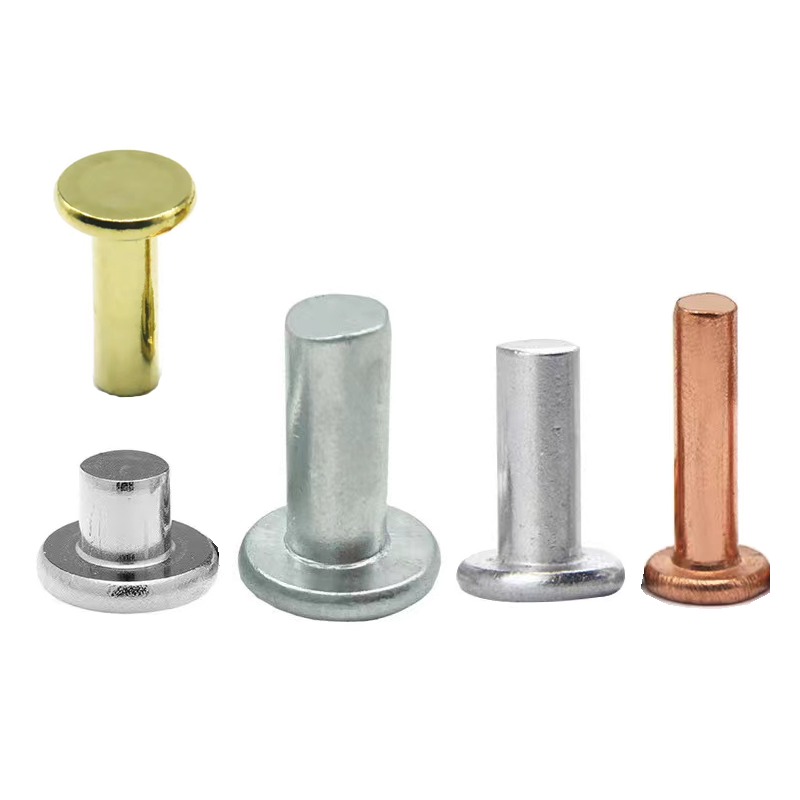

Fem materialer – Vælg, hvad der passer til din samling

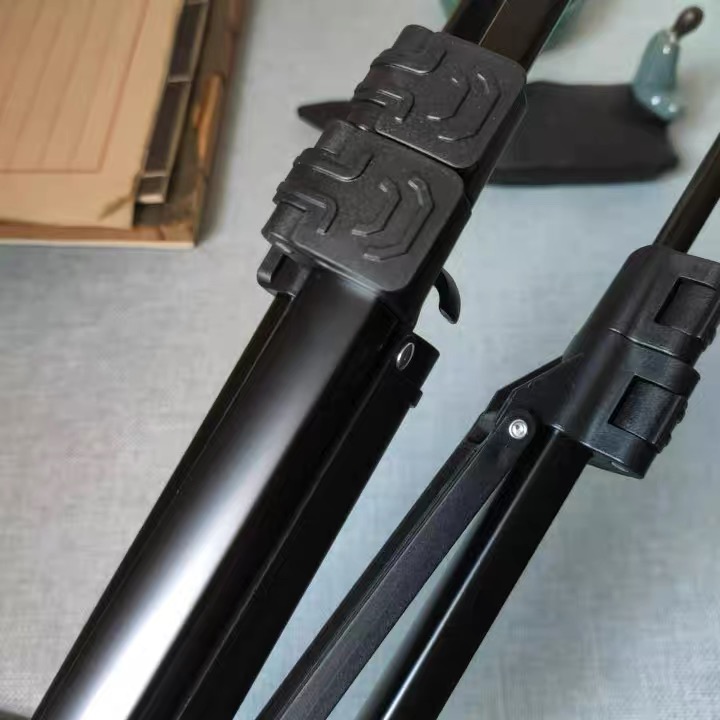

Én applikation – Kamerastativbenhængsel

En producent af professionelle kamerastativ havde brug for en nitte til benhængselsamlingen. Bensektionerne teleskoperer og foldes – ethvert udragende nittehoved ville skrabe mod det indvendige benrør under forlængelse og tilbagetrækning. De originale semi-tubulære nitter gav lav frigang, men manglede styrken til at opretholde klemkraften ved gentagen brug. Kunden havde brug for fuld solid styrke med en tætsiddende profil.

Nuote Metals leverede 304 solide nitter i rustfrit stål med fladt hoved – 4,0 mm skaft, 8,0 mm fladt hoved, 12,0 mm samlet længde, passiveret finish. Det flade hoved sad kun 0,8 mm over overfladen - lavt nok til at rense det indvendige benrør helt. Den solide konstruktion leverede permanent klemkraft, der ikke ville løsne sig over tusindvis af forlængelsescyklusser. 304 rustfrit gav korrosionsbestandighed mod sved og udendørs forhold.

Kunden testede nitterne på tværs af 500 stativer. Efter 10.000 forlængelses-tilbagetrækningscyklusser og et års brug i marken, ingen løsning, ingen afskrabning, ingen rust. Kunden har siden brugt over 500.000 solide nitter med fladt hoved på tværs af hele deres stativlinje.

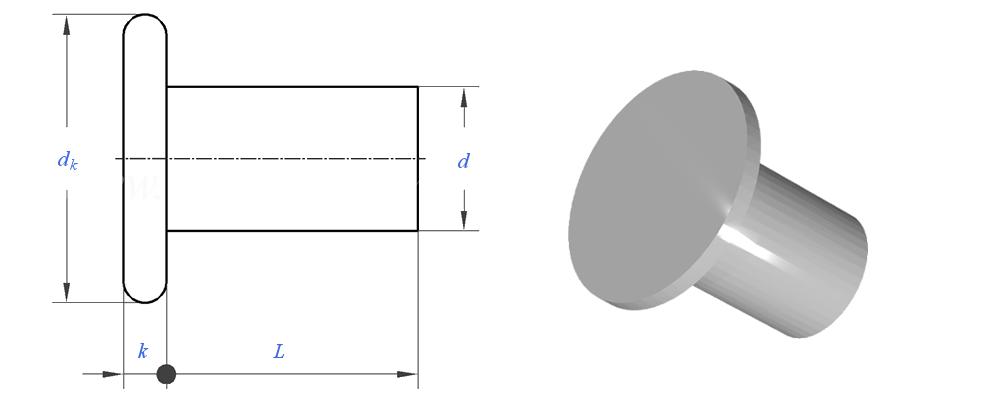

Brugerdefinerede dimensioner – Bygget efter dine specifikationer

Vi fremstiller solide nitter med fladt hoved efter dine nøjagtige specifikationer. Skaftdiametre fra 0,8 mm til 8,0 mm er tilgængelige, med samlede længder tilpasset din materialestabeltykkelse.

Hvad vi har brug for fra dig:

• Skaftdiameter – fra 0,8 mm til 8,0 mm
• Hoveddiameter – flad, tilpasset dit designkrav
• Samlet længde - eller din samlede materialestabeltykkelse
• Materiale - stål, rustfrit stål, messing, kobber eller aluminium
• Finish – zink, passiveret, lakeret, anodiseret eller almindelig

Standardstørrelser på lager – ingen værktøjsafgift for eksisterende specifikationer. Brugerdefinerede hoveddiametre og specielle geometrier kan kræve værktøj; vi rådgiver på tilbudsstadiet.

Sådan laver vi solide nitter med fladt hoved – præcision i kold retning

Flade hoveder er sværere at danne end runde hoveder. Metallet vil rynke ved den skarpe overgang fra skaft til hoved. Vores kold-heading-proces forhindrer det – og sikrer perfekt fladhed hver gang.

Processen i rækkefølge:

• Trådtrækning – Råmaterialet trækkes til nøjagtig skaftdiameter med en tolerance på ±0,02 mm. Dette sikrer, at hver nitte passer til dit hul konsekvent.
• Kold overskrift – En flertrins formningsproces skaber det flade hoved. Nøgleforskellen fra andre hovedtyper: Et prægningstrin komprimerer hovedet til den endelige tykkelse, fjerner rynker og sikrer fladhed inden for ±0,05 mm. Dette er afgørende for samlinger med lav frihøjde.
• Trimning – Blink rundt om hovedkanten fjernes. Resultatet er en ren, gratfri del, der flugter med dit materiale.
• Tumling – Mikrograter elimineres, hvilket forbereder overfladen til plettering eller belægning.
• Plettering eller belægning – Påføres som specificeret (zink, passivering, lak, anodiseret eller almindelig).

Hvorfor vores flade hoveder forbliver flade:

• Møntningsfasen er ikke valgfri – den er indbygget i processen
• Matricer er poleret for at forhindre klæbning og overflademærker
• Hver batch kontrolleres for hovedfladhed – ikke kun diameter

Kvalitetskontrol – hvad vi tjekker og hvorfor:

Hvor der anvendes solide nitter med fladt hoved

Faste nitter med fladt hoved er det foretrukne valg til lavprofils, højstyrkesamlinger:

• Kamerastativ – Benhængsler, forlængelsesmekanismer, foldeled
• Udemøbler – Sammenklappelige stel, stabelbare stole og borde
• Automotive – Interiørbeklædning, panelsamlinger med frirumsbegrænsninger
• Medicinsk udstyr – Hygiejne-kritiske overflader, forebyggelse af handsker
• Industrielt udstyr – Kontrolpaneler, maskinskærme, glidende komponenter
• Elektronikskabe – Chassissamlinger med tæt frigang
• Aerospace – Indvendige paneler, sædekomponenter
• Bagage – Håndtag skinner, glidemekanismer

Globale kunder, dokumenteret kvalitet

Vi arbejder med producenter på tværs af Nordamerika, Europa og Asien – fra kameraudstyrsmærker til billeverandører til producenter af medicinsk udstyr. Billederne ovenfor viser nogle af vores værdsatte partnere, der besøger vores anlæg, samarbejder om skræddersyede projekter og deler deres erfaringer med solide nitter med fladt hoved.

Vi stoler ikke på krav. Hver forsendelse inkluderer komplet sporbar dokumentation:

• Mølletestcertifikat – Kemisk sammensætning og trækegenskaber
• Dimensionel inspektionsrapport – Faktiske målte værdier fra partiet
• Pletteringscertifikat – tykkelsesverifikation (hvis relevant)
• Overensstemmelsescertifikat – Signeret, batch-sporbar

Vi vedligeholder også:

• ISO 9001:2015 – Certificeret kvalitetsstyringssystem
• RoHS-overholdelse – Verificeret ved SGS-test
• REACH-overensstemmelse – Aktuel SVHC-erklæring

Tre spørgsmål, vi besvarer ofte

Spørgsmål 1: Hvad er forskellen mellem en fladhovedet solid nitte og en fladhovedet semi-rørformet nitte?

A: Forskellen er haledesignet. En solid nitte med fladt hoved er helt solid - hele skaftet deformeres under installationen, hvilket giver maksimal forskydnings- og trækstyrke. En fladhovedet semi-rørformet nitte har et hult hulrum ved halen, hvilket reducerer indstillingskraften med 70 %, men giver 80-90 % solid styrke. Begge har det samme lavprofilhoved. Vælg solid til strukturelle, bærende og permanente samlinger, hvor maksimal styrke er påkrævet. Vælg semi-rørformet til produktion af store mængder, hvor installationshastigheden er kritisk, og belastningerne er moderate. Til stativet ovenfor var solid det rigtige valg, fordi kunden havde brug for permanent spændekraft i en bevægelig enhed.

Q2: Hvilke materialer er tilgængelige til faste nitter med fladt hoved?

A: Vi fremstiller solide nitter med fladt hoved i fem materialefamilier:

• Kulstoffattigt stål – Stærkest, mest omkostningseffektivt, zink- eller forniklet
• Rustfrit stål (304/316) – Permanent korrosionsbestandighed, passiveret som standard
• Messing (C2680) – Ledningsevne, ikke-magnetisk, dekorativ
• Kobber – Højeste elektriske/termiske ledningsevne
• Aluminium (5052/5056) – Letteste, ikke-magnetisk

Hvordan vælger jegct den korrekte samlede længde for en fladt hoved solid nitte?

A: Vælg en længde, der efterlader 1,2-1,5 gange skaftdiameteren, der stikker ud forbi din materialestabel efter indsættelse. For eksempel, hvis du forbinder to 2 mm ark (i alt 4 mm) med et 5 mm skaft, skal du bruge 1,2 × 5 mm = 6 mm skaft, der stikker ud. Samlet længde = 4mm (stak) + 6mm (fremspring) = 10mm. Dette fremspringende materiale danner det andet hoved under hærdning. Send os din materialestabeltykkelse, så anbefaler vi den nøjagtige længde.

Hvad vi garanterer ved hver enkelt fladhovedet solid nitte

Vi sælger ikke kun nitter. Vi garanterer:

• Styrke– forskydningsstyrke opfylder eller overgår dine specifikationer
• Passe– skaftdiameter inden for ±0,05 mm af din specifikation
• Profil– Hovedhøjde inden for ±0,05 mm for samlinger med lav frihøjde
• Materiale– sammensætning verificeret med spektrometer på hver spole
• Clinch– testet på dit materiale inden forsendelse
• Levering– 5–7 dage for standardstørrelser, 10–12 dage for brugerdefinerede

Hvis en nitte i din forsendelse ikke opfylder disse standarder, vil vi arbejde sammen med dig for at løse problemet hurtigt – uanset om det sker ved udskiftning, ombearbejdning eller procesjustering.
