Højhastighedsstempling

I den konkurrenceprægede verden af ​​metalformning påvirker hastigheden direkte omkostningerne. Højhastighedsstempling er fremstillingsprocessen, der leverer tusindvis af præcisionskomponenter i minuttet - hvilket gør det til det foretrukne valg for industrier, der kræver store mængder af små til mellemstore metaldele.

Nuote Metalsdriver en dedikeret højhastighedsstempling med presser i stand til 200 til 1.200 slag i minuttet. Vores højhastighedsstemplingslinjer producerer milliarder af dele årligt til automobil-, elektronik-, medicinske og forbrugsgoder.

Hvad er højhastighedsstempling?

Højhastighedsstempling er en metalformningsproces, der bruger tilpassede progressive matricer monteret på presser, der cykler med betydeligt højere hastigheder end konventionel stempling. Typiskhøjhastighedsstemplingopererer med 200–1.200 slag i minuttet (SPM), sammenlignet med 30–80 SPM for standardpresser.

Dehøjhastighedsstemplingproces fører metalspole gennem et glattejern og ind i pressen. Hvert slag udfører flere operationer - gennemboring, blankning, bøjning, prægning - samtidigt. Dele forlader matricen med hastigheder målt i tusindvis i timen.

Nøglekarakteristika ved højhastighedsstempling:

Ekstremt høj produktion – Millioner af dele om ugen fra et enkelt tryk

Snævre tolerancer – Opretholdt gennem stiv matricekonstruktion og pressestabilitet

Minimalt arbejde – Fuldt automatiseret spole-til-del produktion

Lavere stykpris – Høj volumen afskriver omkostningerne til værktøj og opsætning

Hvorfor vælge Nuote Metals til højhastighedsstempling?

Specialiseret udstyrsflåde

Nuote Metalsopretholder en presselinje, der er specielt konfigureret til højhastighedsstempling. Alle presser har avanceret vibrationsdæmpning og præcisionsstyringssystemer.

Værktøjsekspertise til højhastighedsstempling

Højhastighedsstemplingstiller ekstreme krav til matricekonstruktionen. Nuote Metals designer og bygger progressive matricer specielt til højhastighedsdrift:

--Hårdmetalslag og skær – Slidstyrke til millioner af slag

--Balancerede matricesektioner – Reduceret vibration ved høje cyklushastigheder

--Positiv deludkastning – Luft- eller fjederstifter til at rydde matricen ved hvert slag

--Smøresystemer – Mikrotågeapplikatorer til ensartet coilcoating

--Hurtigt skift matricesæt - Under 30 minutter for diesbytte

Tekniske muligheder for Nuote Metals højhastighedsstempling

Materialekompatibilitet til højhastighedsstempling

Ikke alle metaller klarer sig lige ved højhastighedsstempling.Nuote Metalshar valideret følgende materialer til højhastighedsproduktion:

Dimensionstolerancer, der kan opnås med højhastighedsstempling

På trods af høje cykelfrekvenser,Nuote Metalsopretholder snævre tolerancer gennem in-die sensing og valg af værktøjsstål.

Produktionsvolumener til højhastighedsstempling

Højhastighedsstemplinger mest økonomisk ved større volumener.Nuote Metalsgiver vejledning om volumenniveauer.

Anvendelser, der egner sig bedst til højhastighedsstempling

Nuote Metalshar anvendt højhastighedsstempling på tværs af mange industrier. Nedenfor er karakteristiske delfamilier.

Elektriske og elektroniske komponenter

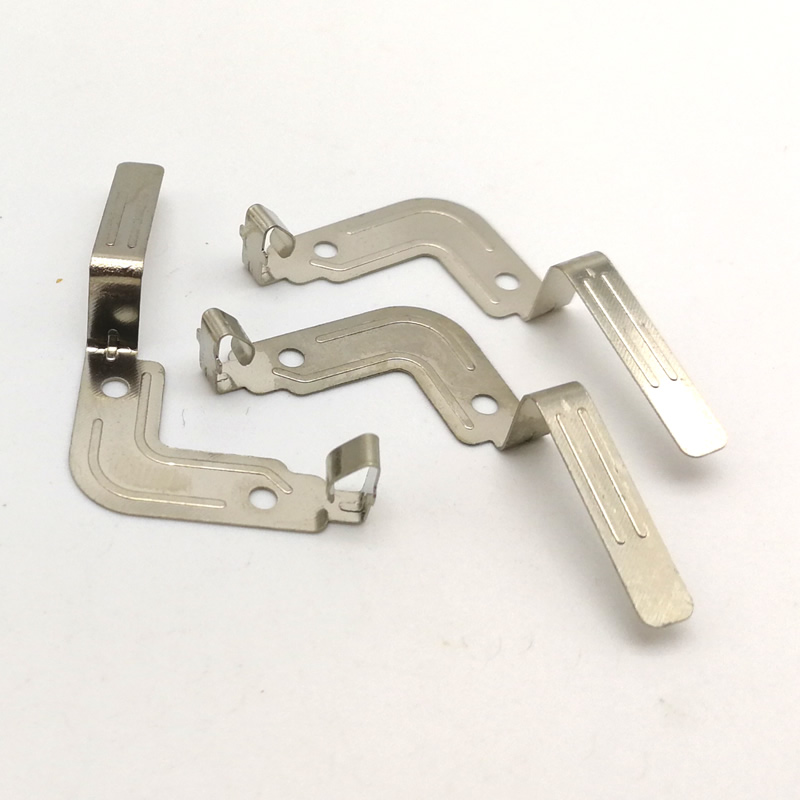

Batterikontakter og møntcelleterminaler

Relæ og omskifterblade

Stikben og stikkontakter

Afskærmningsdåser (EMI/RFI)

Blyrammer til halvledere

Slipringe og børsteholdere

Automotive Fasteners og Clips

Ledningsklemmer og holdere

Slangeklemmer (båndstil)

Sikringsboks terminaler

Sensor monteringsbeslag (lille format)

Pakninger og shims

Komponenter til sikkerhedsselespænde

Komponenter til medicinsk udstyr

Kirurgiske instrumentkæber (stemplede emner)

Implanterbare enhedshuse (tyndvæg)

Kateterforbindelsesringe

Ortopædiske skruetrækker bits (stemplede formularer)

Diagnostiske teststrimmelkontakter

Forbrugerprodukter

Lynlås tænder og skydere

Tryklåskomponenter

Nøglekontaktkupler (metal)

Batterikontakter til legetøj og fjernbetjeninger

Fjederclips til kuglepenne og værktøj

Industri og hardware

Låseskiver og holderinge

Klemrækker og ører

Kabelbindere (versioner af metalmodhager)

Afstandsstykker og afstandsstykker

Navneskilte og seriel tags

Kvalitetssikring i højhastighedsstempling – EEAT-principper

Nuote Metalsdemonstrerer erfaring, ekspertise, autoritativitet og tillid gennem strenge proceskontroller skræddersyet tilhøjhastighedsstempling.

Erfaring med High-Speed ​​Die Design

Vores værktøjsingeniører har designet over 500 progressive matricer til højhastighedsstempling på tværs af tre årtiers kombineret erfaring. Hver matrice gennemgår finite element-analyse (FEA) for at forudsige strimmelbevægelser og vibrationstilstande før fremstilling.

Ekspertise i In-Process Monitoring

Højhastighedsstempling kræver kvalitetsfeedback i realtid. Nuote Metals beskæftiger:

Optiske sensorer – Registrer tilstedeværelse og form af dele ved hvert slag

Lasermikrometre – Mål kritiske bredder ved 1.000 aflæsninger i sekundet

Hvirvelstrømstest – Bekræft materialets hårdhed og revner (for sikkerhedsdele)

SPC-software – Sporer dimensionelle tendenser og alarmer ved drift

Autoritativitet gennem brancheoverholdelse

Vores højhastighedsstempling er certificeret til:

ISO 9001:2015 – Fuld kvalitetsstyring

IATF 16949 – Kvalitetsstandard for biler (tilgængelig til bilprojekter)

IPC-A-610 – Acceptabilitet for elektroniske samlinger (hvor relevant)

RoHS & REACH – Materialeoverholdelse for alle producerede dele

Tillid gennem datagennemsigtighed

For hver højhastigheds-stemplingsordre leverer Nuote Metals:

Første artikelinspektionsrapport – 100% målte dimensioner

Undersøgelse af proceskapacitet (Cpk) – Til kundekritiske dimensioner

Materialecertifikater – Kan spores til original mølle

Prøvedele – 20 styk sendes før fuld produktion

Højhastighedsstempling vs. konventionel stempling – en sammenligning

Når du vælger en fremstillingsproces, er det vigtigt at forstå afvejninger.

Nuote Metalsanbefaler højhastighedsstempling, når det årlige volumen overstiger 500.000 stykker, og delens geometri er primært flad eller involverer milde bøjninger.

Ofte stillede spørgsmål om højhastighedsstempling

Nedenfor er de mest almindelige tekniske henvendelser modtaget af Nuote Metals vedrhøjhastighedsstempling.

Q1: Hvad er det mindste årlige volumen, der kræves for at retfærdiggøre omkostningerne til højhastighedsstemplingsværktøj?

A: Nulpunktspunktet for højhastighedsstempling afhænger af delens kompleksitet og materiale. Som en generel regel fra Nuote Metals bliver højhastighedsstempling økonomisk fordelagtig, når årlige mængder overstiger 500.000 styk for simple dele (skiver, clips, terminaler) eller 200.000 styk for moderat komplekse dele (flere bøjninger, snævre tolerancer). Under disse tærskler kan konventionel stempling eller endda CNC-stansning give lavere samlede omkostninger, når værktøjsafskrivning overvejes. For eksempel koster en typisk højhastighedsstempling progressiv matrice med hårdmetalindsatser $8.000-$20.000 afhængigt af stationsantal. Hvis den matrice producerer dele til $0,01 hver i forhold til konventionel stempling til $0,03 hver, er besparelsen per del $0,02. Terningen betaler sig selv efter 400.000-1.000.000 stykker. Nuote Metals giver en gratis prissammenligningsanalyse til din deltegning - vi beregner stykpris for både konventionelle og højhastighedsstemplingsmetoder.

Q2: Kan højhastighedsstempling producere dele med komplekse tredimensionelle former, såsom dybtrukne kopper eller multi-vinkel beslag?

A: Højhastighedsstempling er bedst egnet til dele, der overvejende er flade eller har en blid formning (bøjningshøjder op til 3-4 gange materialetykkelsen). Dybtrækning (kopdybde større end diameter) eller komplekse flervinklede beslag kræver generelt langsommere pressehastigheder (30-80 SPM) for at tillade materialet at flyde korrekt uden at rive eller rynke. Nuote Metals kan dog inkorporere begrænset formning i højhastighedsprægeforme - for eksempel prægede ribber, lavvandede fordybninger, offset bøjninger (Z-former) og simple U-bøjninger op til 90 grader. Hvis din del kræver dybtrækning over 8 mm eller flere sammensatte bøjninger, anbefaler vi vores konventionelle stanselinje, som opererer ved 60-100 SPM, men kan håndtere mere komplekse geometrier. Kontakt Nuote Metals med din 3D-model, og vores ingeniører vil rådgive, om højhastighedsstempling er teknisk mulig for din specifikke geometri.

Spørgsmål 3: Hvordan bevarer Nuote Metals dimensionsstabilitet under lange højhastighedsstemplingsløb (millioner af slag)?

A: At opretholde præcision over millioner af slag er kerneudfordringen ved højhastighedsstempling. Nuote Metals anvender tre strategier. For det første bruger vi hårdmetalskær til alle kritiske skære- og formningsstationer – hårdmetal bevarer skarpe kanter 10-20 gange længere end værktøjsstål, hvilket forhindrer gratvækst og dimensionsforskydning. For det andet er vores højhastighedsprægepresser udstyret med automatiske smøresystemer, der påfører mikroolie på spolen ved hvert slag, hvilket reducerer friktion og varmeopbygning. For det tredje implementerer vi in-die sensing: optiske sensorer overvåger dels tilstedeværelse, og lasermikrometre kontrollerer nøglebredder for hver 10.000 slag. Når en måling nærmer sig kontrolgrænserne, stopper pressen automatisk. Ved at bruge disse metoder udfører Nuote Metals regelmæssigt højhastighedsstemplingsjob på 5-10 millioner dele uden væsentligt slid på værktøjet. Vi leverer løbende Cpk-rapporter for hver 100.000 styk for at demonstrere processtabilitet.

Q4: Hvilke typer defekter er unikke for højhastighedsstempling, og hvordan forhindrer Nuote Metals dem?

A: Højhastighedsstempling introducerer defekttilstande, der ikke ses i langsommere processer. De mest almindelige indbefatter spiralknækning (materiale hober sig op ved matriceindgangen på grund af tilførselsfejl), gnidning (metal overføres til stanseoverflader fra varme) og ufuldstændig stripning (del klæber til stansning og bæres op igen). Nuote Metals forhindrer disse gennem specifikke designfunktioner: Præcisionsfremføringsruller med servostyring (±0,02 mm nøjagtighed), polerede og coatede stanser (TiN- eller TiCN-belægninger reducerer gnidning) og positive afstrygerplader med fjedertryk skræddersyet til materialetykkelsen. Derudover inkluderer vores højhastigheds-stemplingspresser fejlindføringsdetektorer og strimmelbukningssensorer, der stopper pressen inden for et slag. For materialer, der er tilbøjelige til at revne ved høj hastighed (f.eks. halvhårdt rustfrit), kan vi anbefale udglødning eller et andet smøremiddel. Hvis du oplever nogen af ​​disse problemer med en eksisterende leverandør af højhastighedsstempling, kan Nuote Metals gennemgå din del og matricedesign uden beregning.

Hvorfor samarbejde med Nuote Metals til højhastighedsstempling?

At vælge den rigtige højhastighedsstemplingspartner sikrer ensartet kvalitet til den laveste stykpris. Nuote Metals tilbyder:

Dedikerede højhastighedspresser – 200 til 1.200 SPM, 25 til 200 tons

In-house fremstilling af hårdmetalmatrice – Ingen outsourcing forsinkelser

Automatiseret spole-til-del produktion – Minimal arbejdsomkostning pr. del

Tolerancer til ±0,01 mm – Verificeret af laser og optiske systemer

Mængder fra 50k til 50M+ – Fleksibel kapacitet

Materialecertifikater og Cpk-rapporter – Fuld sporbarhed

Global logistik – Forsendelse til over 40 lande

KontakteNuote Metalsi dag for at indsende din tegning til enhøjhastighedsstemplingfeasibility review og volumenbaseret tilbud.
