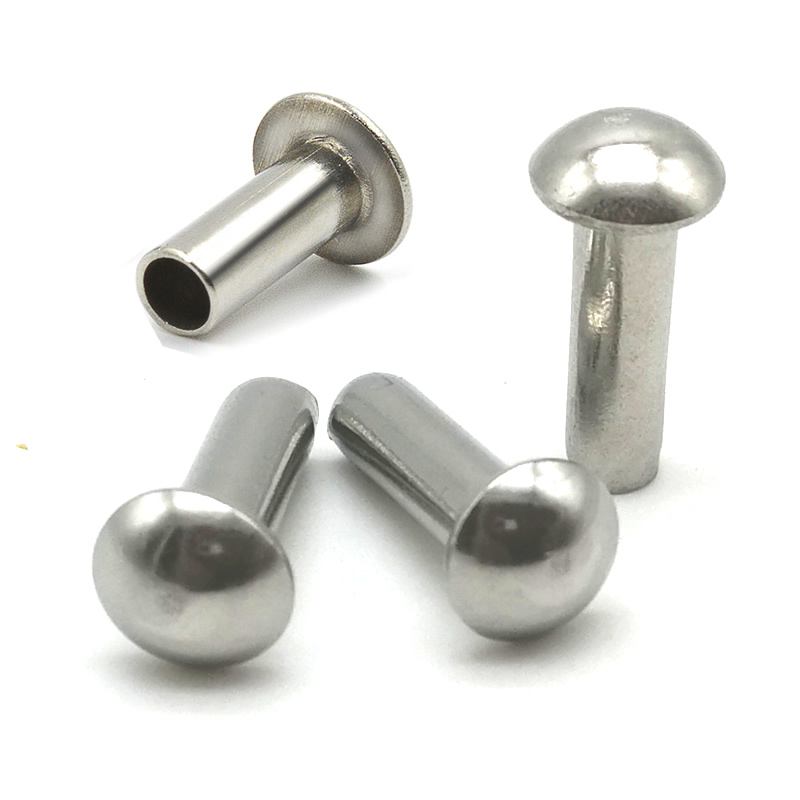

Jernsvampehovednitter

Når du skal sikre store paneler, tagplader eller gulvplader uden at knuse dem, kommer standardnittehoveder ofte til kort – de trækker enten gennem tynde materialer eller stikker for højt ud og bliver snublefarlige. Jernsvamphovednitten løser begge problemer.

Hos Nuote Metals designer vi disse fastgørelseselementer med et usædvanligt bredt, forsigtigt hvælvet hoved, der spreder belastningen som en indbygget skive - dækker op til 2,5 × skaftets diameter - samtidig med at profilen holdes lav nok til at undgå at hænge fast. Dette gør dem til det foretrukne valg til byggeri, transport og tungt udstyr, hvor både lastfordeling og overfladesikkerhed har betydning.

Svampehovedets fordel – bred, lav og stærk

Hvad definerer en nitte med svampehoved? Navnet kommer fra dets karakteristiske form: en bred kuppel med flad top med en let radius kant, der ligner en svampehue.

Nøgle geometrifunktioner:

• Hoved diameter:2,0× til 2,5× skaftdiameteren (bredest blandt almindelige hovedtyper)

• Hovedhøjde:0,4× til 0,5× skaftets diameter (lavere end rundt hoved, lidt højere end panden)

• Underside:Flad med en glat filetradius ved krydset - reducerer spændingskoncentrationen

• Topprofil:Bred og let hvælvet, ikke helt flad som en forsænket

Hvorfor dette betyder noget:

Sammenlignet med et rundt hoved (1,6×d) har svampehovedet omkring 50 % mere bæreareal. Dette ekstra overfladeareal forhindrer gennemtræk i tynde plader og fordeler spændetrykket jævnt, hvilket reducerer risikoen for materialedeformation omkring hullet.

Praktisk fordel:I mange applikationer eliminerer svampehovedets brede bæreflade behovet for separate flade skiver – hvilket sparer både materialeomkostninger og monteringstid. Nuote Metals tilbyder dette design som en direkte erstatning for rundhoved + skivesamlinger i tag- og gulvbelægningslinjer.

Tekniske specifikationer – Jernsvampehovednitter

Vi fremstiller efter DIN 674 (nitter til svampehoveder, massive) og DIN 675 (nitter til svampehoveder, semi-rørformede), med fuld brugerdefineret kapacitet.

Kombinerede dimensionelle og mekaniske data

Note:Større hoveddiametre kræver højere formningstryk—Nuote Metals anvender kold overskrift i flere trin for at opretholde dimensionskonsistens uden spændingsrevner.

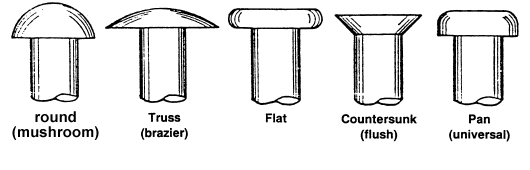

Svampe vs. Runde vs. Pan – En klar beslutningsvejledning

I stedet for et bord, her er, hvordan svampehovedet passer ind i din udvælgelsesproces:

Vælg Svampehovednår du har brug for den bredest mulige bæreflade – især til bløde materialer, tynde tagplader eller gulvpaneler – men også har brug for en lavere profil end et rundt hoved. Den ekstra bredde betyder ofte, at der ikke kræves separat vaskemaskine.

Vælg Rundt hovednår leddet står over for intense vibrationer og stød – den højere kuppel tilbyder overlegen stødabsorbering og maksimal udtræksmodstand.

Vælg Pan Headnår du har brug for bred belastningsfordeling på tynde metalplader, men hoveddiameteren ikke behøver at overstige 2,0×d.

Vælg Forsænketnår overfladen skal være helt jævn uden fremspring overhovedet.

Til de fleste konstruktions-, tag- og platformsanvendelser tilbyder Iron Mushroom Head Rivet den bedste kombination af grebsbredde og lav udsyn. Nuote Metals kan hjælpe dig med at bestemme ud fra din paneltykkelse og materialehårdhed.

Solid vs. Semi-Tubular – Hvilken tjener din samling bedst?

Begge konfigurationer er tilgængelige, men valget påvirker installationshastigheden og ledstyrken markant – især i betragtning af svampens brede hoved.

Praktisk note:Ved brug af svampehoveder på tynde tagplader anbefaler vi semi-rørformede - den lavere indstillingskraft reducerer risikoen for, at det brede hoved "telter" eller løfter det omgivende materiale under clinching.

Muligheder for overfladefinish – Beskyttelse af dine svampehovednitter

Da svampehovednitter ofte bruges i udsatte applikationer som tage og udendørs platforme, er valg af finish afgørende for langsigtet levetid.

Kritiske installationsovervejelser for svampehoveder

Det brede hoved på en svampenitte bringer unikke installationskrav. Følg disse retningslinjer for at sikre et perfekt sæt:

• Hulfrigang:Oprethold d + 0,1–0,3 mm – lidt løsere end andre hovedtyper. Det bredere hoved kompenserer for mindre forskydning, men et for stramt hul øger indstillingskraften og kan få hovedet til at deformeres.
• Materiale stak tolerance:Svampehoveder håndterer tykkere stakke godt på grund af deres store underside, men sørg for, at den samlede tykkelse er inden for 70 % af nitelængden for at tillade korrekt dannelse af butikshoveder.
• Ambolt valg:Brug en flad ambolt med en diameter lig med eller større end hovedet. En mindre ambolt kan bule den brede kuppeloverflade - en kosmetisk defekt, der er synlig på færdige tage.
• Kantafstand:Fordi hovedet er så bredt, skal du holde mindst 2,0×d fra hullets centrum til materialekanten – dette forhindrer kantbrud under afbinding.

Pro tip fra Nuote Metals:Vi kan levere tilpassede amboltspecifikationer og indstillingsparametre, der matcher din nittelinje, hvilket sikrer ensartet hovedudseende på tværs af hver batch.

Applikationsspecifik ingeniørerfaring – Beyond Standard Testing

Hos Nuote Metals kommer vores ekspertise med svampehovednitter fra løsning af ægte tag-, gulv- og paneludfordringer i over to årtier. Vi har set de almindelige faldgruber – hoveddeformation, gennemtræk i tynde plader og galvaniseret belægningsskader under hærdning – og vi har udviklet løsninger i hvert produkt.

Vores unikke værdi:

Simulering fra den virkelige verden:Vi tester vores svampehovednitter på faktiske panelmaterialer (korrugeret stål, fibercementplader, slidbaneplade af aluminium) – ikke kun standard testkuponer – for at validere greb og gennemtræksydelse under markforhold.

Optimering af hovedgeometri:For kunder med usædvanligt tynde materialer (≤1,5 mm) kan vi øge hoveddiameteren til 2,5×d–2,8×d eller reducere hovedhøjden til 0,35×d for at minimere fremspring og samtidig bevare klemkraften.

Belægningsintegritet:Svampehoveder er ofte varmgalvaniserede. Vores HDG-proces inkluderer et spin-off-trin, der forhindrer overskydende zinkopbygning ved hoved-skaft-forbindelsen - en almindelig kilde til off-center siddepladser og revner.

Batch-til-batch-konsistens:Vi overvåger hoveddiameter, højde og filetradius på hvert produktionstrin ved hjælp af optisk måling. Hver batch inkluderer et dimensionscertifikat og efter anmodning en indstillingsrapport, der viser kraftkurver og butikshoveddimensioner for din specifikke materialestabel.

Gennemsigtighed skaber tillid:Vi deler indstillingsdata, testrapporter og endda installationsvideoer med vores kunder – fordi vi mener, at reel ekspertise bevises af resultater, ikke kun certifikater. Dette er Nuote Metals forpligtelse.

Ofte stillede spørgsmål om jernsvampehovednitter

Q1: Kan en svampehovednitter erstatte et rundt hoved plus en skive?

A: I mange tilfælde, ja – og det er en af ​​hovedårsagerne til, at kunderne vælger svampehoveder. Den ekstra brede lejeflade (2,0×–2,5×d) dækker stort set det samme område som et rundt hoved med en separat flad spændeskive, men uden den tilføjede del, håndteringstrin eller mulighed for forskydning af skiven. Dette sparer monteringstid og reducerer lagerkompleksiteten. Men hvis din applikation kræver, at skiven fungerer som en tætning (f.eks. neoprenskive til vandtætning), kan den selvstændige nitte ikke erstatte denne funktion. Hos Nuote Metals kan vi rådgive, om et svampehoved alene er tilstrækkeligt til dit specifikke panelmateriale og belastningskrav.

Spørgsmål 2: Er svampehovednitter egnede til bølgepaptagplader?

A: Absolut – og de er meget udbredt i netop denne applikation. Det brede hoved bygger bro over de høje punkter af korrugerede profiler uden at bule eller skære i pladen. Den lavprofilerede kuppel reducerer også risikoen for fodskader under tagvedligeholdelse sammenlignet med udragende runde hoveder. For de bedste resultater anbefaler vi varmgalvaniserede semi-rørformede svampehoveder - de giver fremragende korrosionsbestandighed, og den lavere indstillingskraft minimerer arkforvrængning. Nuote Metals har leveret millioner af svampehovednitter til kommercielle tagprojekter i Nordamerika, Europa og Sydøstasien.

Spørgsmål 3: Hvorfor revner nogle svampehovednitter ved hoved-skaft-forbindelsen under indstilling?

A: Revner i krydset er næsten altid forårsaget af utilstrækkelig filetradius eller for stor indstillingskraft. Svampehovedets brede diameter skaber en spændingskoncentration, hvor hovedet møder skaftet – hvis radius er for skarp (under 0,3×d), kan materialet ikke flyde ordentligt under opkastning. Hos Nuote Metals opretholder vi en minimumsfiletradius på 0,5×d og kontrollerer den med optisk måling på hver formningsstation. Hvis du oplever revner hos din nuværende leverandør, bedes du kontakte os med dine nittedimensioner og indstillingstryk – vi kan anbefale en geometrijustering, der eliminerer problemet.
