Nitter til jernpander – det smarte valg til tynde plader og bløde underlag

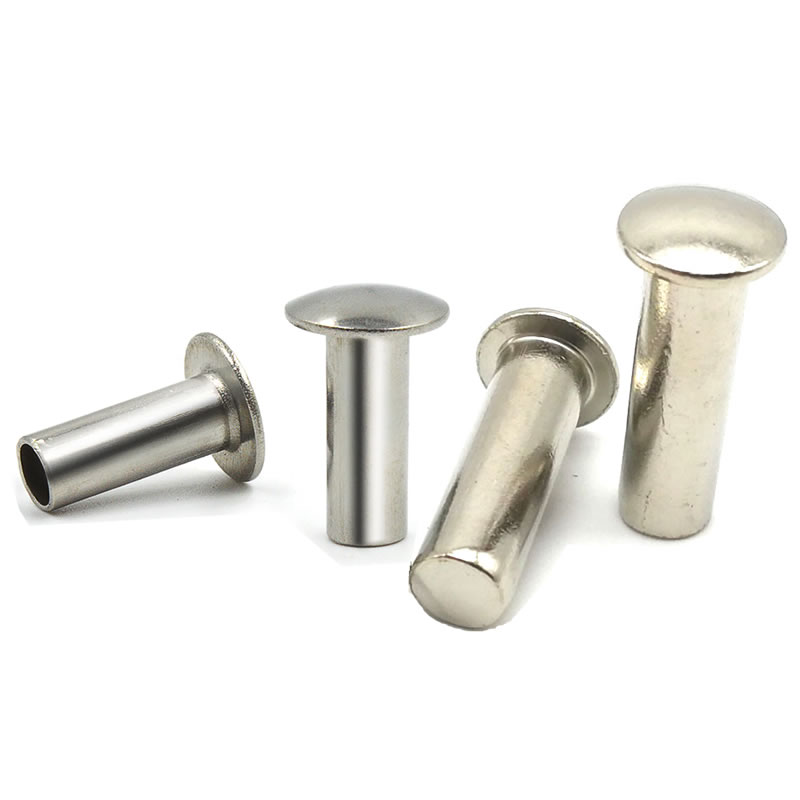

Ved fastgørelse af tynde metalplader, plastikpaneler eller kompositter forårsager standard runde hoveder ofte gennemtræk eller revner. Iron Pan Head Rivet løser dette med et overdimensioneret lavprofilhoved, der spreder belastningen som en indbygget skive. Hos Nuote Metals konstruerer vi disse fastgørelseselementer for at beskytte dit materiale og samtidig levere pålidelige, permanente samlinger.

Pandehovedets brede underside griber et bredere område - hvilket gør det til det perfekte valg til bilinteriør, HVAC-kanaler, buskarosseripaneler og enhver applikation, hvor selve materialet er det svageste led.

Anatomien af ​​et panhoved – hvorfor størrelse betyder noget

Det afgørende træk ved en jernpan-hovednitte er dens hovedgeometri:

• Hoved diameter:1,8× til 2,0× skaftdiameteren (i forhold til rundt hoved ved ~1,6×)
• Hovedhøjde:0,5× til 0,6× skaftdiameteren (lavere end rundhovedets ~0,7×)
• Underside:Flad og glat, hvilket skaber en ensartet lejering

Denne større diameter fordeler klemkraften over et bredere område, hvilket reducerer overfladetrykket. For en 6 mm nitte giver pandehovedet omkring 25 % mere lejeareal end et rundt hoved med samme skaftstørrelse - hvilket betyder, at du kan bruge blødere materialer uden deformation eller fejl omkring hullet.

Tekniske specifikationer

Vi fremstiller efter DIN 603 (semi-rørformet grydehoved) og ISO 1051 (solid grydehoved), med fuld brugerdefineret kapacitet.

Kombinerede dimensionelle og mekaniske data

Brugerdefinerede hovedforhold og længder fås efter anmodning.

Pan hoved vs. rundt hoved – Hvornår skal man vælge hvilket

I stedet for en tabel er her en klar tommelfingerregel:

Vælg Pan Headnår dit materiale er tyndt (≤3 mm), blødt (aluminium, plastik) eller tilbøjeligt til at revne. Det brede hoved forhindrer gennemtræk og giver en pæn, lav profil finish.

Vælg Rundt hovedved sammenføjning af tykke stålplader (≥5 mm) i højvibrerende miljøer. Den højere kuppel giver overlegen slagfasthed og stødabsorbering.

For de fleste biler, apparater og HVAC-enheder er Iron Pan Head Rivet det smartere valg. Nuote Metals har begge dele – og vi kan hjælpe dig med at beslutte ud fra dit specifikke fugedesign.

Solid vs. Semi-Tubular – Hvilken konfiguration fungerer for Pan Heads?

Begge kropstyper er tilgængelige, men dit valg påvirker monteringshastighed og ledstyrke.

Vores anbefaling:Til tynde paneler og automatiseret produktion skal du vælge semi-rørformet. For strukturel integritet i tykkere stakke skal du vælge solid.

Overfladefinish – Beskytter dine panhovednitter

Til bilundervogns- eller udvendige anvendelser anbefaler vi Geomet eller varmgalvaniseret for maksimal holdbarhed.

Installationstips til nitter til jernpandehoveder

For at få den bedste ydeevne:

• Hulstørrelse:Hold en frigang på d + 0,1–0,2 mm – for stor reducerer fastspænding, for lille øger kraften og kan revne materialet.

• Klemme tykkelse:Sørg for, at den samlede stak er inden for nittens grebsområde (typisk L – 1,2×d til L – 0,8×d).

• Indstillingskraft:Til semi-rørformet, brug lavere tryk og en flad ambolt; for solid, brug en konkav ambolt til at danne et ordentligt butikshoved.

• Kantafstand:Hold mindst 1,5×d fra hulmidten til materialekanten for at forhindre rivning.

Vores tekniske team hos Nuote Metals kan levere tilpassede indstillingsparametre til dine specifikke materialer - bare spørg.

Kvalitetssikring – Nuote Metals forskel

Vi er ISO 9001:2015 certificeret med et internt laboratorium udstyret til fastgørelsestest:

• 1000KN Universal Tester – forskydning og trækstyrke
• Rockwell/Vickers hårdhedstester
• Metallurgisk mikroskop – analyse af kornstruktur
• Saltsprøjtekammer – korrosionsvalidering
• Måler for belægningstykkelse
• 2D optisk projektor – hovedgeometri og koncentricitet

Hvert parti af nitter til jernpander er dokumenteret med et materialecertifikat og inspektionsrapport, der sikrer fuld sporbarhed fra råstål til færdig del.

Ofte stillede spørgsmål

Q1: Kan jeg bruge Iron Pan Head Nitter på plastikdele uden at knække dem?

A: Absolut – og det er en af ​​deres primære fordele. Den brede, flade underside reducerer overfladetrykket på plasten, hvilket reducerer risikoen for spændingsrevner eller gennemtræk markant. For de bedste resultater skal du bruge en semi-rørformet krop med kontrolleret lav indstillingskraft og sikre, at hullet er afgratet. Hvis dit plastik er særligt skørt (f.eks. ABS eller polycarbonat), kan Nuote Metals levere pandehoveder med en endnu større hoveddiameter (op til 2,2×d) efter anmodning.

Spørgsmål 2: Hvad er den typiske MOQ for nitter til specialstørrelser i jernpander?

A: For standard DIN 603-størrelser er vores MOQ 10.000 stykker. For tilpassede diametre, hovedforhold eller længder er MOQ typisk 5.000 stykker på grund af specialiseret værktøj. Vi accepterer dog prøveordrer på 1.000 styk til en premium enhedspris for at hjælpe dig med at kvalificere produktet. Og som altid er gratis prøver af standardstørrelser tilgængelige (forsendelsesomkostninger gælder).

Spørgsmål 3: Fungerer nitter med panorer med selvgennemborende nitningsudstyr (SPR)?

A: Nej – nitter med panorer kræver et forboret hul og er ikke designet til selvgennemborende applikationer. SPR bruger specialformede nitter, der trænger gennem toparket uden forboring. Men hvis du bruger konventionelle borede huller, yder vores jernpandehovednitter sig fremragende i automatiserede fodrings- og indstillingssystemer. Til højvolumen linjer kan vi levere båndmonterede eller skålføde muligheder, der matcher dit feederværktøj - angiv blot din udstyrsmodel, når du forespørger.
