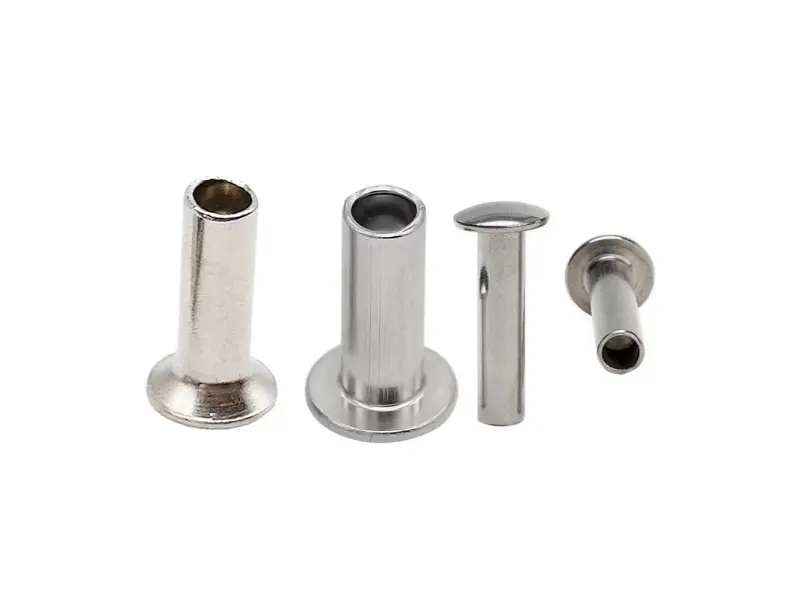

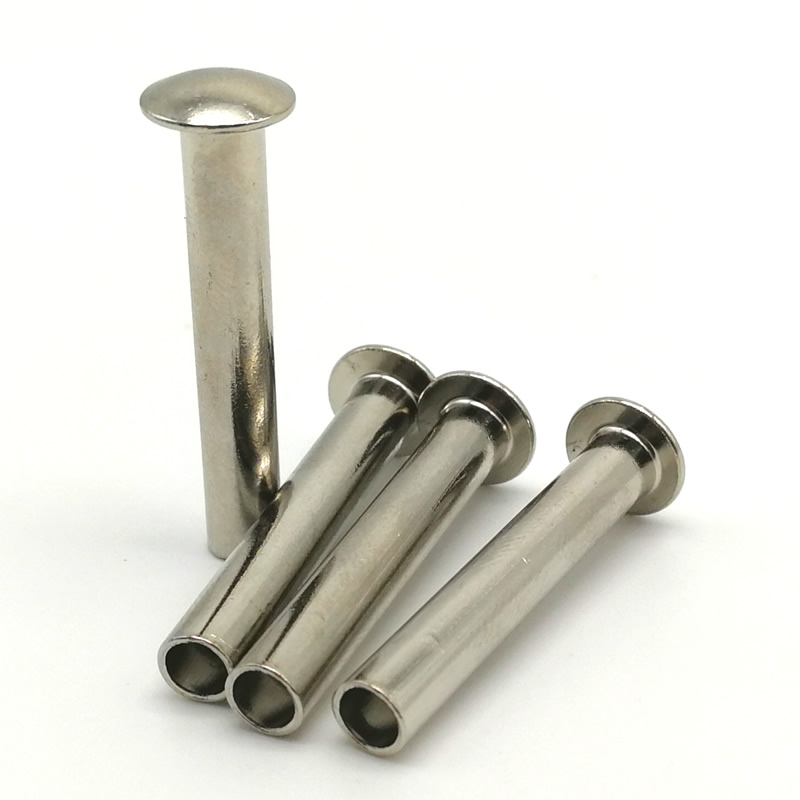

Halvhule nitter af jern: Stærke, omkostningseffektive fastgørelseselementer til højvolumenproduktion

Når din samling kræver en permanent samling, men den høje afbindingskraft af en solid nitte forårsager deformation eller bremser din produktionslinje, er halvhule jernnitter et praktisk alternativ. Det lavvandede hulrum ved halen reducerer indstillingskraften med cirka 70 % sammenlignet med en solid nitte, mens den bibeholder 80-90 % af forskydningsstyrken. Resultatet er en fastener, der installeres hurtigt, arbejder med lettere værktøj og stadig leverer en pålidelig, permanent samling.

Nuote Metals koldhovedet jern semi-hule nitter af lavt kulstofstål (1006, 1008, Q195) med diametre fra 1,2 mm til 10 mm. Disse nitter fås i flere hovedstile og overfladefinisher og tjener industrier, herunder møbler, biler, hardware og generel industriel montage.

Hvad gør en semi-hul nitte anderledes

Det afgørende træk ved en semi-hul nitte er det lave hulrum i haleenden - typisk 45-55% af tøndens længde. Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch. Dette er fundamentalt forskelligt fra en solid nitte, hvor hele skaftet skal deformeres.

Til de fleste industri-, møbel-, bil- og hardwareapplikationer leverer den halvhule jernnitte mere end nok styrke, samtidig med at produktionen holdes effektiv.

Tekniske specifikationer – materialer, dimensioner og finish

Materiale karakterer

Jernnitter er tilbøjelige til at ruste, så de er typisk overfladebehandlet med zinkbelægning, nikkelbelægning eller andre finish.

Standardmål – Rundt hoved

Tolerancer: Skaftdiameter ±0,05 mm, hoveddiameter ±0,15 mm, samlet længde ±0,15 mm. Brugerdefinerede tøndelængder fås efter anmodning. Nominelle diametre fra 1,2 mm til 10 mm er i overensstemmelse med industristandarder.

Hovedstile tilgængelige

Overfladefinish til jernnitter

Hvordan vi koldhovedet stryger halvhule nitter

Cold heading er processen med at danne metal ved stuetemperatur ved hjælp af højhastighedspresser og præcisionsmatricer. Til halvhule nitter af jern bruger vi en multistations kold skærebord, der udfører flere operationer i en enkelt kontinuerlig sekvens.

Trådtegning– Indgående ståltråd trækkes til den nøjagtige skaftdiameter.

Afskæring– Tråden skæres til den præcise emnelængde for hver nitte.

Første slag (kvadrering)– Emnet er centreret og firkantet i terningen.

Andet slag (overskrift)– En karbidmatrice danner hovedet (rundt, fladt, forsænket, svampe eller pande).

Tredje slag (ekstrudering af hulrum)– Et slag skaber det semi-hule hulrum ved halen (45–55 % af tøndens længde).

Trimning– Ethvert blink omkring hovedkanten fjernes.

Tumling– Mikrograter fjernes og overfladen klargøres til plettering.

Belægning eller belægning– Forzinkning, fornikling, sort oxid eller fosfat påføres som specificeret.

Cold heading hærder stålet og øger overfladens hårdhed med 15-20% uden yderligere varmebehandling. Vores hårdmetalmatricer er poleret til Ra 0,1 µm for at sikre glat hoveddannelse og ensartet hulrumsdybde.

Se, hvordan vi laver Iron Semi Hollow Nitter

At se er at tro. Klik på videoen nedenfor for at se vores kold-heading presse i aktion – fra trådfremføring til færdig nitteudkast. Hele sekvensen kører med 200-300 stykker i minuttet, med kvalitetsovervågning i realtid på hvert trin.

Vores kolde skærebord med flere stationer udfører kvadratering, heading, hulrumsekstrudering og trimning i en enkelt kontinuerlig cyklus – alt sammen med tolerancer på ±0,05 mm. Det, du ser, er det, vi leverer, batch efter batch.

Vores kvalitetskontrolproces – fra råmateriale til din produktionslinje

Vi er ikke afhængige af stikprøver alene. Hvert parti af jern semi-hulnitter følger et lagdelt inspektionssystem, der fanger problemer, før de bliver problemer.

Indgående materiale fase

Hver spole af ståltråd kontrolleres for diameter (lasermikrometer, ±0,02 mm) og hårdhed (Rockwell tester, HRB 70–85). Vi afviser enhver spole, der afviger fra det specificerede område.

Opsætning og førstegangsfase

Når værktøj er installeret, undersøges de første 10 nitter under 20x forstørrelse for overfladedefekter og måles derefter på en optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, samlet længde og hulrumsdybde skal matche tegningen, før produktionen begynder.

I produktionsfasen

Operatører trækker 5 nitter for hver 500 stykker. De kontrollerer kritiske dimensioner med digitale kaliber og en go/no-go-måler for hulrumsdybde. Enhver drift ud over tolerancen udløser et øjeblikkeligt trykstop og værktøjsjustering.

Clinch-verifikationsstadiet

For hver 2.000 stykker sætter vi 3 nitter i en prøve af dit faktiske materiale (samme tykkelse og sammensætning). Den rullede clinch inspiceres for symmetri, tæthed og revnefri dannelse.

Korrosionstest (hvis relevant)

For belagte nitter placeres prøver i vores saltspraykammer i henhold til ASTM B117. Forzinkning: 48–96 timer minimum. Der udstedes et certifikat med partiet.

Sidste sorteringsfase

Hver enkelt nitte passerer gennem en optisk sorteringsmaskine med højhastighedskameraer. Den afviser dele med forkert hoveddiameter, hovedhøjde, skaftdiameter eller hulrumsdybde. Efter sortering verificeres en tilfældig AQL-prøve (Niveau II, 1.0) manuelt med profilprojektor og mikrometre.

Alle inspektionsoptegnelser – inklusive målelogfiler, fotos af testindstillinger og saltsprayrapporter – opbevares i fem år og er inkluderet i hver forsendelse.

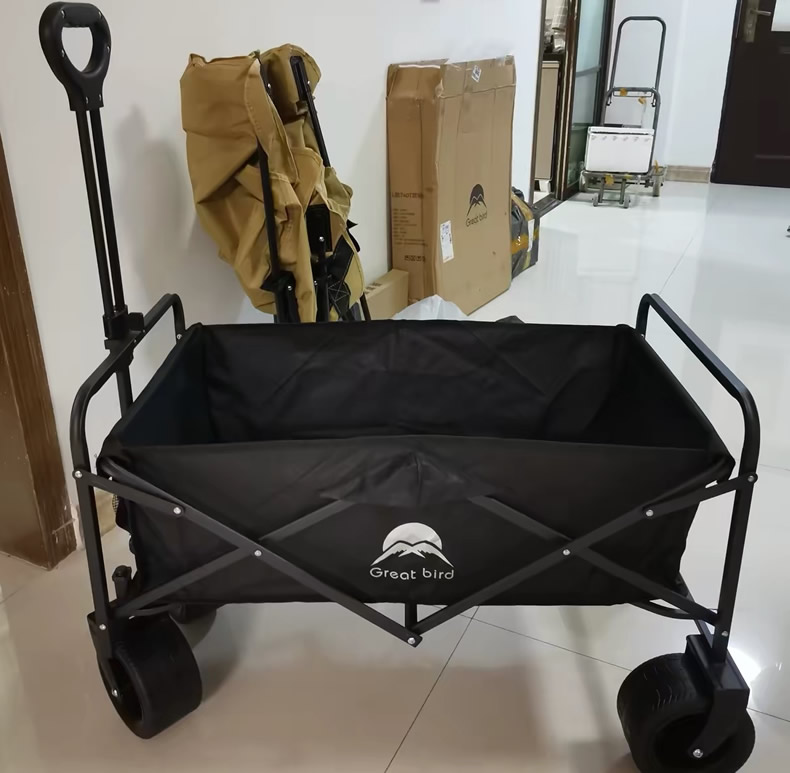

Et eksempel på en rigtig kunde – Udendørs foldevognsramme

Dette er en af ​​mange applikationer til halvhule nitter i jern. Vi inkluderer det for at vise reel produktionsbrug, ikke for at foreslå begrænsning.

En producent af kraftige foldevogne til camping og havearbejde havde brug for en holdbar, billig nitte til sakse-hængselsamlingerne. Vognrammen brugte 2 mm tykke stålrør. De originale solide nitter krævede høj indstillingskraft, hvilket deformerede røret og bremsede samlingen. Kunden ønskede også en korrosionsbestandig finish til udendørs brug.

Nuote Metals leveret semi-hulnitter i jern – 5 mm skaft, 9 mm rundt hoved, 12 mm tønde længde, gul zinkbelagt. Det semi-hule hulrum skærer indstillingskraften fra 4 tons til 1,6 tons, hvilket eliminerer rørdeformation. Den gule zinkbelægning gav 96 timers saltsprøjtebestandighed - nok til regn og lejlighedsvis mudder.

Kunden testede 1.000 nitter på 200 vogne. Efter 5.000 foldecyklusser med en belastning på 100 kg blev der ikke observeret nogen løsning eller rust. De bestiller nu halvhule nitter af jern i partier på 50.000 stykker, brugt på tværs af hele deres foldevognslinje.

Betroet af kunder over hele verden

Vi er stolte af at arbejde med kunder over hele kloden. Nedenfor er billeder fra vores fabriksbesøg, kundemøder og projektsamarbejder gennem årene. Det er ikke stockbilleder – de er rigtige øjeblikke med de mennesker, der stoler på, at vi leverer deres nitter.

Din ordre leveres med fuld sporbarhed

Vi sender ikke kun nitter. Hver ordre af halvhule nitter i jern forlader vores fabrik med et komplet sæt dokumenter, der bekræfter præcis, hvad der blev produceret, og hvordan det blev verificeret.

Materialecertifikat– Vi inkluderer mølletestrapporten, der viser kemisk sammensætning og trækstyrke for den specifikke spole, der bruges i din batch.

Første stykke inspektionsoptegnelse– Vi måler 10 nitter fra starten af ​​løbet og registrerer hver dimension – hoveddiameter, hovedhøjde, skaft, længde og hulrumsdybde.

Produktionslog– En oversigt over alle igangværende kontroller udført under kørslen, herunder hvem der tjekkede, hvornår og resultaterne.

Indstilling af testrapport– Vi sætter prøver i din specificerede materialetykkelse og fotograferer clinchen. Trækkraftsresultater registreres, hvis det anmodes om det.

Korrosionstestcertifikat– For belagte nitter inkluderer vi saltspraytesttimer og resultater (ASTM B117).

Overensstemmelsescertifikat– Vores QA-chef kvitterer hver forsendelse med et batch-sporbart nummer.

Vi opbevarer en kopi af alle disse optegnelser i fem år. Hvis du nogensinde har brug for at spore tilbage til en bestemt batch, kan vi trække hele filen.

Nuote Metals er ISO 9001:2015 certificeret. RoHS- og REACH-erklæringer leveres efter anmodning.

Politikker

• Prøver – 20-50 gratis styk for standard lagerstørrelser (kunden betaler forsendelse)
• Prøvebestilling – 10.000 styk anbefales til førstegangsvalidering
• MOQ – 2.000 styk (standardstørrelser), 5.000 styk (brugerdefineret tønde eller hovedstil)
• Leveringstid (lager) – 5-7 hverdage
• Leveringstid (brugerdefineret) – 12–15 hverdage
• Værktøjsladninger – Ingen til standard værktøj med rund hoved (1,2–10 mm skaft)

Tre spørgsmål, vi besvarer ofte

Q1: Hvad er forskellen mellem en semi-hul nitte i jern og en solid jernnitter? Hvornår skal jeg vælge den semi-hule version?

A: Den grundlæggende forskel er det hule hulrum i halen. En semi-hul nitte i jern har et lavt hulrum i spidsen, hvilket kun kræver 25-30% af den kraft, der er nødvendig for en solid nitte med samme diameter, hvilket gør den hurtigere at installere og skånsom mod omgivende materialer. Solide nitter giver lidt højere forskydningsstyrke (halvhule bevarer 80-90 % af solid nitstyrke), men kræver tungt udstyr og mere tid. Til de fleste industri-, møbel-, bil- og hardwareapplikationer – inklusive den sammenklappelige vognkasse ovenfor – giver halvhule nitter mere end nok styrke, samtidig med at produktionen holdes effektiv. Vælg kun solide nitter til ekstreme strukturelle belastninger, hvor maksimal forskydningsstyrke er den eneste prioritet.

Spørgsmål 2: Kan jern semi-hule nitter bruges udendørs uden at ruste?

A: Ja, med den rigtige finish. Jernnitter er tilbøjelige til at ruste og skal overfladebehandles. Vores standardstålnitter med lavt kulstofindhold fås med zinkbelægning (klar, blå eller gul), som giver 48-96 timers saltsprøjtebestandighed - tilstrækkelig til regn, fugt og lejlighedsvis fugt. Til den sammenklappelige vognkasse blev gul zinkbelægning valgt på grund af balancen mellem korrosionsbestandighed og omkostninger. Opbevar halvhule nitter af jern i et tørt miljø for at undgå fugtinduceret rust. Det anbefales at opbevare dem i lukkede beholdere eller fugtsikker emballage. Til mere krævende udendørs- eller kystmiljøer anbefaler vi at skifte til semi-hule nitter i rustfrit stål (304 eller 316), som tilbyder 200–1.000+ timers saltsprøjtebeskyttelse.

Spørgsmål 3: Hvordan vælger jeg den korrekte tøndelængde til en halvhul nitte i jern?

A: Vælg en cylinderlængde, der er 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Hvis du f.eks. samler to 2 mm stålplader (i alt 4 mm), skal du vælge en cylinderlængde på 5,5–6,0 mm. Denne ekstra længde giver nok materiale til, at den hule sektion kan rulle udad og danne en sikker clinch uden at gå i bund. Hvis løbet er for kort, vil clinchen være svag. For lang, og tønden kan krølle. Send os din materialestabeltykkelse, og vi vil anbefale den nøjagtige tøndelængde.

Anmod om et tilbud – fortæl os, hvad du har brug for

Vi forstår, at hver samling er forskellig. I stedet for at bede dig om at passe et standardprodukt ind i dit design, foretrækker vi at starte med dine krav.

For at modtage et fast tilbud på jern-halvhule nitter, bedes du angive følgende oplysninger:

• Skaftdiameter (mm) – fra 1,2 mm til 10 mm
• Hovedstil (rundt / fladt / forsænket / svamp / pande)
• Tøndelængde (mm) – eller din samlede materialestabeltykkelse
• Finish (zinkbelagt klar/blå/gul/nikkelbelagt/sort oxid/fosfat)
• Anslået årlig mængde

Du kan også vedhæfte en tegning, et foto af din nuværende nitte eller en prøvedel. Vi svarer inden for 24 timer med:

• Værktøjsomkostninger (hvis nogen) – frafaldes for standardstørrelser
• Stykpris baseret på dit årlige volumen
• Leveringstid for første prøver og masseproduktion
• Gratis prøvepolitik – 20-50 styk for standard lagerstørrelser

Send din anmodning til Nuote Metals i dag. Intet pres, ingen forpligtelse – kun et klart, konkurrencedygtigt tilbud.
