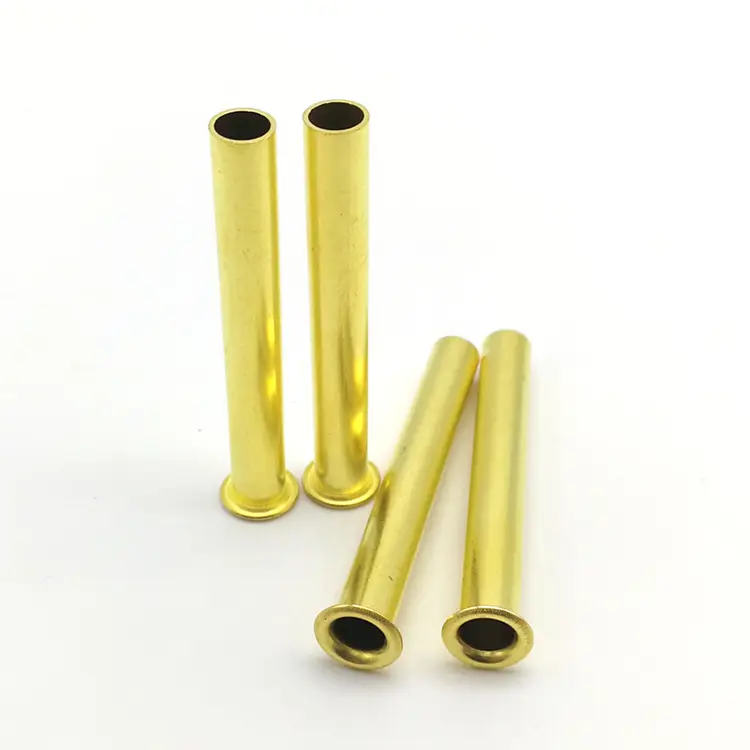

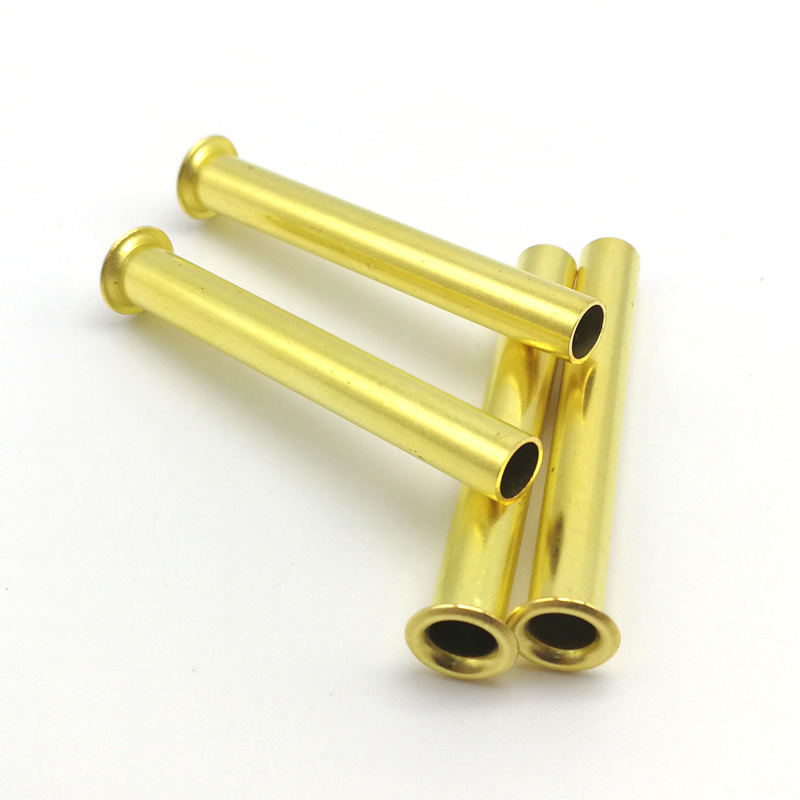

Lange rørnitter

Hvad er lange rørnitter?

Lange rørnitter er helt hule fastgørelseselementer, der er fremstillet ved at skære længder af metalrør og danne et hoved i den ene ende. Den "lange" betegnelse refererer til den forlængede cylinderlængde - typisk over 4-5 gange skaftets diameter, med tilgængelige længder op til 100 mm eller mere.

I modsætning til standard rørnitter (som typisk har længder op til 20-30 mm), er lange rørnitter designet til:

• Tykke materialestabler– Sammenføjning af flere lag materiale, hvor en standardnitte ikke kan nå
• Ledningsgennemføring– Føring af elektriske ledninger eller kabler gennem den hule boring
• Snøringsapplikationer– Lad snore, reb eller stropper passere gennem fastgørelseselementet
• Afstandsstykke/bøsning funktioner– Overholdelse af en fast afstand mellem komponenter

Lange vs. standard rørnitter – hvor den ekstra længde betyder noget

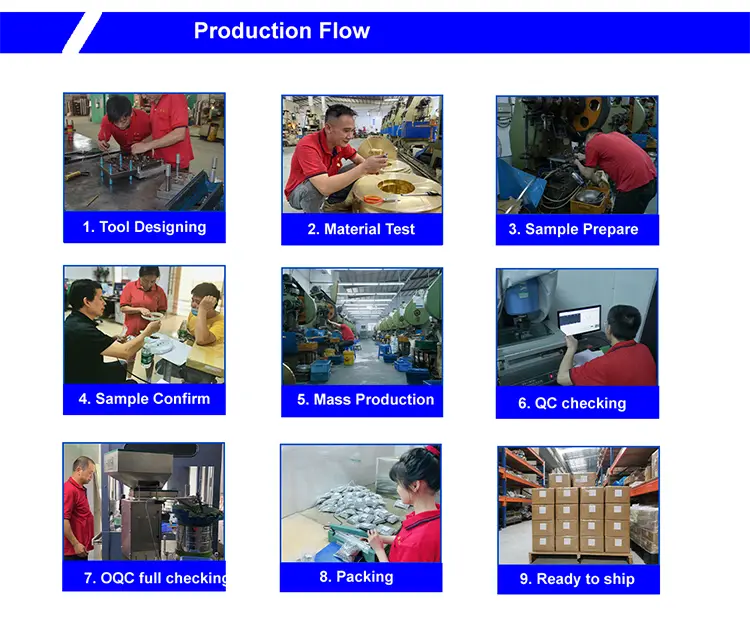

Fremstillingsproces – Skær rør + Formhoved

Lange rørnitter fremstilles ved den samme rørskærings- og skæreproces som standard rørnitter - men med de forlængede længder bliver præcisionen endnu mere kritisk.

1. Indkøb af rørlager– Certificeret rørmateriale fra godkendte møller – kulstofstål, rustfrit stål, messing, kobber eller aluminium. Hver batch leveres med et mølletestcertifikat og varmenummer.

2. Indkommende Eftersyn– Rørmateriale kontrolleret for udvendig diameter (±0,02 mm), vægtykkelse og materialesammensætning. Spektrometer bekræfter materialekvalitet.

3. Rørskæring– Røret er skåret til præcis emnelængde. For lange nitter (op til 100 mm) er rethed og ende-firkanthed afgørende.

4. Overskrift– Det afskårne røremne anbringes i en headerpresse. En karbidmatrice danner hovedet (rundt, fladt eller forsænket) i den ene ende. Polerede matricer forhindrer overflademærker.

5. Trimning– Blink rundt om hovedkanten er fjernet.

6. Tumling– Mikrograter er elimineret.

7. Plettering eller belægning– Anvendes efter behov.

8. Sluteftersyn– 100% optisk sortering. AQL prøve manuelt verificeret.

Eksempel leveringstid:5-7 dage standard; tilpasset værktøj: 15-20 dage.

Materialer og finish til lange rørnitter

Standard finish:Forzinket, forniklet, passiveret, lakeret, antikt, almindeligt.

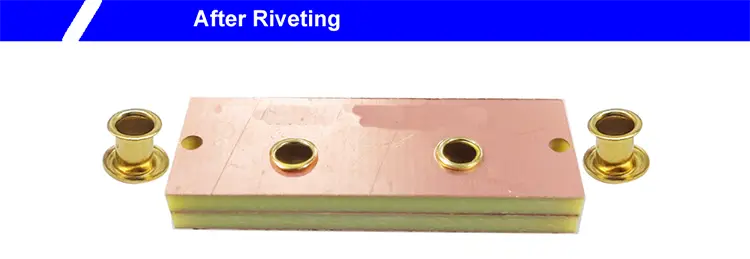

Én reel anvendelse – gennemføring af ledningsnet til biler

En producent af ledningsnet til biler havde brug for en fastgørelsesanordning til at føre bundter af ledninger gennem et tykt skotpanel. Panelet bestod af flere lag - metalplader, lyddæmpende materiale og plastbeklædning - i alt 18 mm i tykkelse. Kunden havde brug for et hult fastgørelseselement, der kunne:

• Før ledninger rent gennem det tykke panel
• Beskyt ledningerne mod skarpe metalkanter
• Giv en permanent, vibrationsbestandig forbindelse
• Kræver ikke yderligere bøsninger eller bøsninger

Vi leverede lange rørnitter af zinkbelagt stål – 5,0 mm skaft, 9,0 mm rundt hoved, 22,0 mm cylinderlængde, gul zinkfinish. Den forlængede tønde passerede gennem den fulde 18 mm materialestabel med plads til at blusse rent på bagsiden. Den hule boring tillod ledninger at passere gennem panelet uden at gnave. Det runde hoved gav et rent, færdigt udseende på den synlige side. Kunden testede 1.000 nitter på tværs af 500 køretøjer. Efter 10.000 vibrationscyklusser, ingen løsning, ingen ledningsskade. De bestiller nu lange rørnitter i partier på 200.000 stykker årligt.

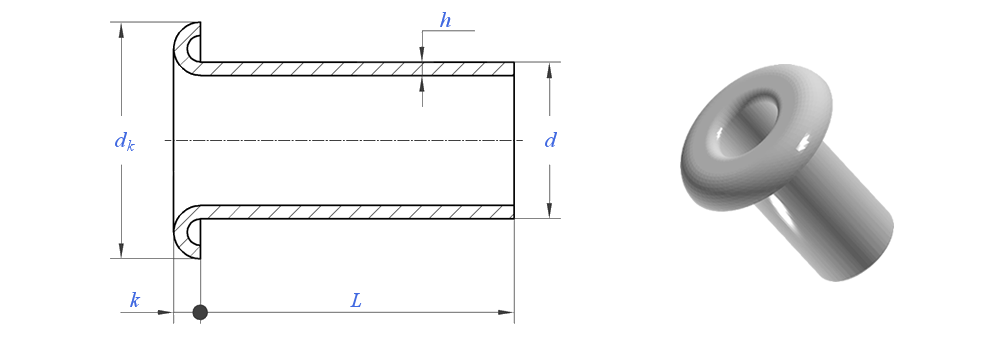

Sådan specificeres en lang, rørformet nitte

Når du specificerer en lang, rørformet nitte, er den kritiske dimension tøndens længde. Dette beregnes ud fra din samlede materialestabels tykkelse plus den ekstra længde, der er nødvendig for afbrænding.

Den generelle regel: Tøndelængde = Samlet materialestabeltykkelse + 2,0–2,5 mm (til ren afbrænding uden krølning).

Hvis din materialestabel for eksempel er 18 mm tyk, skal du vælge en tøndelængde på 20–20,5 mm. For længere stakke skal den ekstra udblændingslængde muligvis øges lidt for at rumme det længere rør.

Hvad vi har brug for fra dig:

• Skaft diameter– 1,0 mm til 10,0 mm
• Tønde længde– vi beregner ud fra din materialestabeltykkelse
• Samlet længde– fra top til hale
• Hoved stil– rund, flad eller forsænket
• Materiale– kulstofstål, rustfrit stål, messing, kobber eller aluminium
• Slutte– zink, passiveret, nikkel, lakeret, antik mv.

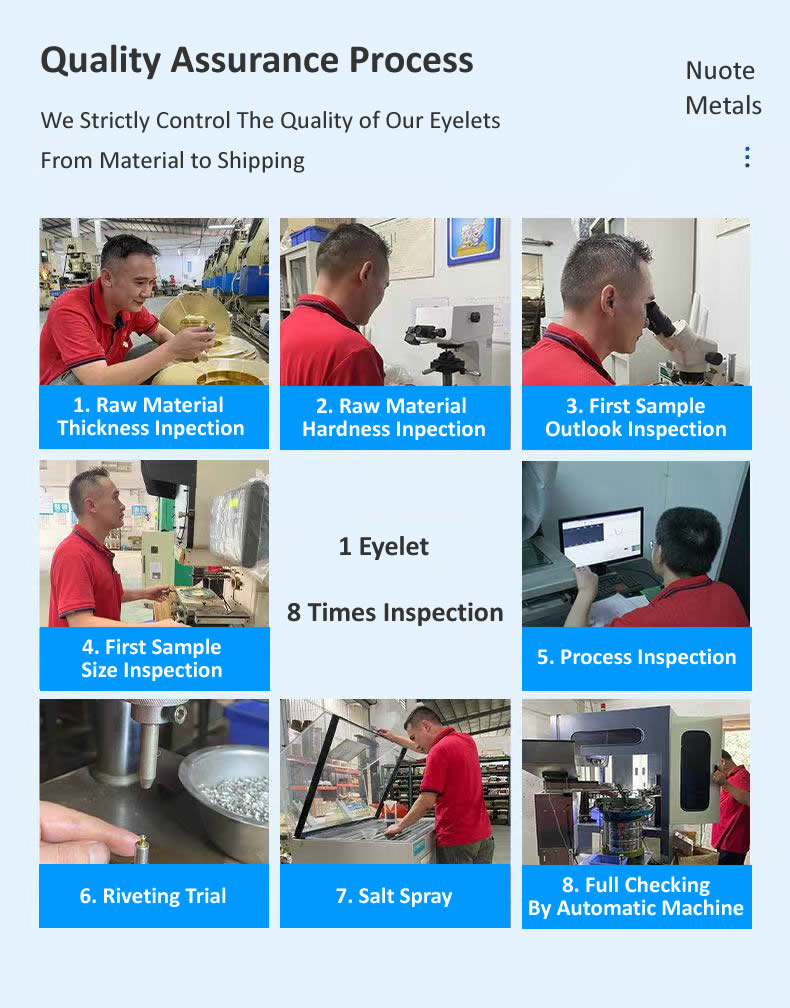

Én nitte, otte kontroller – Sådan sikrer vi kvalitet

Hvert parti af lange rørnitter passerer gennem otte kvalitetsporte:

Kontrol af råvarediameter– Rørmateriale målt med lasermikrometer (±0,02 mm). Enhver spole uden for rækkevidde afvises.

Kontrol af råvaresammensætning– Spektrometerverifikation af materialekvalitet.

Første artikels udseendekontrol– Første 10 nitter inspiceret under forstørrelse for revner, grater, defekter.

Første artikels dimensionskontrol– Indvendig diameter, ydre diameter, hoveddiameter, hovedhøjde og total længde verificeret på optisk komparator.

Igangværende kontrol– 5 nitter for hver 500 stk. Enhver drift stopper pressen.

Testindstilling (forsøgsafbrænding)– For hver 2.000 stykker, sæt 3 nitter i prøvemateriale. Clinch inspiceret for symmetri og revner.

Saltspraytest (hvis påkrævet)– ASTM B117 test. Certifikat udstedt med batch.

Afsluttende udgående eftersyn– 100% optisk sortering. AQL prøve manuelt verificeret. Fuld dokumentation udstedt.

Arbejde med kunder i hele verden

Vi leverer lange rørnitter til producenter i hele Nordamerika, Europa og Asien. Vores kunder bygger:

• Ledningsnet til biler– Skotgennemføringer, kabelstyring
• Industrielt udstyr– Tykke panelsamlinger, strukturelle forbindelser
• Møbel– Kraftige rammesamlinger, tykke materialestabler
• Elektronikskabe– Ledningsgennemføringer, kabelføring
• Marine hardware– Korrosionsbestandig fastgørelse af tykt panel
• VVS-systemer– Kanalforbindelser, tykke isoleringspaneler

Vi samarbejder med både små montageforretninger og store OEM'er – fra hurtig prototyping til store produktionsserier. Vores styrke er fleksibilitet: brugerdefinerede størrelser, hurtige prøver og ensartet kvalitet uanset volumen.

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Q: "Hvad er den maksimale tøndelængde, du kan producere til lange rørnitter?"

A: Vi kan producere lange rørnitter med cylinderlængder op til 100 mm, afhængigt af diameter og vægtykkelse. For længder på over 100 mm anbefaler vi at konsultere vores ingeniørteam - længere nitter kan kræve særlig håndtering og er underlagt gennemførlighedsvurdering baseret på dine specifikke materiale- og anvendelseskrav. Det praktiske maksimum bestemmes ofte af tilgængeligheden af ​​rørmaterialer og kapaciteten til pressepressen.

Q: "Kræver lange rørnitter specielle indstillingsværktøjer sammenlignet med standard rørnitter?"

A: Generelt nej – de samme indstillingsværktøjer kan bruges, så længe værktøjet er kompatibelt med akseldiameteren. Til meget lange nitter (over 50 mm løbslængde) anbefaler vi dog at bruge en styret indstillingsstanse for at forhindre tønden i at bukke under afbrænding. Den ekstra længde gør røret mere modtageligt for bøjning, hvis kraften ikke påføres lige. Vi kan levere tilpassede indstillingsværktøjer designet specielt til dine lange rørformede nittedimensioner - stanser og ambolte, der sikrer ren, lige udblænding uden at bøje. Værktøjets leveringstid er typisk 5-7 dage, og vi kan inkludere det i din prøveordre.
