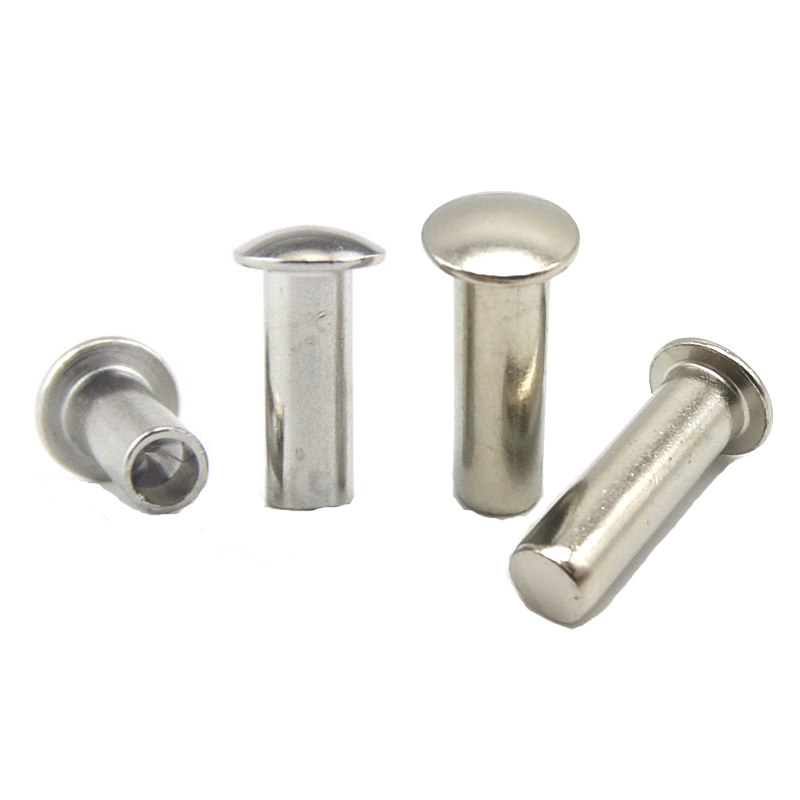

Pan Head nitter

Panhovednitterer, hvad ingeniører specificerer, når de har brug for noget mellem et rundt hoved og et fladt hoved. Pandehovedet har en bredere bæreflade end et rundt hoved (1,8–2,2× skaftdiameter mod 1,6–1,8×), men mere hovedhøjde end et fladt hoved. Den korte lige sidevæg giver den et rent, færdigt udseende, der sidder godt på synlige samlinger uden at se omfangsrigt ud.

Når et rundt hoved er for fremtrædende og et fladt hoved er for lavt, er pandehovedet svaret.

Pan vs. Rund vs. Flad – Hvor Pan Head Passer

Hvornår skal man vælge pandehoved:

• Du vil have mere bæreareal end et rundt hoved, men mere hovedhøjde end et fladt hoved
• Nitten vil være synlig og udseendet betyder noget
• Du har brug for et rent, færdigt look uden hoveddelen af ​​et rundt hoved
• Frigangen er moderat – ikke stram nok til fladt hoved, ikke åben nok til rundt hoved

Hvad vi laver – to designs, fem materialer

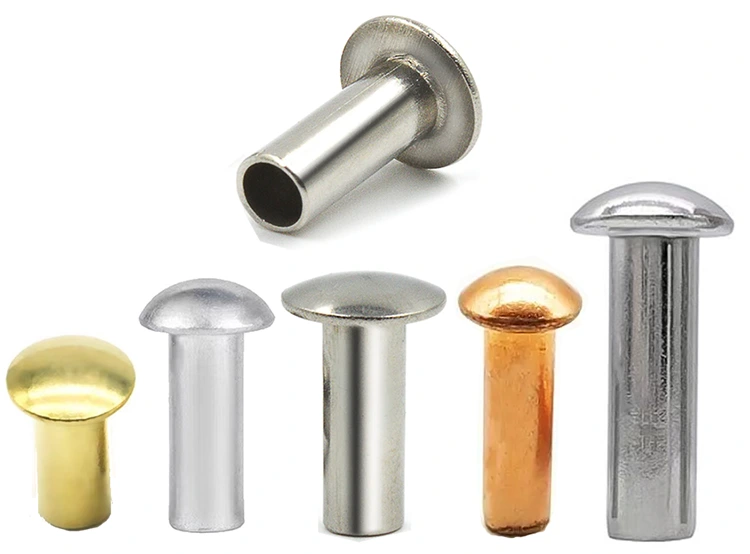

Panhovednitterfås i solide og semi-rørformede designs. Fuldt rørformet er ikke tilgængeligt til denne hovedstil på grund af den korte lige sidevæggeometri.

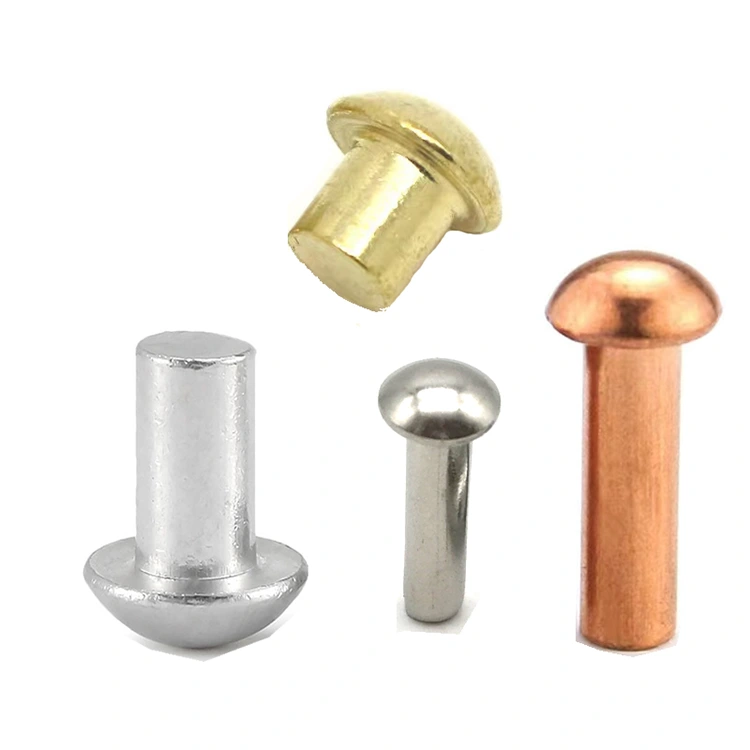

Materialer tilgængelige:Kulstoffattigt stål, rustfrit stål (304/316), messing (C2680), kobber (C11000), aluminium (5052/5056)

Afslutninger:Forzinket, sort oxid, passiveret, lakeret, forniklet, antikk, anodiseret, ensfarvet – alt efter materiale.

Én rigtig applikation – kommercielt kaffemaskinehus

En producent af kommercielle kaffemaskiner var ved at samle de ydre huspaneler ved hjælp af nitter med rund hoved. De runde hoveder stak mærkbart frem på den færdige maskine, hvilket forringede det førsteklasses udseende, som mærket ønskede. Fladhovednitter blev overvejet, men husets design havde begrænset plads bag panelet - forsænkning var ikke mulig uden at fortynde metallet for meget. Designteamet havde brug for en nitte med en lavere profil end rundt hoved, men uden at kræve forsænkning.

Nuote Metals leverede semi-tubulære nitter i rustfrit stål med pandehoved – 4,0 mm skaft, 8,0 mm pandehoved, 8,0 mm cylinderlængde, passiveret finish. Pandehovedet sad lavere end det originale runde hoved, hvilket gav huset et renere udseende. Den korte lige sidevæg skabte et færdigt look uden hovedparten af ​​en kuppel. Det semi-rørformede hulrum holdt indstillingskraften lav, hvilket forhindrede deformation af de tynde huspaneler.

Producenten testede 500 nitter på tværs af 100 maskiner. Efter montering og feltprøvning, ingen løsning, ingen korrosion. Designteamet godkendte den nye hovedstil til alle fremtidige modeller. De bestiller nu panhovednitter i partier på 100.000 stykker årligt.

Standardindstillinger – tilpasset til dine specifikationer

Panhovednitterer fremstillet efter dine præcise krav. Fordi hver applikation har forskellige behov for frigang og udseende, har vi ikke standardstørrelser på pandehoveder på lager – hver ordre er specialfremstillet.

Hvad vi har brug for fra dig:

• Skaftdiameter – 1,5 mm til 8,0 mm
• Hoveddiameter – tilpasset dit krav til lejeoverfladen
• Hovedhøjde – tilpasset dit frihøjdekrav
• Samlet længde - eller din samlede materialestabeltykkelse
• Materiale - stål, rustfrit, messing, kobber eller aluminium
• Design – massivt eller semi-rørformet
• Finish – zink, passiveret, lakeret, nikkel, eloxeret osv.

Vi anbefaler:Hvis du ikke er sikker på hovedets diameter eller højde, så send os en tegning eller en prøve af din samling. Vi vil anbefale de optimale panhoveddimensioner til din anvendelse.

Eksempel leveringstid:5–10 dage for brugerdefinerede panhovedspecifikationer. For detaljerede krav, kontakt venligst vores salgsteam.

Hvordan vi danner panhoveder – den lige væg, der gør forskellen

Pandehovedet ser enkelt ud - en kuppel med en lige sidevæg. Men den lige væg kræver præcist formdesign. For meget tilspidsning, og det ligner et rundt hoved. For lidt, og hovedhøjden bliver inkonsekvent.

Hvad vi kontrollerer:

• Vægvinklen – Sidevæggen skal være lige, ikke tilspidset. Dette skaber det rene, færdige look, der adskiller grydehovedet fra det runde hoved.
• Kronens radius - Toppen af ​​hovedet er let hvælvet, ikke helt fladt. Vores matricer er skåret til en specifik kroneradius, der matcher den klassiske grydehovedprofil.
• Hjørneradius – Overgangen fra hoved til skaft skal være glat. Et skarpt hjørne skaber spændingskoncentration, der kan føre til revner under afbinding.

Resultatet:Panoreringshoveder, der ser rene ud, sidder ensartet og sætter sig pålideligt - batch efter batch.

Vores proces:

• Trådtrækning – Materiale trukket til nøjagtig skaftdiameter (±0,02 mm)
• Cut-off – Afklippet til emnelængde
• Første slag – Blank firkantet og centreret
• Andet slag (for-formning) – Matricen begynder formen af ​​pandehovedet med den lige væg
• Tredje slag (prægning) – Endelig hovedform og tykkelse
• Fjerde slag (hvis påkrævet) – Punch skaber hulrum til semi-tubulær
• Trimning – Blink fjernet
• Tumling – Mikrograter elimineret
• Plettering eller belægning – Påføres som specificeret

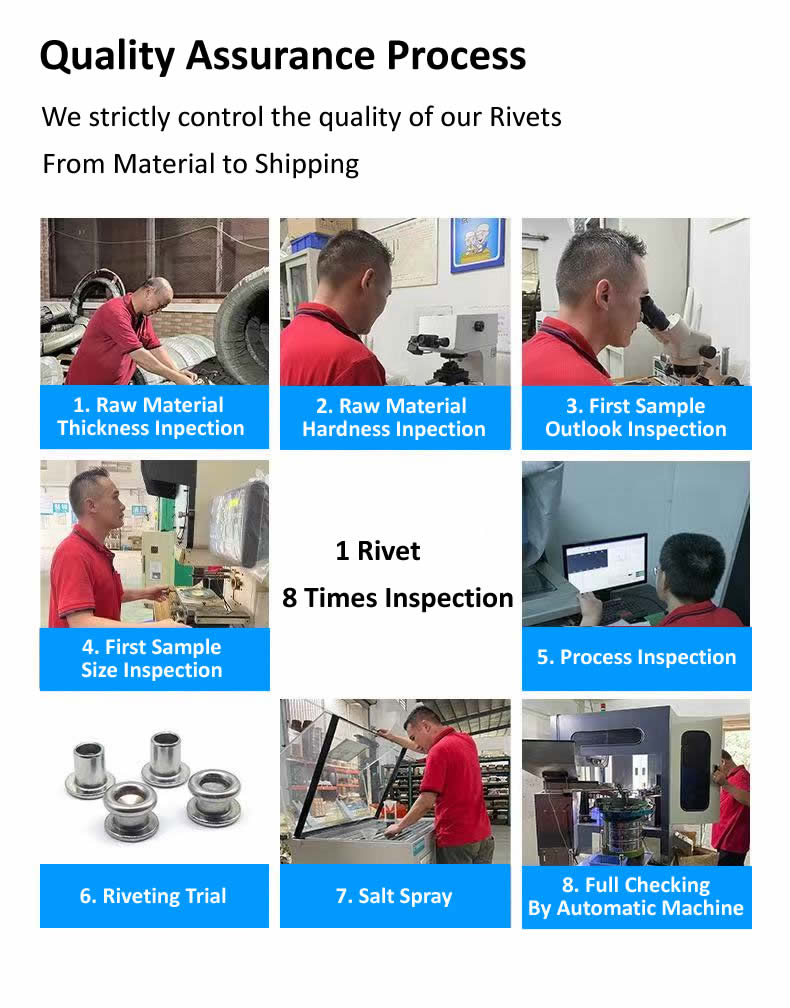

Én nitte, otte kontroller – hvordan vi sikrer, at hvert panhoved er rigtigt

Vi stoler ikke på held. Hvert parti afpan hoved nitterpasserer gennem otte separate kvalitetsporte, før de forlader vores fabrik. Princippet er enkelt: mål tidligt, mål ofte og antag aldrig.

Kontrol af råvarediameter– Indgående ledning måles med et lasermikrometer. Diametertolerance: ±0,02 mm. Enhver spole uden for dette område afvises, før den rører vores headere.

Råvarehårdhedskontrol– En prøve fra hver spole testes på en Rockwell hårdhedstester. Det acceptable område varierer efter materiale (stål: HRB 70–85, rustfrit: HRB 80–95, messing: HRB 60–75).

Første artikels udseendekontrol– Efter værktøjsopsætning inspiceres de første 10 nitter visuelt under forstørrelse. Vi leder efter revner, blink, ujævne hoveder eller overflademærker. Enhver synlig defekt stopper pressen.

Første artikels dimensionskontrol– De samme 10 nitter måles på en optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde (for semi-tubulære) skal være inden for tegningstolerancer, før produktionen starter.

Igangværende kontrol –Under masseproduktion trækker operatøren 5 nitter for hver 500 stk. Dimensioner er verificeret med digitale skydelære og en go/no-go-måler til hulrumsdybde. Enhver drift udløser værktøjsjustering.

Testindstilling (prøvenitning)– For hver 2.000 stykker sætter vi 3 nitter i en repræsentativ materialeprøve (samme tykkelse og type som din samling). Clinchen inspiceres for symmetri og tæthed. Ingen løse eller revnede nitter accepteres.

Saltspraytest (hvis påkrævet)– Til udendørs eller belagte nitter sender vi prøver til vores laboratorium til ASTM B117 saltspraytest. Der udstedes et certifikat med partiet.

Afsluttende udgående eftersyn– Før emballering passerer hver nitte gennem en optisk sorteringsmaskine. Kameraer kontrollerer hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Afvisninger kasseres automatisk. En tilfældig AQL-prøve (Niveau II, 1.0) trækkes derefter til manuel verifikation.

En pandehovednitte, der overlever alle otte trin, er klar til at forlade vores fabrik. Vi opbevarer fortegnelser over hver kontrol i fem år.

Hvad du faktisk modtager - en komplet optegnelse over, hvad vi har lavet

Vi sender ikke kun nitter. Vi sender en registrering af præcis, hvad der blev produceret, og hvordan det blev verificeret.

Pakken indeholder:

• Materialecertifikat – Kemisk sammensætning og trækstyrke af den anvendte spole
• Inspektionsark – Faktiske mål på 10 nitter fra partiet
• Finish certifikat – Belægningstykkelse verificeret af XRF (hvis relevant)
• Overensstemmelsesdokument – ​​Underskrevet af vores QA-manager, batch-sporbar

Certificeret til:ISO 9001:2015, RoHS, REACH

Hvor Pan Head nitter bruges

• Kommercielle apparater – Kaffemaskiner, fødevareudstyr, salgsautomater – synlige samlinger, hvor udseendet har betydning
• Møbler – Kontormøbler, reoler, udstillingsenheder – synlige samlinger, der kræver en ren finish
• Automotive – Interiørbeklædning, instrumentpaneler, sædekomponenter – hvor udseende og moderat frigang mødes
• Elektronik – kabinetter, chassis, kontrolpaneler – hvor nitten er synlig, men ikke må være omfangsrig
• Medicinsk udstyr – Enhedshuse, instrumentsamlinger – hvor både hygiejne og udseende har betydning
• Industrielt udstyr – Kontrolpaneler, maskinskærme – hvor der kræves en professionel finish
• Generel fremstilling – Enhver samling, hvor det runde hoved er for omfangsrigt, og det fladt hoved er for lavt

Tre spørgsmål, vi besvarer ofte

Q1: Pandehovedet ligner et rundt hoved. Hvad er forskellen helt præcist?

A: Pandehovedet har en kort lige sidevæg mellem kuplen og skaftet. Et rundt hoved er en kontinuerlig kurve fra toppen til skaftet. Denne lige væg giver pandehovedet en bredere lejeflade (1,8–2,2× skaftdiameter versus 1,6–1,8×) og en lidt lavere profil. Den visuelle forskel er subtil, men væsentlig - pandehovedet ser mere "designet" og mindre "industrielt ud". Hvis du holder dem side om side, er den lige væg giveawayen.

Q2: Hvilken hovedstil ser mest professionel ud på forbrugerprodukter?

A: For forbrugerprodukter, hvor udseendet betyder noget, er pandehovedet ofte det bedste valg. Det har et rent, færdigt look - mere raffineret end rundt hoved (som kan se industrielt ud) og mere solidt end fladt hoved (som kan se for minimalt ud). Den lige sidevæg giver den et "designet" udseende, der signalerer kvalitet. Hvis du ser på førsteklasses kaffemaskiner, avancerede møbler og forbrugerelektronik, vil du se panhovednitter, der bruges bevidst som et designelement, ikke kun et funktionelt fastgørelseselement.

Spørgsmål 3: Hvad er den typiske gennemløbstid for brugerdefinerede panhovednitter med en specifik hoveddiameter?

A: For brugerdefinerede pan-hovednitter afhænger tidslinjen af, om vi skal oprette nyt værktøj. Hvis din hoveddiameter er inden for vores eksisterende værktøjsområde, er prøvegennemløbstiden 5-10 dage. Hvis vi skal designe og skære nye matricer, tager fremstillingen af ​​værktøj 15-20 dage, efterfulgt af prøveproduktion. Kontakt vores salgsteam med dine specifikationer, og vi vil give dig en præcis tidslinje. Vi tager ikke gebyr for værktøj på standard panhoveddimensioner - kun for helt tilpassede hovedprofiler.
