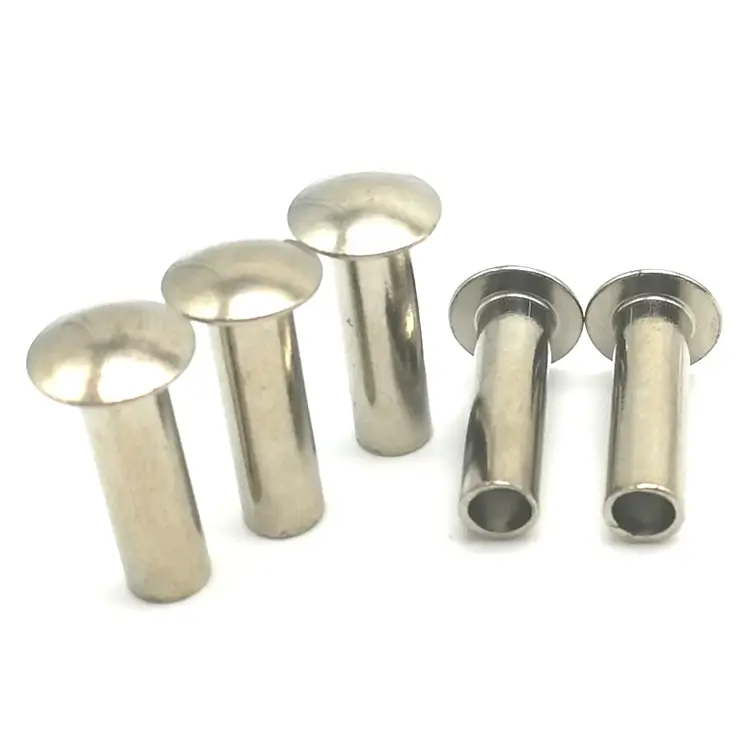

Pan Head Semi Tubular Nitter

Når et rundt hoved føles for omfangsrigt, og et fladt hoved føles for minimalt,halvrørformet nitte med pandehoveder svaret. Den har en let hvælvet top med en kort lige sidevæg – hvilket giver den et rent, færdigt udseende, der ser bevidst ud på synlige samlinger. Det semi-hule hulrum reducerer indstillingskraften med 70 % sammenlignet med solide nitter, hvilket gør den ideel til produktion af store mængder.

Pan Head vs. Andre Heads – Hvor det passer

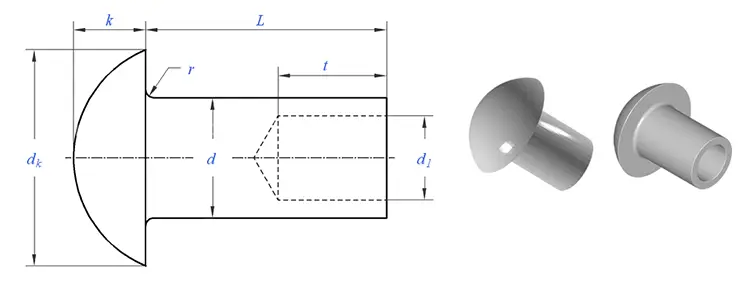

Pandehovedet sidder mellem et rundt hoved og et fladt hoved. Dens korte lige sidevæg giver den en tydelig visuel linje, som andre hovedtyper ikke har.

Vælg pandehoved, når: Nitten vil være synlig, og udseendet betyder noget. Du har brug for mere bæreareal end et rundt hoved, men mere hovedhøjde end et fladt hoved.

Semi-tubular vs. Solid – Hvor hulen vinder

Det semi-rørformede design har et lavt hulrum ved halen (45-55 % af tøndens længde). Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch - hvilket kun kræver 25-30% af kraften fra en solid nitte.

Én rigtig applikation – kommercielt kaffemaskinehus

En producent af kommercielle kaffemaskiner havde brug for synlige nitter på det ydre hus, der så premium ud - ikke industrielle. Runde hoveder var for omfangsrige, flade hoveder manglede visuel tilstedeværelse. Designteamet ønskede en nitte, der ville se tilsigtet og færdig ud.

Vi leverede semi-rørformede nitter i rustfrit stål – 4,0 mm skaft, 8,0 mm hoveddiameter, 8,0 mm cylinderlængde, passiveret finish. Den lige sidevæg gav huset et rent, færdigt udseende. Det semi-hule hulrum holdt indstillingskraften lav, hvilket forhindrede deformation af de tynde huspaneler. Kunden testede 500 nitter fordelt på 100 maskiner. Efter feltprøvning, ingen løsning, ingen korrosion. De bestiller nu vores semi-rørnitter i partier på 100.000 styk årligt.

Materialer og finish – hvad vi tilbyder

Nuote Metals fremstiller semi-rørnitter med panhoved i flere materialefamilier:

Standard finish:Forzinket, forniklet, passiveret, lakeret, antikvitetet, almindeligt.

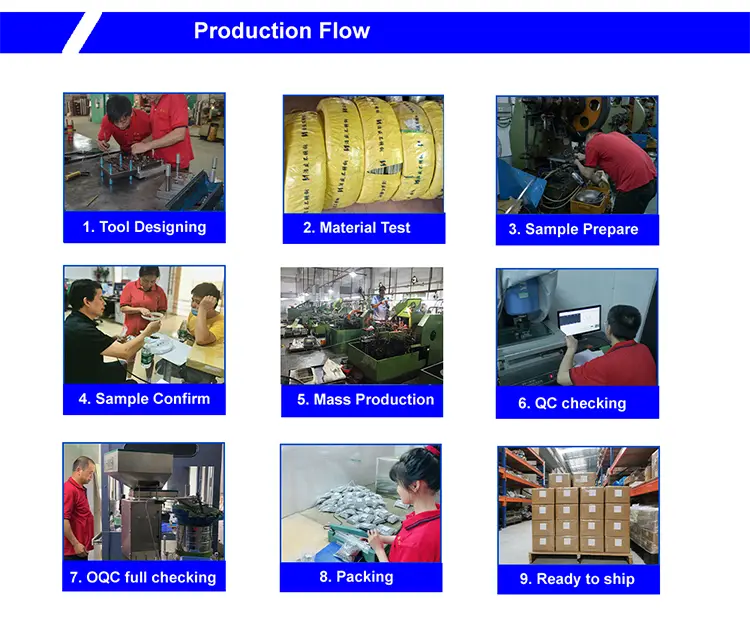

Fra råmateriale til færdig nitte – hvordan vi laver dem

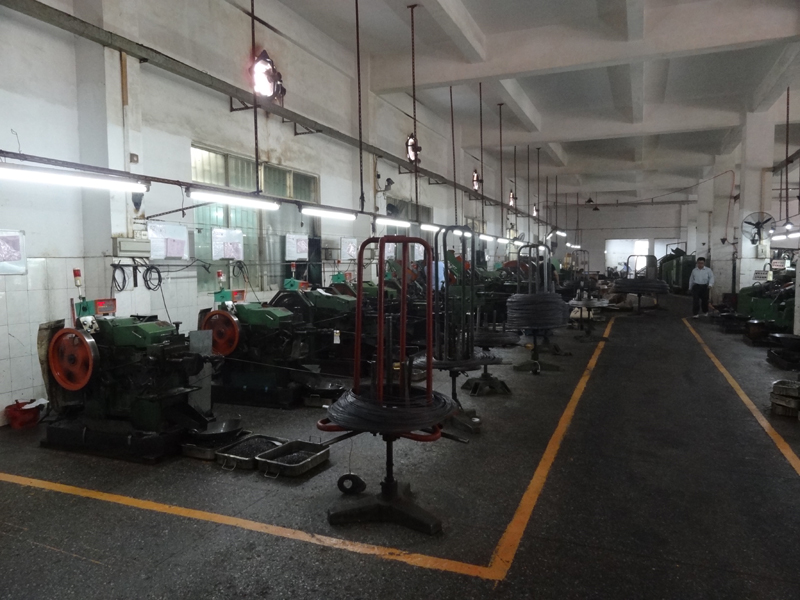

Halvrørsnitter med panhoved er fremstillet gennem kold heading. Den lige sidevæg af pandehovedet kræver præcist formdesign for at opnå det rene, færdige look.

1. Materialeindkøb – Certificeret tråd fra godkendte møller. Hver spole leveres med et mølletestcertifikat og varmenummer.

2. Inspektion af indgående materiale – Diameter (±0,02 mm), hårdhed og materialesammensætning verificeret. Spektrometer bekræfter karakter. Materiale, der ikke er specifik, afvises.

3. Værktøjsopsætning – Hårdmetalhoveddyser inspiceret og opsat til grydehovedprofilen og det halvrørformede hulrum. Matricegeometri sikrer den lige sidevæg og glatte kroneradius.

4. Inspektion af første artikel – 10 nitter målt på optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og hulrumsdybde verificeret.

5. Masseproduktion – Kontrol i processen: 5 nitter for hver 500 stykker. Enhver drift stopper pressen.

6. In-Process Inspection – For hver 2.000 stykker, sæt 3 nitter i prøvematerialet. Clinch inspiceret for symmetri og tæthed.

7. Plettering eller belægning – Påføres som specificeret.

8. Endelig udgående inspektion – 100% optisk sortering. AQL prøve manuelt verificeret. Udstedt dimensionsrapport, materialecertifikat og overensstemmelsescertifikat.

Vores certificeringer – bevis på kvalitet

Vi opretholder fuld sporbarhed og kvalitetsdokumentation for hver batch:

• ISO 9001:2015 – Certificeret kvalitetsstyringssystem
• RoHS-overensstemmelse – Verificeret af SGS tredjepartstest
• REACH-overensstemmelse – Aktuel SVHC-erklæring
• SGS testrapporter – Tilgængelige efter anmodning for specifikke batcher
• Materialecertifikater – Mølletestcertifikater, der kan spores til original spole

Arbejde med kunder i hele verden

Vi leverer halvrørsnitter til producenter i hele Nordamerika, Europa og Asien. Vores kunder bygger:

• Kommercielle apparater – Kaffemaskiner, fødevareudstyr, salgsautomater
• Møbler – Kontormøbler, reoler, udstillingsenheder
• Bilinteriør – Trimpaneler, instrumentpaneler, sædekomponenter
• Elektronikskabe – Chassis, kontrolpaneler, huse
• Medicinsk udstyr – Enhedshuse, instrumentsamlinger

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Spørgsmål: "Hvorfor skulle jeg vælge panhoved fremfor rundt hoved til synlige applikationer?"

A: Pandehovedet har en kort lige sidevæg, der skaber et renere, mere færdigt udseende på synlige samlinger. Rundt hoved er en kontinuerlig kurve fra top til skaft - det ser mere industrielt ud. Panhovedets lige væg signalerer tilsigtet design, ikke kun funktion. Det giver også en bredere lejeflade (1,8–2,2× skaft mod 1,6–1,8×), hvilket betyder mindre gennemtræksrisiko i blødere materialer.

Spørgsmål: "Hvad er den typiske leveringstid for tilpassede semi-rørnitter med panhoved?"

A: For standardspecifikationer er prøvegennemløbstiden 5-7 dage, og produktionstiden er 10-15 dage efter prøvegodkendelsen. For tilpassede hoveddiametre eller ikke-standardskaftstørrelser, der kræver nyt værktøj, tager værktøjsfremstilling 15-20 dage efterfulgt af prøveproduktion. Kontakt vores salgsteam med dine specifikationer for en præcis tidslinje.
