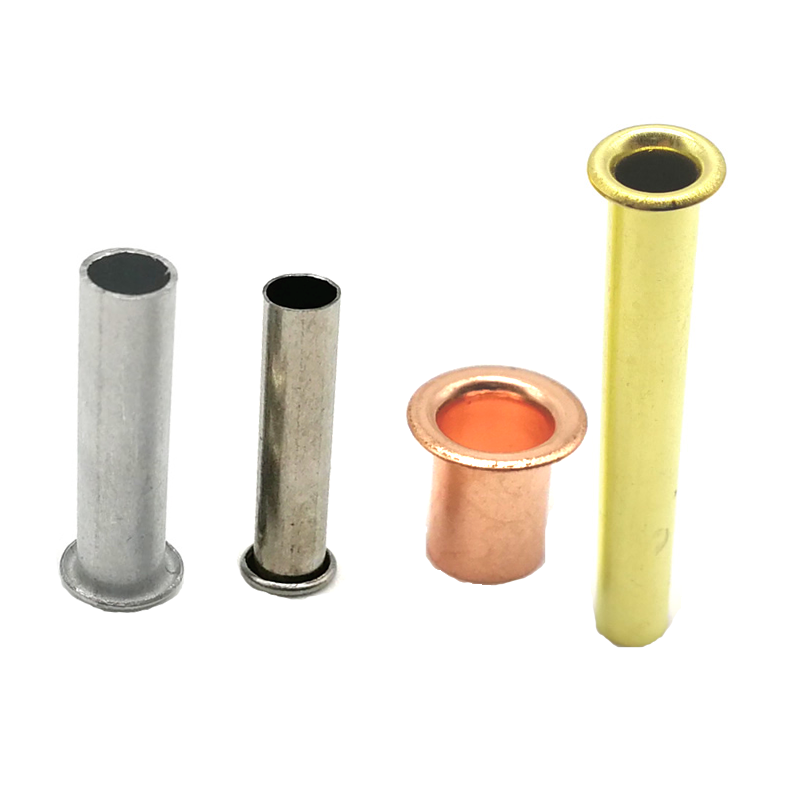

Rørnitter

De fleste hule nitter, du finder på markedet, er trukket af metalplader – en proces, der starter med en flad strimmel og danner tønden gennem progressiv trækning. Rørnitter er forskellige. De starter som egentlige metalrør - sømløse eller svejsede rør, skåret i længden, med et hoved formet i den ene ende.

Denne forskel har betydning. Fordi de begynder som rør, har de ensartet vægtykkelse og en ensartet indvendig diameter. De føles mere substantielle end tegnede hule nitter. De sætter rent med simpelt håndværktøj eller presser. Og det hule center kan bruges til ledninger, snøring eller blot til at reducere vægten.

Hvis din applikation har brug for en hul nitte med tyngde, styrke og en ren boring, er det det, du leder efter.

Rørnitter vs. tegnede hulnitter – forskellen der betyder noget

Vælg rør et, når:Du har brug for en hul nitte med en mere substantiel følelse. Ansøgningen involverer læder, sadelmagervarer, marinebeklædning eller elektriske samlinger. Du har brug for en ensartet indvendig diameter til ledninger eller snøring. Du vil have en fastgørelse, der føles bygget til at holde.

Materialer vi kan tilbyde

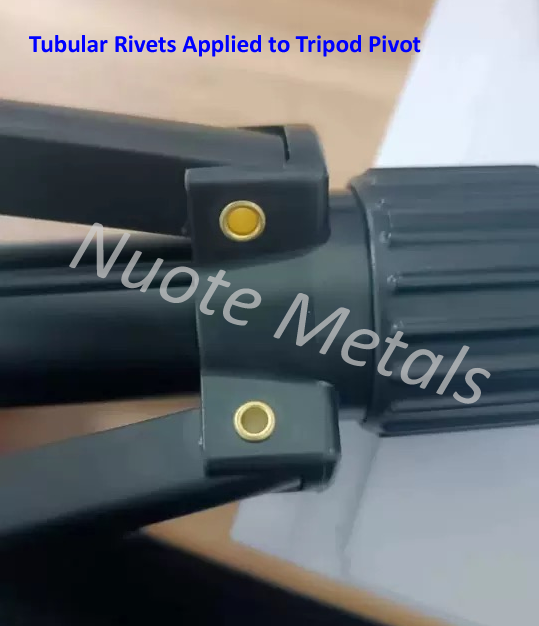

Én rigtig applikation – Kamerastativbenhængsel

En professionel producent af kamerastativ havde brug for et let, rent fastgørelseselement til benhængselmekanismen. Bensektionerne teleskoperer og foldes - enhver fremspringende fastgørelsesanordning ville skrabe mod det indvendige benrør under forlængelse og tilbagetrækning. De originale solide nitter gav styrke, men tilføjede unødvendig vægt og krævede høj indstillingskraft, der lejlighedsvis beskadigede det tynde aluminiumsrør. Optrukne øjer var for lette og gav ikke den væsentlige følelse, som kunden ønskede for et premium-produkt.

Vi leverede aluminiumsrørnitter – 4,0 mm skaft, 7,5 mm rundt hoved, 8,0 mm tøndelængde, klar anodiseret finish. Rørkonstruktionen gav ensartet vægtykkelse og en ren, ensartet indvendig diameter. Det hule design reducerede den samlede hængselvægt med 15 %. Det runde hoved sad rent på hængslets overflade uden at skrabe det indvendige benrør. Kunden testede 500 nitter fordelt på 250 stativer. Efter 10.000 forlængelses-tilbagetrækningscyklusser, nul løsnelse, nul skrammer, nul fejl. De bestiller nu vores nitter i partier på 200.000 styk årligt.

Hovedstile – hvad vi tilbyder

De fås i tre hovedtyper:

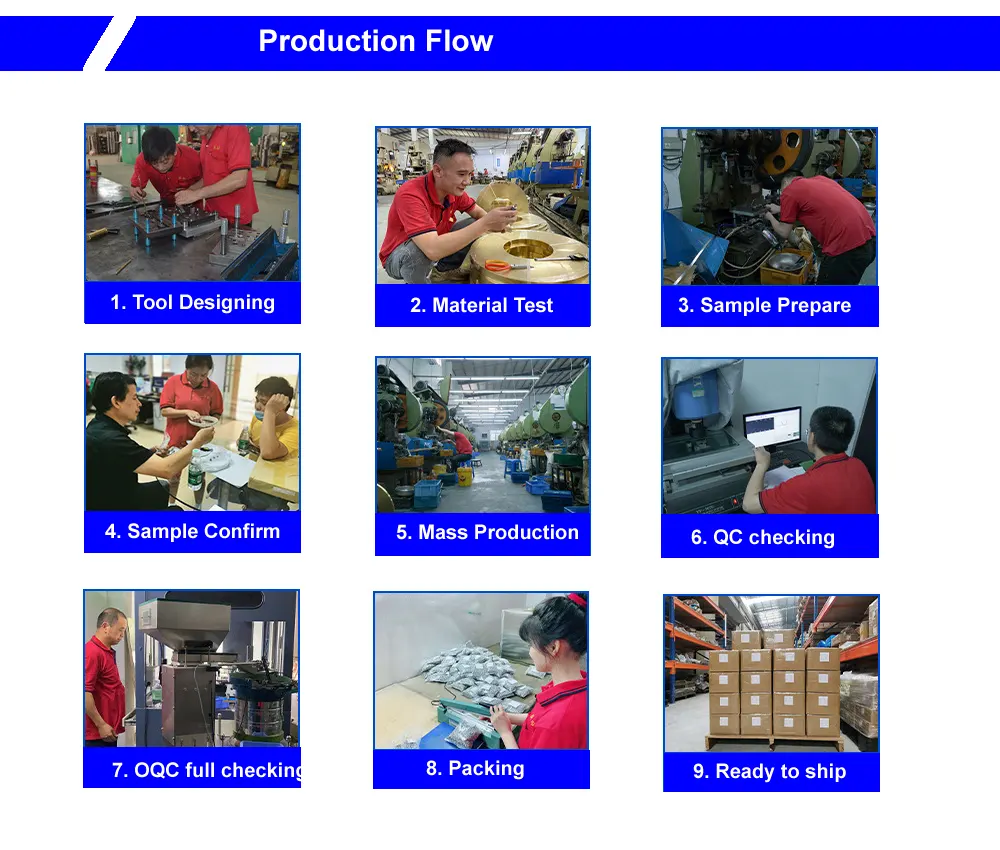

Hvordan vi fremstiller dem - Rørskæring + overskrift

Rørnitter starter som metalrør - ikke tråd, ikke plade. Processen adskiller sig fra andre nittetyper.

1. Indkøb af rørlager– Vi køber certificeret metalrør (sømløs eller svejset) fra godkendte møller – messing, kobber, rustfrit stål, kulstofstål eller aluminium. Hver batch leveres med et mølletestcertifikat og varmenummer.

2.Inspektion af indgående materiale– Rørmaterialet kontrolleres for udvendig diameter (±0,02 mm), vægtykkelse og materialesammensætning. Rør uden for specifikation afvises.

3. Rørskæring– Røret skæres til præcis emnelængde ved hjælp af højhastighedsskæreudstyr. Hvert emne bliver til én nitte.

4. Overskrift– Det afskårne røremne anbringes i en headerpresse. En karbidmatrice danner hovedet (rundt, fladt eller forsænket) i den ene ende. Det hule rør forbliver åbent i haleenden.

5. Trimning– Blink rundt om hovedkanten er fjernet.

6. Tumling– Mikrograter er elimineret.

7. Belægning eller belægning– Zink, nikkel, passivering, lak eller andre overfladebehandlinger påføres som specificeret.

8. Afsluttende inspektion– 100 % optisk sortering til kritiske dimensioner. AQL prøve manuelt verificeret. Målrapport og overensstemmelsescertifikat udstedt med hver forsendelse.

Leveringstid:5-10 dage standard; tilpasset værktøj: 15-20 dage.

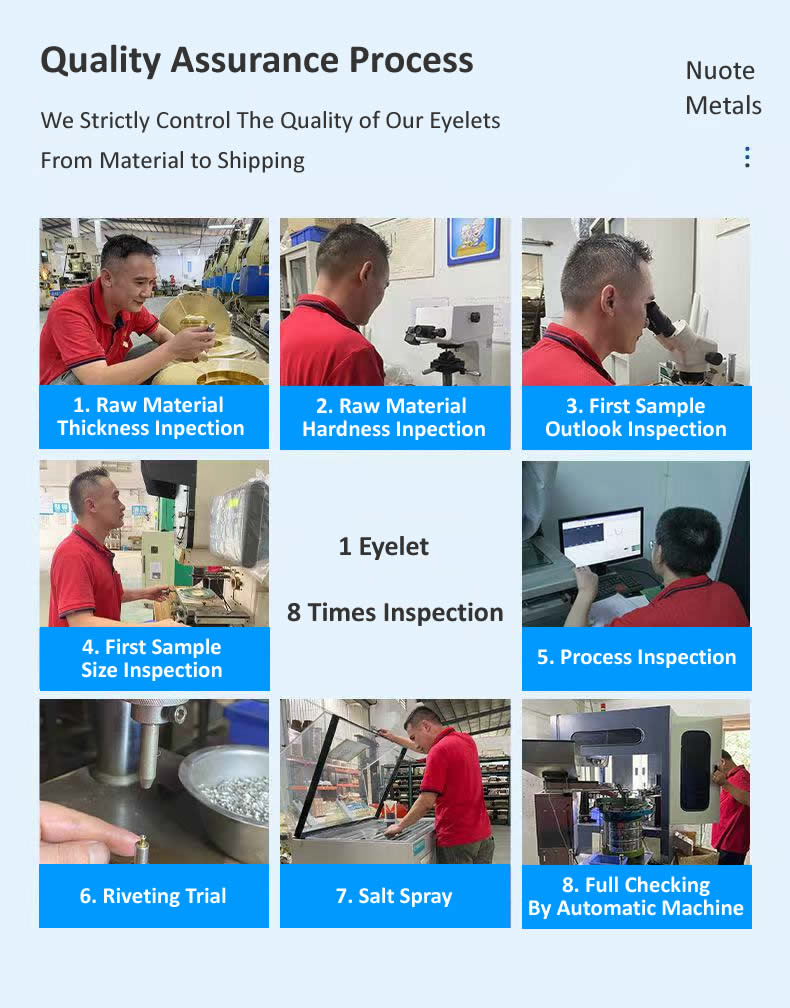

Én nitte, otte kontroller – Sådan sikrer vi kvalitet

Vi er ikke afhængige af stikprøver. Hvert parti af rørnitter passerer gennem otte separate kvalitetsporte, før de forlader vores fabrik. Princippet er enkelt: mål tidligt, mål ofte og antag aldrig.

Kontrol af råvarediameter– Indgående rørmateriale måles med et lasermikrometer. Diametertolerance: ±0,02 mm. Enhver spole uden for dette område afvises, før den når produktionsgulvet.

Kontrol af råmaterialets hårdhed– En prøve fra hver batch af rørmateriale testes på en Rockwell hårdhedstester. Acceptabel rækkevidde varierer efter materiale. For blød, og nitten vil deformeres under kursen. For hårdt, og røret kan revne under afbrænding.

Første artikels udseendekontrol– Efter værktøjsopsætning inspiceres de første 10 nitter visuelt under forstørrelse. Vi ser efter revner, ujævne hoveder, overflademærker eller grater. Enhver synlig defekt stopper pressen.

Første artikels dimensionskontrol– De samme 10 nitter måles på en optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og vægtykkelse skal være inden for tegningstolerancer, før produktionen starter.

Igangværende kontrol– Under masseproduktion trækker operatøren 5 nitter for hver 500 stykker. Dimensioner er verificeret med digitale skydelære og go/no-go målere. Enhver drift udløser værktøjsjustering.

Testindstilling (forsøgsafbrænding)– For hver 2.000 stykker sætter vi 3 nitter i en repræsentativ materialeprøve (samme tykkelse og type som din samling). Den udvidede clinch inspiceres for symmetri, tæthed og revnefri dannelse. Ingen løse eller revnede nitter accepteres.

Saltspraytest (hvis påkrævet)– Til udendørs eller belagte nitter sender vi prøver til vores laboratorium til ASTM B117 saltspraytest. Der udstedes et certifikat med partiet.

Afsluttende udgående eftersyn– Før emballering passerer hver nitte gennem en optisk sorteringsmaskine. Kameraer kontrollerer hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og koncentricitet. Afvisninger kasseres automatisk. En tilfældig AQL-prøve (Niveau II, 1.0) trækkes derefter til manuel verifikation.

En rørnitte, der overlever alle otte trin, er klar til at forlade vores fabrik. Vi opbevarer fortegnelser over hver kontrol i fem år.

Hvad vores kunder siger – rigtig feedback

Tre spørgsmål, vi besvarer ofte

Q: "Hvad er forskellen mellem rørnitter og rørnitter - er de det samme?"

A: I mange sammenhænge bruges "rørnitter" og "rørnitter" i flæng. Begge refererer til hule nitter lavet af rørmateriale. Der er dog en teknisk forskel: nogle rørnitter (DIN 7339) er fremstillet af båndmateriale, der er formet til et rør, mens rørnitter (DIN 7340) er lavet af faktisk sømløst eller svejset rørmateriale. Hos Nuote Metals er vores nitter lavet af ægte rørmateriale - skåret i længden og færdiggjort - hvilket giver dem ensartet vægtykkelse og en ensartet indvendig diameter.

Spørgsmål: "Kan de bruges til elektriske forbindelser?"

A: Ja – afhængig af materialet. Messingrørnitter tilbyder fremragende elektrisk og termisk ledningsevne, hvilket gør dem velegnede til printkortforbindelser, jordingsenheder og ledningsafslutninger. Kobberrørnitter giver endnu højere ledningsevne (100 % IACS) til krævende elektriske applikationer. Rørnitter af rustfrit stål og kulstofstål anbefales ikke til elektriske forbindelser på grund af deres lavere ledningsevne.

Q: "Hvor er de almindeligt anvendte, og hvilke materialer er bedst til hver anvendelse?"

A: De bruges på tværs af en lang række industrier, og materialevalget afhænger af applikationen:

For stativet ovenfor var aluminium det rigtige valg – det leverede det lette, rene udseende, som kunden havde brug for uden at gå på kompromis med styrke eller holdbarhed.
