Præcisions metalstempling

Fra beslagene, der holder din bils motor på plads, til terminalerne, der forbinder din telefons batteri,præcisionsstempling af metalkomponenter er overalt. De er metalstykkerne, der giver form, struktur og funktion til de produkter, vi bruger hver dag. Hos Nuote Metals producerer vi disse komponenter i millioner – nøjagtigt, konsekvent og omkostningseffektivt.

Hvad er præcisionsmetalstempling?

Det er en fremstillingsproces, der danner metalkomponenter ved at føre spole eller metalplade gennem en stansepresse udstyret med specialfremstillede matricer. Pressen anvender høj kraft til at skære, bøje, forme eller gennembore metallet til en færdig form - ofte i et enkelt slag eller en progressiv sekvens.

I modsætning til støbning eller smedning kræver stempling ikke smeltning af materialet. Den former metal ved stuetemperatur gennem koldformning, som bevarer materialets oprindelige mekaniske egenskaber. Resultatet er en komponent, der er stærk, dimensionelt nøjagtig og klar til montering – uden ekstra omkostninger eller tid til sekundær behandling.

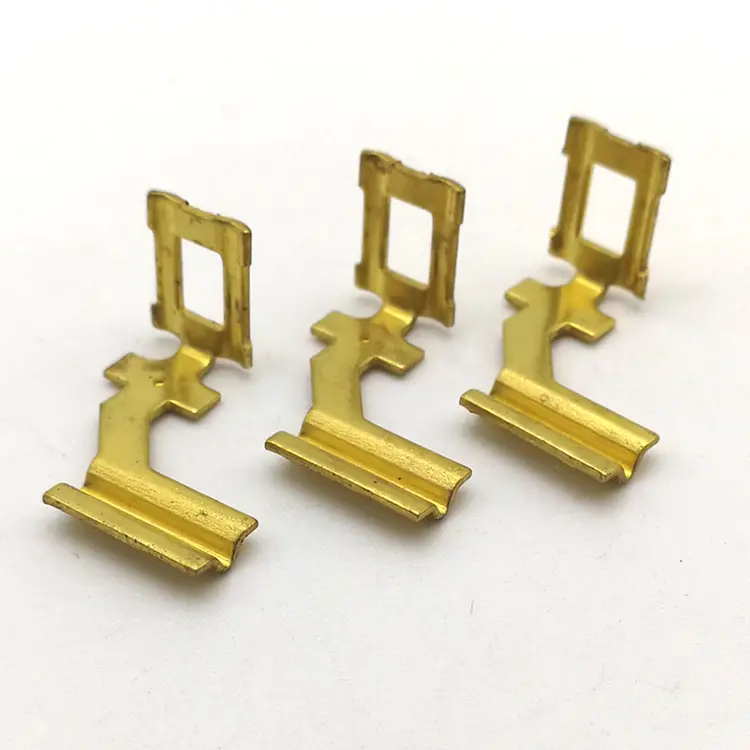

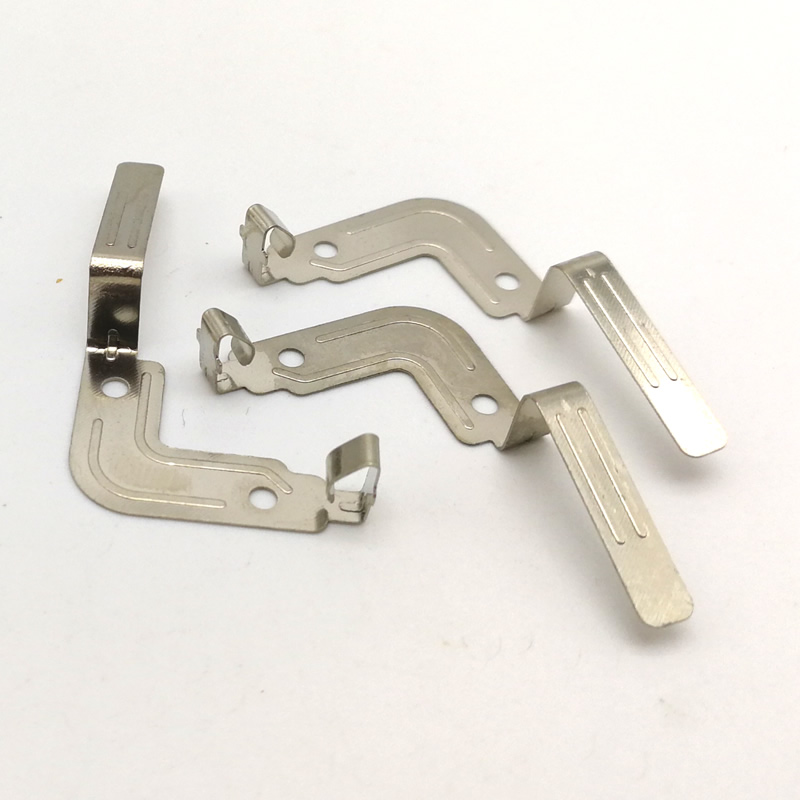

Præcisionsstempling af metal kan producere enkle dele – en flad skive med et hul i midten – eller komplekse komponenter – et dybttrukket hus med flere bøjninger, gennemborede huller og prægede funktioner. Kompleksiteten afhænger af matricedesignet og antallet af operationer, der udføres i hvert presseslag.

Stempling vs. alternative processer – hvorfor stempling vinder

Når du skal producere metaldele i store mængder, er stempling ofte den mest effektive metode, der findes.

Når først formen er lavet, er marginalomkostningerne for hver ekstra del meget lav. Dette gør stempling til det ideelle valg til produktionsserier på 10.000 styk og derover.

Vores stemplingsevner – presser, materialer og processer

Tryk på Kapacitet

Vi driver et moderne prægeanlæg med presser fra 25 tons til 200 tons. Denne serie giver os mulighed for at håndtere alt fra sarte elektroniske komponenter til større strukturelle autodele.

Materiale muligheder

Stemplingsprocesser tilgængelige

Dimensionstolerancer

Vi holder snævre tolerancer baseret på materialetykkelse og delgeometri. For de fleste funktioner opretholder vi ±0,05 mm for hulpositioner, emnekonturer og bøjningsvinkler. Præcisionstolerancer ned til ±0,01 mm er tilgængelige efter anmodning.

Én rigtig applikation – Batteriterminal til EV-producent

En producent af batteripakker til elektriske køretøjer havde brug for en højvolumen terminalkomponent til deres celle-til-skinneforbindelser. Terminalen krævede flere gennemborede huller inden for ±0,05 mm position, en 90° bøjning med en snæver radius og en præget kontaktflade for ensartet elektrisk ydeevne. Det årlige volumen var 500.000 styk - for mange til CNC-bearbejdning, for kompleks til en simpel blanking-matrice.

Vi designede en progressiv matrice med ni stationer: gennemboring af pilothuller, blanking af den ydre kontur, prægning af kontaktfladen, bøjning og endelig cutoff. Den progressive matrice kører med 80 slag i minuttet og producerer færdige terminaler klar til plettering. Kunden modtog de første prøver på 18 dage og produktionsdele på 30 dage. Efter 18 måneders produktion har matricen produceret over 1,5 millioner terminaler med nuldimensionelle afvisninger.

Hvor det bruges

Præcise metalstemplingskomponenter findes i stort set alle brancher:

• Automotive– Beslag, kabinetter, stik, sensorhuse, sikkerhedsselekomponenter, dele til udstødningssystem
• Elektronik– Afskærmning af dåser, klemmer, kontakter, stik, køleplader
• Medicinsk udstyr– Komponenter til kirurgiske instrumenter, huse til diagnostisk udstyr, indkapslinger til implanterbare enheder
• Rumfart– Beslag, fastgørelsesanordninger, kabinetter, indvendige beklædningskomponenter
• Vedvarende energi– Monteringsclips til solpaneler, komponenter til batterikabinet, inverter-chassis
• VVS– Kanalkomponenter, ventilatorhuse, kontrolpaneler
• Møbler og isenkram– Hængsler, beslag, stik, dekorative trim
• Telekommunikation– Afskærmningskomponenter, konnektorhuse, basisstationsudstyrsdele

Hvordan vi fremstiller stemplingskomponenter – fra design til levering

Trin 1: Design og DFM-gennemgang

Du leverer en 2D-tegning eller 3D-model (STEP, IGES eller PDF). Vores ingeniører gennemgår designet for fremstillingsevne - kontrollerer radier, tolerancer, materialetykkelse og bøjningsretninger. Vi giver DFM-feedback inden for 2-3 hverdage for at reducere værktøjsomkostninger og forbedre delens ydeevne.

Trin 2: Værktøjsdesign og fremstilling

Vi designer og fremstiller vores egne stansematricer internt. Denne vertikale integration giver os hurtigere leveringstider, lavere værktøjsomkostninger og komplet kvalitetskontrol. Valg af værktøjsstål (D2, A2 eller hårdmetal til højvolumen) er tilpasset dine materiale- og volumenkrav.

Trin 3: Prøveudtagning og første artikelinspektion

Vi producerer op til 20 prøvestykker uden ekstra omkostninger (for godkendt værktøj). Vi måler hver dimension på en optisk komparator og leverer en fuldstændig First Article Inspection (FAI) rapport. Du inspicerer og godkender inden produktionen begynder.

Trin 4: Produktion og kvalitetskontrol

Fuld produktion kører i henhold til din PO-mængde. Igangværende inspektioner finder sted med definerede intervaller (hver 500-2.000 stk.). Endelig tilfældig stikprøve pr. AQL (ANSI/ASQ Z1.4). Hver batch er 100 % dimensionskontrolleret før emballering.

Trin 5: Sekundær drift og forsendelse

Vi tilbyder interne og samarbejdspartnere sekundære tjenester: afgratning, anboring, svejsning, plettering (zink, nikkel, tin), pulverlakering og anodisering. Dele pakkes i henhold til dine specifikationer - bulk, bakke, rulle eller pose - og sendes med fuld dokumentation.

Kvalitetssikring – hvad vi tjekker, hvorfor det betyder noget

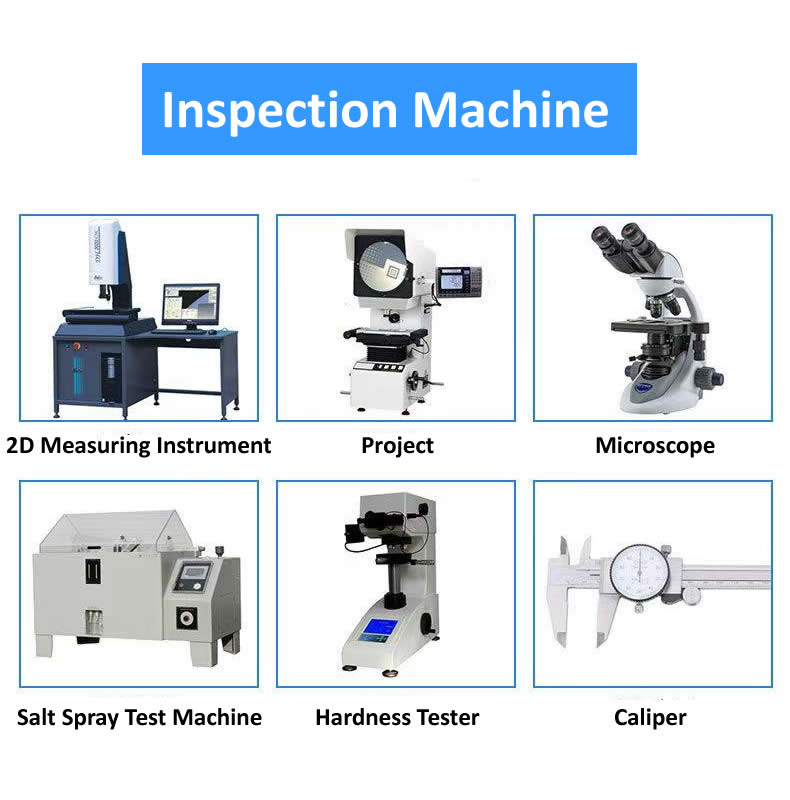

Vores inspektionsudstyr:

• 2.5D billedmålingssystem– Fuld konturmåling, hulposition, koncentricitet
• Profilprojektor (optisk komparator)– Kavitetsdybde, bøjningsvinkel, kantradius
• Laser mikrometer– Højhastigheds-, berøringsfri diametermåling
• Rockwell hårdhedstester– Verifikation af råvarehårdhed
• Saltspray testkammer –Korrosionsbestandighedstest (ASTM B117)
• Spektrometer– Verifikation af materialesammensætning af indgående spoler

Alt udstyr kalibreres årligt af akkrediterede tredjepartslaboratorier. Kontroloptegnelser opbevares i fem år.

Din ordre – hvad vi sender dig

Når dine præcisionsmetalprægede komponenter ankommer, modtager du en komplet registrering af, hvad der blev produceret, og hvordan det blev verificeret.

Hvad du finder i kassen:

• Dele i forseglet emballage– Mærket med varenummer, batchnummer og mængde
• Materialecertifikat– Kemisk sammensætning og trækegenskaber fra den originale spole
• Første artikelinspektionsrapport (FAI).– Komplet dimensionsbekræftelse (for nye værktøjer)
• Dimensionel inspektionsrapport– Faktiske mål fra produktionspartiet
• Plating certifikat– Tykkelse verificeret af XRF (hvis relevant)
• Overensstemmelsescertifikat– Signeret af vores QA-manager, batch-sporbar

Certificeret til:ISO 9001:2015, RoHS, REACH

Tre spørgsmål, vi besvarer ofte

Spørgsmål: "Hvad er minimumsordremængden (MOQ) for præcisionsstempling af metal?"

A: For dele, der kræver nyt dedikeret værktøj, er vores typiske MOQ 5.000-10.000 styks for at amortisere værktøjsomkostninger. Vi tilbyder dog fleksible mængder til prototyping - så lave som 50-500 styk ved hjælp af midlertidigt blødt værktøj eller laserskæring (til flade dele uden bøjning). For dele, der kan produceres ved hjælp af vores eksisterende standardværktøjsbibliotek, accepterer vi ordrer fra 100 stk. Indsend din tegning for et skræddersyet tilbud. Vi tilbyder også op til 20 prøvestykker gratis efter værktøjsgodkendelse (kunden betaler forsendelse).

Spørgsmål: "Hvad er den typiske gennemløbstid for præcisionsstempling af metal?"

A: Ledetider afhænger af delens kompleksitet og værktøjskrav. For simple dele med enkelt-operations blanking- eller gennemboringsværktøjer (sammensat matrice), tager fremstilling af værktøj typisk 15-20 hverdage. De første prøver er tilgængelige 3-5 dage efter færdiggørelse af værktøj. For komplekse dele, der kræver progressive matricer med flere stationer (bøjning, tegning, prægning), varierer værktøjets leveringstid fra 25-40 hverdage. Vi tilbyder hurtig værktøj mod et ekstra gebyr. Prototypeværktøj (blødt værktøj ved hjælp af aluminium eller blødt stål) kan produceres på 7-10 dage til valideringskørsler med lavt volumen.

Q: "Hvordan kommer jeg i gang med et præcisionsmetalprægningsprojekt?"

A: Det er ligetil at komme i gang. Send os en 2D-tegning (PDF) eller 3D-model (STEP, IGES eller SolidWorks) med dimensioner, tolerancer og specificeret materiale. Inkluder din estimerede årlige eller ordremængde og eventuelle krav til overfladefinish. Med disse oplysninger giver vi et budgettilbud inden for 24 timer og et fast tilbud med værktøjsnedbrud inden for 3-5 hverdage. For simple dele kan vi citere fra en håndskitse eller tydeligt fotografi med dimensioner. Vi tilbyder også gratis DFM-analyse – vi vil gennemgå dit design og foreslå forbedringer, før værktøjet begynder.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certificeret. Gratis DFM anmeldelse og prøver tilgængelige. Kontakt os med din tegning - vi svarer inden for 24 timer med værktøjsomkostninger, stykpris og leveringstid.
