Semi hule nitter

Du kender den synkende følelse. Pressen falder ned, nitten sætter sig - og du hører et knæk. Eller værre, du hører ikke noget, men tre måneder senere kommer et feltfejl tilbage. Delen trak igennem. Fugen løsnede sig. Kunden er utilfreds.

Her er sagen: det meste af tiden er det ikke din skyld. Du bruger det rigtige materiale. Din presse er kalibreret. Designet ser solidt ud på papiret. Så hvorfor gørehalvhule nitter— nogle gange kaldet halvrørformede, semi-rørformede eller hule nitter — bliver ved med at svigte i produktionen?

Lad mig guide dig gennem, hvad vi har lært efter at have lavet millioner af dem hos Nuote Metals. Ikke fra et katalog. Fra faktiske kunder, der kom til os med de samme problemer, du står over for.

70%-reglen (og hvorfor den ændrer alt)

En solid nitte har brug for omkring 3,5 tons kraft for at sætte et 5 mm skaft. En semi-hul nitte? Cirka 1,0-1,2 tons. Det er 70 % mindre kraft.

Hvad betyder det egentlig på din produktionslinje?

• Mindre stress på dit værktøj– Din presse holder længere, og du udskifter ikke matricer så ofte.
• Mindre stress på dine materialer– Hvis du arbejder med tynde metaller, plast eller sarte samlinger, er denne reduktion på 70 % forskellen mellem en ren samling og en revnet del.
• Hurtigere cyklusser– Lettere tryk cykler hurtigere. Mindre tid pr. nitte tæller hurtigt, når du kører 50.000 stykker.

Men her er fangsten: hulrummet skal være rigtigt. For lavvandet, og du kæmper stadig med solide nittekræfter. For dyb, og clinchen er svag. Hos Nuote Metals holder vi hulrumsdybden på 45-55 % af tøndens længde – det søde sted, hvor den hule væg ruller rent uden at revne.

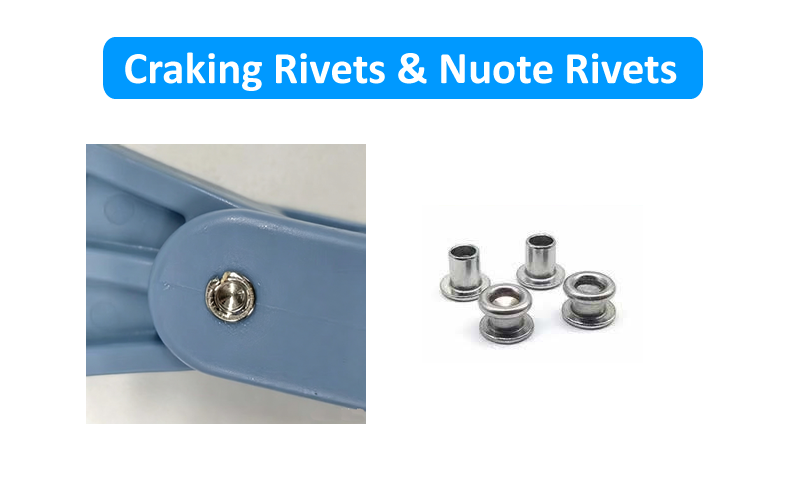

Det mest almindelige spørgsmål, vi får: "Hvorfor revner mine nitter?"

Det hører vi mindst to gange om ugen. En kunde ringer frustreret, fordi deres nitter flækker under indstillingen. Her er, hvad vi har fundet:

Problem #1: Materialet er forkert til applikationen.

Rustfrit stål hærder hurtigt. Det er stærkt, men det er ikke tilgivende. Hvis du sætter rustfrit stål ind i et tæt hul med højt tryk, hærder metallet, før det kan rulle - og det revner. Skift til lavkulstofstål eller messing løser ofte problemet med det samme. De er mere duktile, og de kæmper ikke tilbage på samme måde.

Problem #2: Hulrummets dybde er for dyb.

Hvis hulrummet overstiger 55 % af tøndens længde, er den resterende væg for tynd til at understøtte den rullende handling. Metallet folder i stedet for ruller. Vi måler hulrumsdybden på hver første artikel, og vi kan justere den til 45–50 %, hvis det er det, din applikation har brug for.

Problem #3: Indstillingskraften er for høj.

Du bruger et semi-hult design, men du indstiller det, som om det er solidt. Solide nitter har brug for kraft. Disse har brug for finesse. Hvis din presse er sat for højt, revner den hule væg. Vi anbefaler, at du reducerer kraften med 30 %, når du skifter fra massiv til halvhul – og juster derefter derfra.

Problem #4: Tøndelængden er for kort.

Denne er overraskende almindelig. Tøndelængden skal være 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Hvis den er for kort, bunder den hule sektion, inden clinchen dannes, og du får en svag samling. Send os din materialestabel, så anbefaler vi den nøjagtige længde.

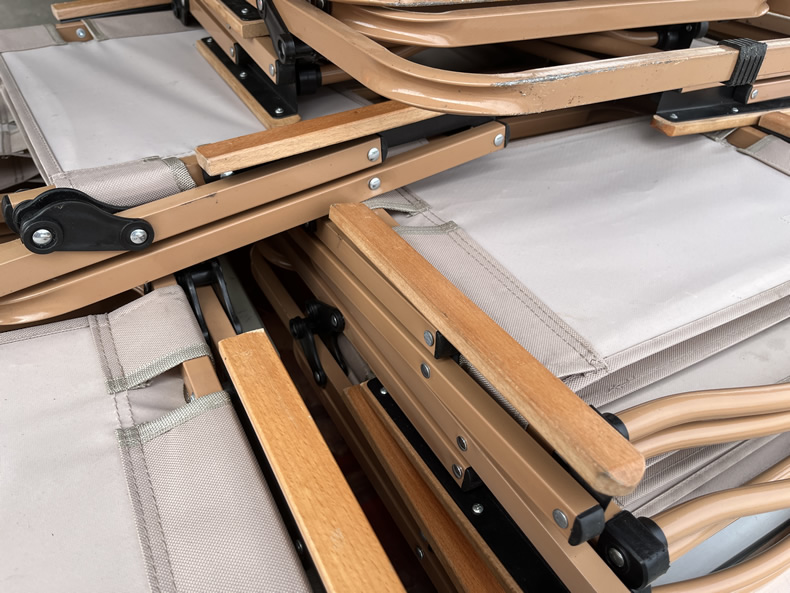

En rigtig: 250.000 nitter, ingen revner

Vi arbejdede med en møbelproducent sidste år. De lavede klapstole og brugte solide nitter til saksehængslerne. Afvisningsprocenten var på 6-7 %. De solide nitter knækkede nylonbøsningerne. De havde brug for en løsning, der ville lade dem holde deres produktionshastighed uden at smide dele.

Vi leverede halvhule nitter af zinkbelagt stål - 4,0 mm skaft, 7,0 mm rundt hoved, 10,0 mm tøndelængde. Kaviteten faldt deres indstillingskraft fra 3,5 tons til 1,0 ton. Revnerne stoppede. Fuldstændig.

De testede 1.000 stykker på tværs af 500 stole, kørte 50.000 justeringscyklusser og havde ingen fejl. De bestiller nu 250.000 halvhule nitter om året fra Nuote Metals, og deres afvisningsprocent er under 0,3%.

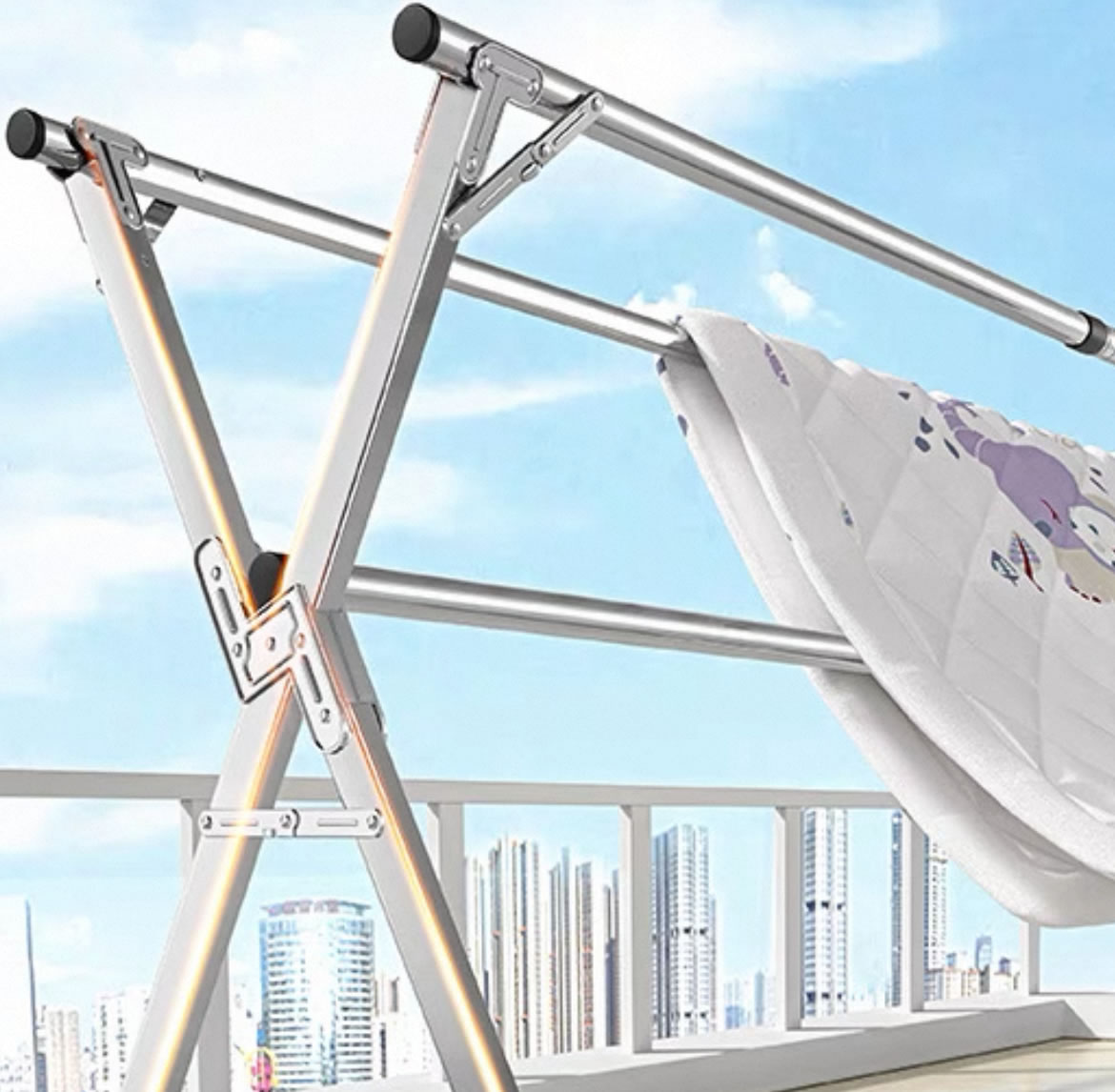

En anden: 300.000 nitter til aluminiumsstativer

En producent af aluminiumstørrestativ havde et andet problem. Deres solide aluminiumsnitter virkede - men samlebåndet var langsomt. Høj indstillingskraft betød omhyggelig presseopsætning, og enhver forskydning forvrængede den tynde slange.

Vi gav dem semi-hule aluminiumnitter: 4,0 mm skaft, 7,0 mm rundt hoved, 10,0 mm tønde længde. Almindelig finish. Ikke noget fancy.

Indstillingskraften faldt med 60 %. Forvrængningen forsvandt. Samlingshastigheden steg 35%. De testede 1.000 nitter på tværs af 500 stativer, kørte 10.000 foldecyklusser med en belastning på 15 kg og havde ingen løsning. Nu bestiller de 300.000 styk om året hos os.

Hvad vi faktisk laver

Halvhule nitter fra Nuote Metals kommer i:

• Skaftdiametre:1,5 mm til 8,0 mm
• Materialer: Kulstoffattigt stål, rustfrit stål (304/316), messing (C2680), kobber (C11000), aluminium (5052/5056)

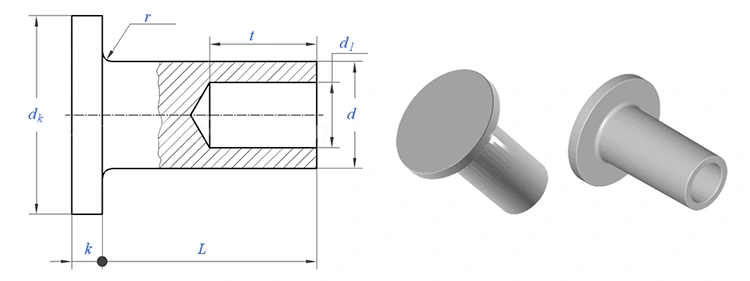

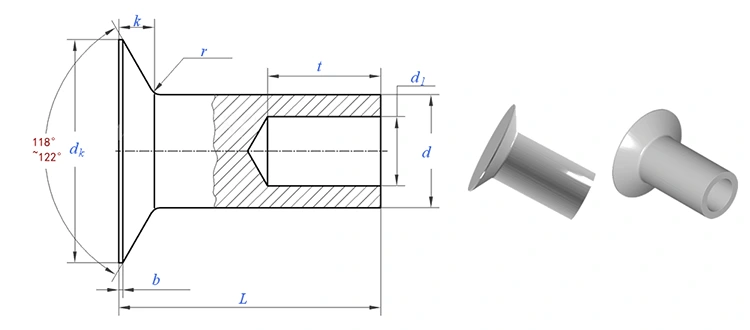

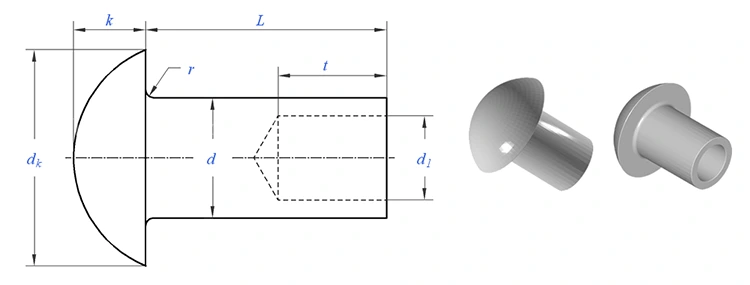

• Hovedstile:Rund, flad, oval, truss, pande, universal, champignon, forsænket
• Afslutninger:Forzinket, sort oxid, passiveret, lakeret, forniklet, antik, anodiseret, almindelig

Alle tilpassede længder. Intet fra hylden. Fordi hver applikation er anderledes.

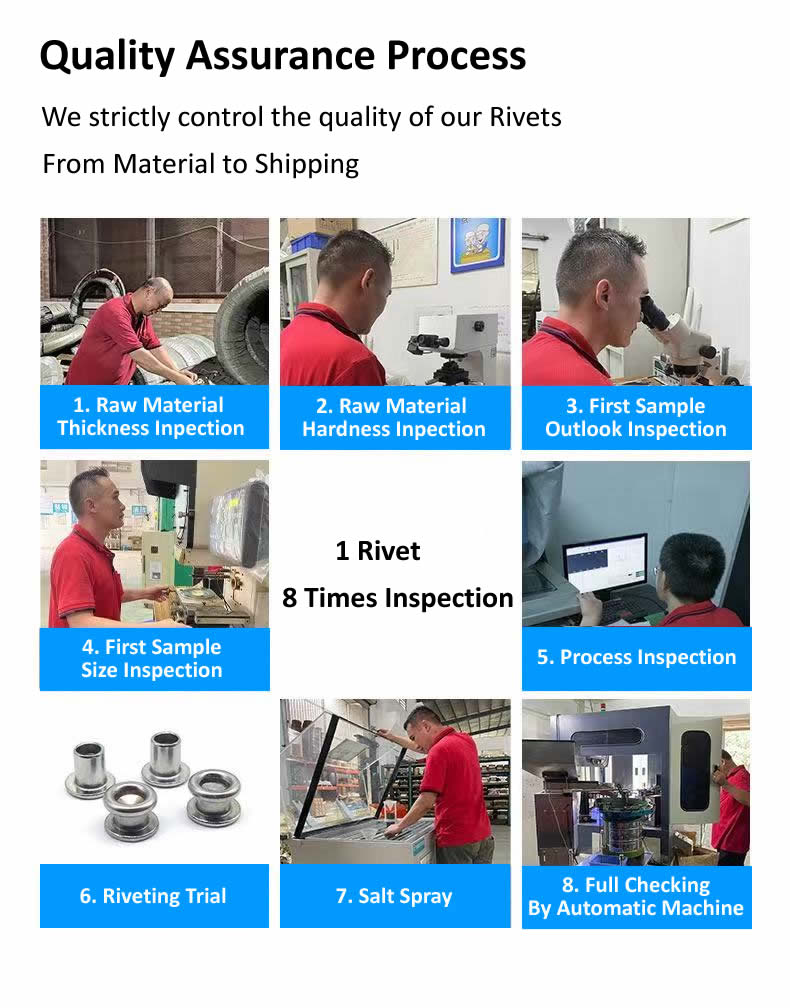

Processen: Hvad vi tjekker, og hvorfor

Vi batch-tester ikke tilfældigt. Hver batch gennemgår dette:

• Indgående ledning – Diameter og hårdhed kontrolleres før produktion. Spektrometer verificerer materialesammensætning. Hvis spolen er ude af spec, afviser vi den, før den rammer pressen.
• Første artikel – 10 nitter målt på en optisk komparator. Hver dimension verificeret - skaft, hoved, cylinderlængde, hulrumsdybde.
• I proces – 5 nitter for hver 500 stykker. Kritiske dimensioner kontrolleres med digitale skydelære. Enhver drift stopper pressen.
• Indstillingstest - For hver 2.000 stykker sætter vi 3 i en prøve af dit faktiske materiale. Vi inspicerer clinchen for symmetri, tæthed og revner.
• Slutsortering – 100% optisk inspektion. AQL prøve manuelt verificeret.

De tolerancer vi har:

Hvad du får, når du bestiller

Når dine nitter ankommer, får du en komplet rekord:

• Materialecertifikat – Kemisk sammensætning og trækegenskaber fra den originale spole. Kan spores til varmenummeret.
• Inspektionsark – Faktiske mål på 10 nitter fra din batch. Ikke "inden for tolerance" - de faktiske tal.
• Finish certifikat – Belægningstykkelse verificeret af XRF (hvis relevant).
• Overensstemmelsesdokument – ​​Underskrevet af vores QA manager, med et unikt batchnummer.

Vi opbevarer kopier i fem år. Du bør også beholde din.

Tre spørgsmål, vi faktisk får

Q: "Hvad er forskellen mellem halvhule og halvrørformede?"

A: Intet. De er det samme produkt. To navne for det samme fastgørelseselement - en nitte med et lavt hulrum ved halen. Nogle brancher bruger det ene udtryk, andre det andet. Vi laver begge dele.

Q: "Kan jeg bruge disse udendørs?"

A: Ja, med den rigtige finish. Til udendørs anvendelser anbefaler vi:

• Rustfrit stål (304 eller 316) semi-hule nitter med passiveret finish for permanent korrosionsbestandighed
• Forzinket stål med gul chromat til 96 timers salttågebestandighed
• Aluminium med anodiseret finish til letvægts udendørs samlinger

Q: "Hvordan vælger jeg den rigtige tøndelængde?"

A: Tøndelængde = din materialestabeltykkelse + 1,5–2,0 mm. Hvis du forbinder to 2 mm plader (i alt 4 mm), skal du vælge en cylinderlængde på 5,5–6,0 mm. For kort, og clinchen er svag. For lang, og tønden krøller. Send os din materialestabel, så anbefaler vi den nøjagtige længde.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certificeret. Gratis prøver tilgængelige. Kontakt os med dine specifikationer - vi svarer inden for 24 timer med værktøjsomkostninger (hvis nogen), stykpris og leveringstid.
