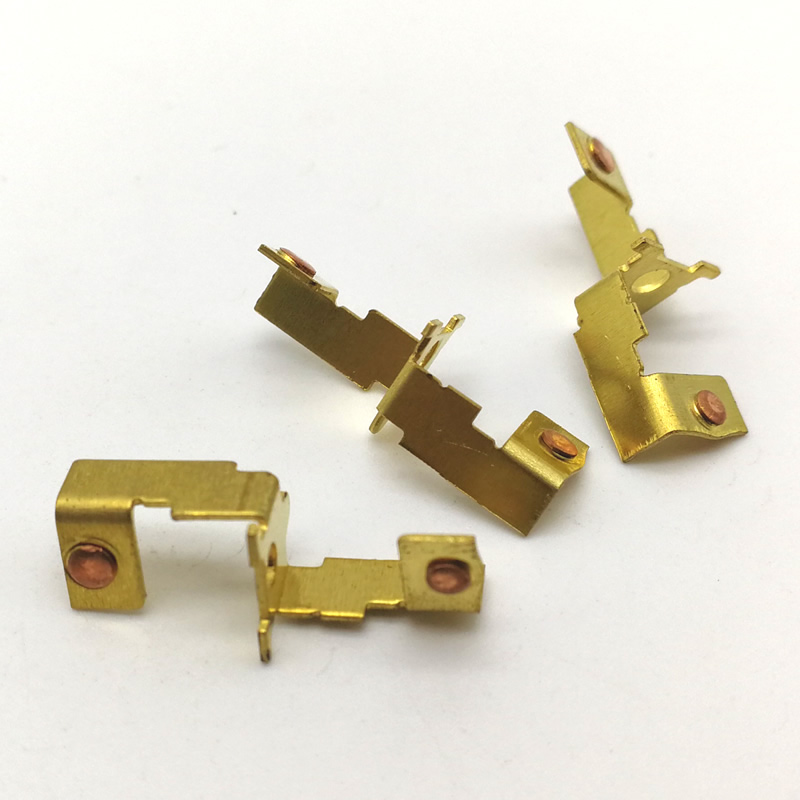

Stemplede metaldele

I moderne fremstilling tilbyder få processer hastigheden, konsistensen og omkostningseffektiviteten ved metalstempling. Når hyldekomponenter ikke kan opfylde unikke designkrav, giver brugerdefinerede stemplede metaldele den nøjagtige geometri, materiale og ydeevneegenskaber, der er nødvendige for missionskritiske samlinger.

Nuote Metalshar leveret stemplingsløsninger i teknisk kvalitet i over et årti. Vores specialfremstillede metaldele betjener industrier, herunder bilindustrien, elektronik, medicinsk udstyr, vedvarende energi og industrielt udstyr - hvor præcision og repeterbarhed ikke er til forhandling.

Hvad er specialstemplede metaldele?

Specialstemplede metaldele er komponenter fremstillet ved at føre metalspole eller blank plade gennem en stansepresse udstyret med specialfremstillede matricer. Pressen anvender høj kraft til at skære, bøje, forme eller gennembore metallet til en færdig form - ofte i et enkelt slag eller progressiv sekvens.

I modsætning til standard katalogdele er brugerdefinerede stemplede metaldele designet til kundens specifikationer, herunder:

Unikke hulmønstre, slidser eller udskæringer

Specifikke bøjningsvinkler og radier

Snævre dimensionstolerancer (ned til ±0,05 mm)

Særlige overfladebehandlinger eller belægninger

Højvolumen produktion med ensartet kvalitet

Hvorfor vælge Nuote Metals til specialstemplede metaldele?

Ingeniørerfaring på tværs af brancher

Nuote Metalsbringer over ti års praktisk stemplingserfaring. Vores ingeniørteam samarbejder med kunder fra prototype til produktion og tilbyder design til fremstillingsevne (DFM) feedback for at reducere værktøjsomkostninger og forbedre delens ydeevne.

In-house værktøj og formfremstilling

Vi designer og fremstiller vores egne stansematricer. Denne vertikale integration giver mulighed for hurtigere leveringstider, lavere værktøjsomkostninger og fuldstændig kontrol over kvaliteten for specialfremstillede metaldele.

Fleksible produktionsmængder

Prototype kører: 50-1.000 stk

Lavvolumen produktion: 10.000–50.000 stk

Højvolumen produktion: 10.000–1.000.000+ styk

Tekniske muligheder for specialstemplede metaldele

Nuote Metalsdriver et moderne prægeanlæg med presser fra 25 tons til 200 tons. Nedenfor er en detaljeret oversigt over vores muligheder.

Materiale muligheder

Stemplingsprocesser tilgængelige

Dimensionelle tolerancer for specialstemplede metaldele

Nuote Metalsholder snævre tolerancer baseret på materialetykkelse og delgeometri.

Maksimale deldimensioner

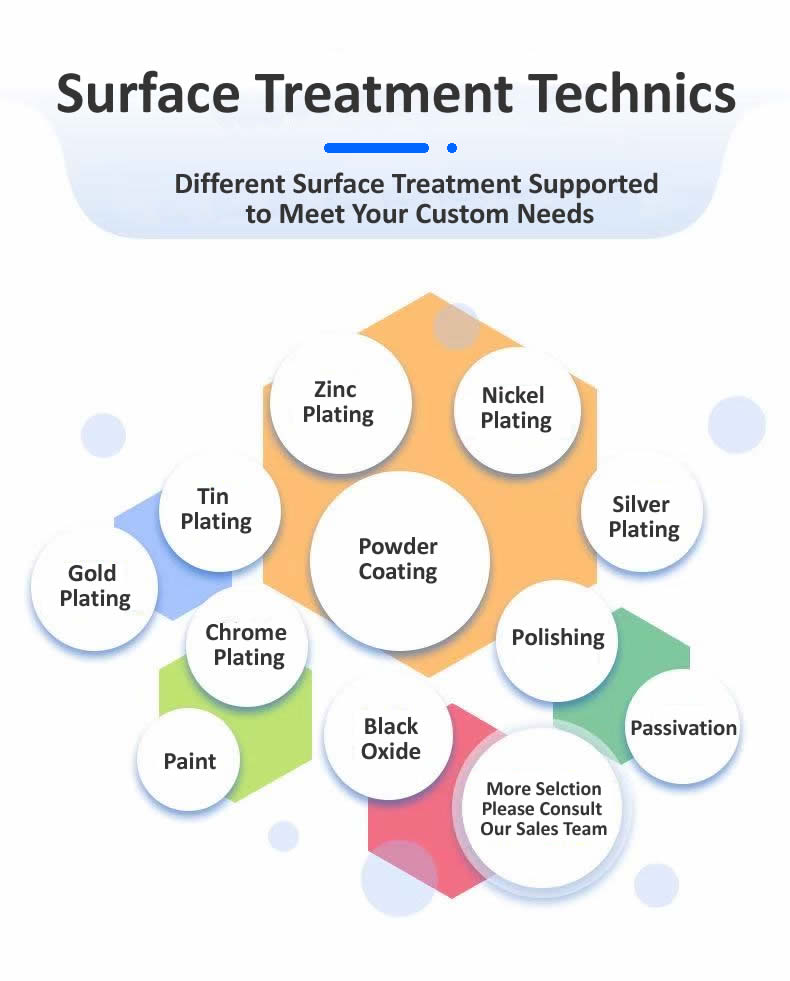

Overfladebehandlinger og sekundære operationer

Mange specialstemplede metaldele kræver efterstemplingsbehandlinger.Nuote Metalstilbyder in-house og partnered services.

Belægning og belægning

Forzinkning – gul, blå eller klar passivering

Nikkelbelægning – mat eller lys finish

Fortinning – Loddebarhed og korrosionsbeskyttelse

Pulverlakering – RAL-farvemuligheder, tykkelse 60–120µm

Anodisering – Aluminiumsdele, klar eller farve (Type II)

Sort oxid – Ståldele for mild korrosionsbestandighed og anti-genskin

Mekaniske sekundære operationer

Bankning og gevindskæring (gennem eller blinde huller)

Afgratning og kantbearbejdning

Nitning og isætning af hardware (møtrikker, tappe, afstandsstykker)

Svejsning (punkt, projektion eller laser)

Varmebehandling (afspændingsaflastende, udglødning)

Anvendelser af specialstemplede metaldele

Nuote Metalsleverer specialfremstillede metaldele til forskellige industrier. Nedenfor er repræsentative eksempler.

Biler og elektriske køretøjer

Batteriterminalstik

Monteringsbeslag til sensorer og styreenheder

VVS-systemkomponenter

Sæderamme forstærkninger

Beskyttelsesdåser til EMI/RFI-beskyttelse

Elektronik og telekommunikation

RF afskærmende dæksler og rammer

Køleplader til effekthalvledere

Batterikontakter og fjederclips

Chassis og interne beslag til servere

Konnektorhuse (skærmet)

Medicinsk udstyr

Komponenter til kirurgiske instrumenter

Implanterbare enhedskabinetter (med certificerede materialer)

Diagnoseudstyrs beslag

Steriliseringsbakkeindsatser

Ortopædiske hardwareemner

Vedvarende energi

Solpanel monteringsclips og skinneforbindelser

Inverter chassis og indvendige beslag

Vindmølle sensor monteringer

Samleskinner til batterienergilagringssystem

Industrielt udstyr

Pumpe og ventil komponenter

Gearkasse shims og afstandsstykker

Transportørsystem guider

Kontrolpanel kabinetter

Pneumatiske manifoldplader

Kvalitetssikring af specialstemplede metaldele – EEAT i praksis

Nuote Metalsoverholder Googles EEAT-principper gennem dokumenterede processer, certificeret ekspertise og gennemsigtig kvalitetsrapportering.

Erfaring med værktøjsdesign

Vores værktøjsingeniører har i gennemsnit 15 års erfaring med formdesign. Vi bruger CAD/CAM-software (SolidWorks, AutoCAD) til at simulere stemplingssekvenser før skæring af stål, hvilket reducerer prøvekørsler med op til 40 %.

Ekspertise i processtyring

Første artikelinspektion (FAI) – Komplet dimensionsrapport pr. ASME Y14.5

SPC-overvågning – Kritiske dimensioner spores under produktionskørsler

Materialesporbarhed – Møllecertifikater bevares for hver spolebatch

Måling i processen – Hærdede go/no-go armaturer til højvolumendele

Autoritativitet gennem certificering

ISO 9001:2015 – Kvalitetsstyringssystem

IATF 16949 – Kvalitetsstandard for biler (tilgængelig efter anmodning)

RoHS & REACH – Overholdelsesdokumentation for alle materialer

Rapportering af konfliktmineraler – Tilgængelig til kundekrav

Tillid gennem gennemsigtighed

For hver forsendelse af specialstemplede metaldele leverer Nuote Metals:

Overensstemmelsescertifikat (CoC)

Dimensionel inspektionsrapport (med målte værdier)

Materialecertificering (mølletestrapport)

Fotografier af repræsentative dele

Processen med specialstemplede metaldele hos Nuote Metals

Fra koncept til levering sikrer vores arbejdsgang forudsigelighed og kvalitet.

Trin 1 – Design og DFM-gennemgang

Klienten leverer 2D-tegning eller 3D-model (STEP, IGES eller PDF)

Vores ingeniører gennemgår tolerancer, radier og materialevalg

DFM-rapport udstedt inden for 2-3 hverdage

Trin 2 – Fremstilling af værktøj

Valg af værktøjsstål (D2, A2 eller hårdmetal for høj volumen)

CNC-bearbejdning af matriceplader, stanser og strippere

Prøve på prøvemateriale – første dele produceret

Trin 3 – Prøveudtagning og godkendelse

Op til 20 prøvestykker leveres uden ekstra omkostninger (for godkendt værktøj)

Kunden inspicerer og godkender dimensioner

Eventuelle designjusteringer foretaget før produktion

Trin 4 – Produktion og kvalitetskontrol

Fuld produktionskørsel i henhold til PO-mængde

Inspektioner i processen med definerede intervaller (hver 500-2000 stk.)

Endelig tilfældig stikprøve pr. AQL (ANSI/ASQ Z1.4)

Trin 5 – Efterbehandling og forsendelse

Udførte sekundære operationer (plettering, bankning osv.)

Emballering i henhold til kundespecifikation (bulk, bakke, rulle eller pose)

Forsendelse med fuld dokumentation

Ofte stillede spørgsmål om brugerdefinerede stemplede metaldele

Nedenfor er de mest almindelige tekniske forespørgsler modtaget af Nuote Metals vedrørende specialstemplede metaldele.

Q1: Hvad er den typiske leveringstid for værktøj og første prøver af specialstemplede metaldele?

A: Ledetider afhænger af delens kompleksitet og værktøjskrav. For simple specialstemplede metaldele med enkelt-operations blanking eller piercingværktøjer (sammensat matrice), tager fremstilling af værktøj typisk 15-20 hverdage. De første prøver er tilgængelige 3-5 dage efter færdiggørelse af værktøj. For komplekse specialfremstillede metaldele, der kræver progressive matricer med flere stationer (bøjning, tegning, prægning), varierer værktøjets leveringstid fra 25-40 hverdage. Nuote Metals tilbyder fremskyndet værktøj mod et ekstra gebyr - kontakt vores ingeniørteam med din deltegning for en specifik tidslinje. Prototypeværktøj (blødt værktøj ved hjælp af aluminium eller blødt stål) kan produceres på 7-10 dage til valideringskørsler i lavt volumen, før det forpligtes til værktøjsstål i produktionskvalitet.

Q2: Hvad er minimumsordremængden (MOQ) for brugerdefinerede stemplede metaldele? Kan du rumme små prototyping-kørsler?

A: Ja, Nuote Metals understøtter både lavvolumen prototyping og højvolumen produktion. For brugerdefinerede stemplede metaldele, der kræver nyt dedikeret værktøj, er vores typiske MOQ 5.000-10.000 stykker for at amortisere værktøjsomkostninger. Til prototyping eller pilotkørsel tilbyder vi dog fleksible mængder så lave som 50-500 styk ved hjælp af midlertidigt blødt værktøj eller endda laserskæring (til flade dele uden bøjning). For simple specialstemplede metaldele, der kan fremstilles ved hjælp af vores eksisterende standardværktøjsbibliotek (f.eks. almindelige skiveformer, simple beslag), er der ingen MOQ - vi accepterer ordrer fra 100 styk. Indsend venligst din tegning for et skræddersyet tilbud. Vi tilbyder også et prøveprogram: efter værktøjsgodkendelse leverer vi op til 20 prøvestykker gratis (kunden betaler fragt).

Q3: Hvordan sikrer jeg, at mine specialstemplede metaldele har minimale grater og skarpe kanter? Hvad er dine standard afgratningsmetoder?

A: Gratkontrol er en kritisk kvalitetsparameter for specialstemplede metaldele, især når dele skal håndteres eller samles med ledninger. Nuote Metals behandler grater gennem tre tilgange. For det første optimerer vi matriceafstande – for hver materialetykkelse opretholder vi stanse-til-matrice-afstande på 5-10 % pr. side, hvilket minimerer gratdannelse ved kilden. For det andet udfører vi for de fleste specialudstemplede metaldele mekanisk afgratning ved hjælp af en vibrerende tumbler med keramiske eller plastikmedier, hvilket giver en ensartet radius på 0,05-0,15 mm. For det tredje, til dele, der kræver ekstremt skarpe kanter fjernet (f.eks. medicinske eller elektroniske applikationer), tilbyder vi håndafgratning eller termisk afgratning. Vores standard grathøjdegrænse er ≤0,1 mm for materialetykkelse over 1 mm og ≤0,05 mm for materiale under 1 mm. Hvis din applikation kræver gratfrie kanter (f.eks. for kontakt med hud eller ledningsisolering), skal du angive "ingen skarpe kanter" eller "kantradius 0,1 mm" på din tegning, og vi vil justere vores proces i overensstemmelse hermed.

Spørgsmål 4: Hvilke oplysninger skal jeg give for at få et præcist tilbud på specialstemplede metaldele?

A: For at give et præcist tilbud på specialstemplede metaldele kræver Nuote Metals følgende minimumsoplysninger. Først en 2D-tegning (PDF) eller 3D-model (STEP, IGES eller SolidWorks) med dimensioner, tolerancer og specificeret materiale. For det andet materialetype og tykkelse - hvis usikker, beskriv anvendelsen (f.eks. "korrosionsbestandig, svarende til 304 rustfri, 1,5 mm"). For det tredje afhænger den estimerede årlige eller ordremængde - amortisering af værktøjsomkostninger i høj grad af volumen. For det fjerde enhver overfladefinish eller sekundære driftskrav (plettering, bankning, varmebehandling). For det femte, alle kritiske kvalitetsegenskaber (f.eks. "huldiameter skal holde ±0,05 mm" eller "fladhed kritisk"). Med disse oplysninger giver Nuote Metals typisk et budgettilbud inden for 24 timer og et fast tilbud med værktøjsnedbrud inden for 3-5 hverdage. For simple specialstemplede metaldele kan vi citere fra en håndskitse eller tydeligt fotografi med dimensioner.

Hvorfor samarbejde med Nuote Metals for specialstemplede metaldele?

At vælge den rigtige stemplingspartner sikrer dimensionel konsistens, omkostningskontrol og forsyningskædens pålidelighed. Nuote Metals tilbyder:

Teknisk support – DFM-analyse før værktøj

In-house værktøj – Ingen outsourcing forsinkelser eller kvalitetsoverraskelser

Materialefleksibilitet – Over 20 legeringer på lager

Ingen MOQ for simple dele - Brug af eksisterende værktøjsbibliotek

Hurtig prøveudtagning – 20 gratis prøver med godkendt værktøj

Global forsendelse - Luft eller sø til Nordamerika, Europa, Asien og videre

Fuld sporbarhed – Materialecertifikater og inspektionsrapporter med hver forsendelse

KontakteNuote Metalsi dag for at uploade din tegning eller diskutere dit specialfremstillede metaldeleprojekt.
