Stempling af små dele

I metalformningens verden giver størrelsen unikke udfordringer. Stempling af små dele – komponenter, der kun måler et par millimeter på tværs eller vejer brøkdele af et gram – kræver specialiseret udstyr, værktøj og proceskontrol. En lille grat eller en dimensionsforskydning på 0,02 mm kan gøre en hel batch ubrugelig.

Nuote Metalshar dedikeret produktionslinjer specielt tilstempling af små dele. Vores presser, fremføringer og matricer er optimeret til miniaturekomponenter, der bruges i elektronik, medicinsk udstyr, urmageri og præcisionssystemer til bilindustrien. Vi producerer stempling af små dele med hastigheder op til 1.200 slag i minuttet, med tolerancer holdt til ±0,01 mm.

Hvad er stempling af små dele?

Stempling af små deleer metalkomponenter typisk karakteriseret ved:

Maksimal dimension - Under 30 mm i enhver retning

Materialetykkelse - Normalt 0,1 mm til 1,5 mm

Vægt – Ofte under 5 gram

Kompleksitet – Kan omfatte flere bøjninger, gennemborede huller, prægede træk eller prægede overflader

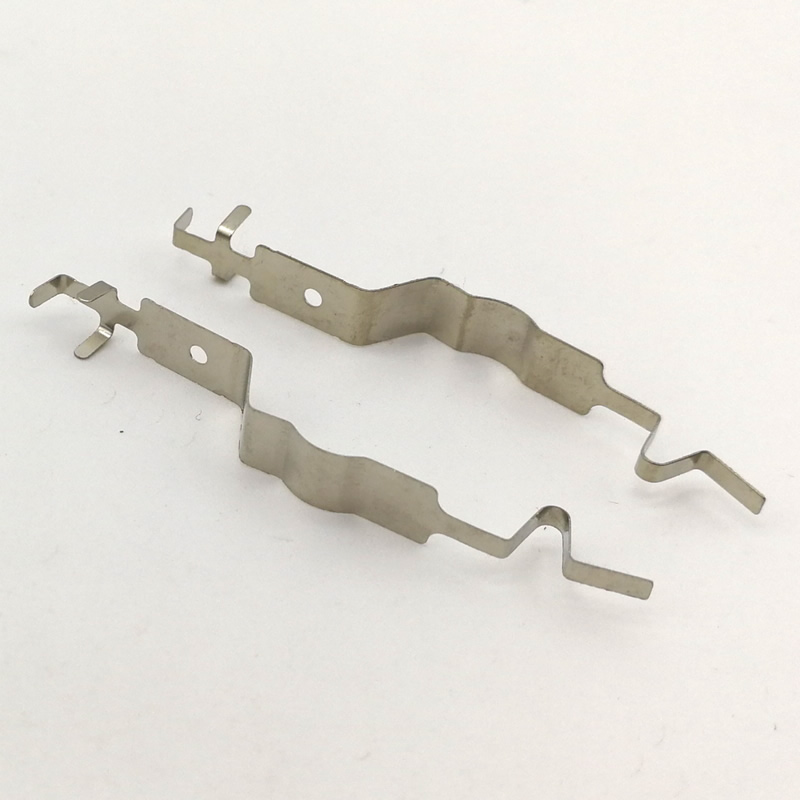

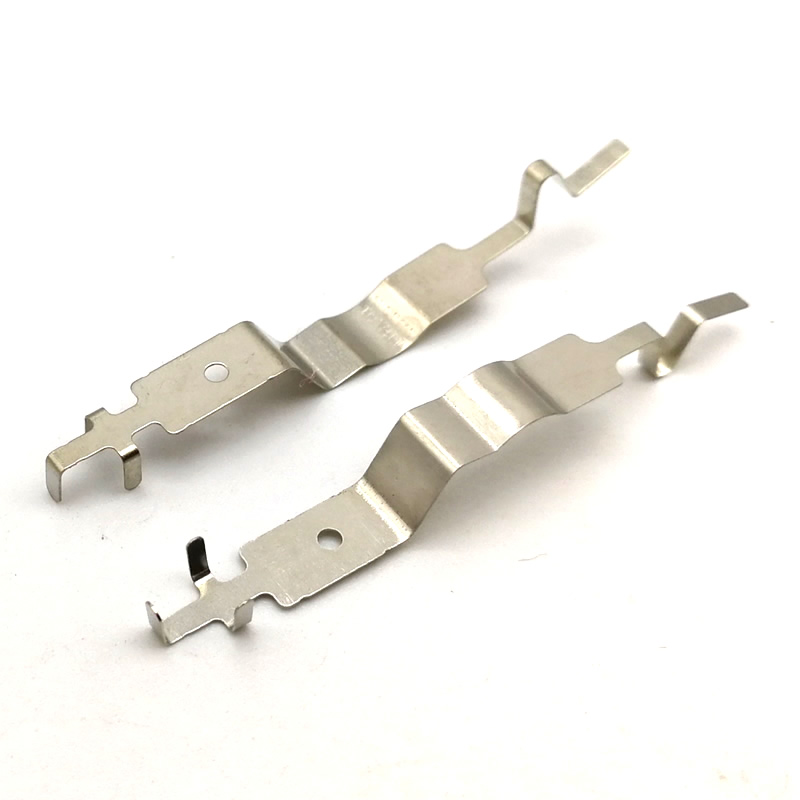

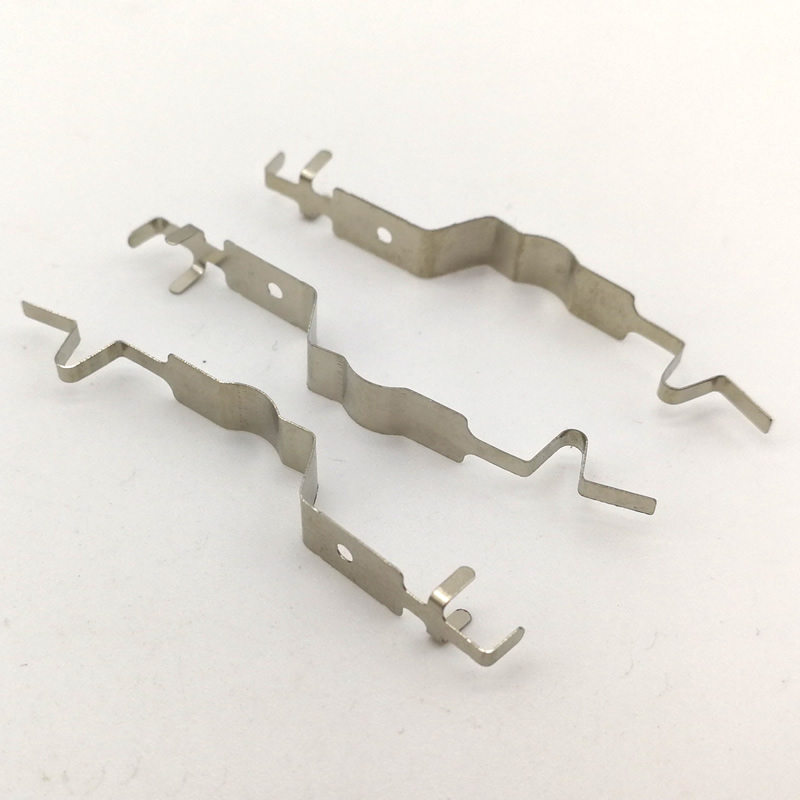

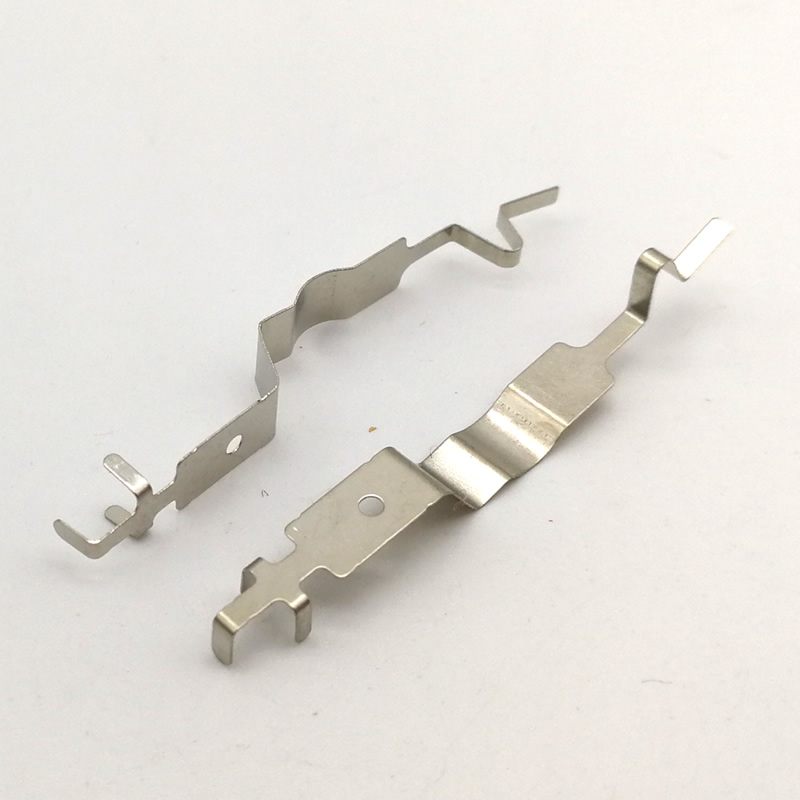

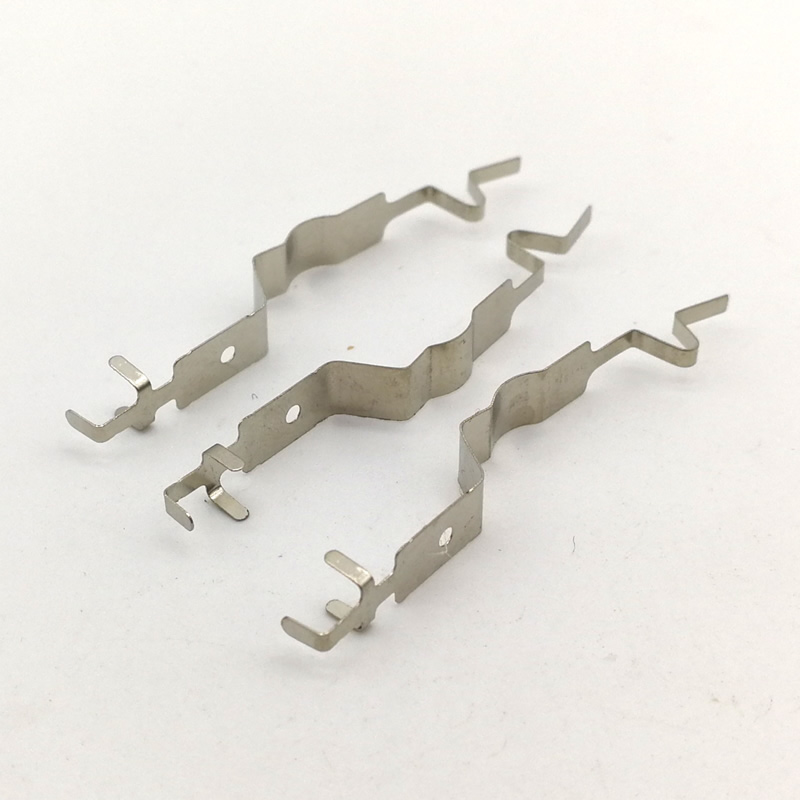

Eksempler på stempling af små dele omfatter stikben, fjederkontakter, skjolddæksler, batteriterminaler, urforbindelser, sensorbeslag og kirurgiske instrumentspidser.

Økonomien istempling af små deleer unikke. Mens stykprisen er lav, er værktøjet tæt (mange hulrum pr. matrice), og kvalitetskravene er usædvanligt høje. Nuote Metals har forfinet processen for at levere pålidelighed i stor skala.

Hvorfor vælge Nuote Metals til stempling af små dele?

Specialpresser til små dele

Standard stemplingspresser er ikke ideelle tilstempling af små dele. Nuote Metals driver højhastighedspræcisionspresser med:

Korte slaglængder – 10 mm til 30 mm (reducerer lufttiden, øger SPM)

Vibrationsdæmpede rammer – Opretholder matricejustering ved høje hastigheder

Servo-fremføringer med ±0,02 mm nøjagtighed – afgørende for tynd, smal spole

In-die-sensorer – Registrer fejlindføringer, deleudkast og værktøjsslid

Værktøj designet til miniaturefunktioner

Vores dies forstempling af små delebruge:

Mikroslebne hårdmetalstanser – Diametre så små som 0,3 mm

Tungsten carbid skær – Tåler høj cyklus slid

Positiv deludkast – Luft- eller fjederstifter forhindrer fastklæbning

Optiske verifikationsstationer – In-die-kameraer til kritiske dimensioner

Renrum og håndteringsprotokoller

Små dele går let tabt eller forurenes.Nuote Metalsfastholder:

Dedikerede pakkelinjer med små dele – Antistatiske bakker, tape-and-rulle eller specialfremstillede poser

Magnetiske og vibrerende fødere – Til automatisk optælling og pakning

100 % visuel inspektion – Forstørret for overfladefejl, der er usynlige for det blotte øje

Tekniske specifikationer for stempling af små dele

Materiale muligheder

Dimensionsevner til stempling af små dele

Nuote Metalsopnår følgende tolerancer påstempling af små dele.

Produktionshastigheder og mængder

Note:stempling af små deleved lavere volumener kan det være mere økonomisk ved hjælp af laserskæring eller kemisk ætsning.Nuote Metalsgiver procesanbefalinger ved tilbud.

Typiske matricekonfigurationer til stempling af små dele

Nuote Metalsbruger multi-row dies til høj volumenstempling af små dele, hvilket reducerer båndspild og øger output pr. trykslag.

Anvendelser af stempling af små dele

Nuote Metalsforsyningerstempling lille dels til industrier, hvor præcision i miniatureskala er missionskritisk.

Elektronik og stik

USB- og HDMI-stikben (messing eller fosforbronze)

SIM-kortholderkontakter (rustfrit stål, forniklet)

Batterifjederkontakter til wearables

Beskyttende fingre og jordklemmer (beryllium kobber)

Blyrammer til sensorer og LED'er

Medicinsk udstyr

Kirurgisk hæftemaskine ambolt og patronkomponenter

Tandværktøjsspidser (rustfri, skarpkantede)

Implanterbare enhedsstik (titanium eller 316L rustfrit)

Kateter hub låseringe

Diagnostiske teststrimmelkontakter (forgyldt)

Automotive og EV

Sikringsboksterminaler (fortinnet messing)

Ledningsklemmer (fjederstål)

Sensor monteringsbeslag (tyndt rustfrit)

Ladeportkontaktblade

Batteristyringssystem samleskinner (lille format)

Urmageri og mikromekanik

Gear togbroer (messing)

Håndindstillede stilke (stemplede emner til yderligere bearbejdning)

Case fjeder clips

Bevægelsesafstandsringe

Forbrugerprodukter

Opladningskontakter til øretelefoner (forgyldt rustfrit)

Dronemotor monteringsplader (aluminium)

Fjernbetjenings batteriterminaler

Lynlåsskydere og trækflige (lille stemplet stål)

Spændekomponenter til rygsække

Kvalitetssikring af stempling af små dele – EEAT i praksis

Nuote Metalsanvender specialiserede kvalitetsprotokoller for miniaturekomponenter.

Erfaring med Micro-Tooling

Vores værktøjsmagere har årtiers erfaring med at slibe stanser så små som 0,3 mm i diameter. Vi bruger wire EDM og jig-slibning for at opnå matriceafstande på 5-8 % pr. side – afgørende for ren klipning af tynde materialer uden grater.

Ekspertise i højforstørrelsesinspektion

Standard måleværktøj er utilstrækkeligt til at præge små dele. Nuote Metals bruger:

Synsmålesystemer – 100x forstørrelse med sub-mikron opløsning

Keyence lasermikrometre – Berøringsfri måling ved 1.000 aflæsninger/sekund

Scanning elektronmikroskopi (SEM) – Til fejlanalyse og kantkvalitetsverifikation (outsourcet efter behov)

Autoritativitet gennem industristandarder

Voresstempling af små deleoverholde:

ISO 9001:2015 – Kvalitetsstyring

IPC-610 – Acceptabilitet af elektroniske samlinger (til stik- og kontaktdele)

RoHS & REACH – Materialeoverholdelse for elektronik

IATF 16949 – Bilkvalitet (tilgængelig for små dele til biler)

Tillid gennem 100 % automatiseret inspektion

Til kritisk stempling af små dele,Nuote Metalsimplementerer:

In-die optiske sensorer – Bekræft del tilstedeværelse og grundlæggende geometri ved 1.200 SPM

Synssortering efter stempel – Afviser dele med dimensions- eller overfladefejl

Tape-and-reel med automatisk optælling – Sikrer nøjagtige mængder uden manglende stykker

Almindelige udfordringer ved stempling af små dele og hvordan Nuote Metals løser dem

Ofte stillede spørgsmål om stempling af små dele

Nedenfor er de mest almindelige tekniske henvendelser modtaget afNuote Metalsvedrstempling af små dele.

Q1: Hvad er den mindste størrelse af stempling af små dele, som Nuote Metals kan producere?

A: Nuote Metals har produceret stempling af små dele så små som 0,8 mm i længden og 0,3 mm i bredden, med en materialetykkelse på 0,1 mm. Det praktiske minimum afhænger af funktionernes kompleksitet. For en simpel flad skive eller kontaktpude kan vi stemple dele ned til 0,5 mm i diameter ved hjælp af hårdmetalværktøj og højhastighedspresser. For dele, der kræver huller, er den mindste huldiameter 0,2 mm (materialetykkelse ≤0,15 mm). For dele med bøjninger eller formede træk er den mindste delstørrelse ca. 1,5 mm i enhver dimension for at tillade værktøjsafstand. Hvis dine stemplings små dele er mindre end disse grænser, kan Nuote Metals anbefale alternative processer såsom fotokemisk ætsning (PCM) eller laser mikrobearbejdning. Vi opfordrer dig til at indsende din tegning til en gennemførlighedsgennemgang – vores ingeniører vil rådgive dig om, hvorvidt stempling er teknisk og økonomisk rentabel.

Q2: Hvordan kontrollerer Nuote Metals grater ved stempling af små dele, især når dele vil blive håndteret eller i kontakt med følsomme komponenter?

A: Gratkontrol er det vigtigste kvalitetsproblem ved stempling af små dele.Nuote Metalsbruger en tre-niveau tilgang. For det første optimerede matriceafstande: For tynde materialer (under 0,3 mm) opretholder vi stanse-til-matrice frigang på kun 3-5 % pr. side, hvilket dramatisk reducerer gratdannelse, men kræver hårdmetalstansninger for at forhindre slid. For det andet, skarp værktøjsvedligeholdelse: vi sporer antallet af stanseslag og udskifter eller sliber stanser for hver 500.000 til 2.000.000 slag afhængigt af materialets slibeevne. For det tredje, sekundær afgratning til kritiske stempling af små dele: Vi tilbyder vibrerende tumbling med keramiske eller plastikmedier, som giver en ensartet kantradius på 0,01–0,03 mm og fjerner grater ned til ≤0,01 mm højde. For dele, der ikke kan tåle nogen påviselig grat (f.eks. medicinske klinger eller elektriske kontakter, der ikke må ridse matchende overflader), tilbyder vi elektropolering (til rustfrit stål) eller mikroslibende blæsning. Angiv din maksimalt tilladte grathøjde på tegningen, og Nuote Metals vil vælge den passende proces.

Q3: Hvad er den typiske leveringstid for værktøj og første prøver af stempling af små dele?

A: Gennemløbstider forstempling af små deleafhænger af delens kompleksitet og matricekonstruktion. For simple flade dele (skiver, clips, klemmer), der kan bruge flerrækkede matricer med 2-4 stationer, leverer Nuote Metals typisk de første prøver inden for 15-20 hverdage efter trækningsgodkendelse. Til komplekse stempling af små dele med flere bøjninger, prægnings- og gennemboringsfunktioner, der kræver progressive matricer med 8-15 stationer, varierer værktøjets leveringstid fra 25-35 hverdage. Vi tilbyder en fremskyndet service (ekstra 30 % værktøjsgebyr), der reducerer leveringstiden med 7-10 dage. Efter værktøjsgodkendelse leverer vi 20 gratis prøvestykker til kundeinspektion. Produktionstiden for stempling af små dele er typisk 10-15 hverdage for ordrer på op til 500.000 styk, forudsat at plettering eller sekundære operationer er standard. Kontakt Nuote Metals med din deltegning for en specifik tidslinje.

Q4: Hvordan pakkes stempling af små dele for at forhindre tab eller beskadigelse under forsendelse? Kan du levere tape-and-reel til automatiseret samling?

A: Ja, Nuote Metals tilbyder flere emballagemuligheder tilstempling af små dele. Til manuel samling eller lavvolumenbrug leverer vi antistatiske polyposer med varmeforseglede lukninger og tørremiddel, typisk pakket i 1.000-10.000 stykker pr. pose (afhængig af delstørrelse). Til automatisk pick-and-place-samling tilbyder vi tape-and-reel-emballage i henhold til EIA-481-standarderne - tilgængelig for dele så små som 1,0 mm x 1,0 mm. Vores tape-and-reel-service inkluderer antistatisk bæretape, dæktape med kontrolleret afrivningskraft og plastikspoler i 7-tommer eller 13-tommer diametre. Til meget små eller sarte stempling af små dele tilbyder vi også vaffelbakker (JEDEC standard) med individuelle lommer for at forhindre dele i at røre hinanden. Til store mængder ordrer kan vi levere bulkemballage med automatisk optælling og etikettering. Angiv din foretrukne emballeringsmetode på tilbudstidspunktet - der er typisk ingen ekstra omkostninger for tape-and-reel for ordrer over 50.000 styk.

Hvorfor samarbejde med Nuote Metals til stempling af små dele?

Producererstempling af små delei stor skala kræver specialiseret ekspertise, som almindelige stempelforretninger ikke kan levere. Nuote Metals tilbyder:

Trykhastigheder til 1.200 SPM – Optimeret til miniaturedele

Tolerancer til ±0,01 mm – Verificeret ved synsmåling

Materialer så tynde som 0,1 mm – Fra fjederstål til berylliumkobber

Multi-row matricer – Op til 16 hulrum pr. slag til flade dele

In-die og post-stempel inspektion – 100% synssortering tilgængelig

Tape-and-reel emballage – Klar til automatisk samling

Prototyping-tjeneste – Blødt værktøj til validering i lav volumen

Gratis DFM-feedback – Vi identificerer potentielle problemer før værktøj

KontakteNuote Metalsi dag for at indsende din tegning eller diskutere dinstempling af små delekrav.
