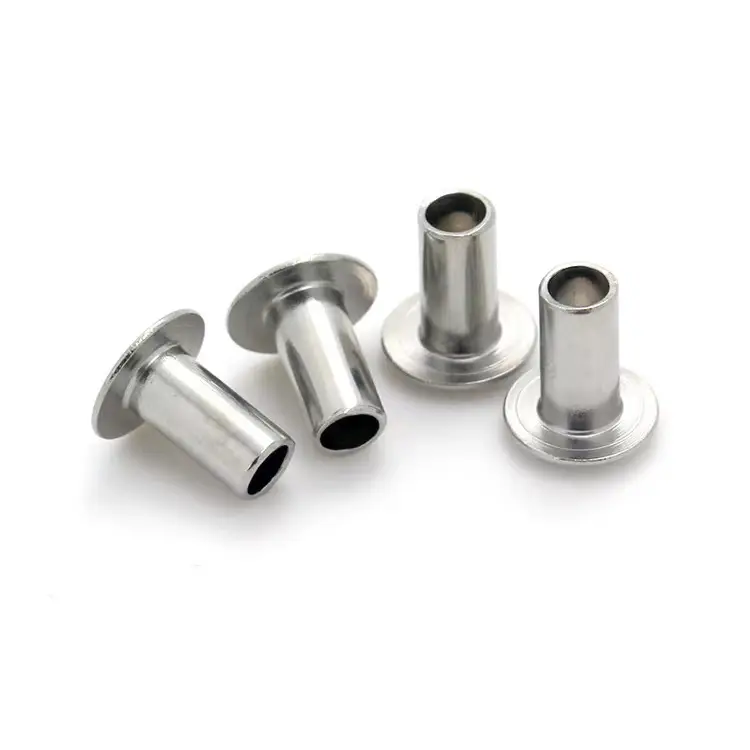

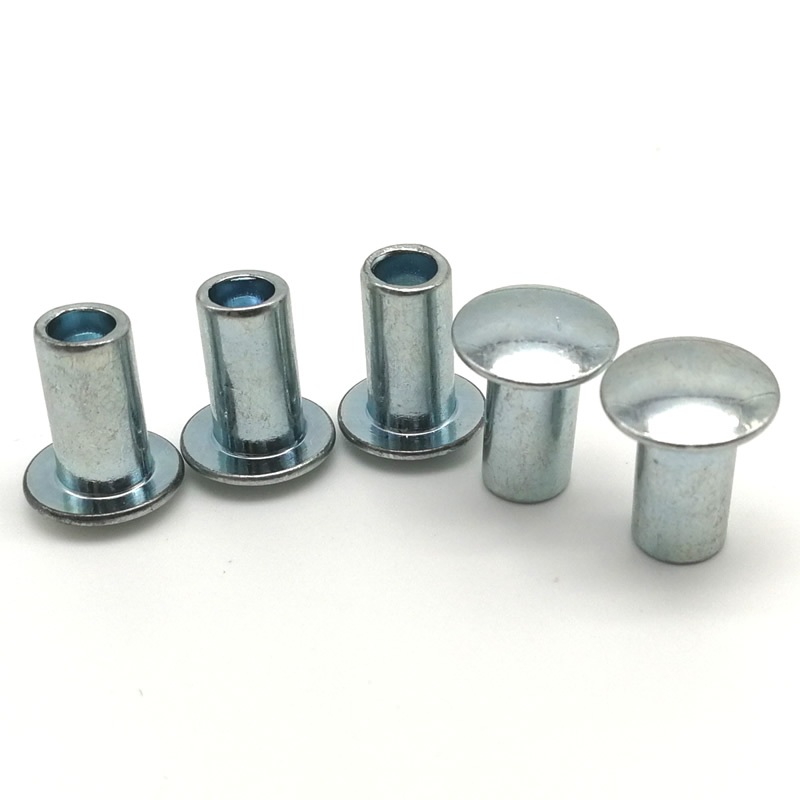

Halvrørsnitte i stål

Til store produktionslinjer, der har brug for hurtig, pålidelig fastgørelse,halvrørsnitter i stålfra Nuote Metals tilbyder den ideelle balance. I modsætning til en solid nitte, der kræver høj kraft og tungt udstyr, reducerer det semi-rørformede design - delvist hult ved halen - indstillingskraften med cirka 70 %, mens det meste af forskydningsstyrken bevares. Resultatet er en fastgørelsesanordning, der installeres hurtigt, arbejder med lettere værktøj og stadig leverer en permanent, pålidelig samling.

Nuote Metals koldhovednitter af lavkulstofstål med valgfri zinkbelægning eller anden finish. Med over ti års produktionserfaring og fuld ISO 9001:2015-certificering er vores semi-rørnitter betroet af bilindustrien, HVAC og industrielt udstyrsproducenter verden over.

Hvad gør en semi-tubulær nitte anderledes

Det afgørende træk ved en semi-rørformet nitte er det lave hulrum i haleenden - typisk 45-55% af tøndens længde. Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch. Dette er fundamentalt forskelligt fra en solid nitte, hvor hele skaftet skal deformeres.

Til de fleste industri-, bil-, HVAC- og hardwareapplikationer leverer den semi-tubulære nitte mere end nok styrke, mens den holder produktionen effektiv.

Tekniske specifikationer – materialer, dimensioner og finish

Materialeegenskaber

Standard dimensioner

Vi fremstillerhalvrørsnitter i ståli følgende skaftdiametre. Hovedtyper, hoveddiametre og cylinderlængder varierer efter størrelse og leveres som standardserier. Brugerdefinerede dimensioner er tilgængelige efter anmodning.

Tolerancer: Skaftdiameter ±0,05 mm, hoveddiameter ±0,15 mm, samlet længde ±0,15 mm. Nitelængden måles fra undersiden af ​​nittehovedet. Brugerdefinerede cylinderlængder og hoveddiametre fås efter anmodning. Ingen værktøjsafgift for standardstørrelser nævnt ovenfor.

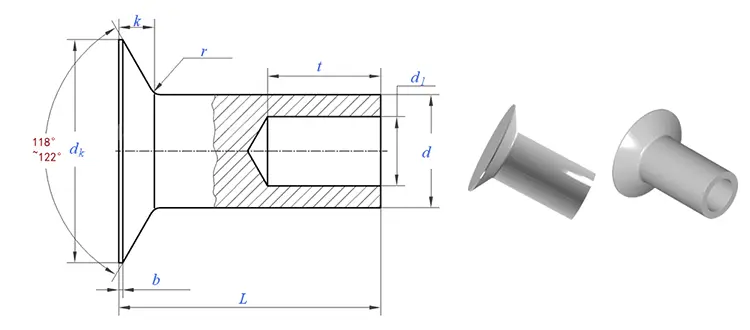

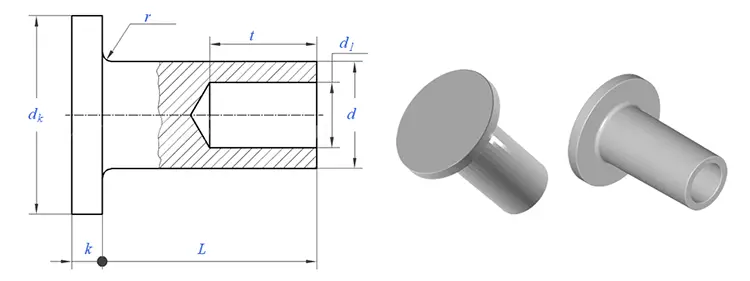

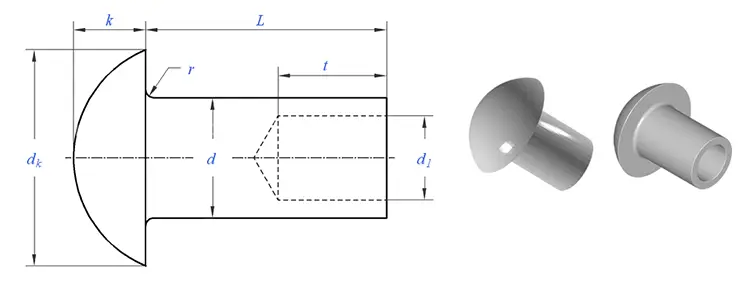

Hovedstile tilgængelige

Overfladefinish

Til udendørs eller fugtudsatte applikationer anbefaler vi kraftigt forzinkede halvrørsnitter i stål.

Mekaniske data (5 mm stålnitte, sat i 2 mm stålplade)

Se, hvordan vi laver nitter

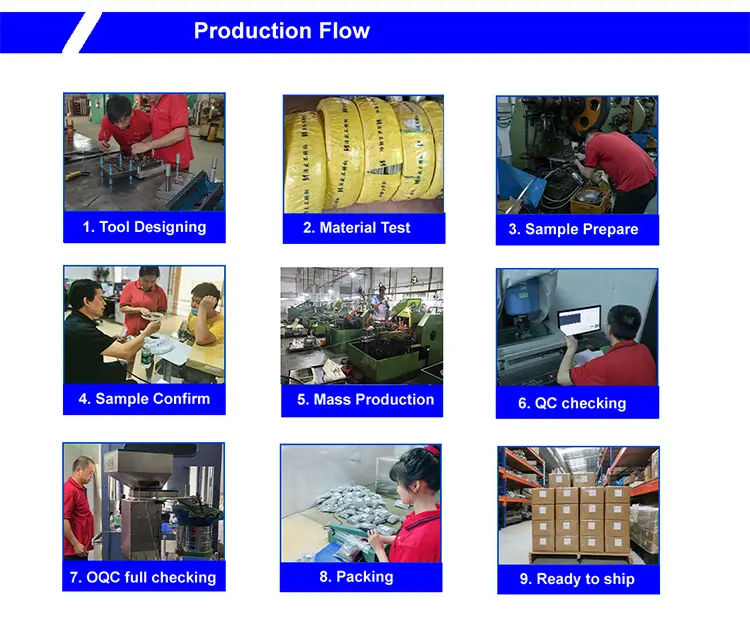

Vores kold-heading-presser danner nitter fra tråd i en enkelt kontinuerlig sekvens - tegning, skæring, heading, hulrumsekstrudering og trimning. Videoen viser hele processen fra trådfremføring til færdig nitteudkastning, med kvalitetsovervågning i realtid på hvert trin.

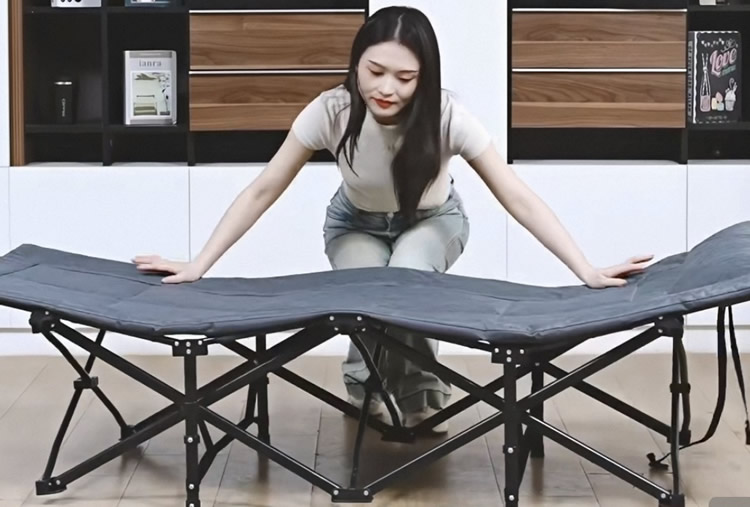

Et eksempel på en rigtig kunde – Sammenfoldelig sengeramme

Dette er en af ​​mange applikationer til semi-rørnitter. Vi inkluderer det for at vise reel produktionsbrug, ikke for at foreslå begrænsning.

En producent af bærbare klapsenge til camping og nødaflastning havde brug for en pålidelig, omkostningseffektiv nitte til sakse-hængselsamlingerne. Den sammenklappelige sengeramme brugte 1,8 mm tykt stålrør. De tidligere solide nitter krævede høj afbindingskraft, som lejlighedsvis deformerede røret under montering og bremsede deres produktionslinje. Kunden ønskede også en rustbestandig finish til lejlighedsvis udendørs brug.

Nuote Metals leverede halvrørsnitter af zinkbelagt stål – 5,0 mm skaftdiameter, 9,0 mm truss-hoved, 12,0 mm cylinderlængde – i alt 600.000 stykker til deres første ordre. Det semi-rørformede hulrum reducerede indstillingskraften med over 60 %, hvilket eliminerer rørdeformation. Det brede trusshoved fordelte klemkraften jævnt, hvilket forhindrede gennemtræk. Forzinkningen gav 72 timers saltsprøjtebeskyttelse, hvilket sikrede, at nitterne ikke rustede efter udsættelse for fugtige forhold.

Kunden testede nitterne på tværs af 1.000 foldesenge. Efter 5.000 foldecyklusser og fugtkammertestning blev der ikke observeret nogen løsning eller rust. De har siden afgivet genbestillinger på i alt over 2 millioner styk og specificerer nu vores nitter til hele deres produktlinje for foldesenge.

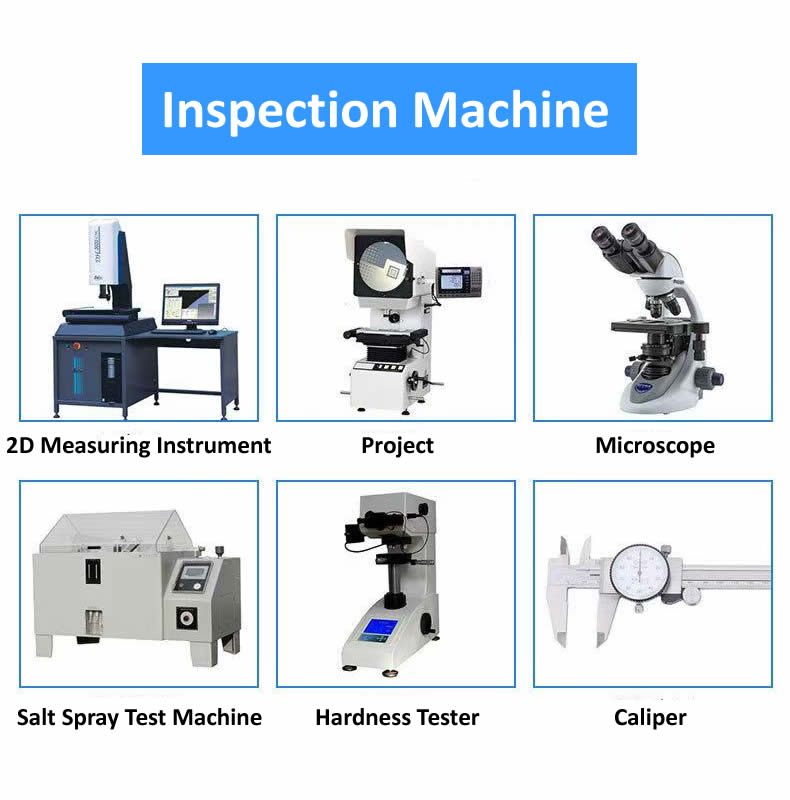

Vores in-house inspektionsudstyr

Vi vedligeholder et komplet udvalg af kalibreret inspektionsudstyr til at verificere hvert parti af stål semi-rørnitter:

• Digitale calipre– Til hurtig dimensionskontrol under produktion
• Mikrometer– Til præcis måling af skaftdiameter og vægtykkelse
• 2.5D billedmålingssystem– Til fuld konturmåling og koncentricitetsverifikation
• Profilprojektor (optisk komparator)– Til inspektion af hulrumsdybde, hovedvinkel og kantradius
• Laser mikrometer– Til højhastigheds-, berøringsfri diametermåling
• Rockwell hårdhedstester– Til verifikation af råmaterialets hårdhed
• Saltspray testkammer– Til korrosionsbestandighedstest af belagte nitter (ASTM B117)
• Spektrometer– Til materialesammensætning verifikation af indgående spoler
• Universal testmaskine– Til verifikation af forskydnings- og trækstyrke

Alt udstyr kalibreres årligt af akkrediterede tredjepartslaboratorier. Kontroloptegnelser opbevares i fem år.

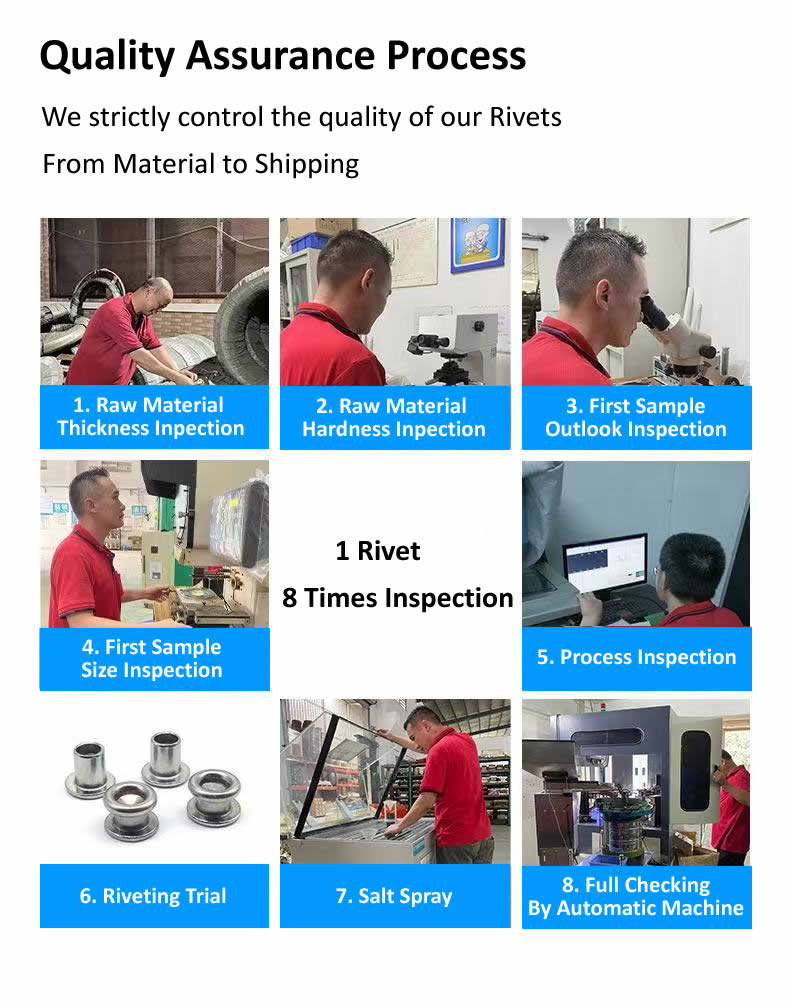

Vores kvalitetskontrol – én nitte, otte kontroller

Vi er ikke afhængige af stikprøver. Hvert parti nitter passerer gennem otte separate kvalitetsporte, før de forlader vores fabrik. Princippet er enkelt: mål tidligt, mål ofte og antag aldrig.

• Kontrol af råvarediameter– Indgående ledning måles med et lasermikrometer. Diametertolerance: ±0,02 mm. Enhver spole uden for dette område afvises, før den rører vores headere.
• Råvarehårdhedskontrol– En prøve fra hver spole testes på en Rockwell hårdhedstester. Til lavkulstofstål kræver vi HRB 60–80. For blød, og nitten vil deformeres under kursen. For hårdt, og hulrummet kan revne.
• Første artikels udseendekontrol– Efter værktøjsopsætning inspiceres de første 10 nitter visuelt under forstørrelse. Vi leder efter revner, blink, ujævne hoveder eller overflademærker. Enhver synlig defekt stopper pressen.
• Første artikels dimensionskontrol– De samme 10 nitter måles på en optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Alle skal være inden for tegningstolerancer, før produktionen starter.
• Igangværende kontrol– Under masseproduktion trækker operatøren 5 nitter for hver 500 stykker. Dimensioner er verificeret med digitale skydelære og en go/no-go-måler til hulrumsdybde. Enhver drift udløser værktøjsjustering.
• Testindstilling (prøvenitning)– For hver 2.000 stykker sætter vi 3 nitter i en repræsentativ materialeprøve (samme tykkelse og type som din samling). Clinchen inspiceres for symmetri og tæthed. Ingen løse eller revnede nitter accepteres.
• Saltspraytest (hvis påkrævet)– Til udendørs eller belagte nitter sender vi prøver til vores laboratorium til ASTM B117 saltspraytest. Forzinkning: 48–96 timer. Der udstedes et certifikat med partiet.
• Afsluttende udgående eftersyn– Før emballering passerer hver nitte gennem en optisk sorteringsmaskine. Kameraer kontrollerer hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Afvisninger kasseres automatisk. En tilfældig AQL-prøve (Niveau II, 1.0) trækkes derefter til manuel verifikation.

En stålnitte, der overlever alle otte trin, er klar til at forlade vores fabrik. Vi opbevarer optegnelser over hver kontrol i fem år.

Hvad vores kunder siger – rigtig feedback

Vores certificeringer og udmærkelser

Nuote Metals opretholder følgende certificeringer og akkrediteringer:

• ISO 9001:2015– Kvalitetsstyringssystem certificeret af TÜV SÜD
• RoHS-overholdelse– Verificeret af SGS tredjepartstest
• REACH-overholdelse– SVHC-deklaration aktuel
• ASTM F1941– Overholdelse af zinkbelægningsstandard
• SGS test rapporter– Tilgængelig efter anmodning for specifikke partier

Alle certificeringer og testrapporter er tilgængelige efter anmodning.

Hvor der bruges stål semirørnitter

De er det foretrukne valg til applikationer, hvor styrke, hastighed og omkostningseffektivitet er prioriterede:

• Møbelfremstilling– Sammenklappelige senge, stole, sofaer, hængselsamlinger, rammesamlinger
• Bilindustrien– Bremsebelægninger, koblingsbeklædninger, interiør, karrosseripaneler
• VVS udstyr– Skabssamling, kanalforbindelser, ventilatorhuse
• Industrielt udstyr– Maskinafskærmninger, kontrolpaneler, transportbåndkomponenter
• Konstruktion– Lette strukturelle forbindelser, metalramme, arkitektonisk hardware
• Elektronik– Komponentmontering, chassissamling, kredsløbskort
• Lædervarer og polstring– Bæltehuller, taskebeslag, stoftilbehør

Sådan arbejder vi – praktisk information

• Prøver– 20-50 gratis styk for standard lagerstørrelser (kunden betaler forsendelse)
• Prøveordre– 10.000 styk anbefales til førstegangsvalidering
• MOQ– 2.000 stykker (standardstørrelser), 5.000 styk (brugerdefineret tønde eller hovedstil)
• Leveringstid (lager)– 5-7 hverdage
• Leveringstid (brugerdefineret)– 10-12 hverdage
• Værktøjsafgifter– Ingen til standard hovedtyper og skaftdiametre (1,5–8 mm)

Tre spørgsmål, vi besvarer ofte

Spørgsmål 1: Hvad er forskellen mellem en semirørformet nitte af stål og en solid stålnitter? Hvornår skal jeg vælge den semi-tubulære version?

A: Den grundlæggende forskel er det hule hulrum i halen. En semirør-nitte af stål har et lavt hulrum ved spidsen, der kun kræver 25-30% af den kraft, der er nødvendig for en solid nitte med samme diameter. Dette gør det hurtigere at installere og skånsomt mod omgivende materialer. Solide nitter giver lidt højere forskydningsstyrke (halvrørsformede bevarer 80-90 % af solid nitstyrke), men kræver tungt udstyr og mere tid. Til de fleste industri-, bil-, HVAC- og hardwareapplikationer – inklusive den sammenklappelige sengekasse ovenfor – giver halvrørsnitter mere end nok styrke, samtidig med at produktionen holdes effektiv. Vælg kun solide nitter til ekstreme strukturelle belastninger, hvor maksimal forskydningsstyrke er den eneste prioritet.

Q2: Kanhalvrørsnitter i stålbruges udendørs uden rust?

A: Ja, med den rigtige finish. Ubelagt stål ruster hurtigt, når det udsættes for fugt. Vores standard stålnitter med lavt kulstofindhold fås med zinkbelægning (klar, blå eller gul), som giver 48-96 timers salttågemodstand – tilstrækkelig til indendørs og beskyttet udendørs brug. For den sammenklappelige sengekasse ovenfor gav zinkbelægning 72 timers beskyttelse mod lejlighedsvise fugtige forhold. Til mere krævende udendørs- eller kystmiljøer anbefaler vi at skifte til semi-rørnitter i rustfrit stål (304 eller 316), som giver 200-1.000+ timers saltsprøjtebeskyttelse.

Spørgsmål 3: Hvordan vælger jeg den korrekte tøndelængde til en semirørformet nitte i stål?

A: Vælg en cylinderlængde, der er cirka 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Hvis du f.eks. samler to 2 mm stålplader (i alt 4 mm), skal du vælge en cylinderlængde på 5,5–6,0 mm. Denne ekstra længde giver nok materiale til, at den hule sektion kan rulle udad og danne en sikker clinch uden at gå i bund. Hvis løbet er for kort, vil clinchen være svag. For lang, og tønden kan krølle. Nitelængden måles fra undersiden af ​​nittehovedet til enden af ​​kroppen. Send os din materialestabeltykkelse, og vi vil anbefale den nøjagtige tøndelængde.

Klar til at optimere dit samlebånd?

Hvis du i øjeblikket bruger solide nitter og har at gøre med langsom samling, deforme materialer eller høje værktøjsomkostninger, skal du skifte tilhalvrørsnitter i stålkan gøre en væsentlig forskel.

Hvad vi tilbyder dig:

• Flere hovedtyper – Rundt, ovalt, truss, fladt og forsænket
• Bredt skaftområde – 1,5 mm til 8,0 mm
• Brugerdefinerede længder – Tøndelængde til din nøjagtige materialestabel
• Forzinkning som standard – 48–96 timers saltsprøjtebeskyttelse
• ISO 9001:2015– Fuldt kvalitetssystem med sporbar dokumentation

Kom i gang i tre trin:

• Send os dine specifikationer – skaftdiameter, cylinderlængde (eller materialestabeltykkelse), hovedstil, finish og mængde
• Vi svarer inden for 24 timer – med værktøjsomkostninger (hvis nogen), stykpris og leveringstid
• Vi sender prøver - 20-50 gratis stykker, som du kan teste på dit faktiske materiale

Send din forespørgsel til Nuote Metals i dag.
