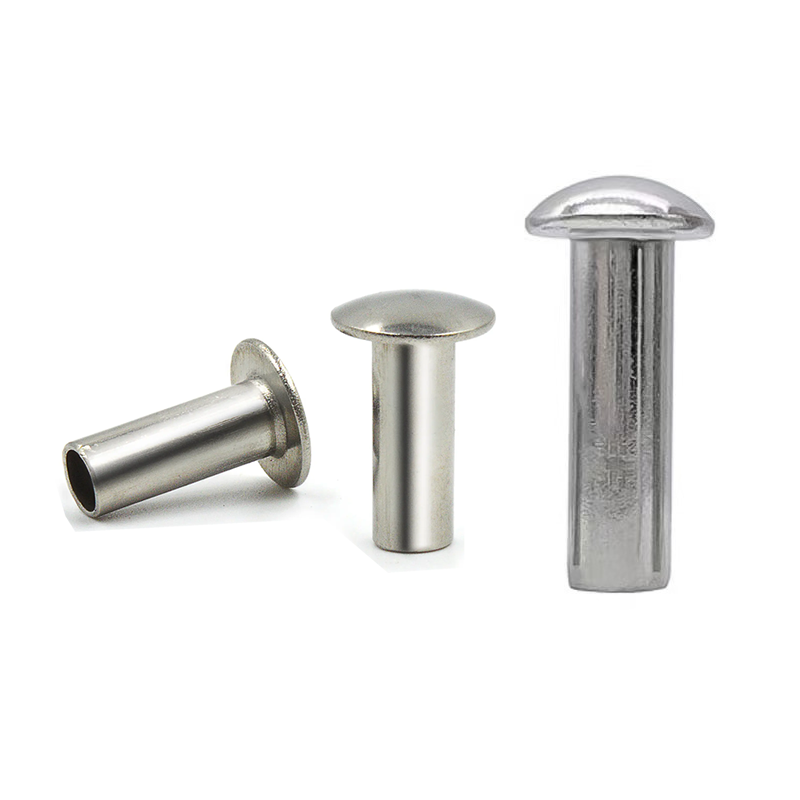

Truss Head nitter

Truss hovednitterer, hvad du angiver, når et rundt hoved eller fladt hoved ikke er bredt nok. Fagværkshovedet har en hoveddiameter på 2,2–2,8 gange skaftdiameteren – betydeligt bredere end rundt hoved (1,6–1,8×) og fladt hoved (2,0–2,5×). Denne ekstra bredde skaber en større lejeflade, der fordeler klemkraften over et bredere område. Resultatet: nitten forbliver på plads uden at trække gennem bløde eller skøre materialer.

Når du samler plast, tyndplade, nåletræ eller kompositmaterialer, er det brede spærhoved forskellen mellem en samling, der holder, og en samling, der svigter.

Truss vs. Rund – hvorfor bredden betyder noget

Hvad vi laver – to designs, fem materialer

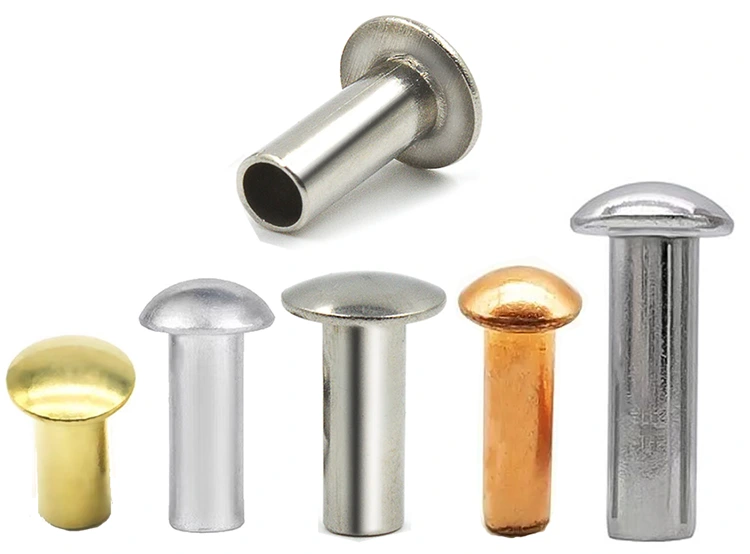

Truss hovednitterfås i solide og semi-rørformede designs. Fuldt rørformet er ikke tilgængeligt til denne hovedstil på grund af geometrien af ​​den brede, lavvandede kuppel.

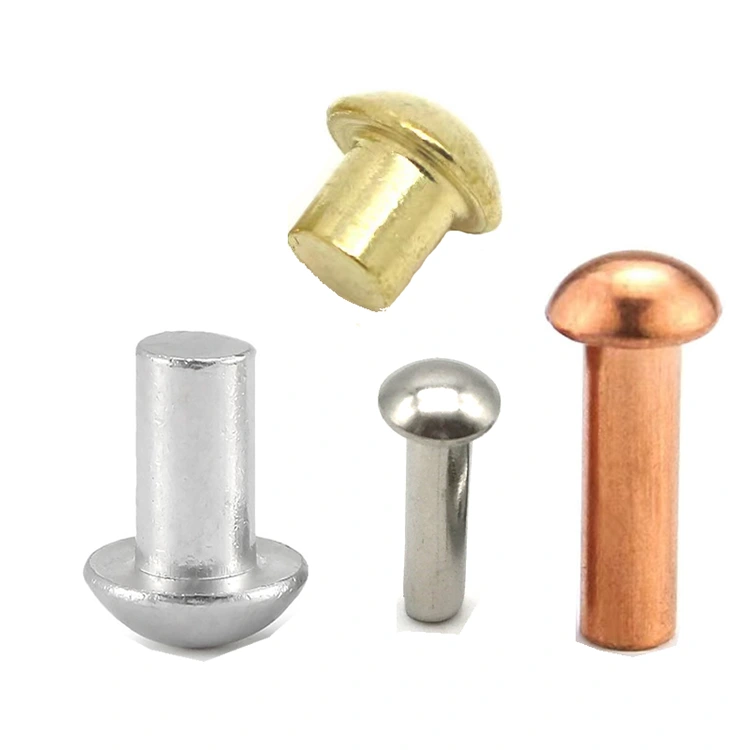

Materialer tilgængelige:Kulstoffattigt stål, rustfrit stål (304/316), messing (C2680), kobber (C11000), aluminium (5052/5056)

Afslutter: Forzinket, sort oxid, passiveret, lakeret, forniklet, antikk, anodiseret, almindelig – afhængig af materiale.

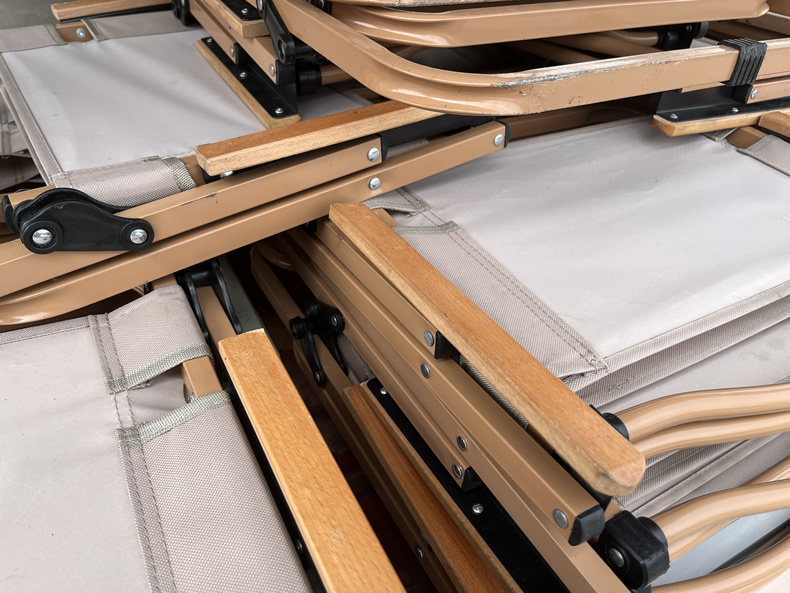

Virkelig anvendelse – Foldestolssædestøtte

En møbelsnedker producerede klapstole med en sædeskal af polypropylen fastgjort til en stålramme. Det originale design brugte nitter med runde hoveder ved fire fastgørelsespunkter. Efter et par måneders brug trak nittehovederne igennem plastikken – den smalle lejeflade kunne ikke klare belastningen, når folk satte sig ned.

Producenten forsøgte at bruge skiver under de runde hoveder. Det virkede, men tilføjede monteringstid og deleomkostninger. De havde brug for en fastgørelsesanordning, der kunne klare begge opgaver - bred leje og hurtig indstilling.

Nuote Metals leverede halvrørsnitter af zinkbelagt stål, trusshoved – 4,0 mm skaft, 10,5 mm trusshoved, 10,0 mm cylinderlængde. Det brede trusshoved erstattede både det runde hoved og skiven i én komponent. Det semi-rørformede hulrum holdt indstillingskraften lav, hvilket forhindrede revner i polypropylenet. Forzinkningen gav rustbeskyttelse til stålrammeforbindelsen.

Kunden kørte 1.000 stole gennem deres samlebånd. Truss-hovednitterne satte rent, holdt stramt og eliminerede behovet for separate skiver. Intet gennemtræk. Ingen revner. Ingen ekstra monteringstrin.

Standardindstillinger – tilpasset til dine specifikationer

Truss hovednitterer fremstillet efter dine præcise krav. Fordi hoveddiameteren er betydeligt bredere end andre hovedtyper, producerer vi hver ordre, så den matcher din specifikke materialetykkelse og hulstørrelse.

Hvad vi har brug for fra dig:

• Skaftdiameter – 1,5 mm til 8,0 mm
• Hoveddiameter – tilpasset dit krav til lejeoverfladen
• Samlet længde - eller din samlede materialestabeltykkelse
• Materiale - stål, rustfrit, messing, kobber eller aluminium
• Design – massivt eller semi-rørformet
• Finish – zink, passiveret, lakeret, nikkel, eloxeret osv.

Vi anbefaler:Hvis du ikke er sikker på hoveddiameteren, så send os en prøve af dit materiale (et skrot er fint). Vi tester den optimale hovedstørrelse på dit faktiske materiale og anbefaler den rigtige specifikation.

Ingen værktøjsafgift for standard spærhoveddimensioner. Prøver tilgængelige til test.

Truss Head Difference - Bredt leje uden bulk

Truss-hovedet er det bredeste standardhovedstil, der findes – og det forbliver lavt. Den brede, lavvandede kuppel giver maksimal bæreflade, mens hovedhøjden holdes relativt lav (25-30 % af hoveddiameteren).

Hvad det betyder for din samling:

• Mindre gennemtræk – Det brede hoved fordeler belastningen over et større område, hvilket reducerer belastningen på bløde materialer. For plastik, kompositter og tynde metalplader er dette kritisk.
• Mindre materielle skader – Den lavvandede kuppel og glatte kant forhindrer skæring eller huller i det omgivende materiale.
• Ingen spændeskive påkrævet – Fagværkshovedet fungerer som en indbygget spændeskive, hvilket eliminerer behovet for separat hardware.

Sådan gør vi det konsekvent:

• Kontrolleret formning - Den brede, lavvandede kuppel er sværere at forme end et rundt hoved. Vores multi-trins heading-proces sikrer, at metallet flyder jævnt uden at rynke.
• Præcisionsmatricer – Fagværksprofilen skæres til en specifik kroneradius og kantvinkel. Hver nitte får den samme profil.
• Kontrol af koncentricitet – Hovedet skal være centreret på skaftet inden for ±0,10 mm. Off-center hoveder reducerer lejeeffektiviteten.

Kvalitetskontrol – Sådan holder vi brede hoveder konsekvente

Truss hoveder er sværere at få rigtige end runde hoveder. Den brede, lavvandede kuppel skaber flere muligheder for rynker, ujævn tykkelse og dannelse uden for midten. Vi behandler hvert batch af trusshoveder med ekstra opmærksomhed.

Hvad vi tjekker:

• Skaftdiameter – ±0,05 mm. Hvis det ikke passer til dit hul, betyder intet andet noget.
• Hoveddiameter – ±0,20 mm. Lejefladen er hele grunden til, at du valgte truss-hoved. Vi måler hver batch.
• Hovedhøjde – ±0,15 mm. For høj, og den rydder muligvis ikke tilstødende komponenter. For fladt, og det ser forkert ud.
• Hovedet fladt – Undersiden af ​​hovedet skal sidde flugter med dit materiale. Ingen huller.
• Kavitetsdybde – 45–55 % af tøndens længde. For lavt, indstillingskraften er høj. For dyb, clinch er svag.
• Koncentricitet – Hovedet skal være centreret på skaftet inden for ±0,10 mm. Off-center hoveder reducerer lejeeffektiviteten.

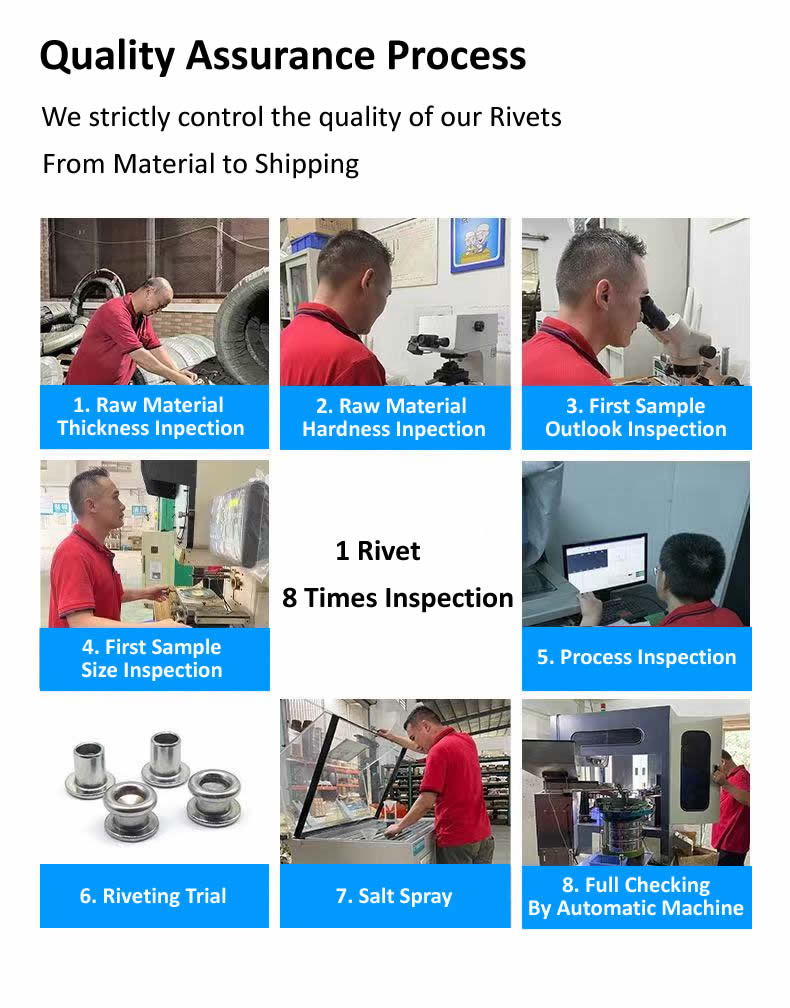

Vores inspektionsproces:

• Indgående ledning – Diameter og hårdhed kontrolleres før produktionen starter.
• Første artikel – 10 nitter målt på optisk komparator. Hver dimension verificeret.
• Igangværende – 5 nitter for hver 500 stykker. Enhver drift stopper pressen.
• Sætningstest - For hver 2.000 stykker, sættes i prøvemateriale. Clinch inspiceret for symmetri og tæthed.
• Slutsortering – 100% optisk inspektion. AQL prøve manuelt verificeret.

Hvad du faktisk modtager - en komplet optegnelse over, hvad vi har lavet

Vi sender ikke kun nitter. Vi sender en registrering af præcis, hvad der blev produceret, og hvordan det blev verificeret.

Pakken indeholder:

• Materialecertifikat – Kemisk sammensætning og trækstyrke af den anvendte spole
• Inspektionsark – Faktiske mål på 10 nitter fra partiet (de faktiske tal, ikke kun "inden for tolerance")
• Finish certifikat – Belægningstykkelse verificeret af XRF (hvis relevant)
• Overensstemmelsesdokument – ​​Underskrevet af vores QA-manager, batch-sporbar

Hvorfor dette betyder noget:Hvis der nogensinde opstår en feltfejl, har du registreringerne til at spore den tilbage til den nøjagtige spole af materiale. Vi opbevarer kopier i fem år.

Certificeret til:ISO 9001:2015, RoHS, REACH

Hvor Truss Head-nitter bruges

• Plastsamlinger – Møbler, opbevaringsbeholdere, udstyrshuse
• Tyndt metalplade – HVAC-kanalsystemer, elektriske kabinetter, bilpaneler
• Kompositter – Glasfiberpaneler, laminerede materialer, sandwichstrukturer
• Nåletræ – Møbler, paller, kasser, udendørs strukturer
• Overdimensionerede huller – Når hultolerancerne er løse og et bredere hoved er nødvendigt for at dække dem
• Lærred og kraftigt stof – Presenninger, markiser, telte, bannere
• RV- og trailersamlinger – Paneler, indvendig beklædning, udvendige tilbehør

Tre spørgsmål, vi besvarer ofte

Q1: Hvornår skal jeg vælge en truss-hovednitte frem for et rundt hoved eller fladt hoved?

A: Vælg truss-hoved, når du har brug for den bredest mulige lejeflade for at forhindre gennemtræk i bløde eller sprøde materialer. Fagværkshovedets diameter er 2,2–2,8 gange skaftdiameteren – betydeligt bredere end rundt hoved (1,6–1,8×) og fladt hoved (2,0–2,5×). Vælg rundt hoved, når du har brug for maksimal hovedstyrke og slagfasthed. Vælg fladt hoved, når du har brug for lav frigang. Til klapstolen ovenfor var truss-hoved det rigtige valg, fordi den brede lejeflade eliminerede gennemtræk uden at kræve nogen designændring.

Q2: Kan truss-hovednitter bruges i plastik uden at revne?

A: Ja – og dette er en af ​​deres primære applikationer. Den brede lejeflade fordeler afbindingskraften over et større område, hvilket reducerer belastningen på sprøde materialer. For de bedste resultater anbefaler vi:

• Vælg semi-rørformet design for at reducere indstillingskraften med 70 %
• Vælg en tøndelængde, der er 1,5–2,0 mm længere end din materialestabel
• Brug en presse (ikke en hammer) for kontrolleret, ensartet kraft
• Test på et prøvestykke, før du forpligter dig til fuld produktion

Til klapstolekassen brugte kunden halvrørsnitter med trusshoved med kontrolleret trykindstilling – ingen revner, ingen gennemtræk.

Q3: Hvilke materialer er tilgængelige til truss-hovednitter?

A: Vi fremstiller dem i fem materialefamilier:

• Kulstoffattigt stål – Stærkest, mest omkostningseffektivt, zink- eller forniklet
• Rustfrit stål (304/316) – Permanent korrosionsbestandighed, passiveret som standard
• Messing (C2680) – Ledningsevne, ikke-magnetisk, dekorativ
• Kobber (C11000) – Højeste elektriske/termiske ledningsevne
• Aluminium (5052/5056) – Letteste, ikke-magnetisk

Vi lagerfører alle fem materialer i almindelige skaftdiametre. Den brede bæreflade på trusshovedet er særligt effektiv til aluminiumsnitter i letvægtskonstruktioner.
