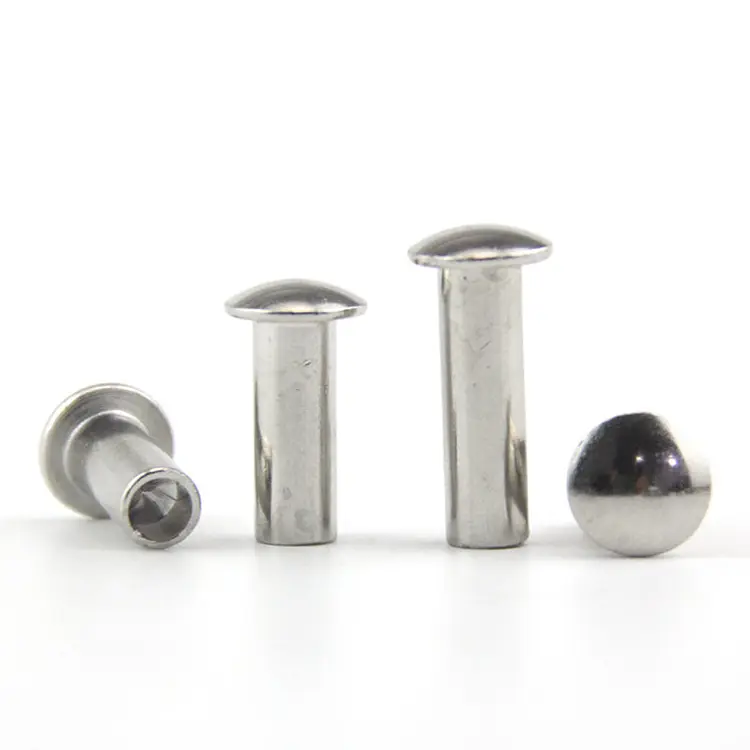

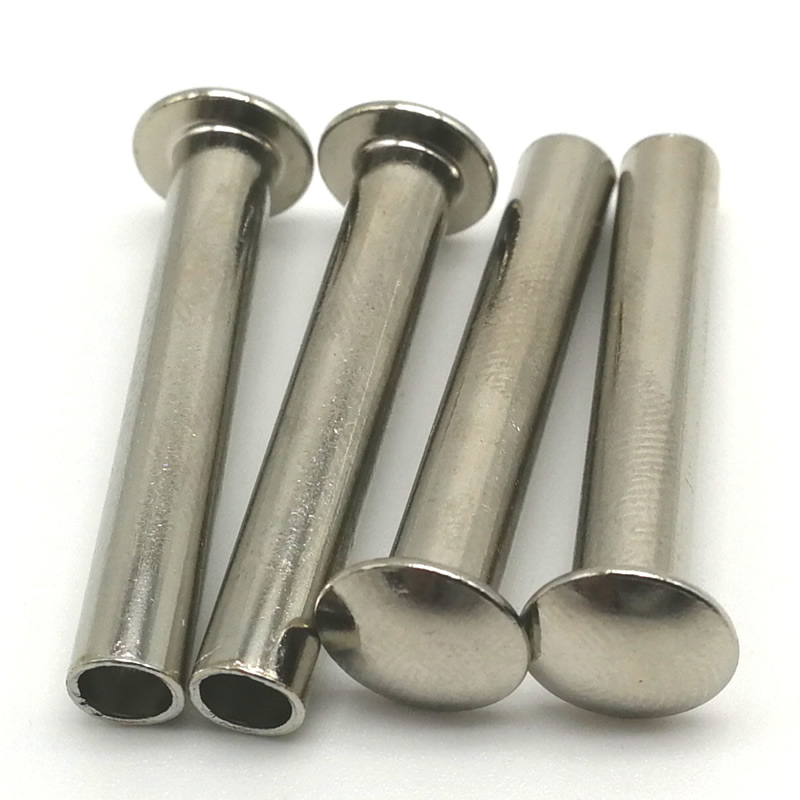

Truss Head Semi Tubular Nitter

Når du fastgør bløde materialer - plastik, læder, tynde metalplader eller kompositter - fejler en standard nitte med rundt hoved ofte. Den smalle lejeflade koncentrerer kraften, og med tiden trækker hovedet igennem. Detruss hoved semi rørformet nitteløser dette med en ekstra bred, lavprofilkuppel, der fordeler klemkraften over et meget større område.

Det semi-hule hulrum skærer indstillingskraften med op til 70 % sammenlignet med solide nitter. Du får en nittes holdekraft uden den tunge presse eller risikoen for at revne sprøde materialer.

Truss-hoved vs. andre hoveder – hvorfor den ekstra bredde betyder noget

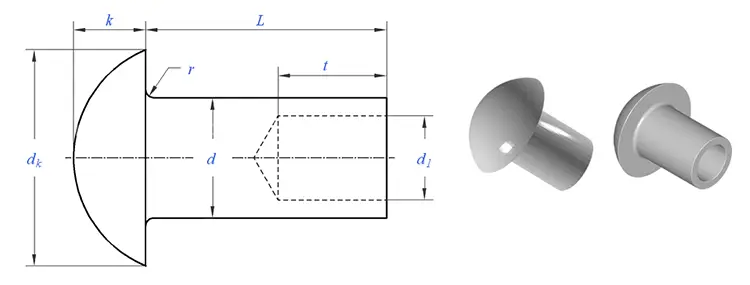

Truss-hovedet er den bredeste standard hovedstil. Dens diameter er 2,2 til 2,8 gange skaftdiameteren. Sammenlign det med andre almindelige hoveder:

Den brede, lave kuppel betyder, at nitten fungerer som en indbygget skive. Den spreder belastningen, forhindrer gennemtrængning og sidder tilstrækkeligt flush til at undgå at hænge fast.

Truss Head Semi Tubular vs. Truss Head Solid - Den semi-hule fordel

Begge hovedtyper deler den samme brede profil. Forskellen er i skaftet.

Det semi-rørformede design svulmer kun ved halen, hvilket gør den ideel til drejepunkter og samlinger, hvor det omgivende materiale ikke må beskadiges. Til de fleste møbel-, elektronik- og apparatapplikationer giver den semi-rørformede version mere end nok styrke, samtidig med at produktionen holdes effektiv.

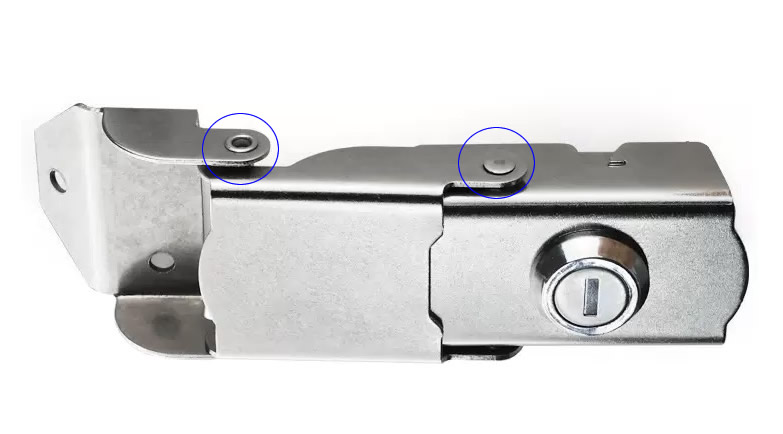

Én rigtig applikation – Låsemekanisme i rustfrit stål

En producent af industrielle hængelåse havde brug for en nitte, der kunne sikre den indvendige låseplade uden at revne den zinkstøbte krop. Den originale nitte med rund hoved blev trukket igennem under gentagen låsekraft.

Nuote Metals leverede 304 semi-rørformede nitter af rustfrit trusshoved – 4 mm skaft, 6 mm løbslængde. Det ekstra brede 9 mm hoved byggede bro over et stort frigangshul og forhindrede gennemtræk under 300 N gentagen låsekraft. Efter 50.000 cyklustests var ingen løsnet. Kunden krediterede truss-hoveddesignet for at eliminere en sekundær skive.

Materialer og finish – hvad vi tilbyder

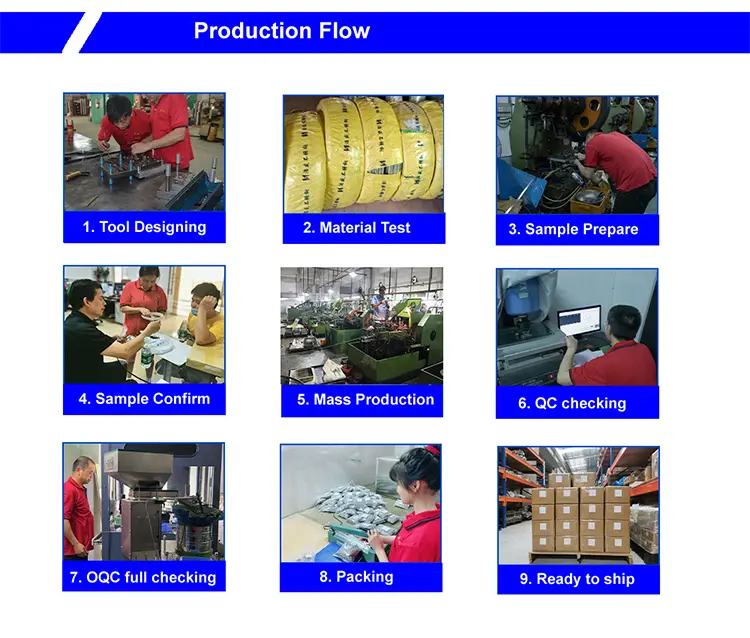

Fra råmateriale til færdig nitte – hvordan vi laver dem

Halvrørsnitter med trusshoved er fremstillet gennem kold heading. Det brede trusshoved kræver formning i flere trin for at sikre ensartet metalflow uden at rynke.

1. Materialeindkøb– Certificeret tråd fra godkendte møller. Hver spole leveres med et mølletestcertifikat og varmenummer.

2. Indgående materialeinspektion– Diameter, hårdhed og materialesammensætning verificeret. Spektrometer bekræfter karakter. Materiale, der ikke er specifik, afvises.

3. Værktøjsopsætning– Hårdmetal-hoveddyser inspiceret og opsat til truss-hovedprofilen og det halvrørformede hulrum.

4. Første artikelinspektion– 10 nitter målt på optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og hulrumsdybde verificeret.

5. Masseproduktion– Igangværende kontrol: 5 nitter for hver 500 stykker. Enhver drift stopper pressen.

6. Igangværende inspektion– For hver 2.000 stykker, sæt 3 nitter i prøvemateriale. Clinch inspiceret for symmetri og tæthed.

7. Plettering eller belægning– Anvendes som specificeret.

8. Afsluttende udgående inspektion– 100% optisk sortering. AQL prøve manuelt verificeret. Udstedt dimensionsrapport, materialecertifikat og overensstemmelsescertifikat.

Vores certificeringer – bevis på kvalitet

Nuote Metals opretholder fuld sporbarhed og kvalitetsdokumentation for hver batch af semi-rørnitter af trusshoved:

• ISO 9001:2015 – Certificeret kvalitetsstyringssystem
• RoHS-overensstemmelse – Verificeret af SGS tredjepartstest
• REACH-overensstemmelse – Aktuel SVHC-erklæring
• SGS testrapporter – Tilgængelige efter anmodning for specifikke batcher
• Materialecertifikater – Mølletestcertifikater, der kan spores til original spole

Alle certificeringer og testrapporter er tilgængelige for download eller efter anmodning. Vi tror på fuld gennemsigtighed - hvad vi hævder, kan vi bevise.

Arbejde med kunder i hele verden

Vi leverer halvrørsnitter med trusshoved til producenter i hele Nordamerika, Europa og Asien. Vores kunder bygger:

• Låsemekanismer og hardware – Hængelåse, låse, hængsler
• Hegn og udendørs konstruktioner – Aluminiumshegn, havepaneler
• Elektronikskabe – Tynde metal- og plastikhuse
• Bilinteriør – Trimpaneler, bløde samlinger
• Bagage og kufferter – Håndtagstilbehør, hjørnebeslag
• Hvidevarer – Panelsamlinger, hængselspunkter

Vi samarbejder med både små montageforretninger og store OEM'er – fra hurtig prototyping til store produktionsserier.

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Spørgsmål: "Hvilke materialer er tilgængelige til semi-rørnitter med trusshoved?"

A: Vi tilbyder fire materialefamilier: lav-kulstofstål (forzinket, omkostningseffektivt til store volumen), rustfrit stål (304/316) (permanent korrosionsbestandighed til udendørs og marine), aluminium (letvægts, ikke-magnetisk, ideel til hegn og elektronik), og messing, ledende, ikke-korrosiv, magnetisk (C268) hardware). Alle fire fås med den samme brede truss hovedprofil.

Spørgsmål: "Hvordan forhindrer jeg halvrørsnitter i at trække gennem bløde materialer?"

A: Truss-hovedet er specielt designet til at forhindre gennemtræk. Dens brede lejeflade (2,2–2,8× skaftdiameter) fordeler klemkraften over et større område end nogen anden standard hovedtype. For de bedste resultater skal du sikre dig, at hoveddiameteren er tilpasset din materialetykkelse - vi kan anbefale den optimale størrelse baseret på din anvendelse. I casestudiet med hængelåsen ovenfor eliminerede truss-hovedet gennemtræk, hvor runde hoveder havde svigtet.
