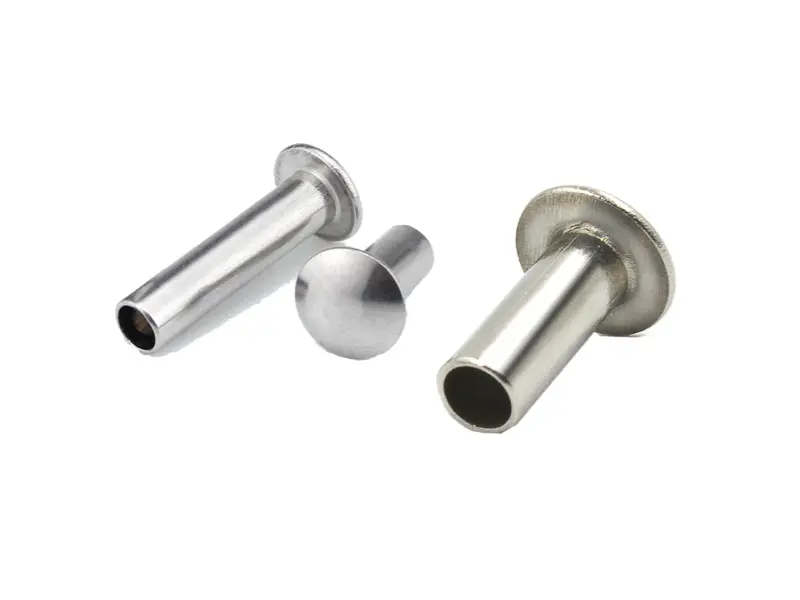

Universalhoved halvhule nitter

Når en nitte skal sidde lavere end et rundt hoved, men give mere bæreareal end et fladt hoved, tilbyder universalhovedet den ideelle balance. Universalhovedet med halvhule nitter har en let afrundet lavprofilkuppel, der reducerer fastklemning, mens belastningen fordeles over en bredere overflade. Det semi-hule hulrum skærer indstillingskraften med cirka 70 % sammenlignet med solide nitter, hvilket gør dem velegnede til automatiseret samling og sarte materialer.

Nuote Metals universalnitter med koldhoveder i lavkulstofstål, rustfrit stål (304/316) og messing. Vores komponenter betjener industrier, hvor et rent, lavprofileret udseende betyder noget - inklusive bilinteriør, bagage, lædervarer, elektroniske kabinetter og møbelenheder.

Hvad gør det universelle hoved anderledes

Universalhovedet sidder mellem et rundt hoved og et fladt hoved i både højde og bredde. Det giver en større lejeflade end et rundt hoved (reducerer risikoen for gennemtræk), samtidig med at den bevarer en lavere profil, der minimerer snavs.

Det universelle hoved er "mellemgrunden"-muligheden - bred nok til at forhindre gennemtrængning i de fleste plastik og stoffer, lavt nok til at undgå at hænge fast i bevægelige dele eller tøj og afrundet nok til at se færdigt ud på forbrugerprodukter.

Tekniske specifikationer – materialer, dimensioner og finish

Materiale muligheder

Standardmål – Universalhoved (stål)

Tolerancer: Skaft dia ±0,05 mm, hoved dia ±0,15 mm, samlet længde ±0,15 mm. Tilpassede tøndelængder tilgængelig.

Mekaniske data (5 mm ståluniversalhoved, sat i 2 mm stålplade)

Det halvhule hulrum bevarer typisk 80-90% af forskydningsstyrken af ​​en solid nitte, mens det kræver væsentlig mindre installationskraft.

Tilgængelige finish

Se, hvordan vi laver nitter

At se er at tro. Klik på videoen nedenfor for at se vores kold-heading presse i aktion – fra trådfremføring til færdig nitteudkast. Hele sekvensen kører med 200-300 stykker i minuttet, med kvalitetsovervågning i realtid på hvert trin.

Vores kolde skærebord med flere stationer udfører kvadratering, heading, hulrumsekstrudering og trimning i en enkelt kontinuerlig cyklus – alt sammen med tolerancer på ±0,05 mm. Det, du ser, er det, vi leverer, batch efter batch.

Et eksempel på en rigtig kunde – Foldehængsel til barnevogn

Dette er en af ​​mange applikationer til universalhoved halvhule nitter. Vi inkluderer det for at vise reel produktionsbrug, ikke for at foreslå begrænsning.

En producent af børneprodukter henvendte sig til os med et problem. Deres barnevognsstel brugte en nitte med rundt hoved ved foldesamlingen. Det runde hoved satte sig fast på stofsædet, da forældrene foldede og foldede barnevognen ud. Klagerne var stigende. De havde brug for en nitte, der sad lavere end et rundt hoved, som ikke lignede et bindingsværkshoved, og som kunne klare 10.000 foldecyklusser.

Vi anbefalede universalhoved halvhule nitter – 5 mm skaft, 10 mm hoveddiameter, zinkbelagt kulstofstål. Den universelle hovedhøjde var kun 2,4 mm, sammenlignet med 3,2 mm for runde. Denne forskel på 0,8 mm eliminerede stofbinding. Det bredere 10 mm hoved fordelte også stress bedre, hvilket forhindrede plastikbøsningen i at revne.

Kunden testede 500 nitter på tværs af 100 klapvogne. Efter 10.000 foldecyklusser, ingen snavs, ingen løsning, ingen revner. De bestiller nu vores nitter i partier på 50.000-100.000 stk.

Hvad vores kunder siger – rigtig feedback

Hvor der bruges halvhule nitter

• Barnevogne og barnevogne – Foldehængsler, stoffastgørelsespunkter
• Bilinteriør – Dørpanelbeklædning, sædebetræk, håndtag
• Bagage og kufferter – Håndtagsbeslag, hjørneafskærmninger, låsemontering
• Lædervarer – Bæltehuller, fastgørelse af taskerem, dekorative trim
• Elektronikskabe – Lavprofilfastgørelse, chassissamling
• Møbler – Metal-til-træ samlinger, polstring
• Bløde materialer - Lærred, presenninger, plast

Hvordan vi koldhovedsnitter

Kold overskrift former metal ved stuetemperatur ved hjælp af højhastighedspresser og præcisionsmatricer. Til universalhoved halvhule nitter bruger vi en multistation kold skærebord.

Trådtegning– Indgående ledning trækkes til nøjagtig skaftdiameter.

Afskæring– Tråd skæres til præcis emnelængde.

Første slag (kvadrering)– Blank er centreret og firkantet.

Andet slag (overskrift)– Karbidmatrice danner universalhovedet.

Tredje slag (ekstrudering af hulrum)– Punch skaber det semi-hule hulrum (45–55 % af tøndens længde).

Trimning– Blink rundt om hovedkanten er fjernet.

Tumling– Mikrograter fjernes.

Plettering eller passivering– Anvendes som specificeret.

Cold heading hærder materialet og øger overfladens hårdhed med 15-20%. Vores hårdmetalmatricer er poleret til Ra 0,1µm for glat hoveddannelse.

Vores kvalitetskontrolproces – fra råmateriale til din produktionslinje

Hvert parti nitter følger et lagdelt inspektionssystem.

Indgående materiale fase

Hver spole kontrolleres for diameter (lasermikrometer, ±0,02 mm) og hårdhed (Rockwell tester). Enhver spole uden for specifikation afvises.

Opsætning og første fase

De første 10 nitter undersøges under 20x forstørrelse for overfladedefekter og måles derefter på en optisk komparator. Hoveddiameter, hovedhøjde, skaft, længde og hulrumsdybde skal svare til tegningen.

I produktionsfasen

Operatører trækker 5 nitter for hver 500 stykker. Kritiske dimensioner kontrolleres med digitale skydelære og en go/no-go-måler. Enhver drift udløser øjeblikkeligt trykstop.

Clinch-verifikationsstadiet

For hver 2.000 stykker sætter vi 3 nitter i en prøve af dit faktiske materiale. Den rullede clinch inspiceres for symmetri, tæthed og revner.

Korrosionstest (hvis relevant)

For belagte nitter placeres prøver i vores saltspraykammer i henhold til ASTM B117. Der udstedes et certifikat med partiet.

Sidste sorteringsfase

Hver nitte passerer gennem en optisk sorteringsmaskine med højhastighedskameraer. Efter sortering verificeres en tilfældig AQL-prøve (Niveau II, 1.0) manuelt.

Alle inspektionsoptegnelser opbevares i fem år og følger med hver forsendelse.

Din ordre – hvad er der i æsken

• Nitter i forseglede poser – Mærket med varenummer, batchnummer og mængde
• Dimensionel inspektionsrapport – 10 nitter målt fra partiet
• Materialecertifikat – Mølletestcertifikat for den anvendte spole
• Pletteringscertifikat – Tykkelse og saltsprayresultater (hvis relevant)
• Overensstemmelsescertifikat – Underskrevet af QA manager, batch-sporbar

Nuote Metals er ISO 9001:2015 certificeret. RoHS- og REACH-erklæringer leveres efter anmodning.

Sådan arbejder vi – praktisk information

• Prøver – 20-50 gratis styk for standard lagerstørrelser (kunden betaler forsendelse)
• Prøvebestilling – 10.000 styk anbefales til førstegangsvalidering
• MOQ – 2.000 styk (stål/messing), 3.000 styk (rustfri)
• Leveringstid (lager) – 5-7 hverdage
• Ledetid (tilpasset tønde) – 12–15 dage
• Værktøjsladninger – Ingen til standard universalhovedværktøj (3–8 mm skaft)

Tre spørgsmål, vi besvarer ofte

Q1: Hvornår skal jeg vælge en halvhul nitte med universalhoved frem for et rundt hoved eller et fladt hoved?

A: Vælg universalhoved, når du har brug for en større lejeflade end et rundt hoved (for at forhindre gennemtræk i bløde materialer), men du har også brug for en lavere profil for at undgå at hænge fast. Universalhovedet er bredere end rundt (2,0–2,2× skaft mod 1,6–1,8×) og sidder lavere (35–40 % af hoveddiameter mod 40–50 %). For klapvognskassen ovenfor eliminerede 0,8 mm højdeforskel stofbinding. Rundt hoved er enklere og billigere. Fladt hoved er til flush-applikationer. Universalhoved er "premium synlig" mulighed for blandede materialer.

Spørgsmål 2: Kan universalhoved halvhule nitter bruges i plastik uden at knække bosset?

A: Ja. Universalhovedets bredere lejeområde fordeler indstillingskraften over en større overflade, hvilket reducerer belastningen på skøre materialer som ABS og polycarbonat. Til plast anbefaler vi en cylinderlængde nøjagtigt 1,0-1,5 mm længere end materialestablen, og indstilling med en presse (ikke en hammer) ved kontrolleret kraft. I barnevognskufferten forhindrede universalhovedet revnedannelse i plastbøsningen, som det runde hoved tidligere havde beskadiget.

Q3: Hvad er det maksimale grebsområde for universalhoved halvhule nitter i rustfrit stål?

A: For rustfrit stål anbefaler vi, at greb ikke overstiger 4× skaftdiameter. For en 5 mm rustfri nitte er det sikre greb op til 20 mm. Ud over det kan tønden arbejdshærde under afbinding og revne. Til tykkere stakke anbefaler vi stål med lavt kulstofindhold (mere duktilt) eller forlængelse af cylinderlængden med mellemudglødning. Vi kan levere tilpassede cylinderlængder op til 30 mm for 6 mm og 8 mm diametre. Kontakt os med din nøjagtige staktykkelse for en anbefaling.

Anmod om et tilbud – fortæl os, hvad du har brug for

For at modtage et fast tilbud på universalhoved halvhule nitter, bedes du angive:

• Skaftdiameter (mm)
• Tøndelængde (mm) – eller din samlede materialestabeltykkelse
• Materiale (stål / rustfrit 304/316 / messing)
• Finish (zink / nikkel / sort oxid / passiveret)
• Anslået årlig mængde

Du kan også vedhæfte en tegning, et foto af din nuværende nitte eller en prøvedel. Vi svarer inden for 24 timer med værktøjsomkostninger (hvis nogen), stykpris, leveringstid og gratis prøvepolitik.

Send din anmodning til Nuote Metals i dag. Intet pres, ingen forpligtelse – kun et klart, konkurrencedygtigt tilbud.
