Forsænkede hovednitter

Forsænkede hovednitterer den eneste nittehoved stil designet til at sidde helt under overfladen. Med et tilspidset hoved, der matcher en forboret forsænkning, giver disse nitter ingen fremspring – ingen snavs, ingen skrabning, ingen interferens med parrende dele.

De kræver et ekstra trin i din fremstillingsproces – boring af et tilspidset hul før indstilling – men det trin er det værd, når samlingen skal flugte helt. Luftfartspaneler, elektroniske kabinetter, arkitektoniske finish og hvor som helst en glat overflade er kritisk - det er der, forsænkede nitter går.

Forsænket vs. fladt hoved – den flush-finish forskel

De to hovedvinkler – 90° vs. 100°

Hvilken vinkel skal du vælge?

Vælg 90°hvis du bruger standard forsænkede bits – de er bredt tilgængelige og kompatible med de fleste generelle applikationer.

Vælg 100°hvis du arbejder efter rumfarts- eller forsvarsspecifikationer, eller hvis dit eksisterende værktøj allerede er sat op til 100° forsænkning. Vi anbefaler ikke at blande vinkler – en 100° nitte i en 90° forsænkning vil sidde stolt; en 90° nitte i en 100° forsænkning vil sidde for dybt.

Hvad vi laver – tre designs, fem materialer

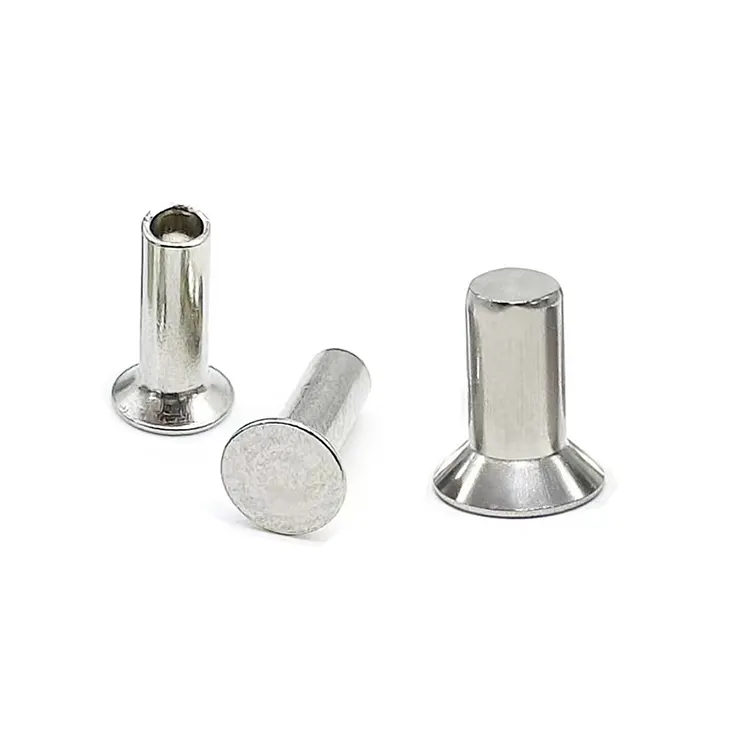

Fuld rør er tilgængelig fornitter med forsænket hoved– det hule design giver mulighed for lav kraftindstilling, mens den plane finish bevares.

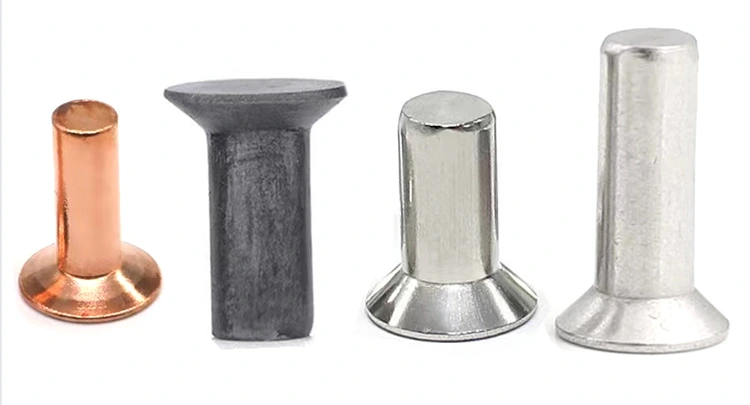

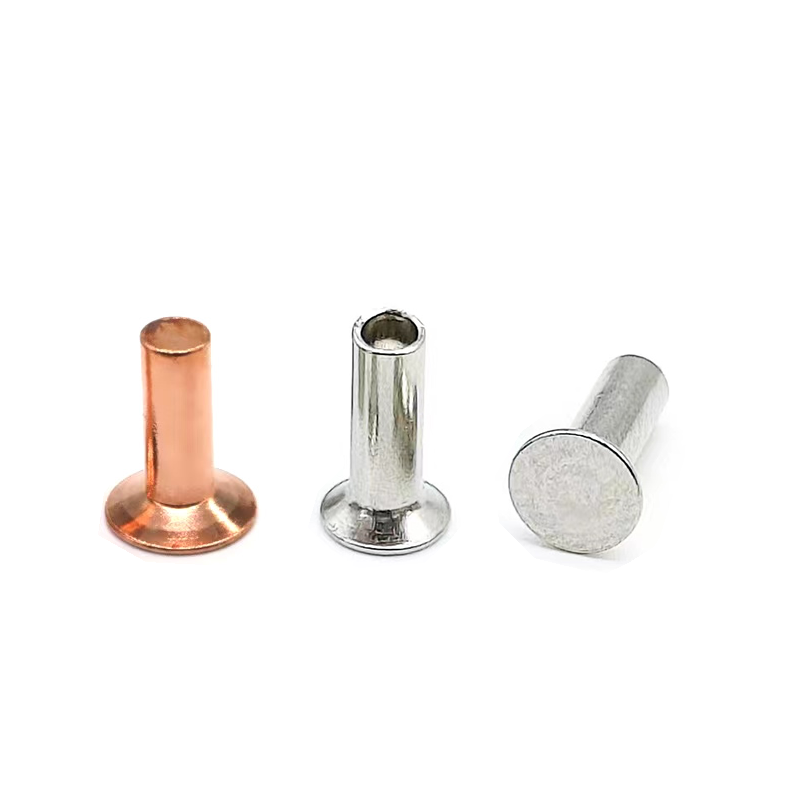

Tilgængelige materialer: Kulstoffattigt stål, rustfrit stål (304/316), messing (C2680), kobber (C11000), aluminium (5052/5056)

Finish: Forzinket, sort oxid, passiveret, lakeret, forniklet, antikveret, anodiseret, ensfarvet – afhængig af materiale.

Én reel anvendelse - Træmøbler hardwaremontering

En producent af kontormøbler i træ havde brug for at fastgøre metalmonteringsplader til undersiden af ​​skriveborde. Pladerne var synlige, når skrivebordet blev vendt under montering. De tidligere runde hovednitter skrabede mod emballagen, da skrivebordene blev stablet. Kunder modtog ridsede produkter. Værkstedet skulle også tilføje skumpolstring for at beskytte nittehovederne under forsendelse.

Producenten overvejede fladhovednitter - lavere profil, men sad stadig over overfladen. De ønskede nul fremspring. Løsningen var indlysende: forsænk hullerne og brug forsænkede hovednitter.

Nuote Metals leverede halvrørsnitter i forzinket stål med forsænket hoved – 4,0 mm skaft, 8,0 mm hoveddiameter, 90° vinkel, 10,0 mm cylinderlængde. Det semi-rørformede hulrum holdt indstillingskraften lav, hvilket forhindrede skader på træet. Vinklen på 90° matchede deres standard forsænkningsbit. Hovedet sad i plan med træoverfladen - ingen fremspringende metal, ingen ridser, ingen skumpolstring nødvendig.

Kunden testede 200 nitter fordelt på 100 skriveborde. Efter 1.000 monterings- og adskillelsescyklusser, ingen løsning, ingen overfladeskade. De har siden konverteret hele deres produktlinje til forsænkede hovednitter, hvilket eliminerer klager over emballageskader.

Standardindstillinger – tilpasset til dine specifikationer

Forsænkede hovednitterer fremstillet efter dine præcise krav. Hovedvinkel, hoveddiameter og samlet længde er tilpasset dit forsænkningsværktøj og materialestabel.

Hvad vi har brug for fra dig:

• Skaftdiameter – 1,5 mm til 8,0 mm
• Hovedvinkel – 90° eller 100°
• Hoveddiameter – matchet til dit forsænkningsværktøj
• Samlet længde - eller din samlede materialestabeltykkelse
• Materiale - stål, rustfrit, messing, kobber eller aluminium
• Design – massivt, semi-rørformet eller fuldt rørformet
• Finish – zink, passiveret, lakeret, nikkel, eloxeret osv.

Kritisk bemærkning:Hovedet skal passe til dit forsænkningsværktøj. Hvis du sender os en prøve af din forsænkningsbit eller et forsænket hul, kan vi garantere, at hovedet sidder plant.

Eksempel leveringstid:5–10 dage for standard hovedvinkler (90° eller 100°). For detaljerede specifikationer, tilpassede krav eller for at diskutere dit projekt, kontakt venligst vores salgsteam - de vil guide dig gennem processen.

Hvorfor det tilspidsede hoved er sværere at lave – og hvordan vi gør det rigtigt

Det forsænkede hoved er ikke bare et fladt hoved med en skrå kant. Tilspidsningen skal passe til vinklen på dit forsænkningsværktøj – 90° eller 100° – og den skal sidde i plan over hele overfladen. Hvis vinklen er 1° af, vil nitten sidde enten stolt eller under overfladen.

Hvad gør forsænkede hoveder anderledes:

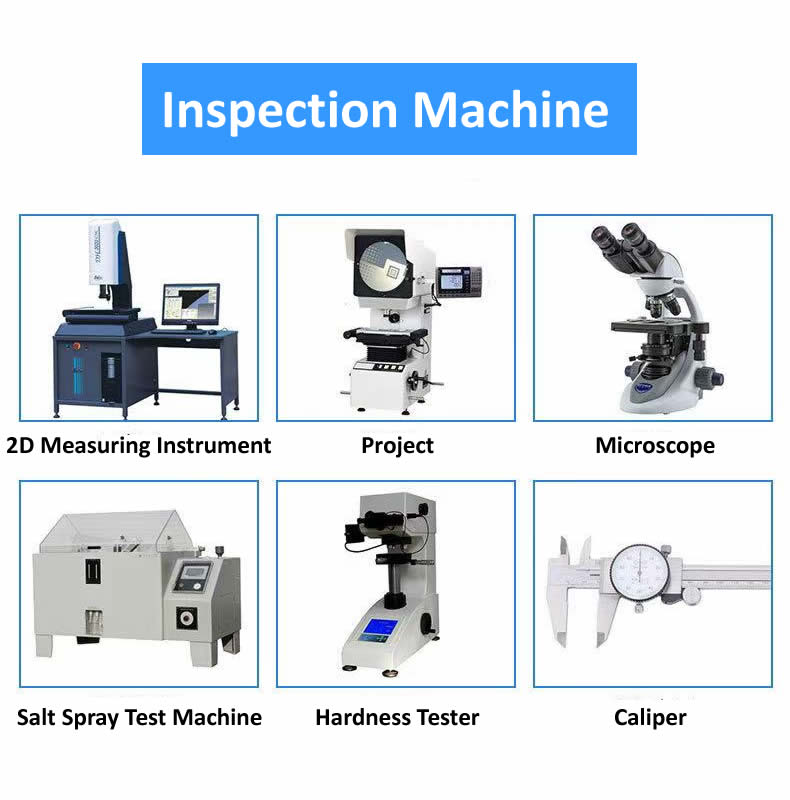

Vinkelpræcision– Vores kursmatricer er skåret i nøjagtige vinkler. Vi måler hovedvinklen ved hver inspektion af den første artikel ved hjælp af en optisk komparator. Tolerance: ±1°.

Glat tilspidsning– Overgangen fra hoved til skaft skal være glat. Ethvert trin eller grat ved krydset forhindrer hovedet i at sidde helt. Vores hårdmetalmatricer er poleret for at forhindre dette.

Tykkelse konsistens– Hovedet skal være tykt nok til at holde under belastning, men tyndt nok til at sidde fladt. Vi kontrollerer hovedtykkelsen til inden for ±0,10 mm.

Overflade finish– Hovedoverfladen skal være glat. Eventuelle værktøjsmærker eller ridser vil være synlige på et flush-finish-produkt.

Resultatet:Forsænkede hoveder, der sidder fladt, ser rene ud og holder godt fast.

Kvalitetskontrol – De ekstra kontroller for forsænkede hoveder

Forsænkede hoveder har brug for strammere kontroller end andre hovedtyper. Et afvinklet hoved eller en inkonsistent forsænkning betyder en nitte, der ikke sidder flush – og som besejrer formålet med at vælge forsænket i første omgang.

Vores proces:

• Før produktion – Vi kontrollerer dit forsænkningsværktøj eller prøve for forsænket hul for at bekræfte, at hovedvinkel matcher.
• Første artikel – 10 nitter målt på optisk komparator. Hovedvinkel og hoveddiameter verificeret.
• Igangværende – 5 nitter for hver 500 stykker. Hovedvinkel spot-checket.
• Indstillingstest – For hver 2.000 stykker, sæt i dit forsænkede materiale. Hovedspyling verificeret ved fingertest og følemåler.
• Slutsortering – 100% optisk inspektion. AQL manuel prøve.

Hvad du faktisk modtager - en komplet optegnelse over, hvad vi har lavet

Vi sender ikke kun nitter. Vi sender en registrering af præcis, hvad der blev produceret, og hvordan det blev verificeret.

Pakken indeholder:

• Materialecertifikat – Kemisk sammensætning og trækstyrke af den anvendte spole
• Inspektionsark – Faktiske mål på 10 nitter fra partiet – inklusive verifikation af hovedvinkel
• Countersink match-rapport – Bekræftelse af, at hovedvinklen matcher dit værktøj (hvis du har givet en prøve)
• Finish certifikat – Belægningstykkelse verificeret af XRF (hvis relevant)
• Overensstemmelsesdokument – ​​Underskrevet af vores QA-manager, batch-sporbar

Hvorfor dette betyder noget:Hvis der nogensinde opstår en fejl i marken – eller hvis en kunde klager over en ujævn overflade – har du registreringerne til at spore det tilbage til den nøjagtige batch og den nøjagtige hovedvinkelmåling.

Certificeret til:ISO 9001:2015, RoHS, REACH

Hvor der bruges forsænkede hovednitter

• Møbler – kontorborde, stole, skabe – hvor blotlagt hardware er uacceptabelt
• Automotive – Interiørbeklædning, karrosseripaneler, gulvsamlinger – hvor overflader skal være glatte
• Luftfart – skrogpaneler, interiørbeklædning, vingeoverflader – hvor reduktion af luftmodstand betyder noget
• Elektronik – kabinetter, chassis, panelsamlinger – hvor dele skal passe planmæssigt
• Arkitektonisk isenkram – Dørbeslag, rækværk, dekorativt metalarbejde
• Marine – Dækbeslag, indvendige beslag – hvor der ikke er tilladte snæringspunkter
• Industrielt udstyr – Kontrolpaneler, maskinværn – hvor både sikkerhed og udseende betyder noget

Tre spørgsmål, vi besvarer ofte

Q1: Hvad er forskellen mellem en nitte med forsænket hoved og enfladhoved nitte?

A: Et forsænket hoved har en tilspidset underside, der matcher en forboret forsænkning, så hovedet kan sidde helt i plan med eller under materialets overflade. Et fladt hoved har en lige underside og sidder stolt af overfladen (0,8-1,2 mm for et 5 mm skaft). Afvejningen: forsænkede hoveder kræver et ekstra fremstillingstrin (forsænkning af hullet), men de giver ingen fremspring. Vælg forsænket, når samlingen skal være helt glat; vælg flad, når lav profil er tilstrækkelig, og du vil undgå det ekstra bearbejdningstrin.

Q2: Skal jeg vælge 90° eller 100° forsænkede hovednitter?

A: Vælg den vinkel, der passer til dit eksisterende forsænkningsværktøj. 90° er standarden for de fleste generelle applikationer – møbler, elektronik, bilindustrien og generelt industrielt arbejde. 100° er almindelig i rumfarts- og forsvarsapplikationer, hvor specifikke specifikationer kræver det. Hvis du er usikker, anbefaler vi 90° – den er kompatibel med langt de fleste standard forsænkningsbits. Hvis du sender os en prøve af dit forsænkningsværktøj, kan vi bekræfte overensstemmelsen.

Spørgsmål 3: Hvordan vælger jeg den korrekte samlede længde til en nitte med forsænket hoved?

A: Den samlede længde inkluderer hovedet. For en solid forsænket nitte er den samlede længde lig med forsænkningsdybden plus din materialestabels tykkelse plus det udragende skaft (1,2–1,5× skaftdiameter). For en semi-rørformet forsænket nitte skal cylinderlængden være ca. 1,5-2,0 mm længere end din materialestabeltykkelse. Hovedet sidder plant, så materialestablens tykkelse plus clinchlængden bestemmer den samlede længde. Send os din materialestabeltykkelse og specifikationer for forsænkningsværktøj – vi anbefaler den nøjagtige længde.

Spørgsmål 4: Hvilket design skal jeg vælge – massivt, semi-rørformet eller fuldt rørformet?

A: Semi-tubular er standardvalget til de fleste applikationer – 80–90 % af solid styrke ved 25–30 % af indstillingskraften. Vælg solid, når du har brug for maksimal styrke til strukturelle, bærende enheder. Vælg fuld rør, når du arbejder med bløde materialer eller har brug for minimal indstillingskraft. Alle tre designs fås med samme forsænkede hovedprofil.
