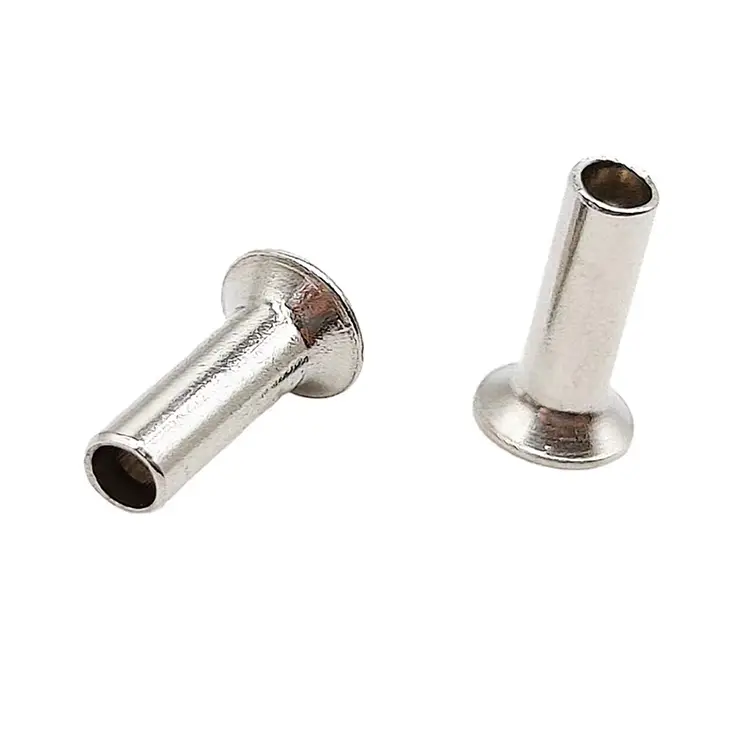

Halvrørsnitter med forsænket hoved

Når et nittehoved ikke kan rage op over overfladen, kan denhalvrørsnitte med forsænket hoveder svaret. Det tilspidsede hoved flugter med eller under materialets overflade og skaber en glat, uafbrudt finish. Og det semi-hule hulrum reducerer indstillingskraften med 70 % sammenlignet med en solid nitte.

Hvis din samling har en glidende overflade, en parringsdel, eller blot kræver en ren æstetik – og du skal holde produktionen i gang hurtigt – er dette fastgørelseselementet, du angiver.

Den flush-finish forskel – forsænket vs. fladt hoved

Det forsænkede hoved kræver et ekstra trin - boring af et konisk hul før afbinding. Men når der kræves nul fremspring, er det skridt det værd. Luftfartspaneler, elektroniske kabinetter, arkitektoniske finish og hvor som helst en glat overflade er kritisk - det er der, forsænkede nitter går.

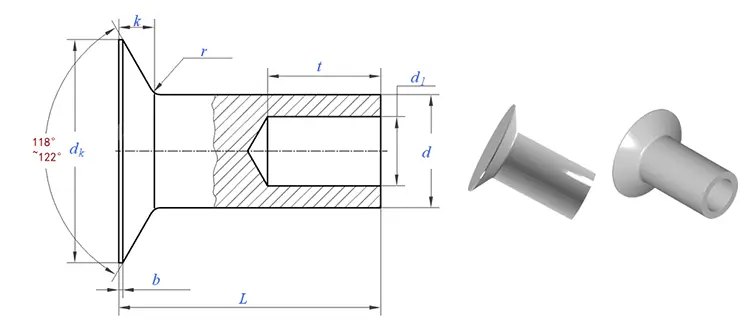

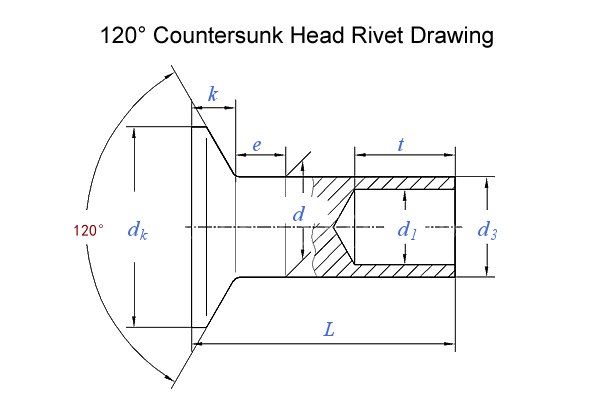

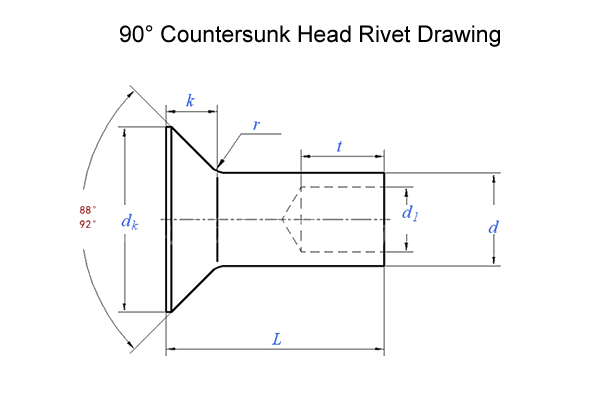

De to hovedvinkler – 90° vs. 120°

Match dit forsænkningsværktøj– en 120° nitte i en 90° forsænkning vil sidde stolt; en 90° nitte i en 120° forsænkning vil sidde for dybt. Vi anbefaler ikke blandingsvinkler.

Semi-tubular vs. Solid – Hvor hulen vinder

Det semi-rørformede design har et lavt hulrum ved halen (45-55 % af tøndens længde). Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch. Dette er fundamentalt forskelligt fra en solid nitte, hvor hele skaftet skal deformeres.

Bedst til tynde materialer med stort volumen, glatte overflader Strukturel, maksimal styrke

Én rigtig applikation – Interiørpanel til biler

En producent af indvendige beklædningspaneler til biler er nødvendige for at fastgøre stofbeklædte paneler til dørkarme. Panelerne var synlige for passagererne - enhver fremspringende fastgørelsesanordning ville være uacceptabel. Solide forsænkede nitter gav den glatte finish, men krævede høj indstillingskraft, der revnede det tynde panelmateriale.

Vi leverede semi-rørnitter af forsænket stål med forsænket hoved – 4,0 mm skaft, 8,0 mm hoveddiameter, 90° vinkel, 8,0 mm cylinderlængde. Det semi-hule hulrum reducerede indstillingskraften fra 3,5 ton til 1,0 ton - eliminerer revner i panelmaterialet. Det 90° forsænkede hoved sad i plan med overfladen og matchede interiørets rene udseende. Forzinkningen gav korrosionsbeskyttelse for langvarig holdbarhed.

Kunden testede 1.000 nitter på tværs af 500 dørpaneler. Efter 100.000 vibrationscyklusser, ingen løsning, ingen revner. De bestiller nu vores forsænkede hovednitter i partier på 250.000 styk årligt.

Materialer og finish – hvad vi tilbyder

Nuote Metals fremstiller halvrørsnitter med forsænket hoved i flere materialefamilier:

Standard finish:Forzinket, forniklet, passiveret, lakeret, antikvitetet, almindeligt.

Tilgængelige standarder og størrelser

Vi fremstiller dem efter flere internationale standarder:

Hvad vi har brug for fra dig:

• Skaft diameter– 1,5 mm til 8,0 mm (brugerdefineret op til 10 mm tilgængelig)
• Hovedvinkel– 90° (standard) eller 120° (pr. GB/T 874)
• Tønde længde -vi beregner ud fra din materialestabeltykkelse
• Hoveddiameter -matchet til dit forsænkningsværktøj
• Materiale– stål, rustfrit, messing, kobber eller aluminium
• Slutte– zink, passiveret, nikkel, lakeret, antik mv.

Længderegel for halvrørsnitter:Tøndelængde = materialestabeltykkelse + 1,5–2,0 mm.

Fra råmateriale til færdig nitte – hvordan vi laver dem

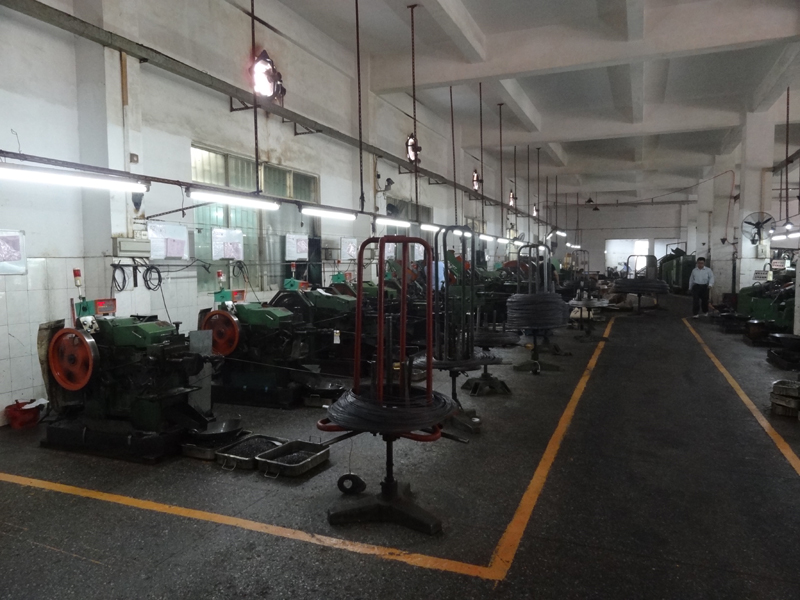

Halvrørsnitter med forsænket hoved er fremstillet gennem kold heading. Det tilspidsede hoved kræver præcisionsslebne matricer for at opnå den nøjagtige hovedvinkel.

1. Materialeindkøb – Certificeret tråd fra godkendte møller. Hver spole leveres med et mølletestcertifikat og varmenummer.

2. Inspektion af indgående materiale – Diameter (±0,02 mm), hårdhed og materialesammensætning verificeret. Spektrometer bekræfter karakter. Materiale, der ikke er specifik, afvises.

3. Værktøjsopsætning – Hårdmetal mundstykker inspiceret og sat op til den forsænkede hovedprofil og det halvrørformede hulrum. Matricevinkel matchet til din specifikation (90° eller 120°).

4. Inspektion af første artikel – 10 nitter målt på optisk komparator. Hovedvinkel, hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og hulrumsdybde verificeret. Hovedvinkeltolerance: ±1°.

5. Masseproduktion – Kontrol i processen: 5 nitter for hver 500 stykker. Enhver drift stopper pressen.

6. In-Process Inspection – For hver 2.000 stykker, sæt 3 nitter i prøvemateriale med forboret forsænkning. Clinch og flush fit inspiceret.

7. Plettering eller belægning – Påføres som specificeret.

8. Endelig udgående inspektion – 100% optisk sortering. AQL prøve manuelt verificeret. Udstedt dimensionsrapport, materialecertifikat og overensstemmelsescertifikat.

Vores certificeringer – bevis på kvalitet

Vi opretholder fuld sporbarhed og kvalitetsdokumentation for hver batch:

• ISO 9001:2015 – Certificeret kvalitetsstyringssystem
• RoHS-overensstemmelse – Verificeret af SGS tredjepartstest
• REACH-overensstemmelse – Aktuel SVHC-erklæring
• SGS testrapporter – Tilgængelige efter anmodning for specifikke batcher

Materialecertifikater – Mølletestcertifikater, der kan spores til original spole

Hvad vores kunder siger – rigtig feedback

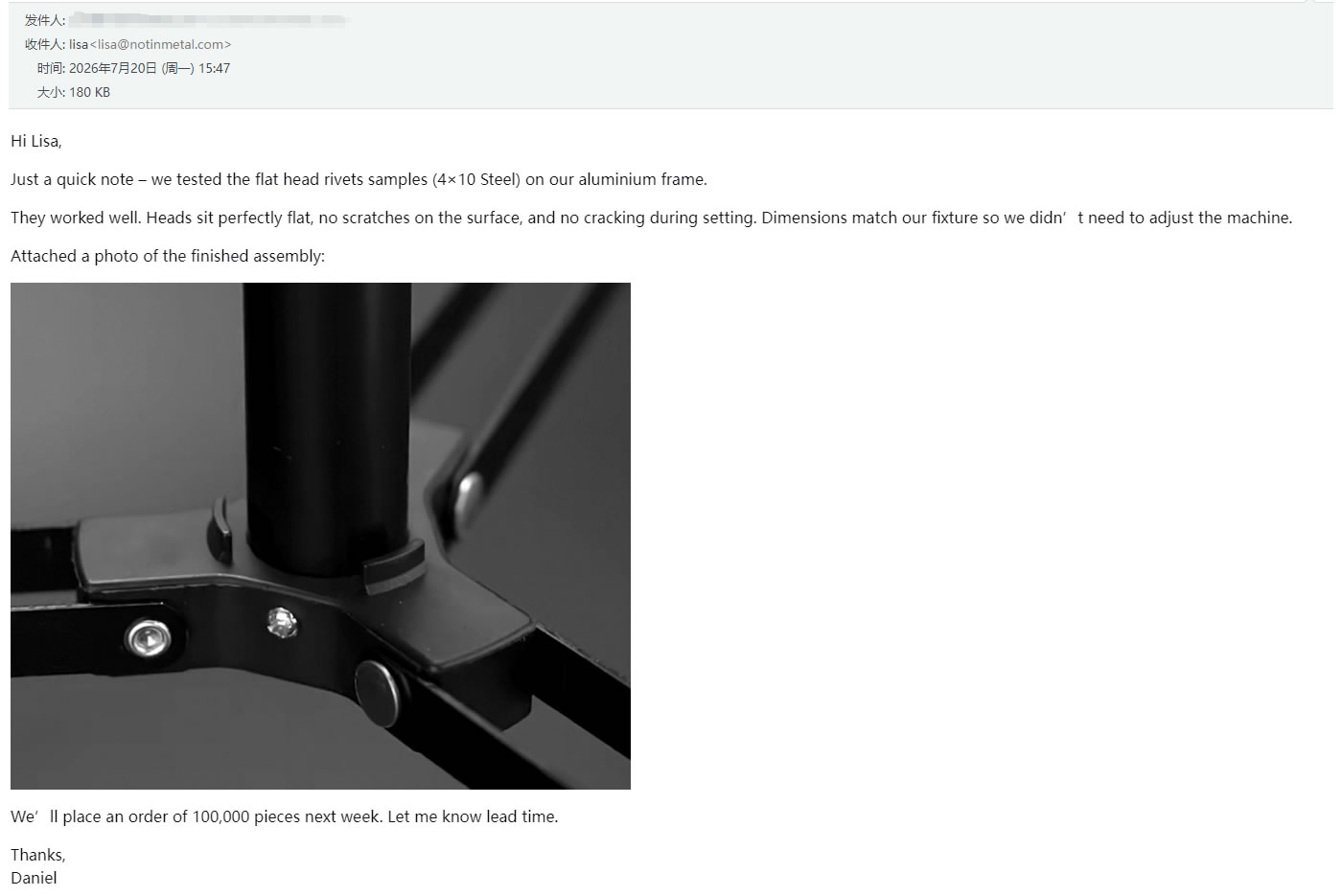

Vi lader vores kunder tale for os. Billederne ovenfor viser reel feedback fra producenter, der har brugt vores semi-rørnitter med forsænket hoved i deres produktionslinjer – fra leverandører af bilinteriør til elektronikproducenter til komponentbyggere til rumfart.

De vender tilbage til os af samme årsager:

• Nul fremspring– Forsænkede hoveder sidder fladt, ingen snavs, ingen interferens
• Lav kraftindstilling– Halvhult design forhindrer materielle skader
• Konsekvent kvalitet -Hver batch opfylder deres dimensions- og ydeevnekrav
• Pålidelig levering– Prøver afsendes om 5-7 dage, produktion efter planen

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Spørgsmål: "Skal jeg vælge 90° eller 120° halvrørsnitter med forsænket hoved?"

A: Vælg den vinkel, der passer til dit eksisterende forsænkningsværktøj. 90° er standarden for de fleste generelle applikationer – møbler, elektronik, bilindustrien og generelt industrielt arbejde. 120° pr. GB/T 874 bruges til specialiserede applikationer, hvor der kræves en mere flade forsænkning, ofte i tykkere materialer eller kraftige enheder. Hvis du er usikker, er 90° kompatibel med langt de fleste standard forsænkningsbits. Hvis du sender os en prøve af dit forsænkningsværktøj, kan vi verificere matchningen før produktion.

Spørgsmål: "Hvordan vælger jeg den korrekte tøndelængde til en halvrørsnitte med forsænket hoved?"

A: Vælg en cylinderlængde, der er cirka 1,5-2,0 mm længere end din samlede materialestabeltykkelse. Hvis du f.eks. samler to 2 mm ark (i alt 4 mm), skal du vælge en tøndelængde på 5,5–6,0 mm. Denne ekstra længde giver nok materiale til, at den hule sektion kan rulle udad og danne en sikker clinch uden at gå i bund. Hvis løbet er for kort, vil clinchen være svag. For lang, og tønden kan krølle. Hovedet sidder plant, så forsænkningsdybden er inkluderet i materialestabelmålet. Send os din materialestabeltykkelse, og vi vil anbefale den nøjagtige længde.
