Hvordan forbereder man tegning til CNC-bearbejdningskomponenter?

Hvordan kan du udarbejde tekniske tegninger som disse til CNC-bearbejdning for at fremskynde fremstillingsprocessen og reducere risikoen for fejl ved overførsel af information til CNC-maskinstyringen?

Evnen til at tegne tekniske tegninger er en grundlæggende færdighed for enhver ingeniør. Evnen til at skabe sådanne detaljerede visninger giver os mulighed for grafisk at repræsentere dele eller hele systemer på en letforståelig måde, der angiver alle dimensioner og tolerancer, opretholder skala og giver nødvendige dimensioner eller vinkler.

Hvad skal en teknisk CNC-tegning indeholde?

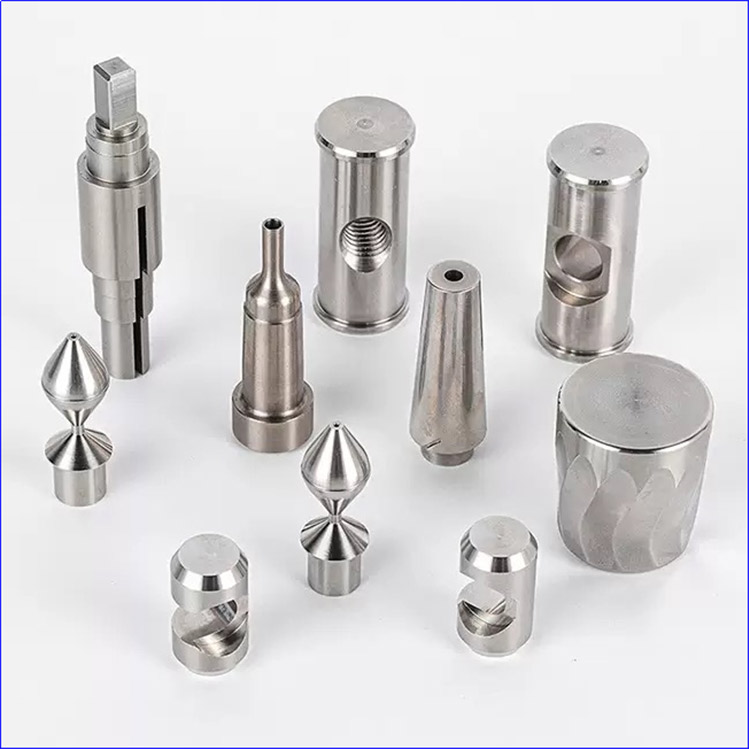

En teknisk tegning sendt til en virksomhed med CNC-udstyr (CNC-fræsning eller drejebænk) beskriver nøjagtigt formen på den bestilte del. Det er en del af projektets tekniske dokumentation og er nøgleoplysninger, du skal have et godt tilbud påCNC præcisionsbearbejdet delproduktion.

Sådan forberedes et CNC-bearbejdningsprojekt, og hvilke oplysninger skal inkluderes i sådan dokumentation:

Omhyggelig forberedelse bør gøres for at maksimere læsbarheden; for eksempel bør synspunkter ikke overlappe hinanden.

Inkluder alle nødvendige dimensionsoplysninger (længde, bredde, dybde, vinkler, radier, huller, gevind osv.) og giv dem for øje og med forklaringer; supplerende oplysninger bør gives, hvis det er nødvendigt.

Beskriv alle nødvendige riller, gevindstigning osv. Hvis et område på tegningen er vanskeligt at identificere (f.eks. kræver detaljeret beskrivelse), skal du oprette en separat visning og beskrive den i en mere læsbar skala.

Medtag mindst én isometrisk visning af den del, der bestilles, helst ved at bruge en skala, der stemmer overens med delbeskrivelsen.

Tilføj en forklaring (f.eks. "Alle dimensioner er i millimeter" eller "Et enkelt bogstav x repræsenterer...").

Angiv krav til overfladefinish (f.eks. "for yderligere anodiseringsbehandling").

Inkluder standardtoleranceoplysninger (f.eks. "mindre end 0,1 mm").

På den tekniske tegning sendt medCNC-bearbejdningrækkefølge, er det bedst at inkludere det nødvendige materiale (f.eks. "7075 aluminium") eller standarden, der bruges til at fremstille denne specifikke tekniske tegning (hvis du er bekendt med delens design, kan dette leveres). Inkluder også ISO-standarden (f.eks. den påkrævede overfladefinish, som bestemt fra hukommelsen).

Denne liste er forholdsvis lang, men en erfaren tegner eller ingeniør vil automatisk inkludere disse oplysninger i tegningen.

Hvis der mangler oplysninger, vil et professionelt CNC-bearbejdningsfirma som Nuote Metals bemærke det og anmode om en afklaring. Tøv ikke med atkontakt osfor assistance.

Uanset hvilket format CNC-bearbejdningstekniske tegninger leveres i, bør de være læselige og nøje gennemgået. Dette gør det ikke kun nemmere at læse de tekniske tegninger, men undgår også senere problemer ved overførsel af informationerne i tegningerne til CAD-software eller konvertering til G-koden, der bruges af CNC-maskiner.

I hvilket format skal tekniske tegninger leveres?

Fra perspektivet af kunden, estimeringsteamet eller det team, der i sidste ende opfylder ordren, er det optimale format en 3D CAD-fil eller en fil genereret af en sådan software, fortrinsvis i et vektorformat (f.eks. gemt som en PDF).

Dette format giver mulighed for hurtige overførsler mellem computere og informerer straks virksomhedens personale involveret i CNC-bearbejdning, om yderligere konverteringspriser er påkrævet.

Det giver også mulighed for hurtig overførsel af delvise data til CAD-software og yderligere konvertering til G-kode, som kan forstås af CNC-maskinen.

Hvorfor omhyggeligt udarbejde tekniske tegninger?

Årsagen er enkel: at minimere risikoen for fejl, der kan føre til forkert fremstilling af det bestilteCNC drejedele. Ofte kan en enkelt fejlspecificeret dimension resultere i, at en hel batch af dele bliver omsmeltet eller gennemgår en kostbar videreforarbejdning.

Desuden er de fleste virksomheder med speciale iCNC-bearbejdningbetragte tekniske tegninger som nøgledokumenter for det efterfølgende arbejde.

Mens information om dele i CAD-filer er nemmere at overføre til CNC-maskinstyringen, tjener de specifikke data om dimensioner eller interne funktioner i tekniske tegninger som udgangspunkt og reference under korrekthedsverifikationsprocessen.

Dette er afgørende, især når man arbejder med et stort antal elementer. Hvis en enkelt værdi er forkert, kan hele projektet blive påvirket, hvilket kræver revisioner og/eller genstart.

Hos Nuote Metals gennemgår vi grundigt alle tekniske tegninger til et projekt. Vi verificerer, at alle dimensioner er læselige, og at den bestilte del kan fremstilles baseret på dette dokument. Selvfølgelig giver vi også kunderne prøver baseret på tegningerne for at sikre gennemførligheden af ​​deldesignet.
