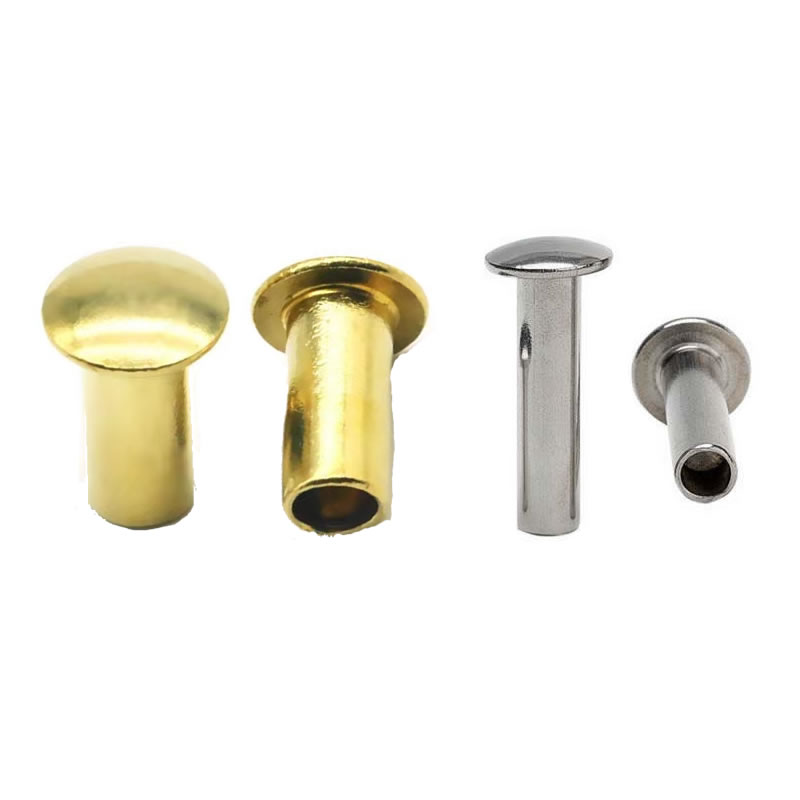

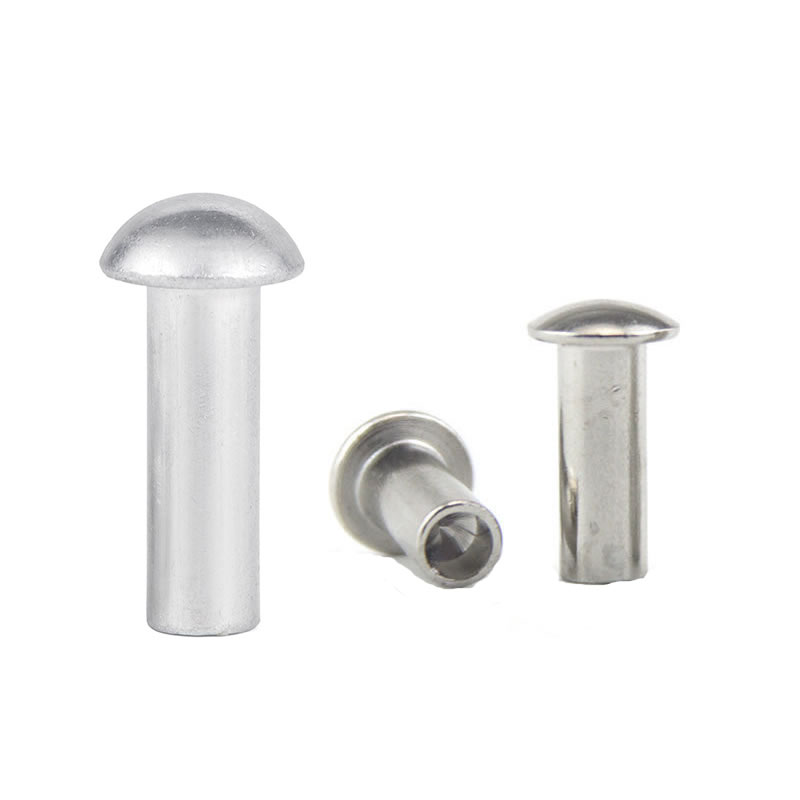

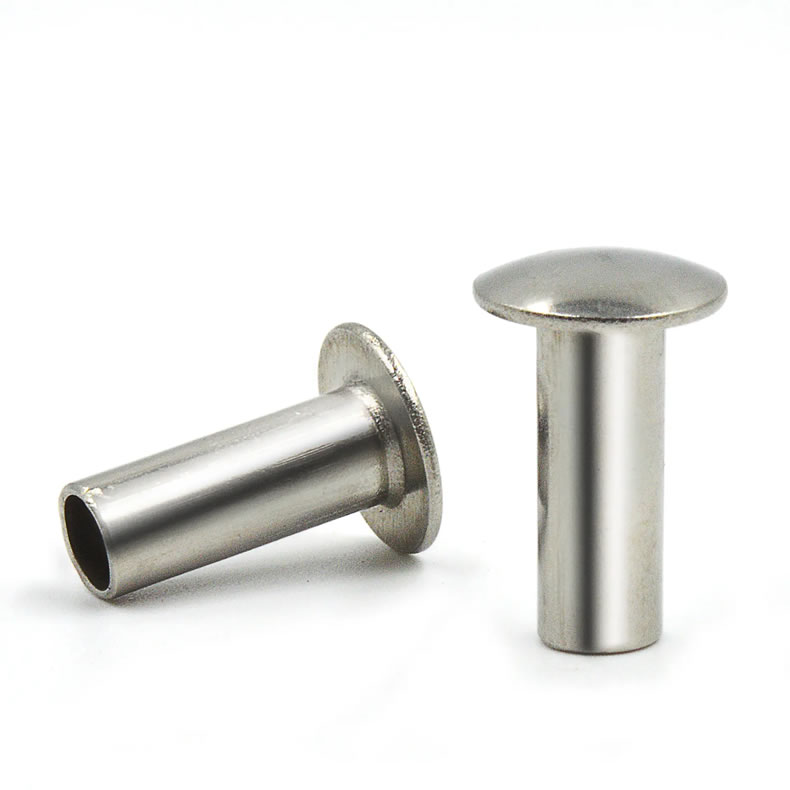

Pan Head Semi Hollow Nitter

Mellem den høje kuppel af et rundt hoved og den lave profil af et fladt hoved ligger pandehovedet. Den har en bred, let hvælvet top med en kort lodret side – som en pande vendt på hovedet. For montører, der har brug for mere lejeareal end et rundt hoved, men mere hovedhøjde end et fladt hoved, tilbyder halvhule nitter med panhoved et praktisk kompromis.

Nuote Metals semi-hule nitter med kolde hoveder i lavkulstofstål, rustfrit stål (304/316) og messing. Det semi-hule hulrum reducerer indstillingskraften med omkring 70 % sammenlignet med en solid nitte. Denne side giver dig først de tekniske detaljer og viser derefter, hvordan en stativproducent brugte vores nitter til at løse en vægtbesparende udfordring.

Tekniske specifikationer – hvad du får

Hovedgeometri – Pan vs. Andre

Pandehovedet forveksles ofte med et rundt hoved, men den lige sidevæg giver det en større, fladere lejeflade – ideel til tynde plader eller plastik uden at se industrielt ud.

Materiale muligheder

Standarddimensioner (stål, pandehoved)

Tolerancer: Skaft ±0,05 mm, hoveddiameter ±0,15 mm, længde ±0,15 mm. Tilpassede længder til rådighed.

Mekaniske data (5 mm stål, indsat i 2 mm aluminium)

Tjek videoen nedenfor for at se, hvordan vi laver en nitte

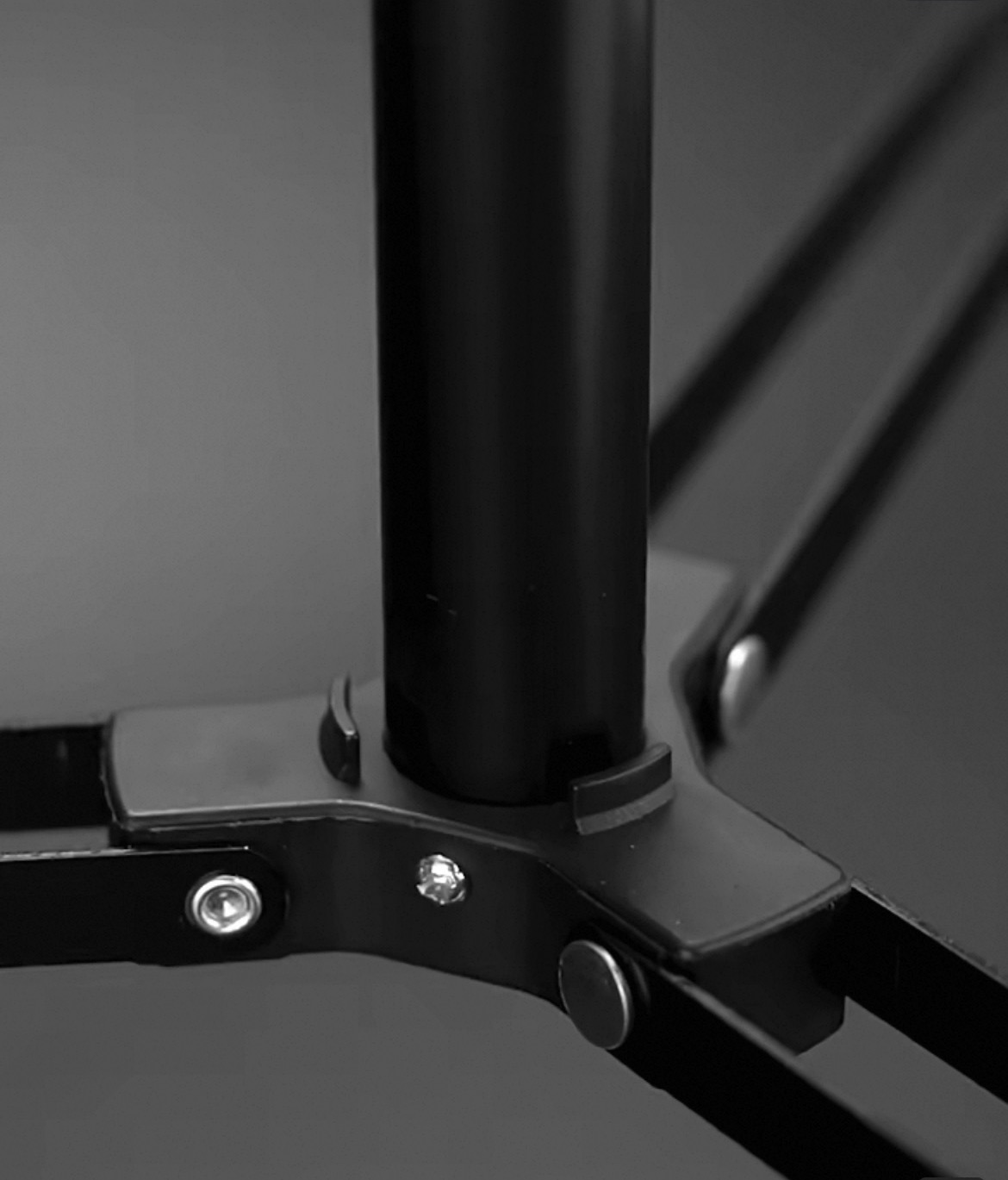

Én applikation – Kamerastativbenhængsler

En stativproducent ønskede at reducere vægten uden at ofre styrke. Benhængslet brugte solide stålnitter, der tilføjede unødvendig masse og krævede tunge indstillingskræfter, der nogle gange revnede magnesiumlegeringshængselbeslagene.

Nuote Metals foreslog 304 semi-hule nitter i rustfrit pandehoved – 4 mm skaft, 8 mm pandehoved, 8 mm cylinderlængde. Pandehovedet gav et større lejeområde end et rundt hoved, hvilket reducerede belastningen på magnesium. Det semi-hule hulrum skære indstillingskraft fra 4 tons til 1,4 tons – ikke flere revner. 304 rustfrit matchede benrørenes finish.

Stativfirmaet testede 500 nitter på tværs af 100 enheder. Efter 10.000 åbne-lukke-cyklusser, ingen løsning eller korrosion. De reducerede den samlede hængselvægt med 12 % og monteringstiden med 20 %. De bruger nu vores semi-hule nitter med panhoved på tværs af hele deres professionelle stativlinje.

Reel kundefeedback

Sådan kontrollerer vi kvaliteten – én nitte, otte kontroller

Vi stoler ikke på held. Hvert parti af semi-hule nitter med pandehoveder passerer gennem otte separate kvalitetsporte. Princippet er enkelt: mål tidligt, mål ofte og antag aldrig.

• Kontrol af råmaterialediameter – Indgående ledning måles med et lasermikrometer. Diametertolerance: ±0,02 mm. Enhver spole uden for dette område afvises, før den rører vores headere.
• Kontrol af råmaterialehårdhed – En prøve fra hver spole testes på en Rockwell hårdhedstester. Til stål med lavt kulstofindhold kræver vi HRB 70–85. For blød, og nitten vil deformeres under kursen. For hårdt, og hulrummet kan revne.
• Kontrol af første artikels udseende – Efter værktøjsopsætning inspiceres de første 10 nitter visuelt under forstørrelse. Vi leder efter revner, blink, ujævne hoveder eller overflademærker. Enhver synlig defekt stopper pressen.
• Første artikels dimensionskontrol – De samme 10 nitter måles på en optisk komparator. Hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Alle skal være inden for tegningstolerancer, før produktionen starter.
• Kontroller i processen – Under masseproduktion trækker operatøren 5 nitter for hver 500 stykker. Dimensioner er verificeret med digitale skydelære og en go/no-go-måler til hulrumsdybde. Enhver drift udløser værktøjsjustering.
• Testindstilling (prøvenitning) – For hver 2.000 stykker sætter vi 3 nitter i en repræsentativ materialeprøve (samme tykkelse og type som din samling). Clinchen inspiceres for symmetri og tæthed. Ingen løse eller revnede nitter accepteres.
• Saltspraytest (hvis påkrævet) - Til udendørs eller marine applikationer sender vi prøver til vores laboratorium til ASTM B117 saltspraytest. 304 klasse: 200–500 timer. 316 klasse: 1.000+ timer. Der udstedes et certifikat med partiet.
• Afsluttende udgående inspektion – Før emballering passerer hver nitte gennem en optisk sorteringsmaskine. Kameraer kontrollerer hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Afvisninger kasseres automatisk. En tilfældig AQL-prøve (Niveau II, 1.0) trækkes derefter til manuel verifikation.

En semi-hul nitte med panhoved, der overlever alle otte trin, er klar til at forlade vores fabrik. Vi opbevarer optegnelser over hver kontrol i fem år.

Hvad du modtager ved hver ordre

• Mølletestcertifikat (kemi, trækstyrke)
• Dimensionel inspektionsrapport (10 stk.)
• Testindstillingsrapport (clinchbilleder, trækkraft hvis målt)
• Belægnings- eller passiveringscertifikat (hvis relevant)
• Saltspraytestcertifikat (hvis anmodet)
• Overensstemmelsescertifikat

Nuote Metals er ISO 9001:2015 certificeret. RoHS- og REACH-erklæringer leveres.

Politikker

• Prøver– 20-50 gratis styk for standard lagerstørrelser (kunden betaler forsendelse)
• MOQ– 2.000 stykker (stål/messing), 3.000 (rustfri)
• Leveringstid (lager)– 5-7 hverdage
• Ledetid (brugerdefineret tønde)– 12-15 dage
• Værktøjsafgifter– Ingen til standardværktøj til grydehoved (3-6 mm skaft)

Tre spørgsmål, vi besvarer ofte

Q1: Hvornår skal jeg vælge en semi-hul nitte med panhoved frem for et rundt hoved eller et fladt hoved?

A: Vælg pandehoved, når du har brug for en større lejeflade end et rundt hoved (for at forhindre gennemtræk i bløde materialer), men du har også brug for mere hovedhøjde end et fladt hoved (af æstetiske eller frihedsmæssige årsager). Panhovedets lige sidevæg giver det et rent, færdigt udseende, der foretrækkes på forbrugerprodukter som stativer, møbler og værktøj. Rundt hoved er enklere og billigere. Fladt hoved er til flush-applikationer. Pan hoved er "premium synlig" mulighed.

Spørgsmål 2: Kan semi-hule nitter med panhoved bruges i kulfiberdele, som et stativben?

A: Ja, men omsorg er nødvendig. Kulfiber er sprøde og kan knuse under nittehovedet. Pandehovedets større lejeareal hjælper med at fordele belastningen. Brug en tøndelængde nøjagtigt 1,0 mm længere end materialestakken. Indstilles med en presse (ikke en hammer) ved lav kraft. Til stativet ovenfor brugte kunden et aluminiumsbeslag – ikke kulfiber. Vi har leveret pan-hovednitter til carbonfiber-dronearme med et særligt blødt-set hulrum. Kontakt os for specifikke anbefalinger.

Q3: Du tilbyder gratis prøver til lagerførte størrelser. Hvad er dine lagerstørrelser til semi-hule nitter med panhoved?

A: Vi holder følgende størrelser på lager til øjeblikkelig prøveudtagning (20-50 stykker gratis, kunden betaler forsendelse):

4 mm skaft, 8 mm hoved, cylinderlængder 6 mm, 8 mm, 10 mm (stål, zinkbelagt)

5 mm skaft, 10 mm hoved, cylinderlængder 8 mm, 10 mm, 12 mm (stål og 304 rustfrit)

6 mm skaft, 12 mm hoved, cylinderlængder 10 mm, 12 mm, 15 mm (kun stål)

For andre størrelser eller tilpassede længder er leveringstiden 12-15 dage. Vi opkræver ikke ekstra for førstegangsprøvetagning på tilpassede størrelser – du betaler kun forsendelse.

Se forskellen på panhovedet

Vi kan sende dig 20-50 stykker halvhule nitter med panhoved i dit valgte materiale og størrelse. Sæt dem i dit stativhængsel, beslag eller en hvilken som helst enhed. Sammenlign lejeområdet og indstillingsvenligheden.

Kontakt Nuote Metals med din skaftdiameter, cylinderlængde og materiale. Gratis prøver sendes inden for en hverdag.
