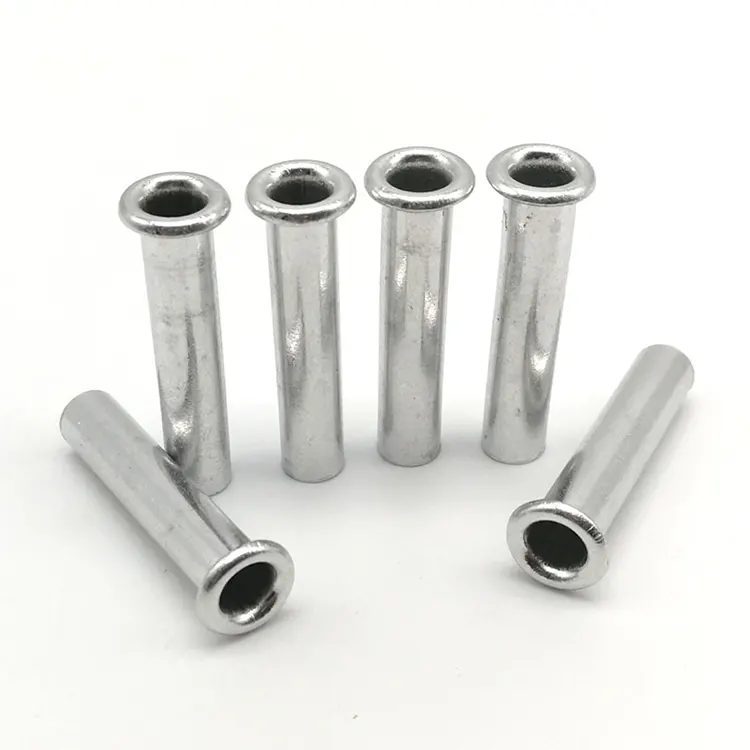

Hule stålnitter

Hule stålnitterer fuldt hule fastgørelseselementer med en central boring. I modsætning til massive eller semi-rørformede nitter har hule nitter en tynd væg, der blusser udad under installationen med minimal kraft - typisk 15-20% af, hvad en solid nitter kræver. De er den stærkeste og mest omkostningseffektive mulighed i hulnittefamilien.

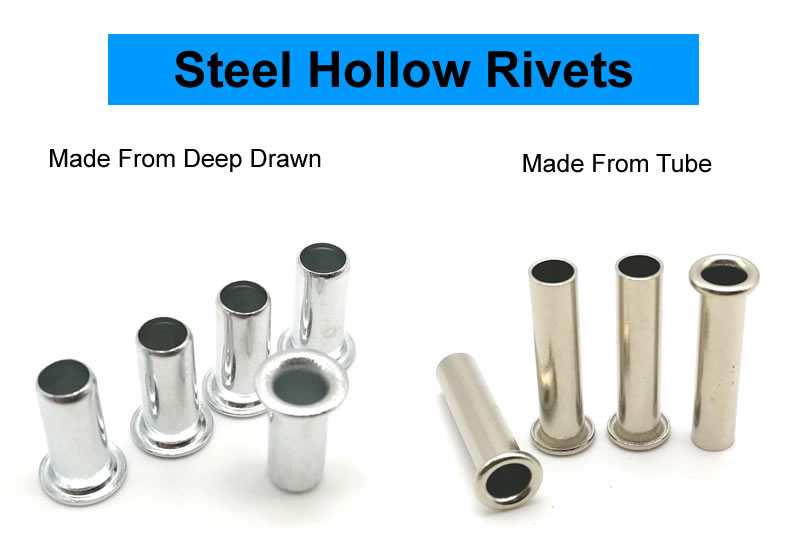

Vi tilbyder to fremstillingsruter til dem, og valget afhænger af dine specifikke krav:

Rørskæring + overskrift– Vi starter med stålrør, skærer det til i længden og danner hovedet i den ene ende. Omkostningseffektiv til større diametre og tykkere vægge med hurtigere værktøjsgennemløbstider.

Dyb tegning fra ark– Vi starter med stålplade og danner nitten gennem progressiv tegning. Producerer en sømløs konstruktion i ét stykke med ensartet vægtykkelse og en glat indvendig boring, ideel til tyndere vægge og snævrere tolerancer.

Vi gennemgår din tegning og anbefaler den optimale fremstillingsrute på tilbudsstadiet.

Rørskæring vs. dybtegning – hvilken proces er den rigtige for dig?

Hvis du er i tvivl om, hvilken proces der passer til din ansøgning, så send os din tegning. Vi vil gennemgå og anbefale den optimale metode – uden beregning.

Tilgængelige finish

Vi tilbyder flere overfladefinisher til hule stålnitter for at matche dine applikationskrav:

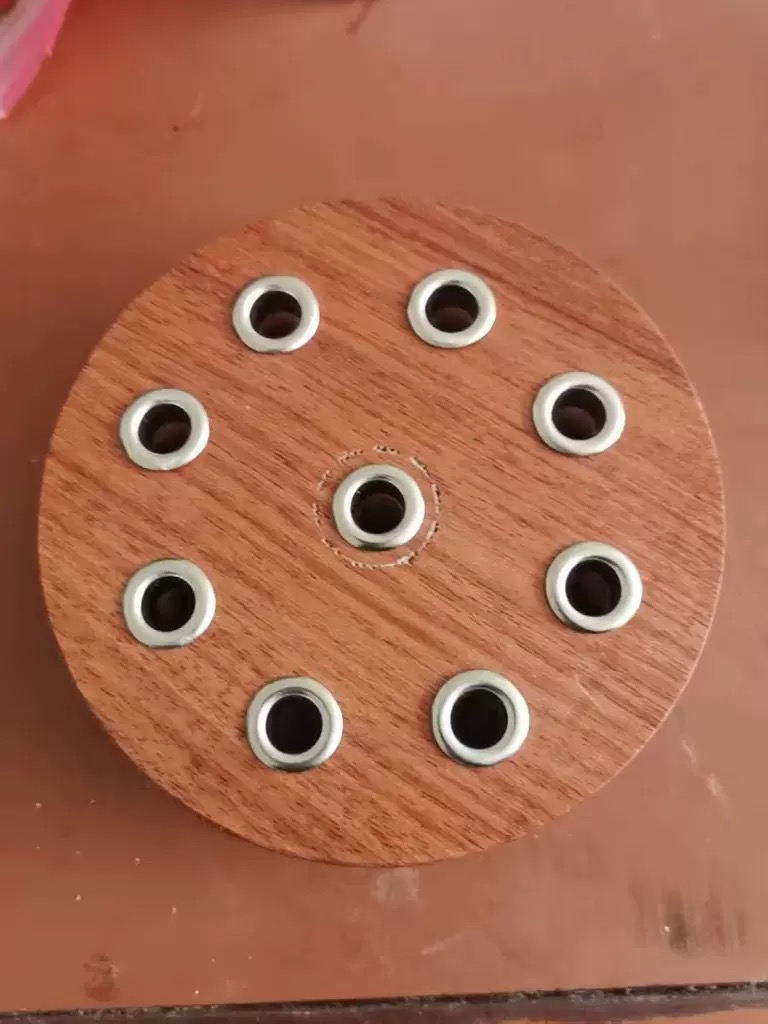

Én rigtig applikation - træfigurer

En producent af håndlavede træfigurer og dekorativt kunsthåndværk havde brug for en lavkraftfastgørelsesanordning til at fastgøre bevægelige arme og tilbehørsdele. Hver figur krævede 9 hulnitter – 3 til hvert armled og 3 til dekorative vedhæftninger. De tidligere skruer løsnede sig med tiden, og kunden ønskede en permanent fastgørelse, der ikke ville flække det bløde træ under monteringen.

Vi leverede hule zinkbelagte stålnitter – 2,5 mm skaft, 5,0 mm rundt hoved, 4,0 mm cylinderlængde. Det hule design blussede med minimal kraft - ingen flækker af det bløde træ. Forzinkningen gav korrosionsbeskyttelse til langtidsvisning. Kunden testede 500 figurer (4.500 nitter). Efter 5.000 bevægelsescyklusser, nul løsning, nul opdelinger. De bestiller nu vores hulnitter i partier på 200.000 styk årligt.

Hvordan vi fremstiller hule nitter – to ruter

Rute 1: Rør-skæring + kurs

1. Indkøb af rørlager – Certificeret stålrør fra godkendte møller. Hver batch leveres med et mølletestcertifikat og varmenummer.

2. Inspektion af indgående materiale – Rørbeholdning kontrolleret for udvendig diameter (±0,02 mm), vægtykkelse og materialesammensætning.

3. Rørskæring – Røret skæres til præcis emnelængde.

4. Heading – Det afskårne røremne placeres i en heading-presse. En karbidmatrice danner hovedet i den ene ende.

5. Trimning – Blink rundt om hovedkanten fjernes.

6. Tumling – Mikrograter er elimineret.

7. Plettering eller belægning – Zink, nikkel, sort oxid eller andre overflader påført som specificeret.

8. Slutinspektion – 100% optisk sortering. AQL prøve manuelt verificeret.

Rute 2: Dybdetegning fra ark

1. Indkøb af plader – Certificeret stålplade fra godkendte møller.

2. Inspektion af indgående materiale – Pladebeholdning kontrolleret for tykkelse og materialesammensætning.

3. Progressiv dybtrækning – Arket føres ind i en overføringspresse med en multistations progressiv matrice. I en enkelt kontinuerlig sekvens tømmer matricen en skive, trækker den ind i en kop, uddyber den til den endelige cylinderlængde og gennemborer bunden for at skabe den hule boring.

4. Flangering – Flangen er præget flad og parallel.

5. Tumling – Mikrograter er elimineret.

6. Belægning eller belægning – Påføres som specificeret.

7. Slutinspektion – 100% optisk sortering. AQL prøve manuelt verificeret.

Prøvegennemløbstid: 5-7 dage standard; tilpasset værktøj: 15-20 dage.

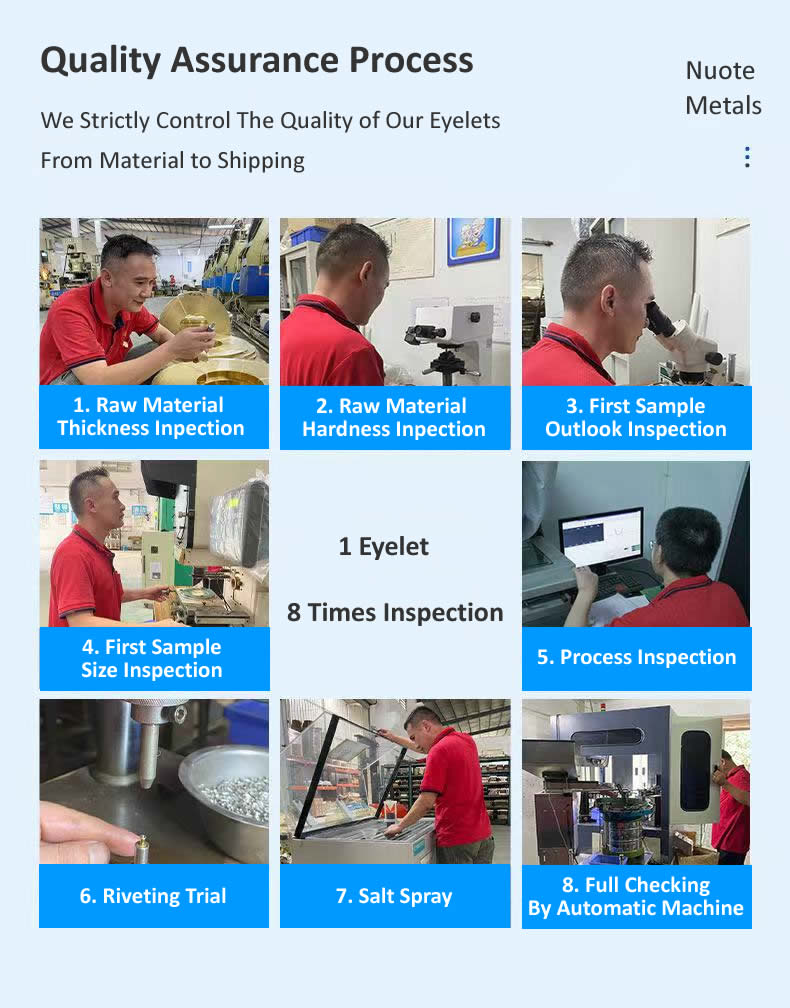

Vores kvalitetskontrolproces

Vi følger et lagdelt inspektionssystem for hvert parti af hule stålnitter - fra indgående materiale til færdigt produkt.

Indgående materialeinspektion– Rør- eller pladebeholdning kontrolleret for dimensioner og materialesammensætning. Ethvert materiale uden for specifikation afvises.

Opsætning og førstegangsinspektion– Når værktøj er installeret, undersøges de første 10 nitter under forstørrelse for overfladefejl. Hver dimension – indvendig diameter, ydre flange, cylinderlængde og flangetykkelse – måles på en optisk komparator.

Igangværende overvågning– Under masseproduktion trækker operatører 5 nitter for hver 500 stykker. Kritiske dimensioner kontrolleres med digitale skydelære. Enhver drift ud over tolerancen udløser et øjeblikkeligt trykstop og værktøjsjustering.

Clinch-bekræftelse– For hver 2.000 stykker sætter vi 3 nitter i en prøve af dit faktiske materiale. Den rullede clinch inspiceres for symmetri, tæthed og revnefri dannelse.

Beklædning verifikation– Tykkelse kontrolleret med XRF (hvis relevant).

Afsluttende udgående eftersyn– Hver nitte passerer gennem en optisk sorteringsmaskine med højhastighedskameraer. Afvisninger kasseres automatisk. Efter sortering verificeres en tilfældig AQL-prøve (Niveau II, 1.0) manuelt.

Alle inspektionsoptegnelser opbevares i fem år og følger med hver forsendelse.

Arbejde med kunder i hele verden

Vi arbejder med producenter på tværs af Nordamerika, Europa og Asien – fra træhåndværksproducenter til billeverandører til industrielt udstyrsbyggere. Billederne ovenfor viser nogle af vores værdsatte partnere, der besøger vores anlæg, samarbejder om skræddersyede projekter og deler deres erfaringer med hule stålnitter.

Vi opretholder fuld sporbarhed og kvalitetsdokumentation for hver batch:

• Materialecertifikater – Mølletestcertifikater, der kan spores til original spole
• Dimensionelle inspektionsrapporter – Faktiske målinger fra hver batch
• Beklædningsverifikation – tykkelse og kvalitet dokumenteret
• Overensstemmelsescertifikat – Signeret, batch-sporbar

Tre spørgsmål, vi besvarer ofte

Spørgsmål: "Hvad er forskellen mellem hule stålnitter og halvrørsnitter i stål?"

A: En hul nitte af stål er helt hul – hele tønden er en tynd væg, der blusser udad under afbinding. ENsemi-rør nitte i stålhar et lavt hulrum (45–55 % af tøndens længde) med en tykkere væg. Hule nitter kræver den mindste indstillingskraft (15-20 % af fast stof) og er ideelle til bløde materialer, tynde paneler og letvægtskonstruktioner. Halvrørsnitter giver mere styrke (80–90 % af fast stof) og er bedre til generelle applikationer, hvor du har brug for en balance mellem styrke og lav indstillingskraft.

Spørgsmål: "Hvilken fremstillingsproces skal jeg vælge - rørskæring eller dybtrækning?"

A: Valget afhænger af din ansøgning. Rørskæring + overskrift er ideel til større diametre, tykkere vægge og hurtigere værktøjsgennemløbstider. Dybtrækning fra ark er bedre til tyndere vægge, snævrere tolerancer og sømløse krav til boring. Hvis du er i tvivl, så send os din tegning. Vi gennemgår din ansøgning og anbefaler den optimale metode – uden beregning.

Q: "Hvordan kan jeg forhindre, at mine hule stålnitter revner under afbindingen?"

A: Revner under indstilling er et af de mest almindelige problemer, vi hører om. Her er de sandsynlige årsager og løsninger:

Årsag 1:Tøndens længde er for kort. Hvis tønden ikke strækker sig 1,0-1,5 mm ud over din materialetykkelse, bunder den hule sektion og revner. Løsning: Mål din samlede staktykkelse – vi justerer tøndens længde på din næste ordre.

Årsag 2:Indstillingskraften er for høj. Hule nitter behøver kun 15-20% af den kraft, der kræves til solide nitter. Hvis din presse er sat for højt, revner den tynde væg i stedet for at blusse. Løsning: Reducer indstillingskraften med 30–40 % og test igen.

Årsag 3:Hulstørrelsen er for stram. Hvis hullet er underdimensioneret, er tønden komprimeret for meget. Løsning: Øg hulstørrelsen til skaftdiameter + 0,15–0,20 mm.

Årsag 4:Materialet er for hårdt. Hule stålnitter arbejder-hærder, hvis din pressehastighed er for høj, eller værktøjet er slidt. Løsning: Vi bruger polerede hårdmetalmatricer og kontrollerede afbrændingshastigheder specifikt til dem. Hvis du oplever revner, så send os en prøve af dine revnede nitter og din materialestabel. Vi analyserer fejlen og anbefaler en specifik rettelse – uden beregning.
