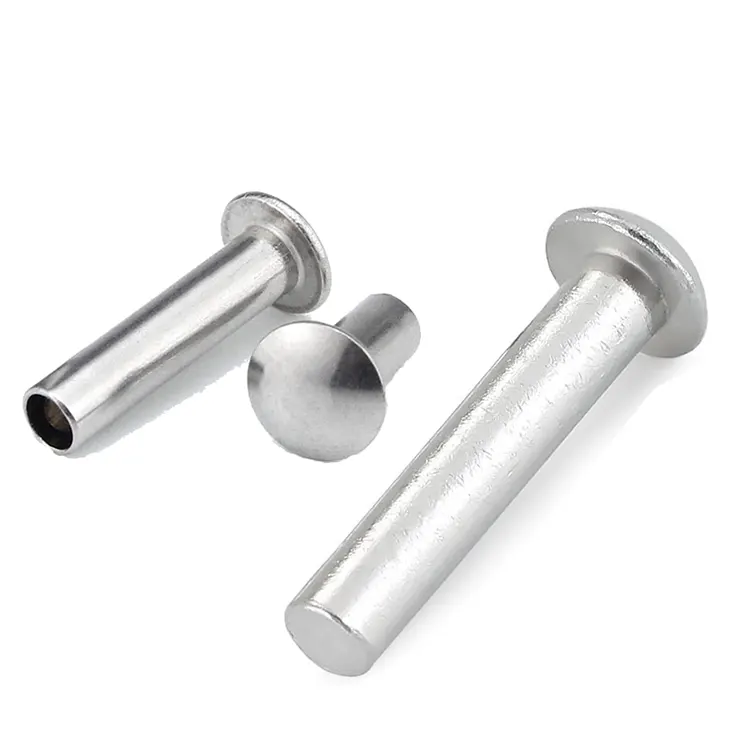

Universalhovednitter

Universal hovednitterer den "lige rigtige" fastgørelsesanordning. Ikke for høj, ikke for bred, med en glat, afrundet top, der sidder behageligt på de fleste overflader. Hvis et rundt hoved er for smalt og et trusshoved er for bredt, er det universelle hoved svaret. Den har en hoveddiameter på 2,0–2,2 gange skaftet – bredere end rundt (1,6–1,8×), smallere end truss (2,2–2,8×) – og en profil, der ser færdig ud uden at være omfangsrig.

Når du ikke er sikker på, hvilken hovedstil du skal vælge, er universalhovedet det sikre bud. Det fungerer i næsten alle applikationer, i næsten alle materialer, og ser godt ud.

Universal vs. Rund vs. Truss – Hvor det universelle hoved passer

Hvornår skal man vælge universalhoved:

• Du samler blandede materialer (metal + plast, metal + træ)
• Du ønsker en balance mellem lejeareal og profil
• Du er ikke sikker på, hvilken hovedstil du skal vælge – universal er den sikre standard
• Du vil have en nitte, der ser godt ud uden at gøre opmærksom på sig selv

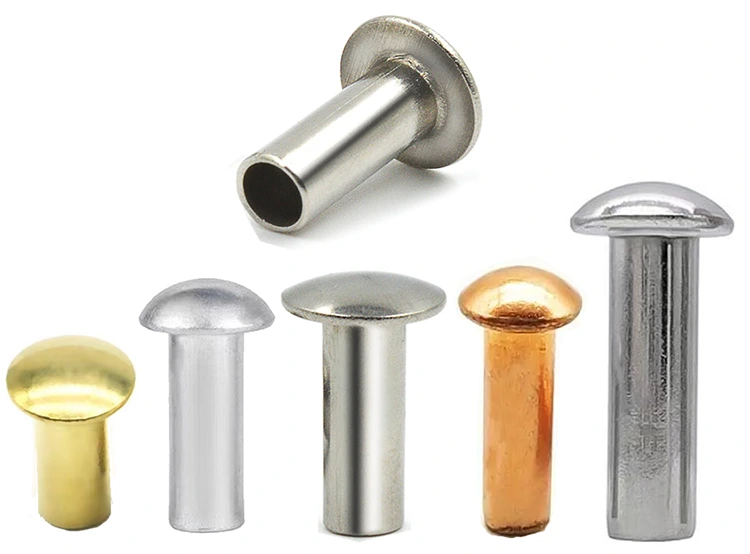

To designs, fem materialer – hvad vi tilbyder

Universal hovednitterfås i solide og semi-rørformede designs. Fuldt rørformet er ikke tilgængeligt til denne hovedstil på grund af den mellemprofilerede geometri, som ikke giver tilstrækkelig tøndelængde til korrekt afblænding.

Hvilket design skal man vælge:

Solid– Hele skaftet er solidt. Maksimal forskydnings- og trækstyrke. Bruges til strukturelle applikationer, bærende samlinger og samlinger, hvor fejl ikke er en mulighed. Højere indstillingskraft påkrævet.

Halvrørformet– Et hulrum ved halen reducerer indstillingskraften med 70 %. Bruges til højvolumenproduktion, tynde materialer og samlinger, hvor du ønsker at beskytte det omgivende materiale. 80–90 % af faststofstyrken.

Materialer tilgængelige:Kulstoffattigt stål, rustfrit stål (304/316), messing (C2680), kobber (C11000), aluminium (5052/5056)

Afslutninger:Forzinket, sort oxid, passiveret, lakeret, forniklet, antikk, anodiseret, ensfarvet – alt efter materiale.

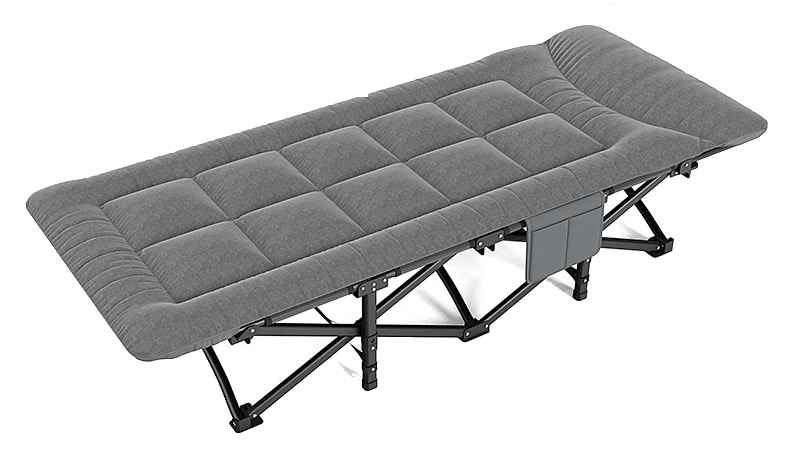

Én rigtig anvendelse – Sammenfoldelig lejrsengsramme

En producent af bærbare campingsenge brugte nitter med rund hoved til sakse-hængselforbindelserne. Det runde hoved var for smalt – under belastning trak hovedet gennem det tyndvæggede stålrør. Producenten prøvede truss hovednitter - de virkede, men det brede hoved så klodset og industrielt ud på et forbrugerprodukt. De havde brug for en nitte med mere bæreareal end rundt hoved, men et renere udseende end trusshoved – noget, der ville holde sikkert uden at ødelægge produktets udseende.

Nuote Metals leverede universal-halvrørsnitter af zinkbelagt stål – 5,0 mm skaft, 10,5 mm universalhoved, 14,0 mm cylinderlængde. Det universelle hoved gav det ekstra lejeareal, der var nødvendigt for at forhindre gennemtrængning – 10,5 mm hoveddiameter gav en stigning på 38 % i lejeareal i forhold til det originale runde hoved. Den glatte, afrundede profil så ren og færdig ud. Det semi-rørformede hulrum holdt indstillingskraften lav, hvilket forhindrede forvrængning af det tyndvæggede rør.

Producenten testede 500 nitter på tværs af 250 senge. Efter 5.000 foldecyklusser med en belastning på 120 kg, ingen gennemtræk, ingen løsning, ingen skade. De bestiller nu universelle hovednitter i partier på 150.000 stykker årligt.

Hvordan de er specificeret – vi gør det enkelt

Universalhovednitter er specialfremstillet til dine præcise krav. Her er hvad vi skal bruge for at få din specifikation rigtigt.

De dimensioner vi skal bruge:

• Skaftdiameter – 1,5 mm til 8,0 mm. Dette er den del, der går gennem dit hul.
• Hoveddiameter – typisk 2,0–2,2× skaftdiameter, men vi kan justere for at matche dine lejefladekrav.
• Hovedhøjde – vi vil anbefale baseret på dine frihøjdekrav.
• Samlet længde – vi beregner dette ud fra din materialestabeltykkelse.

De valg du træffer:

• Materiale - stål, rustfrit, messing, kobber eller aluminium
• Design – massivt eller semi-rørformet
• Finish – zink, passiveret, lakeret, nikkel, anodiseret, antik mv.

Hvis du ikke er sikker på hovedets diameter eller højde:Send os et billede af din samling eller en prøvedel. Vi vil anbefale de optimale universelle hoveddimensioner til din anvendelse. Vi tager ikke gebyr for ingeniørrådgivning.

Prøve leveringstid: 5–10 dage for standardspecifikationer. Brugerdefineret værktøj: 15-20 dage.

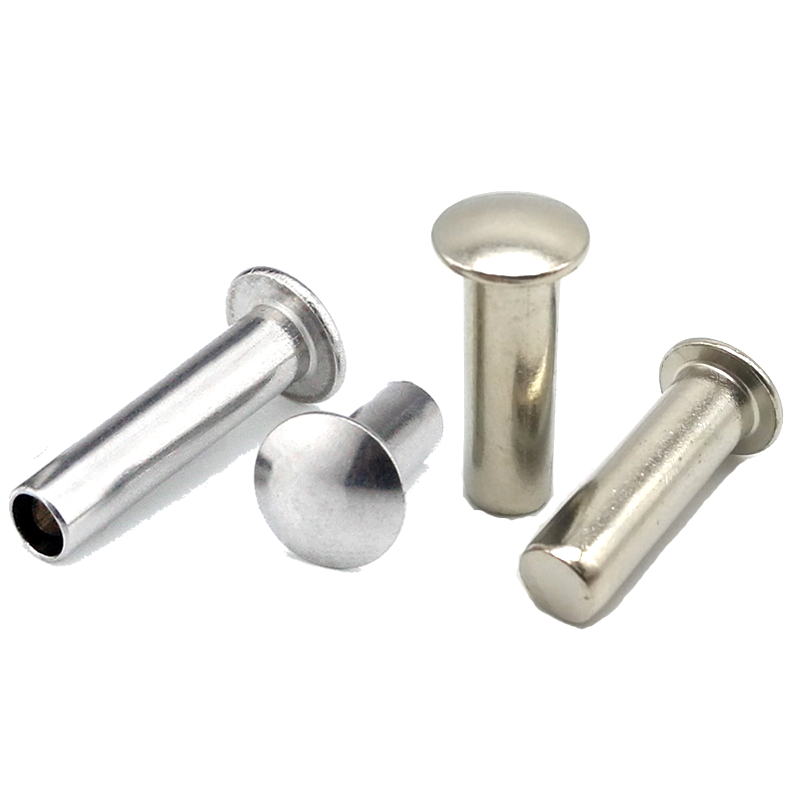

Den universelle hovedprofil – afbalanceret, alsidig, pålidelig

Det universelle hoved er den mest alsidige hovedstil, vi laver – og den mest tilgivende. Det virker i næsten alle applikationer, hvorfor det ofte er standardvalget for ingeniører, der ikke er sikre på, hvilken hovedstil de skal angive.

Hvad gør det universelle hoved anderledes:

Den afbalancerede profil– Det universelle hoved er bevidst designet til at være "mellemgrunden". Bred nok til at forhindre gennemtrængning i de fleste materialer, lav nok til at undgå at hænge fast og afrundet nok til at se færdig på forbrugerprodukter.

Den glatte, afrundede top– I modsætning til den skarpe kant på et trusshoved eller den fremtrædende kuppel på et rundt hoved, har universalhovedet en glat, kontinuerlig radius fra midten til kanten. Dette reducerer snavs og giver det et professionelt udseende.

Den generøse lejeflade– Med 2,0–2,2 gange skaftdiameteren giver universalhovedet betydeligt mere lejeareal end et rundt hoved – nok til de fleste blandingsmaterialer.

Sådan gør vi det konsekvent:

Præcisionsretning –Den universelle hovedprofil skæres ind i vores hårdmetalmatricer med en specifik kroneradius og kantvinkel. Hver nitte får den samme profil.

Koncentricitetskontrol –Hovedet skal være centreret på skaftet inden for ±0,10 mm. Ikke-centrerede hoveder reducerer lejeeffektiviteten og ser forkert ud.

Overflade finish– Vores matricer er poleret til spejlfinish for at give et rent, pletter-frit hoved.

Resultatet:Universalhoveder, der arbejder i blandede materialer, ser professionelle ud og sætter pålideligt - batch efter batch.

Hvad vi tjekker – og hvorfor universelle hoveder har brug for konsekvent kontrol

Universalhoveder er ikke den sværeste hovedstil at lave - det er et rundt hoved. Men de har brug for ensartet kontrol, fordi deres "mellembane"-design betyder, at de bruges på tværs af det bredeste udvalg af applikationer. En afvigelse, der kan være acceptabel på et rundt hoved (bruges kun på metal) kan forårsage problemer på et universalhoved (brugt på blandede materialer).

Her er hvad vi ser:

• Skaftdiameter – ±0,05 mm. Hvis skaftet er for løst i hullet, vil nitten vippe. Hvis det er for stramt, vil det ikke sætte sig ind. Vi tjekker dette inden produktionen starter og overvåger det under hele kørslen.
• Hoveddiameter – ±0,15 mm. Lejefladen er hele grunden til, at du valgte universalhoved. Hvis hovedet er underdimensioneret, mister du lejeområdet. Hvis det er overdimensioneret, passer det muligvis ikke til din plads.
• Hovedhøjde – ±0,10 mm. For høj, og den hænger. For kort, og det ser forkert ud. Vi tjekker dette på hver batch.
• Koncentricitet – ±0,10 mm. Et skævt hoved reducerer lejeeffektiviteten. Det ser også forkert ud – og universalhoveder er ofte synlige på forbrugerprodukter.
• Kavitetsdybde (halvrørformet) – 45–55 % af tøndens længde. For lavvandet, og indstillingskraften forbliver høj. For dyb, og clinchen er svag.
• Samlet længde – ±0,15 mm. Skal matche din materialestabeltykkelse for korrekt clinch-dannelse.

Sådan fanger vi problemer tidligt:

Din forsendelse – hvad vi sender dig

Når dine universalhovednitter ankommer, kommer de med en komplet fortegnelse over, hvad der blev lavet, og hvordan det blev verificeret.

Hvad du finder i kassen:

• Nitter i forseglede polyposer – Mærket med varenummer, batchnummer og mængde. Ingen løse dele, ingen gæt.
• Materialecertifikat – Kemisk sammensætning og trækegenskaber fra den originale spole. Kan spores til varmenummeret.
• Inspektionsark – Faktiske mål på 10 nitter fra din batch. Ikke kun "inden for tolerance" - de faktiske tal, vi målte.
• Finish certifikat - Hvis dine nitter er belagt eller coated, inkluderer vi XRF tykkelse verifikation.
• Overensstemmelsesdokument – ​​Underskrevet af vores QA manager, med et unikt batchnummer for sporbarhed.

Hvorfor dette betyder noget:Hvis der nogensinde opstår en feltfejl, har du registreringerne til at spore den tilbage til den nøjagtige spole af materiale og det nøjagtige produktionsforløb. Vi opbevarer kopier i fem år - men vi anbefaler, at du også beholder dine.

Certificeret til:ISO 9001:2015, RoHS, REACH

Hvor de bruges

• Sammenklappelige senge og møbler – Sakse-hængselsamlinger, rammesamlinger, drejepunkter
• Hardware – Porthængsler, låse, dørbeslag, hegnskomponenter
• Boligprodukter - Vinduesbeslag, skabsbeslag, dekorative samlinger
• Automotive – Interiørbeklædning, panelsamlinger, sædekomponenter
• Industrielt udstyr – Maskinvagter, kontrolpaneler
• Elektronik – kabinetter, chassis
• Generel fremstilling – Enhver samling, hvor du ikke er sikker på, hvilken hovedstil du skal vælge

Tre spørgsmål, vi besvarer ofte

Q1: Hvad er forskellen mellem et universalhoved og et rundt hoved? De ligner hinanden.

A: Universalhovedet er bredere (2,0–2,2× skaftdiameter versus 1,6–1,8×) og lidt lavere end et rundt hoved. Den har også en mere kontinuerlig, radius profil - mindre af en tydelig kuppel. Den visuelle forskel er subtil, men den funktionelle forskel er reel: universalhovedet giver mere lejeareal for at forhindre gennemtrængning i blandede materialer. Til metal-til-metal-samlinger med tætte huller er det runde hoved stadig det bedre valg. For blandede materialer er universalhoved det sikreste bud.

Spørgsmål 2: Hvilket design skal jeg vælge – massivt eller semi-rørformet?

EN:Halvrørformet nitteer standardvalget til de fleste applikationer – 80–90 % af fast styrke ved 25–30 % af indstillingskraften. Vælgesolid nittenår du har brug for maksimal styrke til strukturelle, bærende enheder. Fuldt rør er ikke tilgængeligt for universalhovedet på grund af geometrien af ​​det mellemprofilerede hoved. Alle tre designs fås med samme universelle hovedprofil.

Q3: Hvad er det bedste materiale til universelle hovednitter i udendørs applikationer?

A: Til udendørs applikationer anbefaler vi rustfrit stål (304 eller 316) med passiveret finish for permanent korrosionsbestandighed. 304 er tilstrækkelig til generel udendørs eksponering (regn, fugtighed). 316 anbefales til kyst- eller saltvandsmiljøer. Hvis du arbejder med et snævrere budget, giver zinkbelagt stål med gulkromat 96 timers salttågebestandighed – velegnet til beskyttet udendørsbrug. I den sammenklappelige sengekasse ovenfor valgte kunden zinkbelagt stål, fordi sengene blev brugt indendørs (campingtelte), og lejlighedsvis udendørs eksponering var begrænset.
