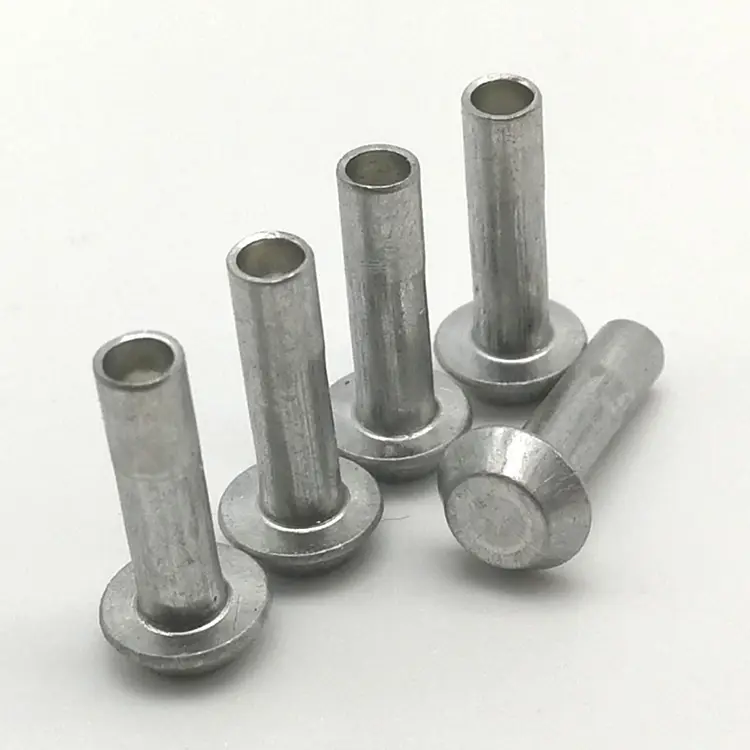

Universal Head Semi-Tubular nitter

Nogle gange ved du ikke præcis, hvilken hovedstil du skal angive. Runden er for smal. Flad er for lav. Truss er for bredt. Den universalhovede semi-tubulære nitte er mellemgrunden - bred nok til at forhindre gennemtrængning i de fleste materialer, lav nok til at undgå at hænge fast og afrundet nok til at se professionel ud. Og det semi-hule hulrum reducerer indstillingskraften med 70 % sammenlignet med solide nitter.

Når du ikke er sikker på, hvilken hovedstil du skal vælge, er universalhovedet det sikre bud.

Universal vs. andre hoveder – hvor mellemgrunden vinder

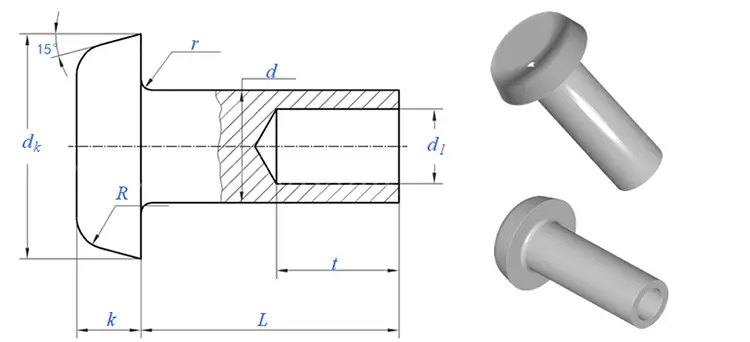

Universalhovedet sidder mellem et rundt hoved og et truss hoved. Den er bredere end rund, smallere end truss og lavere end rund, men højere end flad.

Vælg universalhoved, når:Du er ikke sikker på, hvilken hovedstil du skal vælge – universal er den sikre standard. Du samler blandede materialer (metal + plast, metal + træ). Du ønsker en balance mellem lejeareal og profil. Du vil have en nitte, der ser professionel ud uden at trække opmærksomhed.

Semi-tubular vs. Solid – Hvor hulen vinder

Det semi-rørformede design har et lavt hulrum ved halen (45-55 % af tøndens længde). Under installationen er det kun den tynde væg af denne hule sektion, der ruller udad for at danne clinch - hvilket kun kræver 25-30% af kraften fra en solid nitte.

Én rigtig applikation – boligporthængselsamling

En hardwareproducent producerede en serie af porthængsler og låse til boliger. Portkomponenterne var pulverlakeret stål med plastlejeindsatser. Nitter med rund hoved var for smalle – hovederne blev trukket gennem det pulverlakerede stål efter gentagen brug. Truss hovednitter var for brede - de så klodsede og industrielle ud på et boligprodukt.

Vi leverede halvrørsnitter af forzinket stål med universalhoved – 5,0 mm skaft, 10,5 mm hoveddiameter, 12,0 mm cylinderlængde. Det universelle hoved gav det ekstra lejeområde, der var nødvendigt for at forhindre gennemtrængning uden at se omfangsrigt ud. Den glatte, afrundede profil matchede boligens æstetik. Det semi-hule hulrum holdt indstillingskraften lav, hvilket forhindrede beskadigelse af plastlejeindsatserne. Kunden testede 1.000 nitter på tværs af 500 portsæt. Efter 10.000 åben-lukke-cyklusser og udendørs eksponeringstest, ingen gennemtræk, ingen løsning. De bestiller nu universalhoved semi-tubulære nitter i partier på 200.000 stykker årligt.

Materialer og finish – hvad vi tilbyder

Nuote Metals fremstiller semi-rørnitter med universalhoved i flere materialefamilier:

Standard finish:Forzinket, forniklet, passiveret, lakeret, antikvitetet, almindeligt.

Den universelle hovedforskel – afbalanceret, alsidig, pålidelig

Det universelle hoved er den mest alsidige hovedstil, vi laver. Den er bred nok til at forhindre gennemtrængning i blandede materialer, lav nok til at undgå at hænge fast og glat nok til at se professionel ud. Den kontinuerlige radius fra centrum til kant fordeler belastningen jævnt og reducerer stresskoncentrationen. Lejefladen med en skaftdiameter på 2,0–2,2× giver betydeligt mere areal end rundt hoved – nok til de fleste samlinger af blandede materialer.

Fremstillingsproces – Se, hvordan vi laver semi-rørnitter med universalhoved

Vores kold-heading-proces forvandler tråd til færdige universalhoved semi-rørformede nitter i en kontinuerlig sekvens.

Materiale forberedelse:Certificeret wire trækkes til nøjagtig skaftdiameter (±0,02 mm). Spektrometer verificerer materialekvalitet. Materiale, der ikke er specifik, afvises, før produktionen begynder.

Kold overskrift:Tråden føres ind i en kold samling med flere stationer. I en enkelt sekvens er emnet firkantet, hovedet er formet med den glatte radiusprofil, og det semi-hule hulrum ekstruderes i 45-55 % dybde. Polerede hårdmetalmatricer forhindrer overflademærker.

Trimning og tumbling:Flash fjernes, og mikrograter er elimineret.

Belægning eller belægning:Påført som specificeret – zink, nikkel, passivering, lak eller antik finish.

Afsluttende inspektion:100 % optisk sortering verificerer hoveddiameter, hovedhøjde, skaftdiameter, cylinderlængde og hulrumsdybde. AQL prøve manuelt verificeret.

Eksempel leveringstid:5-7 dage standard; tilpasset værktøj: 15-20 dage.

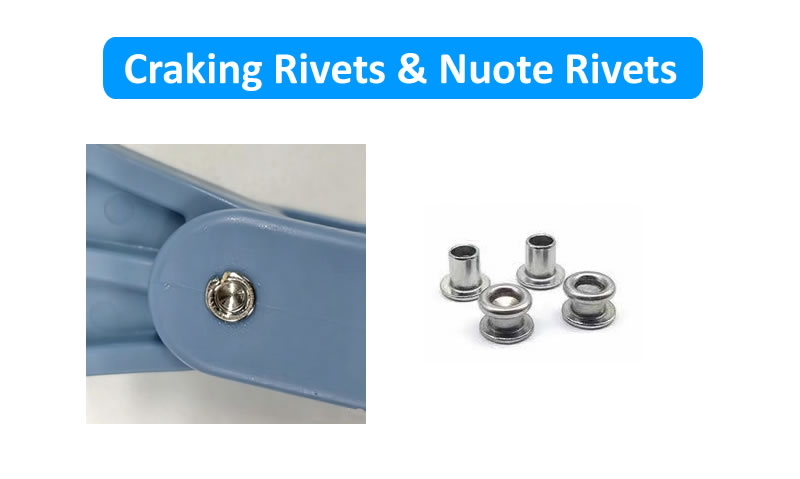

Hvorfor nitter revner under indstilling – godt vs. dårligt

En nitte, der revner under indstillingen, er et produktionsmareridt. Det spilder materiale, bremser din linje og kan føre til feltfejl. Her er, hvad der forårsager revner - og hvordan vores nitter forhindrer det.

Den mest almindelige årsag til revner er inkonsekvent hulrumsdybde. Hvis hulrummet er for dybt, er den resterende væg for tynd til at understøtte den rullende handling - den revner i stedet for at rulle. Vi kontrollerer hulrumsdybden til 45-55 % af tøndens længde på hver batch. Hvis du oplever revner, så send os en prøve. Vi måler hulrummets dybde og diagnosticerer problemet – uden beregning.

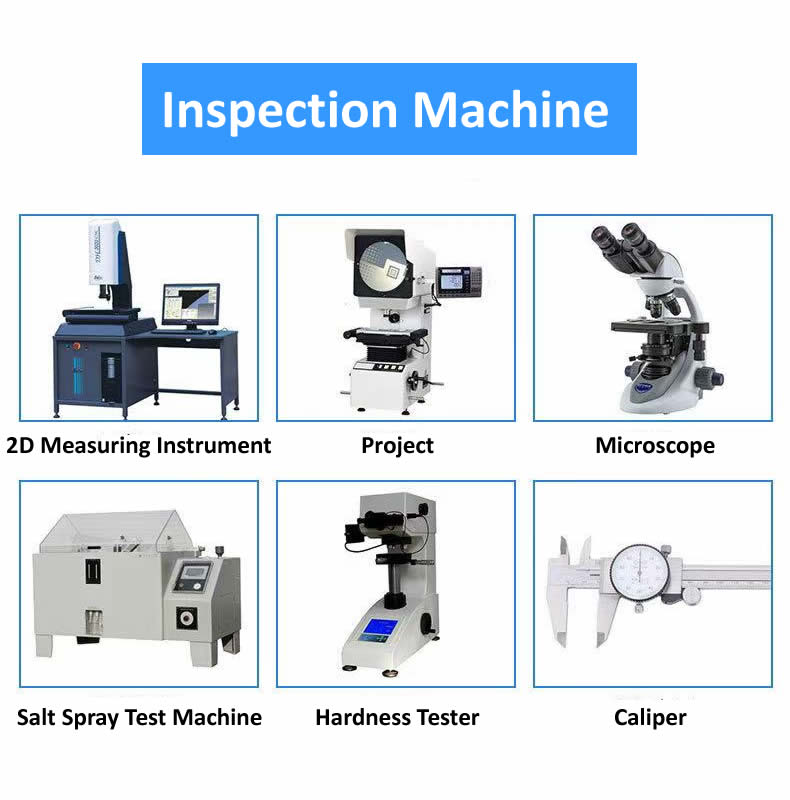

Vores inspektionsudstyr – hvordan vi verificerer kvaliteten

Vi vedligeholder et komplet udvalg af kalibreret inspektionsudstyr til at verificere hver batch af universalhoved semi-rørformede nitter:

Laser mikrometer– Højhastigheds-, berøringsfri skaftdiametermåling til ±0,02 mm

Optisk komparator (profilprojektor)– Inspektion af hoveddiameter, hovedhøjde og hulrumsdybde

2.5D billedmålingssystem– Fuld konturmåling og koncentricitetsverifikation

Rockwell hårdhedstester– Verifikation af råvarehårdhed

Spektrometer– Verifikation af materialesammensætning

Saltspray testkammer– Korrosionsbestandighedstest (ASTM B117) efter behov

XRF tykkelsesmåler– Verifikation af pletteringstykkelse

Alt udstyr kalibreres årligt af akkrediterede tredjepartslaboratorier. Inspektionsjournaler opbevares i fem år og følger med hver forsendelse.

Tre spørgsmål, vi besvarer ofte

Q: "Kan jeg få prøver, før jeg bestiller produktionsmængder?"

A: Ja – vi tilbyder prøver til alle vores produkter. For eksisterende standardspecifikationer leveres prøver gratis - du betaler kun forsendelsesomkostningerne. For tilpassede størrelser eller tilpasset værktøj afhænger prøvetilgængelighed og leveringstid af de specifikke krav. Kontakt venligst vores salgsteam med din tegning eller specifikation, og de vil rådgive om prøveomkostninger og leveringstidslinje.

Q: "Hvornår skal jeg vælge universalhoved fremfor rundt hoved?"

A: Universalhovedet er bredere (2,0–2,2× skaftdiameter versus 1,6–1,8×) og lidt lavere end et rundt hoved. Den har også en mere kontinuerlig, radius profil - mindre af en tydelig kuppel. Den visuelle forskel er subtil, men den funktionelle forskel er reel: universalhovedet giver mere lejeareal for at forhindre gennemtrængning i blandede materialer. Til metal-til-metal-samlinger med tætte huller er det runde hoved stadig det bedre valg. For blandede materialer - stål til plast, stål til træ, stål til kompositter - er universalhoved det sikreste bud. I portbeslagskassen ovenfor, runde hoved trukket igennem; universalt hoved holdt.

Q: "Kan universalhoved semi-rørnitter bruges udendørs?"

A: Ja, med det rigtige materiale og finish. Til udendørs anvendelser anbefaler vi rustfrit stål (304 eller 316) med passiveret finish for permanent korrosionsbestandighed. 304 er tilstrækkelig til generel udendørs eksponering (regn, fugtighed). 316 anbefales til kyst- eller saltvandsmiljøer. Hvis du arbejder med et snævrere budget, giver zinkbelagt stål med gulkromat 96 timers salttågebestandighed – velegnet til beskyttet udendørsbrug. I portbeslagssagen ovenfor valgte kunden forzinket stål, fordi portene lå i læ (under en veranda), og omkostningsbesparelserne var betydelige.
