Svampehoved Halvrørsnitter

Ved sammenføjning af bløde eller tynde materialer, hvor et standardnittehoved kan trække igennem, giver svampehovedets halvrørsnitter den ideelle løsning. Det brede, hvælvede hoved fordeler klemkraften over et større område, mens den hule ende tillader lav-kraft installation.

Nuote Metals har udviklet præcisionsbefæstelser i over tyve år. Vores halvrørsnitter til svampehoveder tjener industrier lige fra lædervarer og polstring til bilbeklædning og landbrugsudstyr – hvor som helst et bredt, lavt profilhoved er påkrævet for at forhindre, at materialet rives ud.

Hvad er halvrørsnitter til svampehoved?

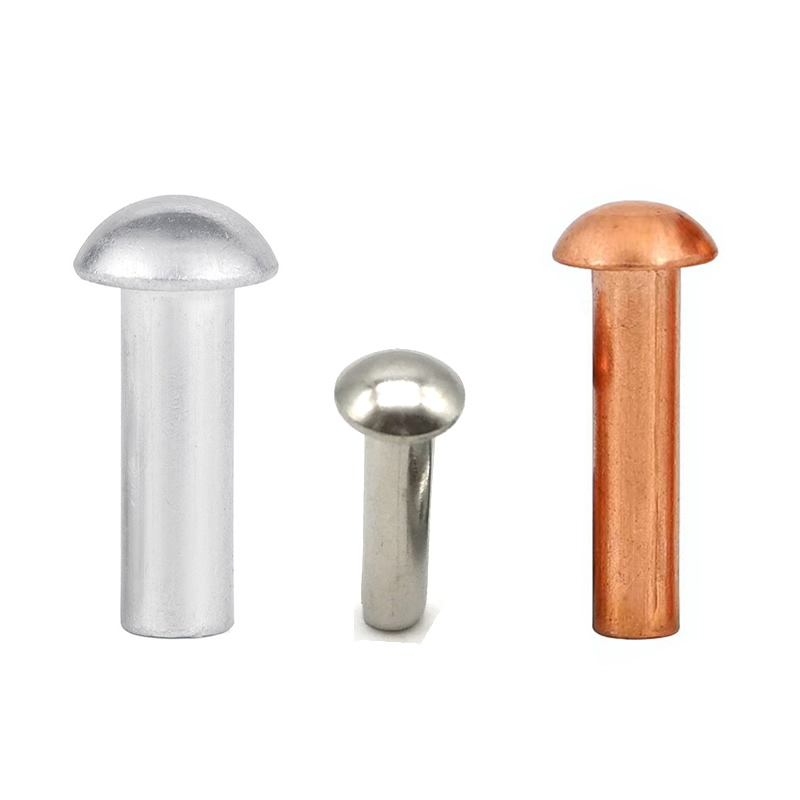

Svampehovedets halvt rørformede nitter har et bredt, afrundet hoved, der ligner en svampehætte, kombineret med et skaft, der indeholder et lavt hult hulrum i haleenden (typisk 40-60 % af skaftets længde).

De karakteristiske kendetegn ved halvrørsnitter af svampehoved omfatter:

Stor hoveddiameter - typisk 2,0-2,5 gange skaftdiameteren

Lav kuppelprofil – hovedet hæver sig kun 0,6–1,2 mm over overfladen

Glat, afrundet kant – ingen skarpe hjørner, der beskadiger tilstødende materialer

Halvrørformet hale – reducerer indstillingskraften med cirka 70 % sammenlignet med solide nitter

Denne geometri gør disse nitter særligt velegnede til:

Bløde materialer som læder, gummi, plastik og kompositmaterialer

Tynd metalplade, hvor et lille hoved ville trække igennem

Tekstilsamlinger inklusive lærred, presenning og polstring

Anvendelser, der kræver vibrationsmodstand uden at beskadige underlaget

Hvorfor vælge halvrørsnitter til svampehoved frem for andre hovedtyper?

Inden du undersøger de tekniske specifikationer, skal du overveje, hvor Nuote Metals anbefaler svampehoved halvrørsnitter frem for alternativer.

Hovedstil sammenligning

Fordele ved Mushroom Head Design

Forhindrer gennemtræk – det brede hoved fungerer som en indbygget spændeskive

Reducerer materialespænding – belastningen fordeles over et større område

Giver et færdigt udseende – den glatte kuppel ser professionel ud

Minimerer fastklemning – den afrundede kant fanger ikke stoffer eller hænder

Kompatibel med bløde underlag – plastik og gummi revner ikke under hovedet

Forskellige slags nitter vi laver

Vi laver forskellige slags nitter, såsom solide nitter, semi-rørnitter og helrørsnitter og specialtilpassede nitter.

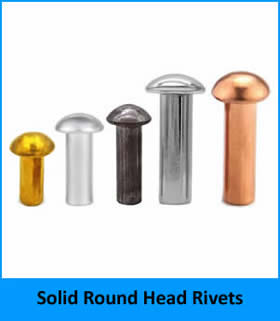

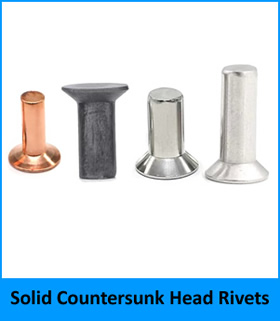

1. Solide nitter, herunder solide rundhovednitter, solide fladhovednitter og solide forsænkede hovednitter i forskellige materialer.

Hvis du vil vide mere om vores solide nitter, så klik venligst

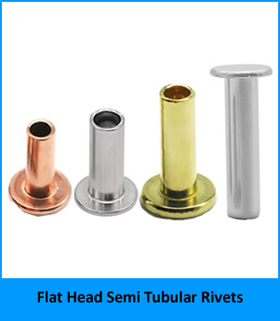

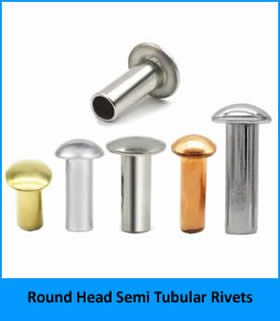

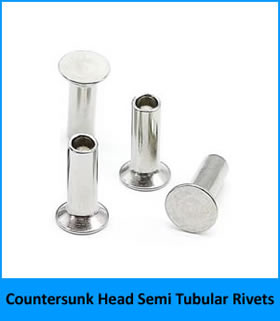

2. Halvrørsnitter, herunder halvrørsnitter med rund hoved, halvrørsnitter med fladt hoved og halvrørsnitter med forsænket hoved i forskellige materialer.

Klik  for at se mere om vores semi-tubulære nitter.

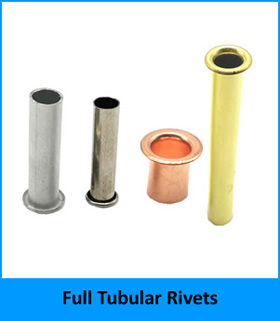

3. Helrørsnitter i messing, kobber, rustfrit stål, aluminium og stål.

Hvis du vil vide mere om rørnitter, så klik venligst

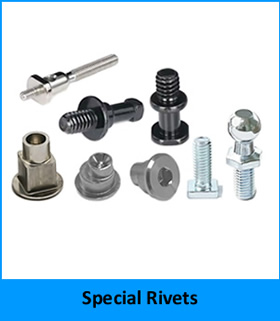

4. Specialnitter

Cilck  for at se mere om vores specielle nitter.

Detaljerede produktparametre for Nuote Metals Mushroom Head Halvrørsnitter

Alle svampehoved halvrørsnitter fraNuote Metalser fremstillet af lavkulstofstål, messing eller aluminium, afhængigt af anvendelseskravene. Svampehovedet er designet til at give maksimalt lejeareal og samtidig opretholde en lav profil.

Materiale specifikationer

Standarddimensioner – Halvrørsnitter af stålsvampehoved

Nuote Metalsfremstiller halvrørsnitter med svampehoved i følgende standardstørrelsesområde. Tilpassede dimensioner er tilgængelige for volumenordrer.

Tolerancer: Skaftdiameter ±0,05 mm, hoveddiameter ±0,15 mm, hovedhøjde ±0,10 mm, samlet længde ±0,15 mm. Huldybden er cirka 50 % af tøndens længde for standard halvrørsnitter.

Mekaniske ydeevnedata (stål, 4 mm diameter, 2 mm greb)

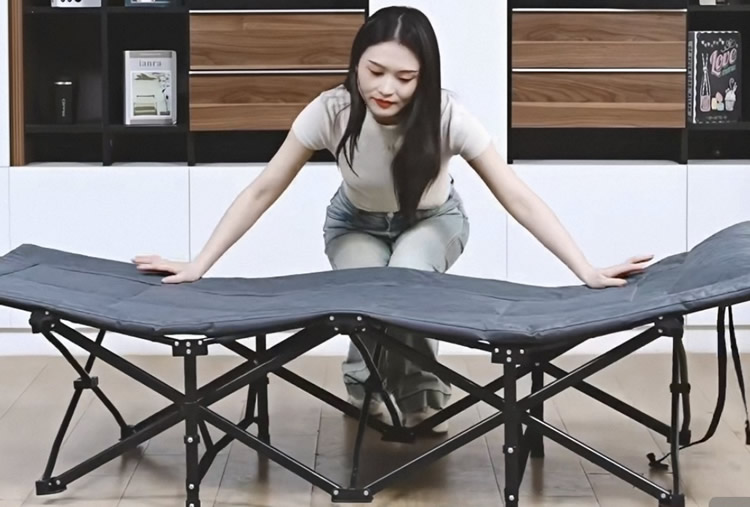

Kundetui – Foldelig campingseng (stål, forniklet)

En producent af kompakte campingmøbler henvendte sig til os med et tilbagevendende problem. Deres foldeseng brugte nitter med rund hoved ved sakse-hængselsamlingerne. Det runde hoved stak for langt ud og skrabede mod stoffets soveflade under foldningen. Hvad værre er, de zinkbelagte stålnitter viste hvid rust efter få brug under fugtige forhold. De havde brug for en nitte med et bredere, lavere hoved for at rense stoffet, plus bedre korrosionsbestandighed.

Vi anbefalede en semi-hul nitte af stålsvampehoved med nikkelbelægning. Det 5 mm skaft, 11 mm svampehoved sad kun 1,6 mm stolt – lavt nok til at klare stoffet, men bredt nok til at fordele hængselbelastningen. Nikkelbelægningen gav 96 timers saltsprøjtebeskyttelse (mod 48 timer for zink), hvilket eliminerede rustproblemet. Det semi-hule hulrum reducerede indstillingskraften med 70 %, hvilket forhindrede deformation af det tynde stålrør.

Kunden testede 200 nitter fordelt på 50 senge. Efter 5.000 foldecyklusser og en uge i et fugtkammer, ingen snavs, ingen rust, ingen løsning. De bruger nu vores nikkelbelagte svampehovednitter på tværs af hele deres produktlinje for foldesenge.

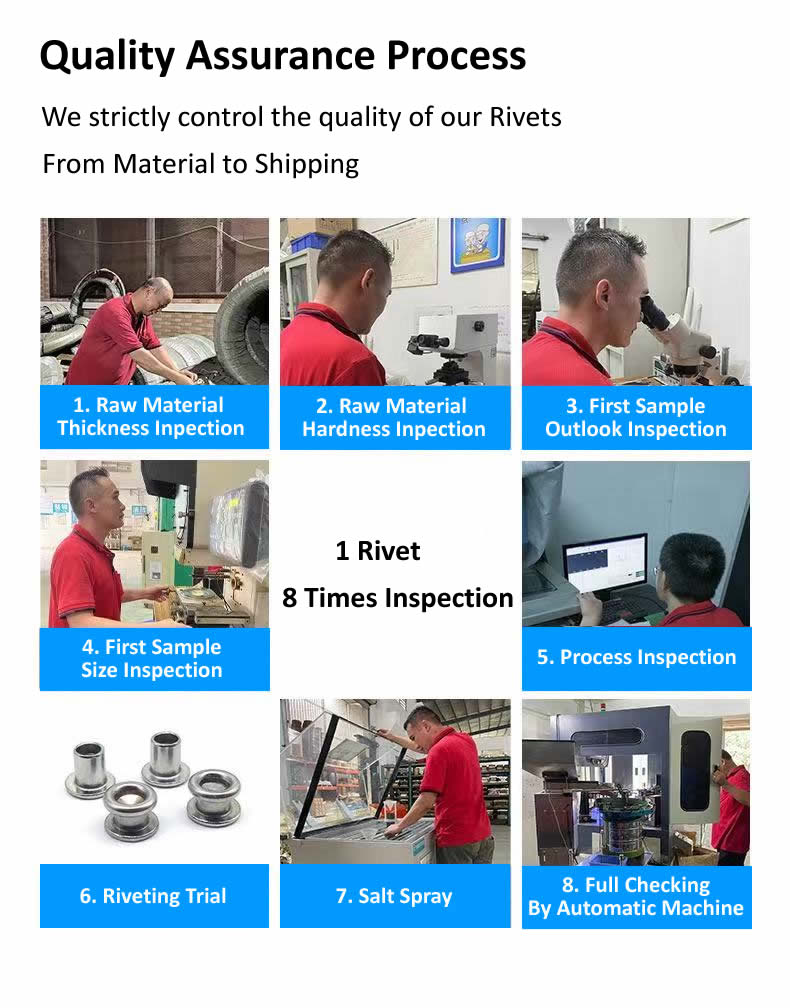

Vores kvalitetskontrolproces – fra indgående ledning til udgående boks

Vi stoler ikke på held. Hvert parti af halvrørsnitter af svampehoveder gennemgår en dokumenteret inspektionssekvens ved hjælp af kalibrerede instrumenter. Nedenfor er vores standard arbejdsgang.

Trin-for-trin inspektionsflow

Indgående ledningsinspektion– Vi kontrollerer råmaterialets diameter med et digitalt mikrometer (nøjagtighed ±0,001 mm). En prøve fra hver spole testes for hårdhed ved hjælp af en Rockwell hårdhedstester (HRB-skala). Kun ledninger inden for HRB 70–85 passerer.

Første artikel inspektion–udseende– De første 10 nitter fra styremaskinen undersøges under et værktøjsmagermikroskop (20× forstørrelse). Vi leder efter revner, blink, ujævne hoveder eller overflademærker.

Første artikel inspektion– dimensioner– Ved hjælp af en digital skydelære (opløsning 0,01 mm) og et mikrometer måler vi skaftdiameter, hoveddiameter, hovedhøjde og total længde. En profilprojektor (optisk komparator) projicerer nitten med 20× forstørrelse for at verificere hulrumsdybde og hovedkoncentricitet. Et 2.5D billedmålingssystem fanger hele konturen og sammenligner den med CAD-tegningen. Alle mål skal være inden for ±0,05 mm for skaft og ±0,15 mm for længde.

Igangværende inspektion– Under produktionen trækker operatøren 5 nitter for hver 500 stk. Dimensioner er verificeret med en digital skydelære og en go/no-go-måler til hulrumsdybde. Enhver drift ud over tolerance stopper pressen.

Testindstilling (prøvenitning)– For hver 2.000 stykker sætter vi 3 nitter i en repræsentativ materialeprøve ved hjælp af en hydraulisk presse. Clinchen inspiceres for symmetri og tæthed. Ingen løse eller revnede nitter accepteres.

Saltspraytest (hvis påkrævet)– Til udendørs eller belagte nitter placerer vi prøver i et saltspraytestkammer (ASTM B117). Stål med fornikling: minimum 96 timer. Rustfrit stål: 200–500 timer (304) eller 1.000+ timer (316). Der udstedes et certifikat med partiet.

Afsluttende udgående eftersyn– Før emballering passerer hver nitte gennem en optisk sorteringsmaskine med højhastighedskameraer. Den kontrollerer hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. Afvisninger kasseres automatisk. En tilfældig AQL-prøve (Niveau II, 1.0) udtages derefter til manuel verifikation ved hjælp af kaliber, mikrometre og en profilprojektor.

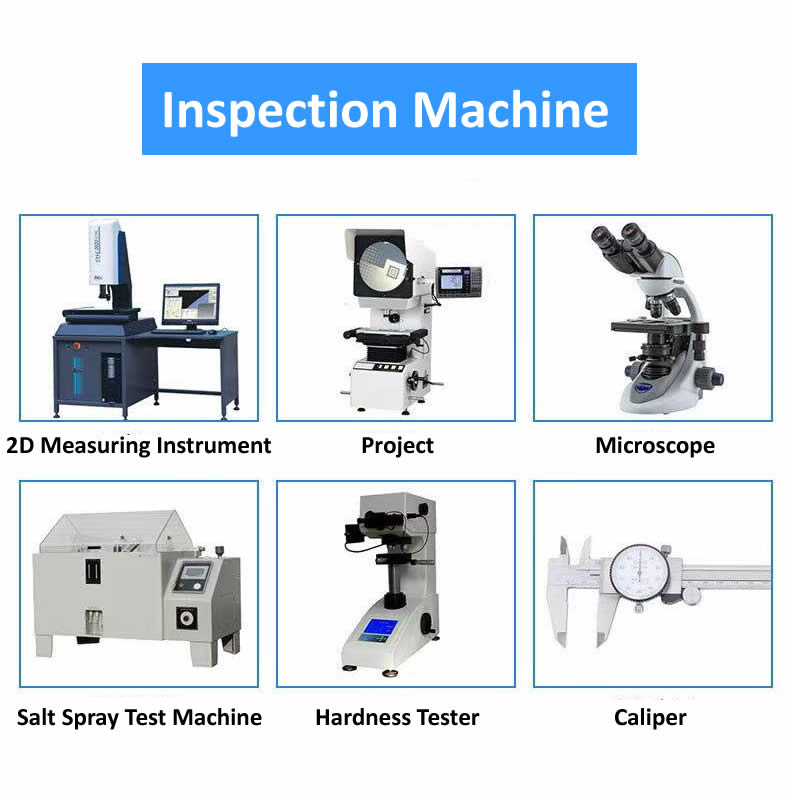

Vores liste over internt udstyr

Alt udstyr kalibreres årligt af et akkrediteret tredjepartslaboratorium. Optegnelser opbevares i fem år.

Nuote Metals gør ikke guess. Vi måler. Hvert halvt rørformet svampehoved, der forlader vores fabrik, har bestået disse kontroller.

Tillid gennem test

Hvert parti af halvrørsnitter med svampehoved fra Nuote Metals gennemgår:

Dimensionsinspektion – hoveddiameter, hovedhøjde, skaftdiameter, huldybde

Hårdhedstestning – Rockwell-skala, der passer til materialet

Gennemtrækstest – på repræsentativt underlag (læder, plastik eller stof)

Saltspraytest – for coatede produkter (forzinket: minimum 72 timer)

Installationsvejledning til halvrørsnitter

Korrekt installation af halvrørsnitter af svampehoved kræver opmærksomhed på hulstørrelse og valg af indstillingsværktøj. Følg disse trin fra Nuote Metals:

Forberedelse før installation

Vælg den korrekte huldiameter – 0,25–0,30 mm større end skaftdiameteren

Slå eller bor rene huller – undgå at rive substratmaterialet i stykker

Afgrat begge sider – især vigtigt for plast og gummi

Kun til læder – væd let hulområdet for at tillade naturlig sammentrækning

Installationsmetoder

Metode 1– Manuel nittesætter med hammer (lavt volumen)

Sæt nitten gennem de forberedte huller (svampehoved på den synlige side)

Placer en konkav sætter over den hule hale (match sætterens diameter til hovedformen)

Slå sætteren med en hammer for at rulle halen udad

Stop, når halen danner en flad eller let afrundet clinch

Metode 2– Pneumatisk presse (medium volumen)

Brug en nittepresser med svampeformet ambolt på hovedsiden

Påfør gradvist tryk, indtil halen ruller helt

Denne metode giver ensartet clinch uden stødskader på bløde underlag

Metode 3– Hydraulisk eller kick-pres (høj lydstyrke)

Ideel til produktionsserier på over 10.000 styk

Nuote Metals kan levere matchede indstillingsværktøjer (stanse og matrice) kalibreret til vores nittedimensioner

Indstil trykket til 0,8–1,5 tons afhængig af diameter

Inspektion efter indstilling

Hovedinspektion – svampehovedet skal sidde fladt mod underlaget uden mellemrum

Knust hale – skal være helt rullet, uden revner eller asymmetrisk ekspansion

Underlagsinspektion – ingen revner omkring hullet (især for plastik eller læder)

Træktest – prøvenitter skal modstå forventet arbejdsbelastning

Ofte stillede spørgsmål om svampehoved halvrørsnitter

Nedenfor er de mest almindelige tekniske forespørgsler modtaget af Nuote Metals vedrørende svampehoved halvrørsnitter.

Spørgsmål 1: Hvad er forskellen mellem halvrørsnitter af svampehoved og standardnitter med rund hoved? Hvornår skal jeg bruge hver?

A: Den primære forskel er hovedgeometrien og dets funktionelle formål. Svampehovedets halvrørsnitter har et bredere hoved (2,0-2,5 gange skaftdiameter) med en lavere, mere radius profil sammenlignet med standard nitter med rund hoved (typisk 1,5-1,7 gange skaftdiameter med en højere kuppel). Det bredere hoved af halvrørsnitter giver en større bæreflade, hvilket gør dem ideelle til bløde materialer som læder, gummi, plastik og stof, hvor et mindre hoved ville trække igennem. Standard nitter med rund hoved er bedre egnet til metal-til-metal samlinger, hvor underlagets styrke er høj, og gennemtræk ikke er et problem. Brug for eksempel svampehoved halvrørsnitter, når du fastgør en stofrem til en plastikkomponent; brug standard nitter med rund hoved, når du samler to stålbeslag. Nuote Metals kan levere prøvepakker, så du kan teste begge hovedtyper på dit specifikke materiale.

Spørgsmål 2: Kan svampehoved halvrørsnitter bruges i applikationer med høje vibrationer, såsom landbrugsudstyr eller bilinteriør?

A: Ja, halvrørsnitter til svampehoveder fungerer meget godt i miljøer med høj vibration, forudsat at substratmaterialet er passende. Den halvt rørformede hale udvider sig og fylder hullet, hvilket skaber en tæt interferenspasning, der modstår at løsne sig under vibrationer. Til metal-til-metal-applikationer anbefaler vi halvrørsnitter af stålsvampehoved med en zink- eller fosfatbelægning. Til bilinteriør, hvor plast eller komposit er almindeligt, forbedrer det brede svampehoved faktisk vibrationsmodstanden ved at fordele cykliske belastninger over et større område, hvilket reducerer stresskoncentrationen. Til ekstreme vibrationsapplikationer (f.eks. motorkomponenter) anbefaler Nuote Metals dog at parre nitten med en gevindlåsende blanding eller at vælge en anden fastgørelsestype såsom en låsebolt. Til det meste landbrugsudstyr (afskærmninger, trim, skiltning) og bilinteriørapplikationer er halvrørnitter med svampehoveder et gennemprøvet, pålideligt valg.

Spørgsmål 3: Hvordan forhindrer jeg revner eller spaltning, når jeg installerer halvrørsnitter med svampehoved i skør plast eller tynd akryl?

A: Dette er en almindelig udfordring. For at forhindre revner, når du installerer halvrørsnitter med svampehoveder i skør plast, anbefaler Nuote Metals følgende trin. Forøg først huldiameteren lidt – for skør plast skal du bruge et hul, der er 0,05-0,10 mm større end vores standardanbefaling (f.eks. skaft + 0,35 mm i stedet for +0,25 mm). For det andet skal du affase indgangen og udgangen af ​​hullet med en 45° forsænkning for at fjerne skarpe kanter, der starter revner. For det tredje, brug en kontrolleret trykindstillingsmetode - en manuel eller pneumatisk klemmer anvender gradvis kraft, hvorimod et hammerslag kan stød-knække plastikken. For det fjerde, overvej at bruge en bagende skive under den fastspændte hale for at fordele ekspansionskraften. Til ekstremt skrøbelige materialer (akryl, polycarbonat) tilbyder Nuote Metals en blød-set version af svampehoved halvrørsnitter med en lidt tyndere væg ved den hule sektion, som udvider sig med lavere radial kraft. Kontakt vores tekniske team med din specifikke plasttype og tykkelse for en tilpasset anbefaling.

Q4: Hvad er det maksimale grebsområde for halvrørsnitter med svampehoved? Kan du lave længere tøndelængder til tykke materialestabler?

Sv: Standardgrebsområdet for halvrørsnitter med svampehoveder fra Nuote Metals er typisk 1,0 mm til 15,0 mm, afhængigt af skaftets diameter. Til tykkere materialestakke tilbyder vi tilpassede tøndelængder op til 50 mm for diametre 8 mm og derover. Reglen for valg af tøndelængde er: tøndelængden skal overstige den samlede materialetykkelse med 1,0-1,5 mm for korrekt clinch-dannelse. For eksempel, hvis din materialestabel er 8,0 mm tyk, skal du vælge en nitte med en tøndelængde på 9,0–9,5 mm. Nuote Metals opretholder værktøj til cylinderlængder i 0,5 mm intervaller fra 3 mm til 25 mm for de fleste diametre. For længder over 25 mm kræves brugerdefineret værktøj med en minimumsbestillingsmængde på 50.000 styk. Kontakt os med din præcise materialestabeltykkelse, så beregner vi den optimale tøndelængde og giver et tilbud.

Hvorfor samarbejde med Nuote Metals til halvrørsnitter til svampehoveder?

Valg af den rigtige leverandør sikrer ensartet hovedgeometri, pålidelig klingning og ekspert teknisk support. Nuote Metals tilbyder:

Lagertilgængelighed – 3000+ almindelige størrelser i stål og messing, klar til afsendelse inden for 3-5 dage

Specialfremstilling – værktøj til ikke-standard hoveddiametre, tøndelængder eller hule dybder (minimum 25.000 styk for brugerdefinerede dimensioner)

Materialemuligheder – stål (zink/sortoxid/fosfat), messing (natur/antik/nikkel), aluminium (klar anodiseret)

Gratis prøver – tilgængelig for alle lagerførte størrelser (kunden betaler forsendelse)

Teknisk dokumentation – måltegninger, installationsvejledninger og materialecertifikater følger med hver ordre

Global shipping – logistikstøtte til Nordamerika, Europa, Asien-Stillehavsområdet, Mellemøsten og Sydamerika

100 % kvalitetskontrol - hver batch inspiceret før forsendelse, med bevarede prøver for sporbarhed

KontakteNuote Metalsi dag for at anmode om et prøvesæt, et teknisk datablad eller et tilbud til dit svampehoved, halvrørsnitter.
