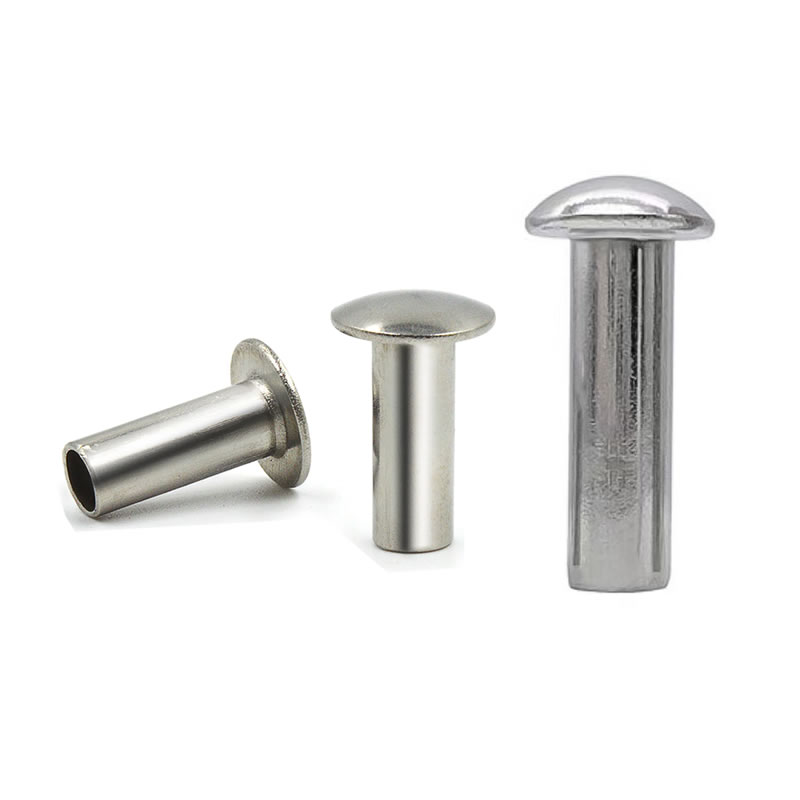

Halvhule nitter med rund hoved

Blandt alle nittehovedstilarter forbliver det runde hoved det mest genkendelige og mekanisk robuste. Halvhulnitter med rund hoved kombinerer den traditionelle kuppelformede profil – bevist gennem århundreders mekanisk montering – med den moderne effektivitet af et hult design. Denne hybrid leverer forskydningsstyrken som en solid nitte, mens den kræver betydeligt mindre indstillingskraft.

Nuote Metals koldhovederhalvhule nitter med rund hovedi lavkulstofstål, rustfrit stål (304/316), messing og aluminium. Det semi-hule hulrum reducerer indstillingskraften med cirka 70 % sammenlignet med en solid nitte, hvilket gør dem ideelle til automatiseret montage og applikationer, hvor underlagsskader er et problem. Vores komponenter tjener industrier, hvor en synlig, ensartet kuppel er både funktionel og æstetisk – inklusive møbler, bagage, bilinteriør, tungt udstyr og lædervarer.

Tekniske specifikationer – Hvad definerer en nitte med rund hoved

 Hovedgeometri – rund vs. andre stilarter

Det runde hoveds kontinuerlige kuppel giver maksimal hovedstyrke og modstår deformation under stød. Dens selvcentrerende form hjælper med at justere nitten under isætning, og den synlige kuppel giver et klassisk, færdigt udseende.

Materiale muligheder

Standarddimensioner (stål, rundt hoved)

Tolerancer: Skaft ±0,05 mm, hoved dia ±0,15 mm, længde ±0,15 mm. Tilpassede tøndelængder tilgængelig.

Mekaniske data (5 mm stål rundt hoved, sat i 2 mm stålplade)

Halvrørsnitter bevarer typisk 80-90 % af forskydningsstyrken af ​​en solid nitter, mens de kræver væsentlig mindre installationskraft. Den hule hale hjælper med at kontrollere deformation, hvilket fører til stabil clinch-dannelse.

Et eksempel på en rigtig kunde – Køkkenskabshængsel

Dette er en af ​​mange applikationer til halvhule nitter med rund hoved. Vi inkluderer det for at vise reel produktionsbrug, ikke for at foreslå begrænsning.

En hardwareproducent af køkkenskabe producerede årligt hundredtusindvis af skjulte hængsler. Hængselstappen brugte en solid stålnitte, men den høje afbindingskraft forårsagede spændingsbrud i det trykstøbte zinkhængselhus. Afvisningsprocenten kørte med 3-4 %, og kunden havde brug for en løsning, der ville eliminere revner uden at redesigne hængslet.

Nuote Metals levereshalvhule nitter med rund hoved– 4 mm skaft, 7 mm rundt hoved, 8 mm cylinderlængde, zinkbelagt. Det semi-hule hulrum reducerede indstillingskraften fra 3,5 tons til 1,2 tons, hvilket helt eliminerede spændingsbrud. Det runde hoved gav en konsistent kuppel, der matchede hængslets æstetiske krav. Kunden testede 2.000 nitter på tværs af 1.000 hængsler. Nul revner. Nul løse samlinger.

Kunden bestilte i første omgang 10.000 styk som prøve. Efter vellykket validering afgav de en produktionsordre på 300.000 styk. Årlige ordrer spænder nu fra 300.000 til 500.000 styk. Hængsellinjen kører med 1.800 enheder i timen uden nitrelaterede stop.

Vores kvalitetskontrolproces – fra råmateriale til din produktionslinje

Vi er ikke afhængige af stikprøver alene. Hvert parti afhalvhule nitter med rund hovedfølger et lagdelt inspektionssystem, der fanger problemer, før de bliver til problemer.

Indgående materiale fase

• Hver trådspole kontrolleres for diameter (lasermikrometer, ±0,02 mm) og hårdhed (Rockwell-tester). Vi afviser enhver spole, der afviger fra det specificerede område for den pågældende kvalitet.

Opsætning og førstegangsfase

• Når værktøj er installeret, undersøges de første 10 nitter under 20× forstørrelse for overfladedefekter og måles derefter på en optisk komparator. Hoveddiameter, hovedhøjde, skaft, længde og hulrumsdybde skal matche tegningen, før produktionen begynder.

I produktionsfasen

• Operatører trækker 5 nitter for hver 500 stykker. De kontrollerer kritiske dimensioner med digitale kaliber og en go/no-go-måler for hulrumsdybde. Enhver drift ud over tolerancen udløser et øjeblikkeligt trykstop og værktøjsjustering.

Clinch-verifikationsstadiet

• For hver 2.000 stykker sætter vi 3 nitter i en prøve af dit faktiske materiale (samme tykkelse og sammensætning). Den rullede clinch inspiceres for symmetri, tæthed og revnefri dannelse.

Korrosionstest (hvis relevant)

• For belagt stål eller rustfri nitter placeres prøver i vores saltspraykammer i henhold til ASTM B117. Vi udsteder et certifikat med de nøjagtige opnåede timer.

Sidste sorteringsfase

• Hver enkelt nitte passerer gennem en optisk sorteringsmaskine med højhastighedskameraer. Den afviser dele med forkert hoveddiameter, hovedhøjde, skaft eller hulrumsdybde. Efter sortering verificeres en tilfældig AQL-prøve (Niveau II, 1.0) manuelt med profilprojektor og mikrometre.

Alle inspektionsoptegnelser – inklusive målelogfiler, fotos af testindstillinger og saltsprayrapporter – opbevares i fem år og er inkluderet i hver forsendelse.

Hvad vi leverer i hver forsendelse

Du behøver ikke tage vores ord for det. Hver ordre af halvhule nitter med rund hoved kommer med en komplet dokumentationspakke, der beviser, at hver batch er blevet verificeret.

• Mølleprøvecertifikat– Kemisk sammensætning og trækegenskaber fra den originale spoleleverandør.
• Første dimensionsrapport– Faktiske målte værdier på 10 nitter fra produktionsstart.
• Igangværende log– Sammenfatning af alle dimensionskontrol udført under kørslen.
• Clinch test rapport– Fotos og trækkraftresultater (hvis målt) fra testindstillinger på dit materiale.
• Saltsprøjtecertifikat– Hvis relevant, viser testede timer og bestået/ikke bestået status.
• Overensstemmelsescertifikat– Signeret af vores QA-manager, batch-sporbar.

Nuote Metals er ISO 9001:2015 certificeret. RoHS- og REACH-erklæringer leveres efter anmodning.

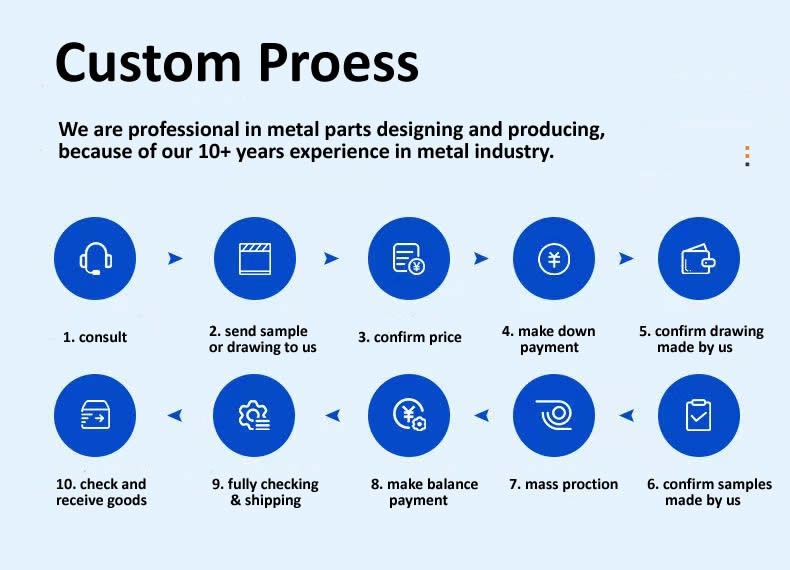

Vores tilpassede proces – fra forespørgsel til levering

Vi følger en klar, gennemsigtig arbejdsgang for hver ordre af halvhule nitter med rund hoved.

• Konsultere– Du deler din applikation, materialetykkelse og mængdekrav.
• Send prøver eller tegning– Giv en prøvenitter eller en detaljeret tegning med dimensioner og finish.
• Bekræft pris– Vi afgiver et tilbud med værktøjsomkostninger (hvis nogen) og stykpris.
• Foretag udbetaling– 50% depositum for værktøj og råmateriale.
• Bekræft tegning lavet af os– Vi udarbejder en produktionstegning til din godkendelse.
• Bekræft prøver lavet af os– Vi producerer de første artikler (20–50 stk.) og sender dem til dig til test.
• Masseproduktion– Efter prøvegodkendelse kører vi fuld mængde på vores kold-heading presser.
• Foretag saldobetaling– 50% saldo før forsendelse.
• Fuld kontrol og forsendelse– 100 % optisk sortering + endelig AQL-inspektion, derefter pakket og afsendt.
• Tjek og modtagelse af varer– Du inspicerer varerne ved ankomst. Eventuelle problemer løser vi med det samme.

Politikker

Prøver– 20-50 gratis styk for standard lagerstørrelser (kunden betaler forsendelse)

Prøveordre– 10.000 styk anbefales til førstegangsvalidering

MOQ– 20.000 styk (stål/messing), 30.000 styk (rustfri)

Leveringstid (lager)– 5-7 hverdage

Ledetid (brugerdefineret tønde)– 12-15 dage

Værktøjsafgifter– Ingen til standard værktøj med rund hoved (3–8 mm skaft)

Kundesamarbejde – Samarbejde med globale partnere

Se vores nitteproduktionslinje i aktion

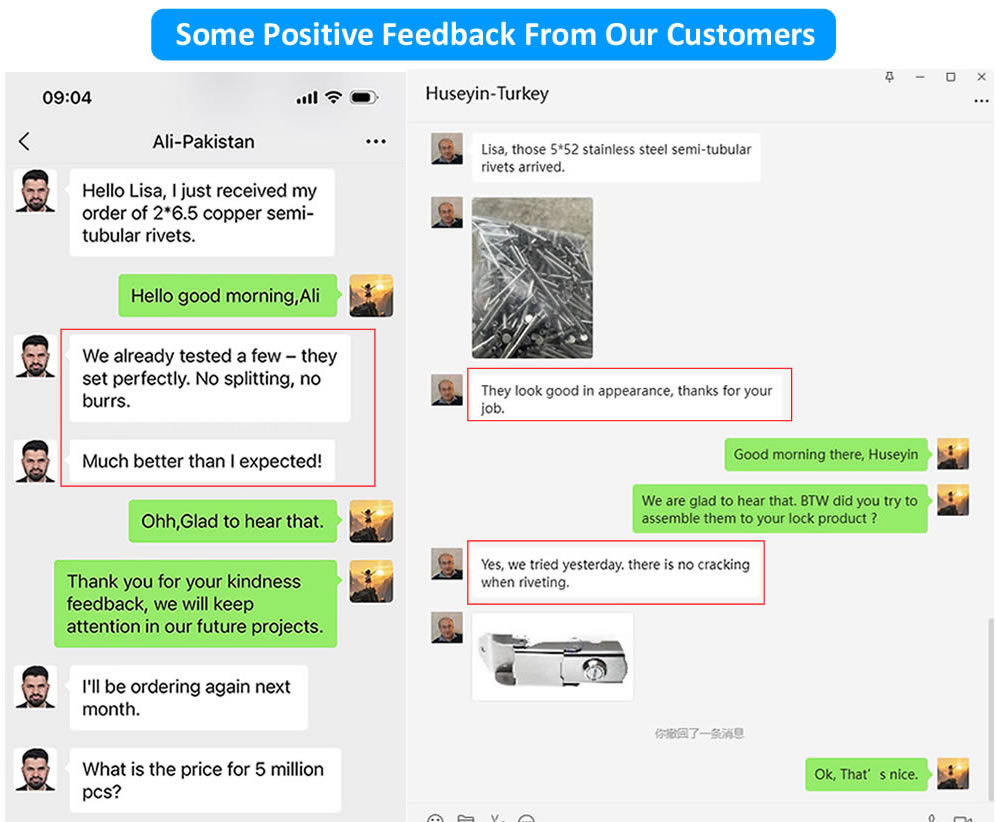

Reel kundefeedback

Tre spørgsmål, vi besvarer ofte

Spørgsmål 1: Hvad er forskellen mellem en semi-hul nitte med rund hoved og en nitte med solid rund hoved? Hvornår skal jeg vælge den semi-hule version?

A: Den grundlæggende forskel er det hule hulrum i halen. En halvhul nitte med rund hoved har et lavt hulrum i spidsen, hvilket kun kræver 25-30% af den kraft, der er nødvendig for en solid nitte med samme diameter. Solid nitter med rund hoved er helt solide og kræver kraftig klemning eller hamring med en bøjlestang. Til applikationer, hvor du har adgang til begge sider og ønsker et traditionelt kuppeludseende, er semi-hule nitter næsten altid det bedre valg, fordi de er hurtigere at installere, forårsager mindre stress på omgivende materialer og giver en mere ensartet clinch. Solide nitter er forbeholdt ekstreme strukturelle belastninger, hvor maksimal forskydningsstyrke er den eneste prioritet. Til hængsler, møbler, bagage og bilinteriørapplikationer anbefaler vi halvhule nitter med rund hoved for deres kombination af klassisk udseende og installationseffektivitet.

Spørgsmål 2: Kan halvhule nitter med rund hoved bruges i plastik eller tynde metalplader uden at forårsage revner?

A: Ja. Det semi-hule hulrum reducerer sættekraften betydeligt - typisk fra 3-4 tons ned til 1-2 tons. Denne lavere kraft er meget skånsommere på skøre materialer som ABS, polycarbonat og tyndt aluminium. Til køkkenhængselhuset ovenfor knækkede kundens solide nitte zinkhuset med 3,5 tons; vores semi-hule nitte sat rent på 1,2 tons. Vi anbefaler, at du vælger en cylinderlængde, der er 1,5-2,0 mm længere end din materialestabel, og at du bruger en presse (ikke en hammer) for en ensartet, kontrolleret kraft. Til meget tynde eller skrøbelige materialer kan vi også levere en bagskive til at fordele clinch-belastningen yderligere.

Q3: Hvilken finish tilbyder du til halvhule nitter med rund hoved, og hvilken er bedst til udendørs brug?

A: Vi tilbyder flere finish afhængigt af materialet. Til stål: zinkbelægning (klar, blå eller gul – 48-96 timers saltspray), sort oxid (mild korrosionsbestandighed, mat udseende) og fosfat (malingbase). Til rustfrit stål: passivering (standard, genopretter korrosionsbestandighed) og perleblæsning (mat finish). Til messing: naturlakeret (lyst guld), antik (mørk, ældet) og forniklet (sølv). Til udendørs brug anbefaler vi 304 rustfri med passivering til generel udendørs eksponering, eller 316 rustfri til kyst-/marine miljøer. Vores 316 nitter har bestået 1.000+ timers saltspraytest. Forzinket stål er velegnet til indendørs eller beskyttet udendørs brug, men vil med tiden ruste under våde forhold.

Prøv 20 nitter på din egen samling

Vi kan sende dig 20-50 stykker halvhule nitter med rund hoved i dit valgte materiale og størrelse. Sæt dem i dit hængsel, lås eller en hvilken som helst enhed. Sammenlign indstillingskraften, clinch-kvaliteten og den klassiske kuppeludseende.

Kontakt Nuote Metals med din skaftdiameter, cylinderlængde og materiale. Gratis prøver sendes inden for en hverdag.
