Halvrørsnitter af jern

Til industrielle fastgørelsesapplikationer, hvor styrken ikke kan kompromitteres, men budgetter skal respekteres, tilbyder jern semi-rørnitter den ideelle balance. Disse komponenter kombinerer den høje bæreevne af kulstofstål med installationseffektiviteten af ​​hult kropsdesign.

Nuote Metals bringer over to årtiers metallurgisk ekspertise til fremstilling af jern semi-rørnitter. Vores produkter betjener industrier lige fra montering af tunge maskiner til strukturelle stålforbindelser, hvor pålidelighed under vibrationer og vedvarende belastning er ikke til forhandling.

Hvad er Iron Semi Tubular Nitter?

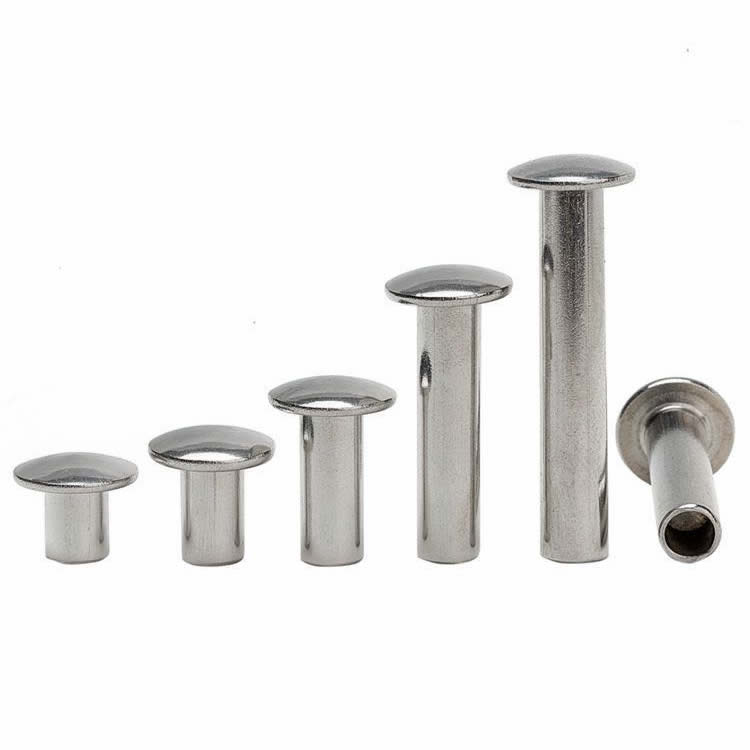

Halvrørnitter af jern - også kendt som halvhule nitter i kulstofstål - har et delvist hult skaft med et lavt hul i spidsen modsat hovedet. Under installationen ruller den hule sektion udad under tryk og danner en sikker clinch, mens den kræver cirka en fjerdedel af den kraft, der er nødvendig for solide nitter.

Dette design gør jern-halvrørsnitter særligt velegnede til:

• Permanente samlinger, hvor demontering ikke er påkrævet
• Anvendelser udsat for konstante vibrationer
• Drejepunkter, hvor kontrolleret bevægelse er nødvendig
• Masseproduktionsmiljøer, der kræver hurtig installation

Udtrykket "semi-tubular" adskiller disse fastgørelseselementer fra både solide nitter (helt solide hele vejen igennem) og blindnitter (som kun kan installeres fra den ene side).

Tjek videoen for at se, hvordan vi laver nitter

Forskellige materialer af nitter, vi laver

Vi laver forskellige materialer af nitter, såsom messingnitter, stålnitter, rustfri stålnitter, aluminiumsnitter og kobbernitter.

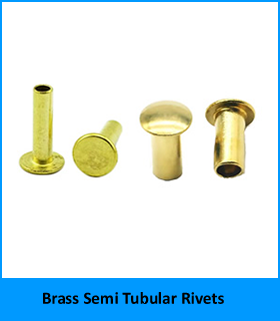

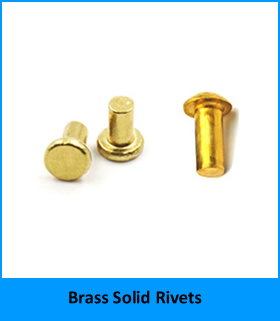

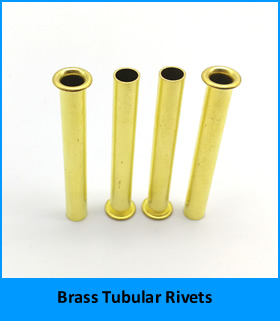

1. Messingnitter, inklusive massive messingnitter, semi-rørnitter af messing, rørnitter af messing.

Klik  for at se mere om vores messingnitter.

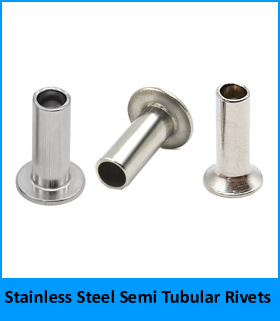

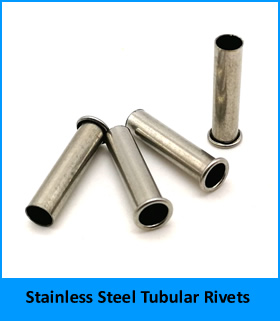

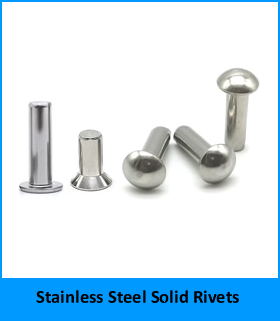

2. Nitter i rustfrit stål, inklusive massive nitter i rustfrit stål, semi-rørnitter i rustfrit stål, nitter i rustfrit stål.

Vil du vide mere om vores rustfri stålnitter? bare klik

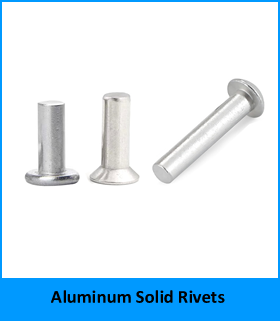

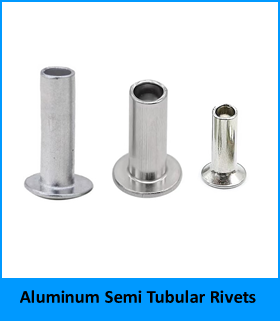

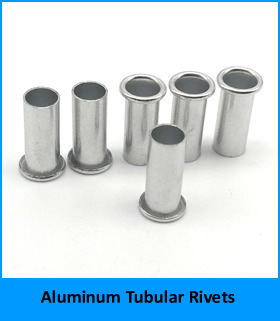

3. Aluminiumsnitter, inklusive massive aluminiumnitter, aluminium semi-rørnitter, aluminiumsrør nitter.

Hvis du vil vide mere om vores aluminiumsnitter, så klik venligst

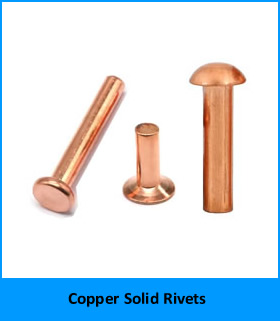

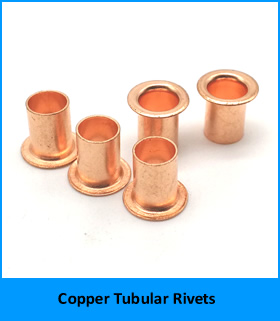

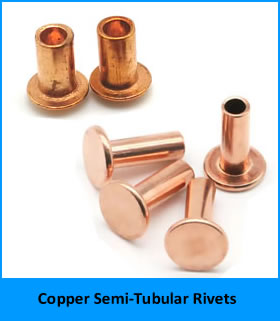

4.  Kobbernitter, herunder massive kobbernitter, halvrørnitter af kobber, rørnitter af kobber.

Klik  for at få mere information om vores kobbernitter.

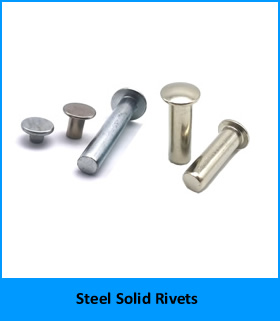

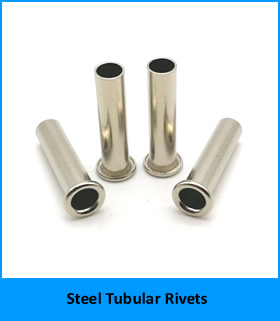

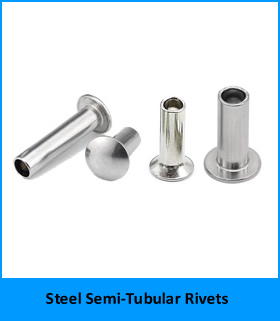

5.  Stålnitter, inklusive solide stålnitter, semi-rørnitter af stål, stålrørnitter.

Hvis du vil have mere information om vores stålnitter, så klik venligst

Hvorfor vælge jern frem for andre materialer til halvrørsnitter?

Før du undersøger de tekniske specifikationer, er det vigtigt at forstå, hvor jern semi-rørnitter udkonkurrerer alternativer.

Nuote Metals anbefaler jernnitter (kulstofstål) til følgende scenarier:

• Strukturelle applikationer med høj belastning, hvor der kræves en trækstyrke på 400–500 MPa
• Omkostningsfølsom masseproduktion, hvor materialeøkonomi betyder noget uden at ofre ydeevnen
• Magnetiske samlinger, hvor jernholdige egenskaber er nødvendige
• Tungt maskineri og industrielt udstyr, der forbinder stålkomponenter

Materiale sammenligning

Detaljerede produktparametre for Nuote Metals Iron Semi Tubular nitter

Alle halvrørsnitter af jern fra Nuote Metals er fremstillet af stål med lavt kulstofindhold (0,1 % kulstof eller mindre) for at sikre optimal formbarhed under afbindingsprocessen. Overfladebehandlinger påføres for at øge korrosionsbestandigheden, hvor det er nødvendigt.

Materiale specifikationer

Hovedstile tilgængelige

Nuote Metals fremstiller semi-rørnitter af jern i flere hovedkonfigurationer for at passe til forskellige monteringskrav:

• Ovalt hoved: Standard hoved til generelle formål med lav profil, velegnet til de fleste applikationer
• Truss Head: Bredere lejeflade til blødere materialer eller større hulafstande
• Fladt hoved (forsænket): Plan finish for glatte udvendige overflader
• Pan Head: Mellemhøjt hoved med gode køreegenskaber
• Rundt hoved: Traditionel kuppelform for maksimal styrke ved leddet

Standard dimensioneringsområde

Tolerancer: Skaftdiameter ±0,05 mm, cylinderlængde ±0,15 mm. Nitelængden måles fra undersiden af ​​nittehovedet.

Mekaniske ydelsesdata

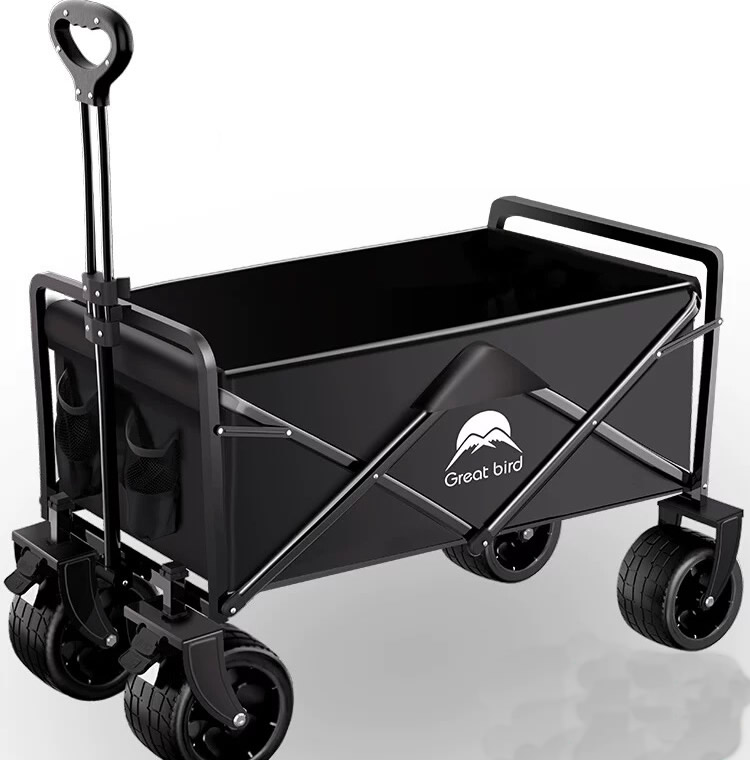

Et eksempel på en rigtig kunde – udendørs foldevogn

Dette er en af ​​mange applikationer til jern semi-rørnitter. Vi inkluderer det for at vise reel produktionsbrug, ikke for at foreslå begrænsning.

En producent af kraftige foldevogne til camping og havearbejde havde brug for en holdbar, billig nitte til sakse-hængselsamlingerne. Vognrammen brugte 2 mm tykt stålrør. De originale solide nitter krævede høj indstillingskraft, hvilket deformerede røret og bremsede samlingen. Kunden ønskede også en korrosionsbestandig finish til udendørs brug.

Nuote Metals leverede jern semi-rørnitter – 5 mm skaft, 9 mm rundt hoved, 12 mm tønde længde, gul zinkbelagt. Det semi-hule hulrum skærer indstillingskraft fra 4 tons til 1,6 tons, hvilket eliminerer rørdeformation. Den gule zinkbelægning gav 96 timers saltsprøjtebestandighed - nok til regn og lejlighedsvis mudder. Kunden testede 1.000 nitter på 200 vogne. Efter 5.000 foldecyklusser, ingen løsning eller rust. De bestiller nu halvrørsnitter af jern i partier på 50.000 stykker, der bruges på tværs af hele deres foldevognslinje.

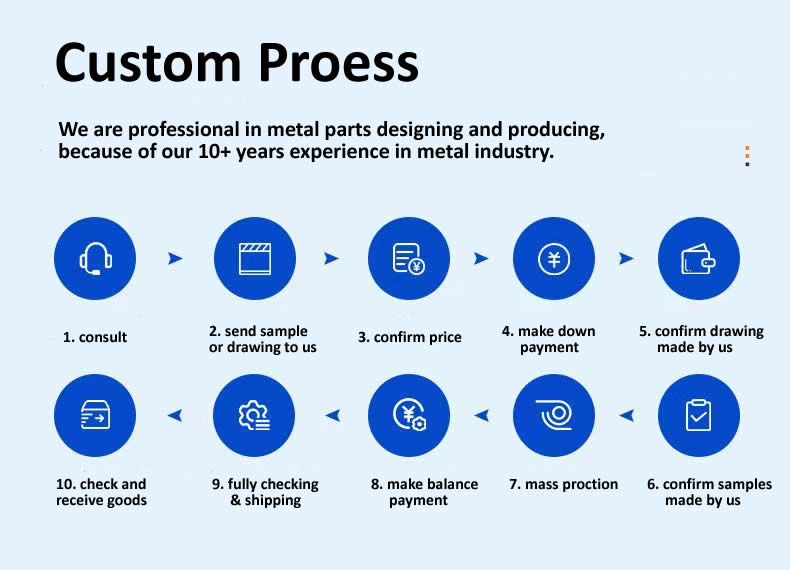

Vores tilpassede proces – fra forespørgsel til levering

Vi følger en klar, gennemsigtig arbejdsgang for hver ordre af jern semi-rørnitter.

1. Rådfør dig– Du deler din applikation, materialetykkelse og mængdekrav.

2. Send prøver eller tegning– Giv en prøvenitter eller en detaljeret tegning med dimensioner og finish.

3. Bekræft pris– Vi afgiver et tilbud med værktøjsomkostninger (hvis nogen) og stykpris.

4. Foretag udbetaling– 50% depositum for værktøj og råmateriale.

5. Bekræft tegning lavet af os– Vi udarbejder en produktionstegning til din godkendelse.

6. Bekræft prøver lavet af os– Vi producerer de første artikler (20-50 stk.) og sender dem til dig til test.

7. Masseproduktion– Efter prøvegodkendelse kører vi fuld mængde på vores kold-heading presser.

8. Foretag saldobetaling– 50% saldo før forsendelse.

9. Fuldstændig kontrol og forsendelse– 100 % optisk sortering + endelig AQL-inspektion, derefter pakket og afsendt.

10. Check og modtagelse af varer– Du inspicerer varerne ved ankomst. Eventuelle problemer løser vi med det samme.

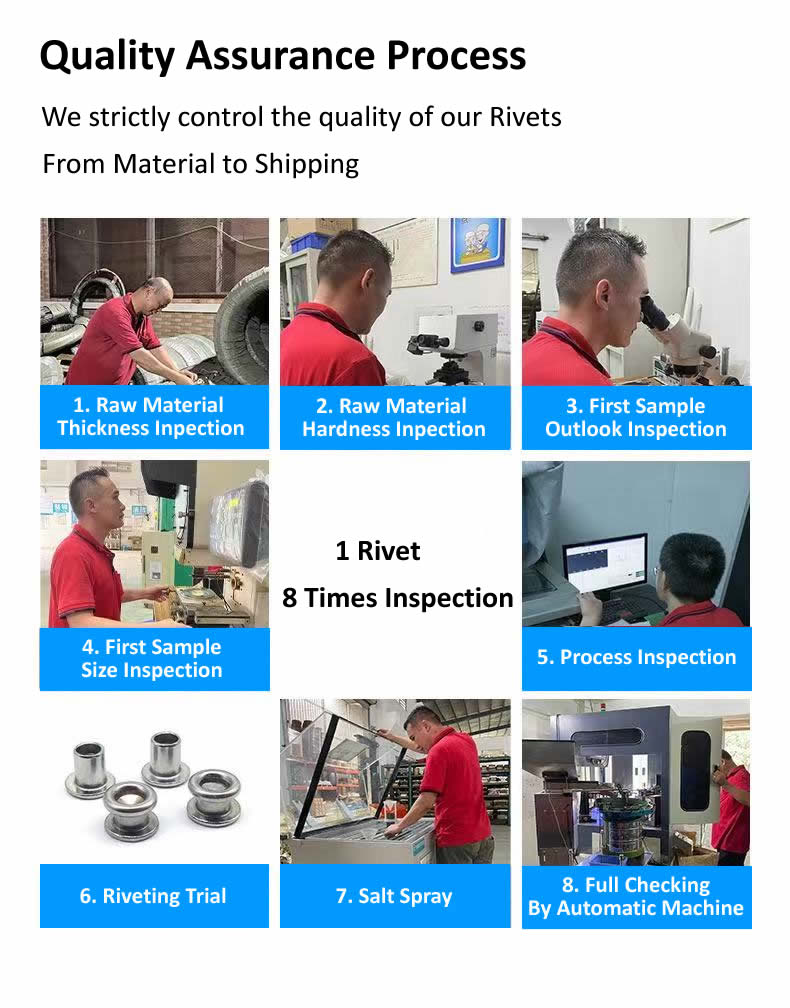

Kvalitetskontrol – hvordan vi sikrer, at hver nitte opfylder standarderne

Vi er ikke afhængige af stikprøver alene. Hvert parti af jern semi-rørnitter gennemgår følgende kontroller:

Indgående ledningsinspektion– Diameter (±0,02 mm) og hårdhed (HRB 70–85).

Første artikel inspektion– 20 styk målt til hoveddiameter, hovedhøjde, skaft, længde, hulrumsdybde.

Igangværende inspektion– 5 stk for hver 500 stk. Enhver drift udløser værktøjsjustering.

Test indstilling– For hver 2.000 stykker sætter vi 3 nitter i en prøvestålplade for at verificere clinch-dannelsen.

Saltspraytest (hvis belagt)– ASTM B117, 96 timer for gul zink, 48 timer for klar zink.

Afsluttende udgående eftersyn– 100 % optisk sortering til kritiske dimensioner, plus AQL Level II, 1.0 manuel verifikation.

Vi opbevarer inspektionsoptegnelser i fem år. Hver forsendelse inkluderer en dimensionsrapport og et overensstemmelsescertifikat.

Samarbejde med Nuote Metals – Reel kundefeedback

Samarbejde – Arbejde med globale kunder

Installationsvejledning til jernhalvrørsnitter

Korrekt installation er afgørende for at opnå det fulde mekaniske potentiale af jern semi-rørnitter. Nuote Metals anbefaler følgende tilgang:

Forberedelse

Bor pilothuller med diameter lidt større end nitteskaftet (typisk 0,010″–0,015″ eller 0,25–0,38 mm overstørrelse)

Afgrat huller for at sikre jævn nitteindføring

Juster emnerne sikkert før nitteplacering

Installationsmetoder

Metode 1 – Manuel nittesætter med hammer

Placer nittesætteren over den hule ende af nitten

Slå sætteren med en hammer for at blusse den hule sektion udad

Inspicer for fuld hoveddannelse og stram clinch

Metode 2 – manuel squeezer (nittepistol)

Placer squeezerens kæber over nittehovedet og den hule ende

Klem håndtagene for at påføre kontrolleret trykkraft

Velegnet til mellemvolumen produktion

Metode 3 – Pneumatisk eller hydraulisk presse (høj volumen)

Brug slagnitter eller sparkepresser til ensartet installation i høj hastighed

Anbefales til produktionsserier på mere end 5.000 stk

Nuote Metals kan levere matchede indstillingsværktøjer kalibreret til vores nittedimensioner

Ofte stillede spørgsmål om Iron Semi Tubular Nitter

Nedenfor er de mest almindelige tekniske forespørgsler modtaget af Nuote Metals vedrørende jern semi-rørnitter.

Q1: Hvad er forskellen mellem jern semi-rørnitter og solide nitter? Hvilken skal jeg vælge til min ansøgning?

A: Den grundlæggende forskel ligger i skaftdesignet og installationskraften. Halvrørsnitter af jern har en lav fordybning i spidsen, hvilket kræver cirka en fjerdedel af den kraft, der er nødvendig for at sætte en solid nitter med samme diameter. Solide nitter er helt solide hele vejen igennem og kræver betydeligt højere trykkraft, ofte ved hjælp af en bucking bar på halesiden. Til applikationer, hvor installationshastigheden betyder noget - især i masseproduktion - er semi-rørnitter af jern det foretrukne valg. Til strukturelle samlinger med ekstrem belastning (f.eks. brokonstruktion eller trykbeholdere) giver solide nitter dog marginalt højere forskydningsstyrke. Til de fleste industrielle applikationer, der involverer metalplader, maskinafskærmninger, møbler og bilkomponenter, tilbyder jern semi-rørnitter fra Nuote Metals den optimale balance mellem styrke og installationseffektivitet.

Spørgsmål 2: Hvordan forhindrer jeg korrosion på jern semi-rørnitter, når de bruges i udendørs eller fugtige miljøer?

A: Ubelagt jern (kulstofstål) vil ruste, når det udsættes for fugt. Nuote Metals løser dette ved at tilbyde flere overfladebehandlingsmuligheder for jern semi-rørnitter. Til indendørs applikationer med minimal luftfugtighed giver zinkbelægning tilstrækkelig beskyttelse til lave omkostninger. Til udendørs eller høj luftfugtighed anbefaler vi varmgalvanisering, som påfører et tykkere zinklag (40–60 µm), der tåler langvarig eksponering. Til applikationer, der kræver både korrosionsbestandighed og elektrisk ledningsevne (f.eks. elektronikkabinetter), giver sort oxidbelægning moderat beskyttelse, samtidig med at ledningsevnen bevares. I marine eller kemisk aggressive miljøer kan rustfri stålnitter være mere egnede. Nuote Metals kan levere saltspraytestdata for hver belægningstype for at hjælpe dit valg.

Q3: Hvad er den maksimale materialetykkelse, som jern semi-rørnitter kan rumme? Hvordan vælger jeg den korrekte tøndelængde?

A: Den maksimale materialetykkelse (også kendt som grebsområde) bestemmes af nittens cylinderlængde. Som en generel regel skal du vælge en nitte med en cylinderlængde, der er ca. 0,5-1,5 mm længere end den samlede tykkelse af de materialer, der sammenføjes. Dette tillæg sikrer tilstrækkeligt materiale til, at den hule sektion kan rulle udad og danne en sikker clinch. Nuote Metals tilbyder jern semi-rørnitter med tøndelængder fra 4 mm til 40 mm, der kan rumme materialetykkelser fra 1,5 mm op til 15 mm. For præcist valg, se vores dimensionelle tabel ovenfor eller kontakt vores tekniske team med din specifikke materialestabeltykkelse. Vi tilbyder også tilpassede tøndelængder til ikke-standard applikationer - minimum ordremængder gælder.

Hvorfor samarbejde med Nuote Metals for Iron Semi Tubular Nitter?

At vælge den rigtige leverandør sikrer ensartet kvalitet, konkurrencedygtige priser og pålidelig levering. Nuote Metals tilbyder:

Lagertilgængelighed: Over 20 almindelige størrelser på lager med 3-5 dages forsendelse for lagerførte varer

Specialfremstilling: Værktøj til ikke-standardiserede diametre, tøndelængder eller hovedtyper (15-25 dages leveringstid)

Konkurrencedygtig MOQ: 20.000 stykker minimum for standardstørrelser

Gratis prøver: Tilgængelig for lagerstørrelser (kunden betaler ekspresforsendelse)

Global forsendelse: Logistikstøtte til Nordamerika, Europa, Asien-Stillehavsområdet og videre

100% kvalitetsinspektion: Hvert produktparti inspiceres før forsendelse

Kontakt Nuote Metals i dag for at anmode om et prøvesæt, et teknisk datablad eller et tilbud til dinjern halvrørsnitterkrav.
