Produkt beskrivelse

Når en samling kræver en perfekt glat overflade uden udragende nittehoveder, bliver halvrørsnitter med fladt hoved det foretrukne fastgørelsesmiddel. Disse komponenter kombinerer et forsænket hoveds lavprofil-æstetik med installationseffektiviteten af et hult design.

Nuote Metalshar fremstillet præcisionsbefæstelser i over to årtier. Vores halvt rørformede nitter med fladt hoved tjener industrier, hvor overfladeglathed betyder noget - lige fra flyinteriørpaneler til forbrugerelektronikkabinetter og arkitektonisk metalarbejde.

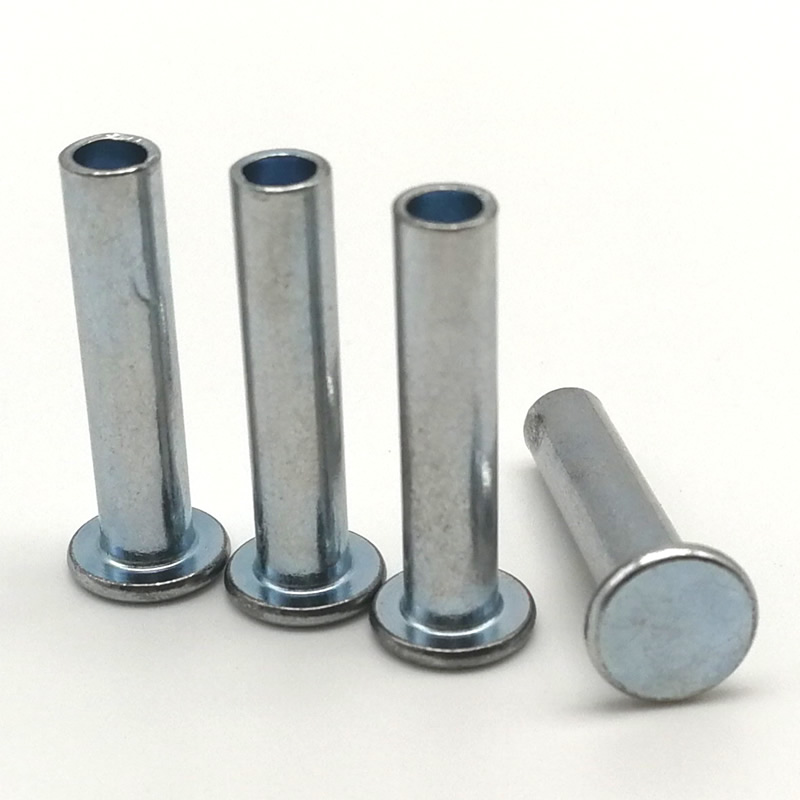

Hvad er halvrørsnitter med fladt hoved?

Halvrørsnitter med fladt hoved har et lavt hult hulrum i haleenden (typisk 30-50 % af skaftets længde) og et fladt, lavt profilhoved på den modsatte side. Udtrykket "halvt rørformet" angiver, at den hule dybde er cirka halvdelen af den samlede skaftlængde.

Den definerende egenskab vedhalvrørsnitter med fladt hoveder hovedgeometrien. I modsætning til ovale eller runde hoveder, der står stolte af overfladen, sidder det flade hoved flugter med eller lidt under materialets overflade, når det er korrekt installeret.

Dette design giver tre forskellige fordele:

Glatte udvendige overflader uden problemer

Lavere indstillingskraft sammenlignet med solide nitter (typisk 25-30 % af solid nittekraft)

Kontrolleret materialedeformation under clinching

Forskellige hovedtyper af nitter Nuote Metals Make

Nuote Metalslaver nitter med forskellige typer hoved, såsom fladhovednitter, rundhovednitter, forsænkede hovednitter, trusshovednitter, svampehovednitter osv.

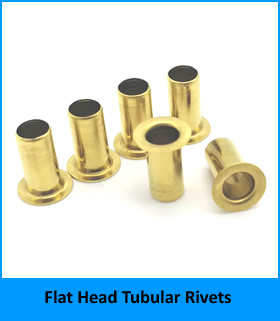

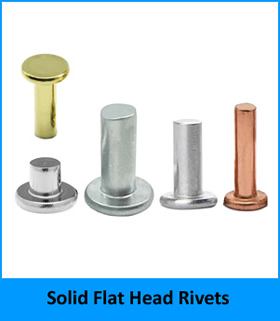

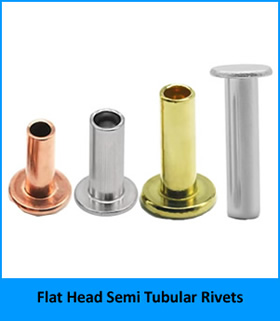

1. Fladhovede nitter, herunder fladhovede massive nitter, fladhovede semi-rørnitter, fladhovede rørformede nitter.

Vil du vide mere om vores fladhovednitter? bare klik

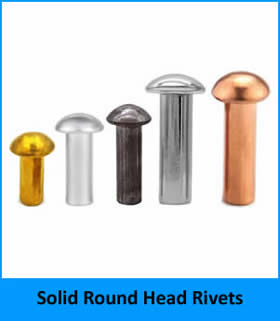

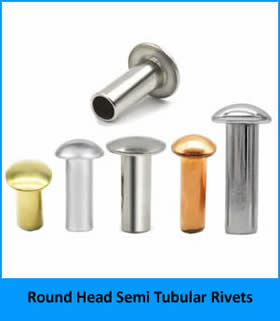

2. Rundhovednitter, inklusive rundhovedet solide nitter og rundhovedet halvrørsnitter.

Klik at vide mere om vores rundhovednitter.

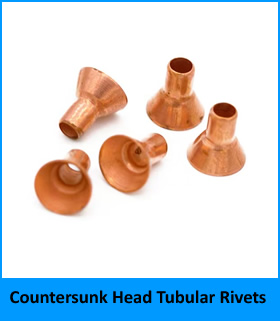

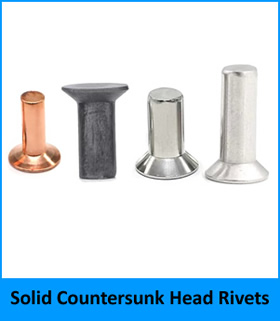

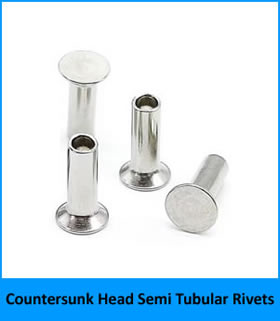

3. Nitter med forsænket hoved, herunder solide nitter med forsænket hoved, semi-rørnitter med forsænket hoved, rørnitter med forsænket hoved.

Hvis du ønsker at få mere information om forsænkede hovednitter, så klik venligst

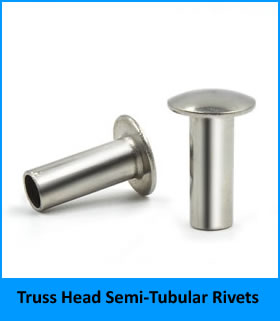

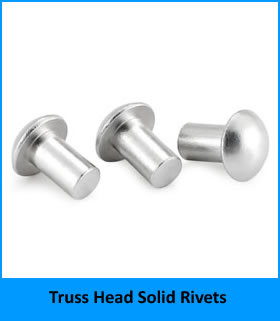

4. Truss hovednitter, herunder truss head solide nitter og truss head semi-tubulære nitter.

Har du brug for mere information om truss head nitter? Bare klik

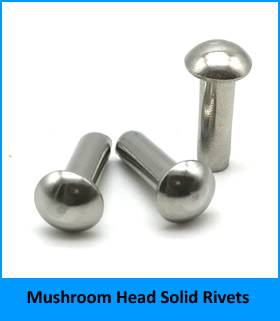

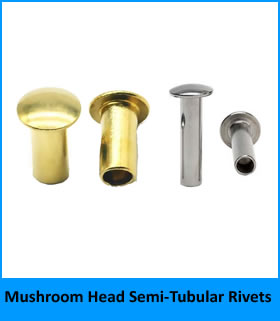

5. Svampehovednitter, herunder svampehovednitter og semi-rørnitter af svampehoved.

Klik for at få flere detaljer om vores svampehovednitter.

Hvorfor vælge halvrørsnitter med fladt hoved frem for andre befæstelsestyper?

Inden du gennemgår de tekniske specifikationer, skal du overveje, hvor Nuote Metals anbefaler halvrørsnitter med fladt hoved frem for alternativer:

Synlige produktoverflader, hvor udseendet har betydning (forbrugsvarer, møbler, bilinteriør)

Aerodynamiske eller hydrodynamiske applikationer, hvor udragende hoveder skaber modstand

Glidende eller rullende kontaktflader, hvor hævede hoveder ville forstyrre bevægelsen

Tynde materialer, der ikke kan modstå de høje afbindingskræfter fra solide nitter

Masseproduktionsmiljøer, der kræver hurtig, ensartet installation

Sammenligning med andre nittehoveder

Hovedstil	Overfladeprofil	Typisk anvendelse	Installationskraft
Fladt hoved (forsænket)	Planlagt eller lidt under overfladen	Flypaneler, elektronik, arkitektonisk metalarbejde	Lav (halvt rørformet design)
Ovalt hoved	Hævet kuppel, 1,5–2 mm stolt	Generelle industri-, maskinvagter	Lav (halvt rørformet design)
Rundt hoved	Fuld kuppel, 2–3 mm stolt	Tunge strukturelle, bærende samlinger	Medium (halvt rørformet) eller høj (fast)
Truss hoved	Bred, lavvandet kuppel	Bløde materialer, der kræver større lejeareal	Lav (halvt rørformet design)

Detaljerede produktparametre for Nuote Metals Fladhoved Halvrørsnitter

Alle halvrørsnitter med fladt hoved fra Nuote Metals er fremstillet af stål med lavt kulstofindhold eller aluminium, afhængigt af anvendelseskravene. Det flade hoved er designet til ISO 7823 forsænkede hoveddimensioner, hvilket sikrer kompatibilitet med standard forsænkningsværktøjer.

Materiale specifikationer

Parameter	Lavt kulstof stål	Aluminium (5056)
Grundmateriale	Q195 / 1008–1010	5056 (Al-Mg legering)
Kulstof/magnesium indhold	≤0,10 % C	4,5-5,6 % Mg
Trækstyrke	400-500 MPa	280-350 MPa
Hårdhed (som fremstillet)	HRB 70–85	HRB 45–60
Hovedstil	Flad (forsænket)	Flad (forsænket)
Hovedvinkel	90° eller 100°	90° eller 100°
Overfladefinish	Forzinket, sort oxid, fosfat	Klar anodiseret, farve anodiseret

Standard dimensioner

Nuote Metalsfremstiller halvrørsnitter med fladt hoved i følgende standardstørrelsesområde. Brugerdefinerede dimensioner er tilgængelige efter anmodning.

Skaftdiameter (mm)	Hoveddiameter (mm)	Hovedhøjde (mm)	Tøndelængdeinterval (mm)	Huldybde (mm)	Gribsområde (mm)
2.0	4.0	0.5	3,0 – 8,0	1,5 – 4,0	1,0 – 2,5
2.5	5.0	0.6	4,0 – 10,0	2,0 – 5,0	1,5 – 3,0
3.0	6.0	0.7	5,0 – 12,0	2,5 – 6,0	2,0 – 4,0
4.0	8.0	0.9	6,0 – 16,0	3,0 – 8,0	2,5 – 5,5
5.0	10.0	1.1	8.0 – 20.0	4,0 – 10,0	3,0 – 7,0
6.0	12.0	1.3	10.0 – 25.0	5,0 – 12,5	4,0 – 9,0
8.0	16.0	1.7	12,0 – 32,0	6,0 – 16,0	5,0 – 12,0

Tolerancer: Skaftdiameter ±0,05 mm, hoveddiameter ±0,1 mm, samlet længde ±0,15 mm. Huldybden er cirka 50 % af tøndens længde for standard halvrørsnitter.

Mekaniske ydeevnedata (stål, 3 mm diameter)

Parameter	Værdi
Enkelt forskydningsstyrke (stål)	36.000 – 40.000 psi (250-275 MPa)
Trækkraft (stål, 2 mm greb)	180 – 220 kg (397–485 lbs)
Anbefalet hulstørrelse	Skaftdiameter + 0,010" (0,25 mm)
Anbefalet forsænkningsdybde	Hovedhøjde + 0,05 mm til 0,10 mm
Indstillingskraft (i forhold til solid nitte)	Ca. 28% af solid nittekraft

Anvendelser af halvrørsnitter med fladt hoved

Nuote Metalsleverer halvrørsnitter med fladt hoved til industrier, der kræver plan overfladefinish. Nedenfor er de mest almindelige anvendelsestilfælde:

Luftfart og luftfart

Indvendig kabinepanelfastgørelse

Overhead lagerbeholdersamlinger

Montering af pantrysudstyr

Sædeskinnebetræk og beklædningspaneler

Den glatte finish forhindrer, at passagerbeklædning hænger fast og reducerer modstand i luftstrømsfølsomme områder.

Forbrugerelektronik

Bærbar computer og tablet chassis samling

Fastgørelse af strømforsyningskabinet

Montering af højttalergitter

Lukning af batterirum

Fladhovednitter tillader enhedsdesign med tynde profiler uden synlige fastgørelseselementer.

Automotive interiør

Fastgørelse af dørpanelbeklædning

Dashboard komponentsamling

Sikkerhedssele anker dækplader

Fastgøring til loftsbeklædning

Den glatte overflade forbedrer interiørets æstetik og forhindrer skader på polstring.

Arkitektonisk metalarbejde

Montering af gelænder og balustrade

Dekorativ metalpanelfastgørelse

Elevator indvendig trim

Konstruktion af udstillingsstand

Fladhovednitter skaber rene, professionelle synlige samlinger.

Møbelfremstilling

Metal stol og bordstel (underside hvor hovedet er synligt)

Skuffefronter til arkivskabe

Låsemekanisme monteringsplader

Dekorativ metalindlægsbefæstelse

Kvalitetssikring – EEAT i praksis

Nuote Metalsdemonstrerer erfaring, ekspertise, autoritativitet og tillid gennem dokumenterede fremstillingsprocesser og verificerbare kvalitetsdata.

Erfaring med Precision Cold Heading

Vores produktionsanlæg har fremstillet halvrørsnitter med fladt hoved i mere end 20 år. Vi driver højhastigheds-koldningsmaskiner med dimensionsovervågning i processen. Hver nitte er dannet i en enkelt kontinuerlig proces, hvilket sikrer ensartet hovedgeometri og koncentriske hule dybder.

Ekspertise i forsænket hovedgeometri

Fladhovednitter kræver præcis hovedvinkelkontrol. Nuote Metals bruger optiske profilprojektorer til at verificere hovedvinklen (90° eller 100° pr. kundespecifikation) og hoved-til-skaft-koncentricitet. Vores tolerance for hovedvinkel er ±1°, hvilket overstiger generelle industristandarder.

Autoritativitet gennem compliance

Vores halvrørsnitter med fladt hoved er fremstillet til:

ANSI/ASME B18.1.2 (Små solide nitter – forsænkede hoveddimensioner gælder)

ISO 14581 (Forsænkede nitter med fladt hoved)

ISO 9001:2015 kvalitetsstyringssystemer

RoHS-overensstemmelse for elektronikapplikationer

Tillid gennem dokumentation

Nuote Metalsgiver et analysecertifikat (CoA) med hver forsendelse af halvrørsnitter med fladt hoved, inklusive:

Råvarecertifikat (mølletestrapport)

Dimensionel inspektionslog (hoveddiameter, skaftdiameter, samlet længde, huldybde)

Hårdhedstestresultater (Rockwell-skala)

Kontrol af overfladefinish

Verifikation af forsænket hovedvinkel

Installationsvejledning til halvrørsnitter med fladt hoved

Korrekt installation af halvrørsnitter med fladt hoved kræver opmærksomhed på forberedelse af forsænkning. Følg disse trin fra Nuote Metals:

Forberedelse før installation

Forsænk det øverste hul med et bor eller en forsænkningsbit, der matcher nittehovedets vinkel (90° eller 100°)

Dybde forsænkningen, så nittehovedet sidder 0,05–0,10 mm under materialets overflade

Bor det gennemgående hul til diameter = skaftdiameter + 0,25 mm (0,010″)

Afgrat begge sider af hullet for at sikre en jævn nitteindføring

Installationsmetoder

Metode 1 – Manuel nittesætter med flad matrice

Indfør nitten gennem de forberedte huller (hovedet går ind i den forsænkede side)

Placer en flad-faced setter mod den hule hale

Slå sætteren med en hammer for at rulle halen udad

Stop, når halen danner en flad, jævn clinch

Metode 2 – Pneumatisk presse (anbefalet til produktion)

Brug en nittepresse med flad ambolt og justerbart dybdestop

Påfør kontrolleret tryk, indtil den hule hale udvider sig helt

Kontroller, at hovedet flugter med eller under overfladen

Metode 3 – Orbital nitning (til sarte samlinger)

For elektronik eller tynde materialer anvender orbital (spin) nitning lav radial kraft

Denne metode minimerer materialebelastning og forhindrer hovedskader

Eftersyn efter installation

Kør en finger hen over nittehovedet – det må ikke fange eller stikke ud

Tjek den fastgjorte hale - den skal være ensartet uden revner

Udfør pull-test på prøvenitter for at verificere clinch-styrken

Ofte stillede spørgsmål om halvrørsnitter med fladt hoved

Nedenfor er de mest almindelige tekniske henvendelser modtaget afNuote Metalsvedrørende fladt hoved halvrørsnitter.

Spørgsmål 1: Hvad er forskellen mellem halvrørsnitter med fladt hoved og standard nitter med fast fladt hoved? Hvorfor skulle jeg vælge den halvrørformede version?

A: Den grundlæggende forskel er det hule hulrum i halen på halvrørsnitter med fladt hoved. Solid fladhoved nitter har ingen hulrum og kræver høj trykkraft (ved hjælp af en bucking bar eller nittepistol) for at danne halen. Halvrørsnitter kræver cirka 70-75 % mindre indstillingskraft, fordi kun den tynde væg af den hule sektion skal rulle udad. Denne lavere kraft betyder hurtigere installation, reduceret operatørtræthed og mindre risiko for at deformere tynde eller sarte materialer. Derudover giver halvrørsnitter en mere konsistent clinch i masseproduktion, fordi materialeforskydningen er forudsigelig. Nuote Metals anbefaler halvrørsnitter med fladt hoved til enhver applikation, hvor samlingen omfatter tynde metalplader (under 2 mm), plastik eller kompositmaterialer. Solide nitter foretrækkes stadig til ekstreme strukturelle belastninger, hvor maksimal forskydningsstyrke er den eneste prioritet.

Spørgsmål 2: Hvordan vælger jeg den korrekte cylinderlængde til halvrørsnitter med fladt hoved, når materialestablens tykkelse varierer på tværs af samlingen?

A: Dette er en almindelig udfordring i samlinger med trinformede eller tilspidsede materialestabler. Tøndelængden på halvrørsnitter med fladt hoved skal være tilstrækkelig til at strække sig gennem den tykkeste del af materialestakken plus yderligere 1,0-1,5 mm til clinch-dannelse. Til variabel tykkelse anbefaler Nuote Metals en af to tilgange. Brug først den tykkeste materialestabel til at bestemme tøndens længde - nitten vil stadig fungere i tyndere sektioner, selvom clinchen kan sidde lidt højere. For det andet, for betydelig tykkelsesvariation (mere end 2 mm forskel), skal du overveje at bruge to forskellige nitelængder i forskellige zoner af samlingen. Vores standardproduktionstolerancer tillader tøndelængdevariationer på ±0,15 mm, hvilket tilgodeser normal fremstillingsvariation. I ekstreme tilfælde tilbyder Nuote Metals trinformede tøndedesign, hvor den hule dybde varierer langs skaftet - kontakt vores tekniske team for specialdesign.

Q3: Kan halvrørsnitter med fladt hoved bruges i blinde applikationer, hvor jeg ikke kan få adgang til halesiden efter montering?

A: Nej. Per definition kræver halvrørsnitter med fladt hoved adgang til begge sider af samlingen. Hovedet monteres fra den ene side, og halen skal være tilgængelig for at anvende indstillingsværktøjet (hammer, presse eller orbital nittemaskine). Til blinde applikationer, hvor kun den ene side er tilgængelig, anbefaler Nuote Metals blindnitter (også kendt som popnitter) eller selvgennemborende nitter. Men hvis du har et fladt hovedkrav i en blindapplikation, så overvej vores fladhovede blindnitter (træk-type med forsænket hoved) – disse er en anden produktfamilie, men opnår en lignende flush finish. Kontakt Nuote Metals med dine specifikke adgangsbegrænsninger, og vi vil anbefale den passende befæstelsestype.

Spørgsmål 4: Hvordan påvirker hovedvinklen (90° vs 100°) ydeevnen af halvrørsnitter med fladt hoved?

A: Hovedvinklen bestemmer, hvordan nitten sætter sig ind i det forsænkede hul. Nuote Metals fremstiller halvrørsnitter med fladt hoved med enten 90° eller 100° hovedvinkler. 90°-hovedet er den traditionelle standard for inch-system fastgørelsesanordninger og er stadig almindelig i nordamerikanske industrielle applikationer. 100° hovedet er specificeret af ISO og rumfartsstandarder (f.eks. NAS-nitter) og giver en lidt mere lavvandet forsænkning, hvilket reducerer spændingskoncentrationen omkring hullet. Til de fleste generelle applikationer fungerer begge vinkler identisk, forudsat at forsænkningsværktøjet matcher nittehovedets vinkel. Den kritiske regel er denne: bland aldrig vinkler. En 100° nitte i en 90° forsænkning vil sidde stolt af overfladen; en 90° nitte i en 100° forsænkning vil sidde under overfladen, men kan vugge eller ikke sætter sig ordentligt. Nuote Metals markerer tydeligt hovedvinklen på alle produktemballager og certifikater. Når du er i tvivl, anmod om prøver for at bekræfte pasformen.
