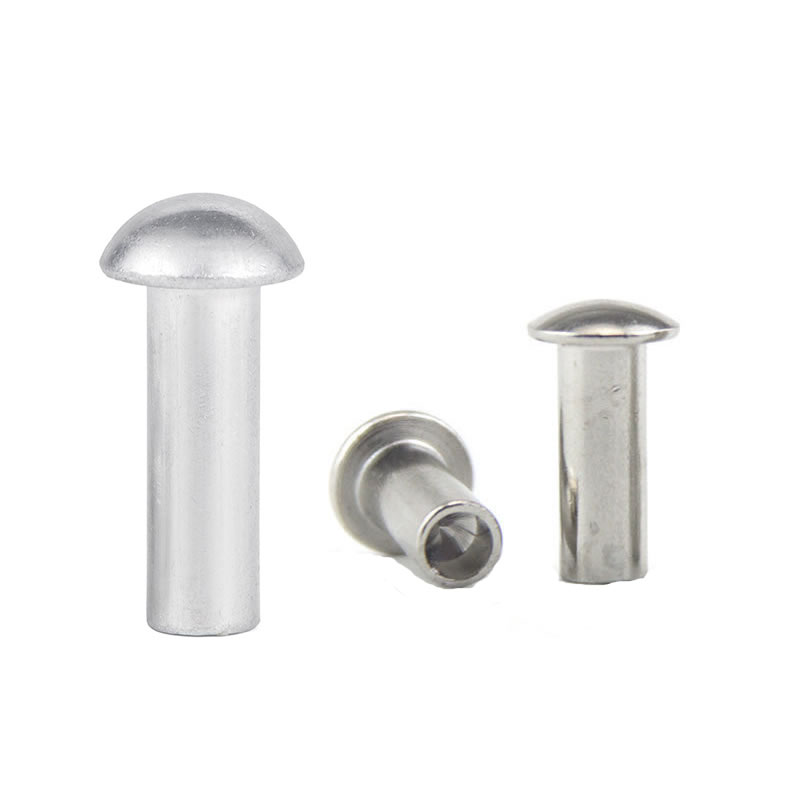

Svampehoved Semi hule nitter

Når en nitte skal fastspænde bløde materialer uden at trække igennem, betyder hovedstilen mere end skaftet. Et rundt hoved koncentrerer kraften. Et fladt hoved kan grave i. Men ensvampehoved semi-hul nitte– med sin brede, let afrundede top – fordeler belastningen som en indbygget spændeskive, mens den bevarer et lavt, færdigt udseende.

Nuote Metalsproducerer semi-hule nitter af svampehoveder i lavkulstofstål, rustfrit stål og messing ved hjælp af højhastigheds-koldning. Det semi-hule hulrum reducerer indstillingskraften med cirka 70 % sammenlignet med solide nitter, hvilket gør dem ideelle til automatiseret samling og sarte materialer.

Nedenfor giver vi dig først de tekniske specifikationer, og viser derefter to rigtige applikationer, hvor vores nitter løste specifikke monteringsproblemer.

Tekniske parametre – hvad gør dette hoved anderledes

Hovedgeometri

Svampehovedet er bredere og lavere end et rundt hoved, men ikke så bredt som et trusshoved. Den sidder i midten - ideel til plastik, tynde metal og kompositkonstruktioner, hvor gennemtræk er et problem, men et trusshoved ville se for omfangsrigt ud.

Materiale og finish muligheder

 Standardmål (stål, skaft 3–8 mm)

Tolerancer: Skaft dia ±0,05 mm, hoved dia ±0,15 mm, hovedhøjde ±0,10 mm, længde ±0,15 mm. Tilpassede længder og hoveddiametre tilgængelige.

Mekaniske egenskaber (5 mm stålsvampehoved, sat i 2 mm ABS)

Forskellige hovedtyper af nitter Nuote Metals Make

Nuote Metals laver nitter med forskellige typer hoved, såsom fladhovednitter, rundhovednitter, forsænkede hovednitter, trusshovednitter, svampehovednitter osv.

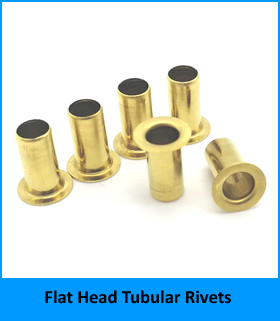

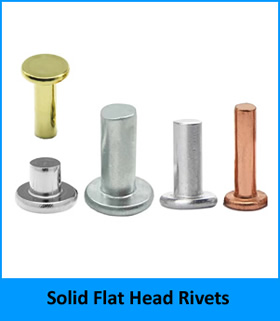

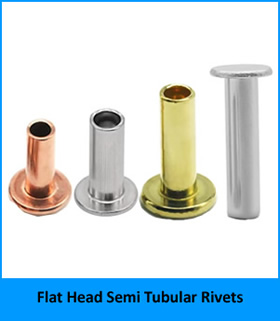

1. Fladhovede nitter, herunder fladhovede solide nitter, fladhovede semi-rørnitter, fladhovede rørformede nitter.

Vil du vide mere om vores fladhovednitter? bare klik

2. Rundhovednitter, herunder rundhovedet solide nitter og rundhovedet halvrørsnitter.

Klik  at vide mere om vores rundhovednitter.

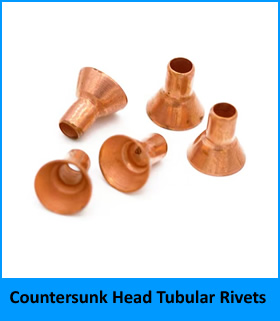

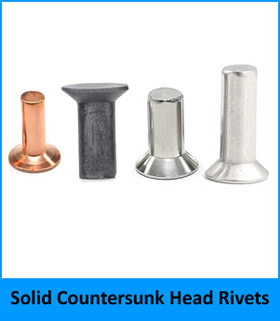

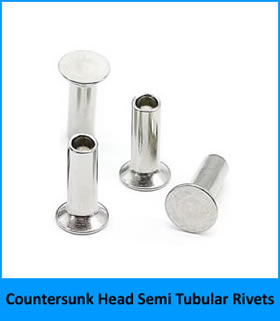

3. Nitter med forsænket hoved, herunder solide nitter med forsænket hoved, semi-rørnitter med forsænket hoved, rørnitter med forsænket hoved.

Hvis du ønsker at få mere information om forsænkede hovednitter, så klik venligst

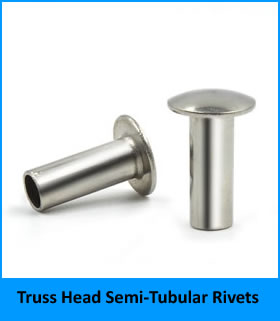

4. Truss-hovednitter, herunder solide truss-hovednitter og truss-hoved-halvrørsnitter.

Har du brug for mere information om truss head nitter? Bare klik

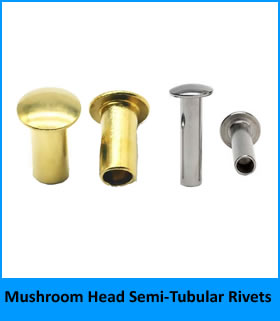

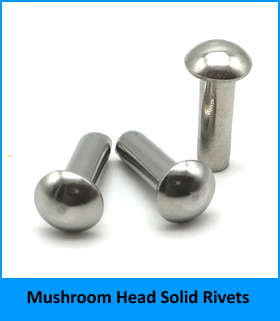

5. Svampehovednitter, inklusive svampehovednitter og semi-rørnitter af svampehoved.

Klik  for at få flere detaljer om vores svampehovednitter.

To rigtige anvendelser – fra hjul til stole

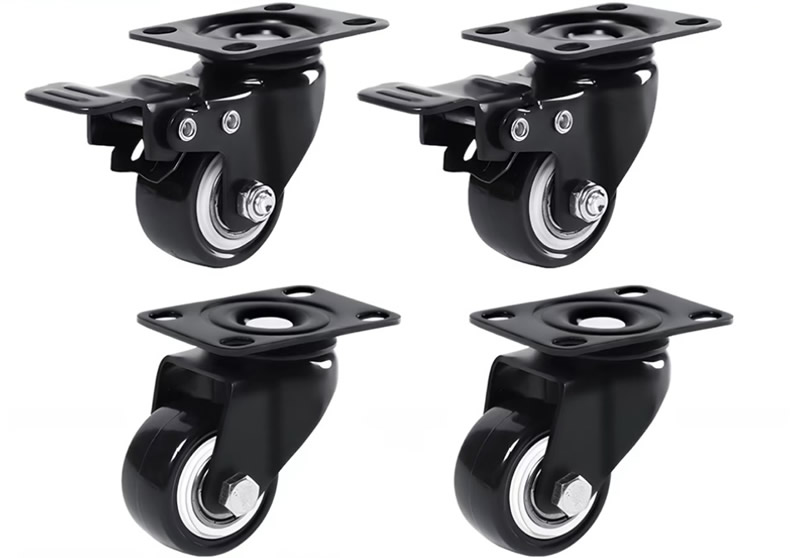

1. Drejeligt styrehjul – spindelmontering (stål, forzinket)

En producent af kontorstolehjul var nødvendige for at fastgøre hjulstammen til beslaget. Det originale design brugte en solid nitte, men den høje indstillingskraft deformerede drejehuset. De prøvede en halvhul nitte med rundt hoved, men hovedet trak sig gennem det tynde metalbeslag med tiden.

Vi anbefalede enstål svampehoved semi-hul nitte– 6 mm skaft, 15 mm hoveddiameter, zinkbelagt. Det brede svampehoved fordelte belastningen over beslagets overflade og forhindrede gennemtræk. Det semi-hule hulrum reducerede indstillingskraften med 70 %, hvilket eliminerer deformation. Forzinkningen matchede den eksisterende finish. Efter 100.000 dynamiske belastningscyklusser var ingen nitte løsnet eller svigtet. Kunden konverterede alle hjulmodeller til vores svampehovednitter.

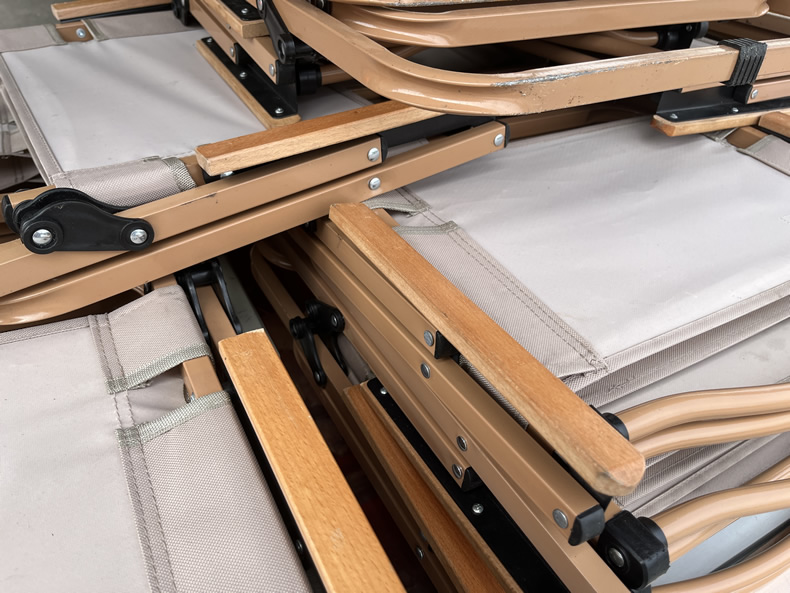

2. Foldestol – sædehængsel (stål, zinkbelagt)

En producent af klapstole oplevede et andet problem: den runde hovednitte ved hængslet satte sig fast i stofsædebetræk. Hovedhøjden på 2,8 mm (for et 5 mm skaft) fanget på båndet under foldning. Kunder klagede. Producenten ønskede også et bredere hoved for at forhindre nitten i at vippe i det overdimensionerede hul.

Nuote Metals leverede enstål svampehoved semi-hul nitte– 5 mm skaft, 11 mm hoveddiameter, zinkbelagt. Hovedhøjden var kun 1,6 mm - lav nok til at klare stoffet. Hovedet på 11 mm byggede bro over det sjuskede hul uden at skulle bruge en skive. Forzinkningen passerede 72 timers saltspray til indendørs/udendørs brug. Efter to produktionskørsler på i alt 150.000 stole rapporterede kunden om ingen klager, der hænger sammen og ingen hængselsfejl.

Sådan fremstiller vi svampehoved semi-hule nitter – kold overskrift

Svampehovedet er sværere at forme end et rundt hoved, fordi den brede, lave kuppel kræver præcis metalflow. Vores proces:

1. Trådtegning – Indgående tråd (1008 stål, 304 rustfrit eller C260 messing) trækkes til nøjagtig skaftdiameter.

2. Afskæring – Tråden afskæres til emnelængde.

3. Første slag (squaring) – Emnet er centreret og firkantet.

4. Andet slag (pre-heading) – En hårdmetal matrice ru-danner svampekuplen.

5. Tredje slag (endelig overskrift) – Kuppelen er præget til endelig form og fladhed.

6. Piercing – En hårdmetal stanse skaber det semi-hule hulrum.

7. Trimning (valgfrit) – Fjerner blitz fra hovedkanten.

8. Tumling – Afgrater og polerer.

9. Plettering – Forzinkning påført internt eller af certificeret partner.

Vi bruger hårdmetal mundstykker poleret til Ra 0,1µm. Kuppelen har en jævn, ensartet radius - ingen flade pletter eller værktøjsmærker.

For detaljer, se venligst videoen nedenfor:

Kvalitetssikring – hvad vi leverer

Hvert parti af semi-hule nitter med svampehoveder fra Nuote Metals inkluderer:

• Mølletestcertifikat (materialekemi, trækstyrke, hårdhed)
• Dimensionel inspektionsrapport (10 stykker: hoveddia, hoved ht, skaft, længde, hulrumsdybde)
• Belægningstykkelsesrapport (zinkbelægning)
• Overensstemmelsescertifikat (underskrevet, batch-sporbar)

Vi er ISO 9001:2015 certificeret. Overholdelse af RoHS og REACH er standard.

Gennemsigtige politikker

• Prøver– 20 gratis styk (kunden betaler fragt)
• MOQ– 2.000 stykker (stål, standardstørrelser)
• Leveringstid(lager) – 5–7 hverdage
• Leveringstid(custom tønde) – 12–15 hverdage
• Værktøjsafgifter– Ingen til standard svampehovedværktøj (størrelser 3–8 mm)

Tre spørgsmål, vi besvarer ofte

Spørgsmål 1: Hjulkassen brugte et 6 mm skaft med et 15 mm svampehoved. Det er et forhold på 2,5:1. Hvad er den maksimale hoveddiameter, du kan lave for et givet skaft?

A: For kold kurs er den maksimale praktiske hoveddiameter omkring 2,8 gange skaftdiameteren. Ud over det kan metallet ikke flyde helt ind i formhulrummet uden at forårsage folder eller hulrum. For et 6 mm skaft er det største svampehoved, vi pålideligt kan producere, 17 mm. For et 5 mm skaft er 14 mm grænsen. Hvis du har brug for et bredere hoved, vil vi anbefale at skifte til et truss-hoved eller tilføje en separat skive. For hjulkassen var 15 mm inden for vores evne og fungerede perfekt.

Spørgsmål 2: Kan svampehovedets semi-hule nitter bruges i plastik uden at knække toppen?

A: Ja – det er en af ​​hovedfordelene ved svampehovedet. Den brede, lave kuppel fordeler indstillingskraften over et større område end et rundt hoved. Til plast anbefaler vi en cylinderlængde nøjagtigt 1,0-1,5 mm længere end materialetykkelsen. Brug også en presse (ikke en hammer) til at anvende konstant kraft. Til klapstolekassen var hængslet metal, men vi har brugt svampehovednitter i ABS og polycarbonat med godt resultat. Send os din plastikprøve, så tester vi.

Q3: Dit standard svampehoved har en stor kantradius. Er det nødvendigt?

A: Ja. Radius er ikke kosmetisk - den forhindrer hovedet i at skære i bløde materialer. En skarp kant under hovedet vil virke som en kniv, når materialet bøjes. Vores svampehoved har en kontinuerlig radius på 0,3-0,5 mm fra skaftet til yderkanten. Dette eliminerer stressstigninger. For kasteren forhindrede den radius, at beslaget knækkede rundt om nittehullet. Til stolen forhindrede det stoffet i at flosse. Hvis du har brug for en skarpere kant (f.eks. af dekorative årsager), kan vi ændre værktøjet, men vi vil advare dig om afvejningen.

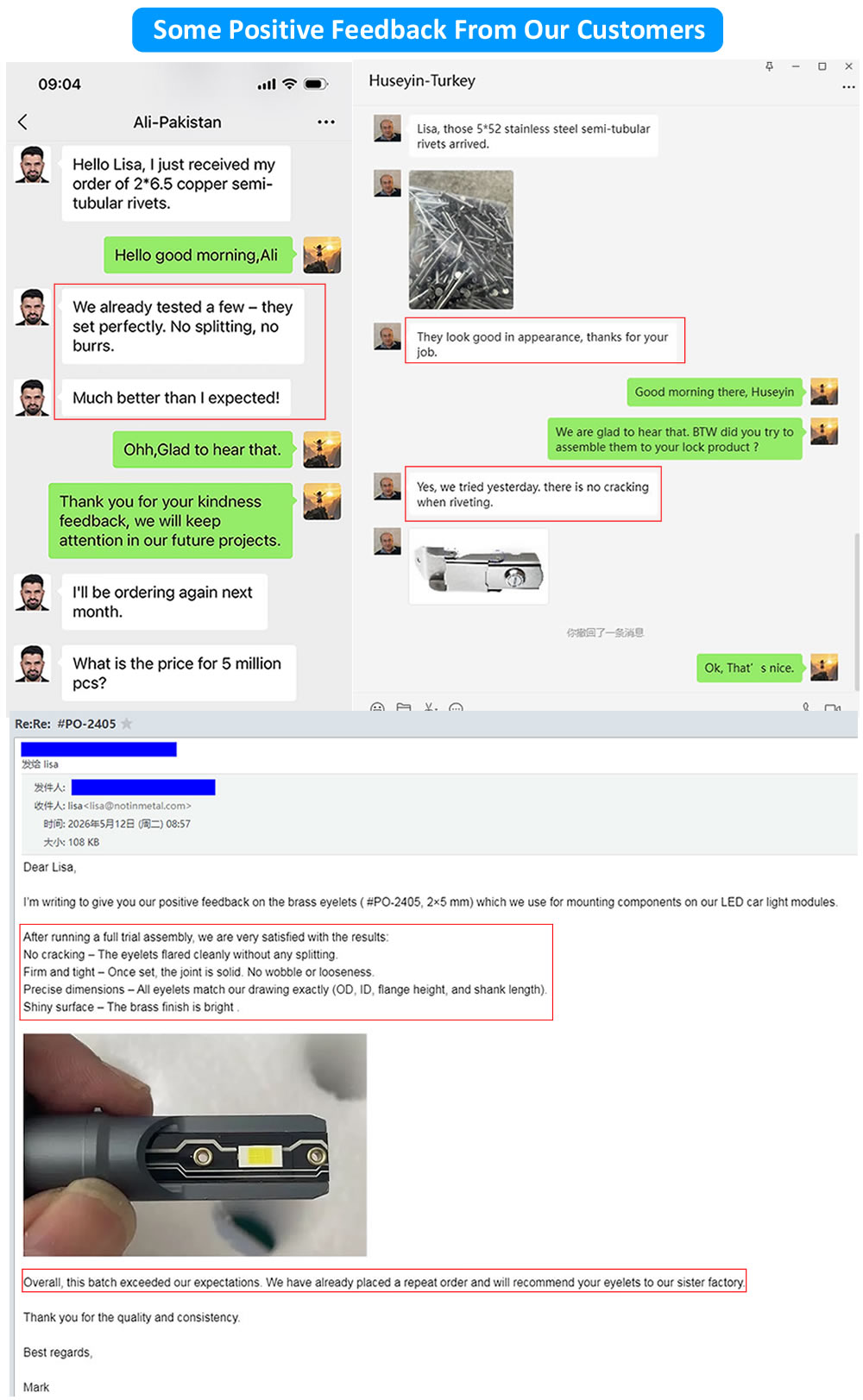

Hvordan sagde de kunder, vi samarbejdede?

Bekræft pasformen på din faktiske samling

Hvert materiale opfører sig forskelligt. I stedet for at gætte, foreslår vi en simpel test. Fortæl os din skaftdiameter, cylinderlængde og materiale. Vi producerer et lille parti og sender det til dig. Indstil dem i din egentlige komponent. Mål clinchen. Tjek hovedprofilen. Først derefter besluttes produktionen.

KontakteNuote Metals– send din tegning eller bare specifikationerne.
