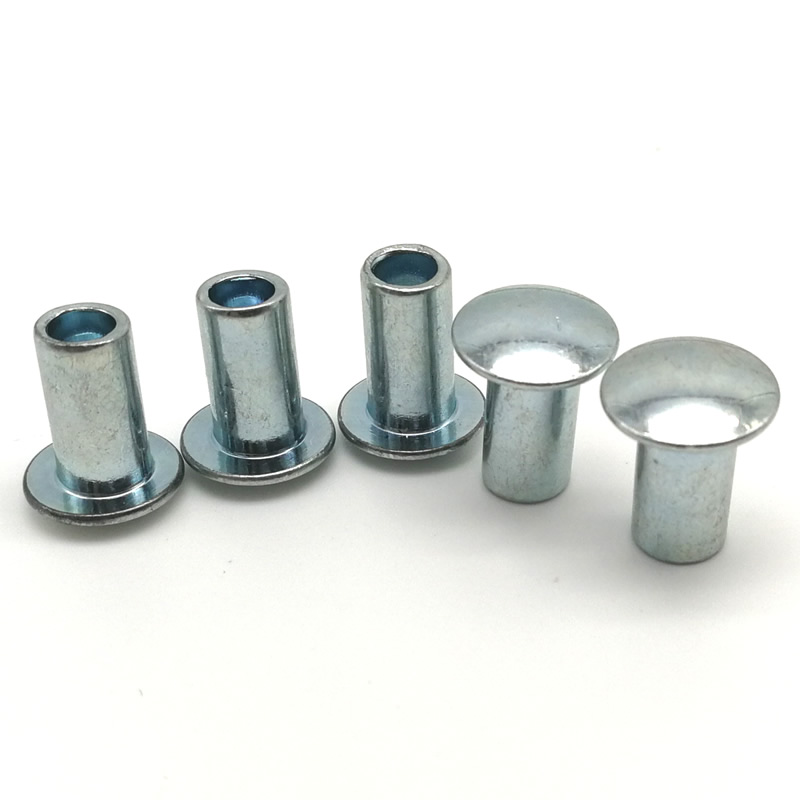

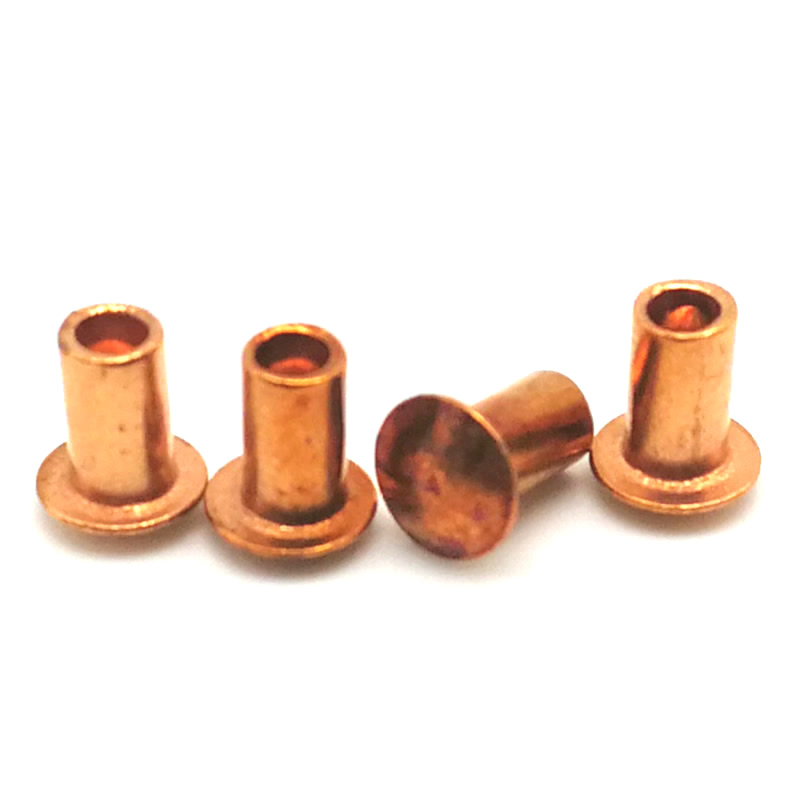

Truss Head Halvrørsnitter

Når påføringen involverer store huller, bløde materialer eller tynde underlag, giver et standardnittehoved muligvis ikke tilstrækkeligt overfladeareal til at forhindre gennemtrængning. Detruss hoved halvt rørformet nittehar en ekstra bred kuppel med lav profil - typisk 2,2 til 2,8 gange skaftdiameteren - der fordeler klemkraften over et større område. Kombineret med et semi-hult hulrum, der reducerer afbindingskraften med op til 70 %, er denne nitte det foretrukne valg til plastik, kompositter og tynde metaller.

Nuote Metalsfremstiller halvrørsnitter med bindingshoved i lavkulstofstål, rustfrit stål (304/316), aluminium og messing ved hjælp af højhastigheds-koldning. Denne vejledning præsenterer to casestudier fra den virkelige verden, komplette tekniske specifikationer og vores gennemsigtige kvalitetspolitikker.

Anvendelser i den virkelige verden af ​​vores nitter

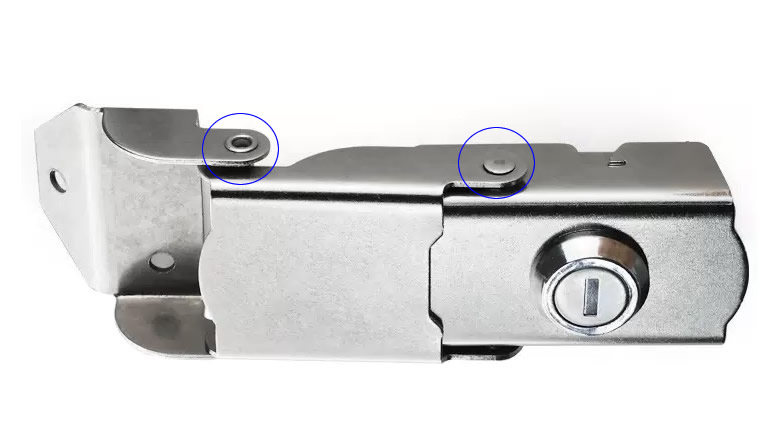

Case 1 – Låsemekanisme i rustfrit stål

En producent af industrielle hængelåse havde brug for en nitte, der kunne sikre den indvendige låseplade uden at revne den zinkstøbte krop. Vi leverede 304 halvrørsnitter af rustfrit trusshoved (4 mm diameter, 6 mm cylinderlængde). Det ekstra brede 9 mm hoved byggede bro over et stort frigangshul og forhindrede nitten i at trække igennem under 300 N gentagen låsekraft. Efter 50.000 cyklustests var ingen løsnet. Kunden krediterede truss-hoveddesignet for at eliminere en sekundær skive.

Case 2 – Tilslutning af panel til havehegn i aluminium

Et bolighegnfirma krævede et let, korrosionsbestandigt fastgørelseselement til at forbinde aluminiumspaleter til vandrette skinner. Vi anbefalede halvrørsnitter af aluminiumsbindingshoved (5 mm diameter, 10 mm cylinderlængde) med en klar anodiseret finish. Det brede 11 mm hoved sad flugter med det tynde aluminiumsrør og forhindrede fordybninger. Det semi-hule hulrum tillod håndindstilling med en manuel squeezer. Efter to års udendørs eksponering viste ingen nitter galvanisk korrosion eller løsning.

Forskellige hovedtyper af nitter Nuote Metals Make

Nuote Metals laver nitter med forskellige typer hoved, såsom fladhovednitter, rundhovednitter, forsænkede hovednitter, trusshovednitter, svampehovednitter osv.

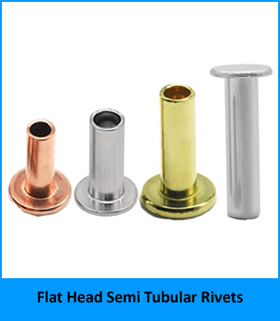

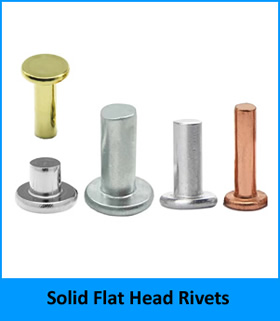

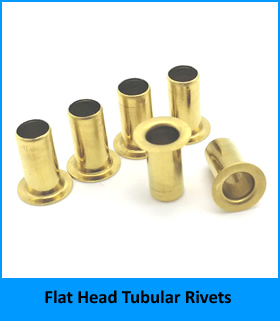

1. Fladhovede nitter, herunder fladhovede solide nitter, fladhovede semi-rørnitter, fladhovede rørformede nitter.

Vil du vide mere om vores fladhovednitter? bare klik

2. Rundhovednitter, herunder rundhovedet solide nitter og rundhovedet halvrørsnitter.

Klik  at vide mere om vores rundhovednitter.

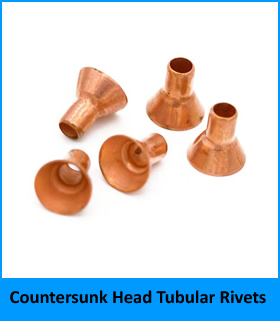

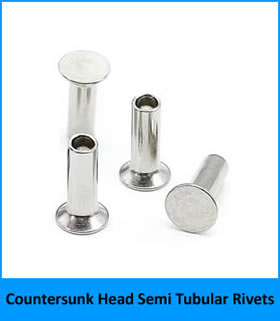

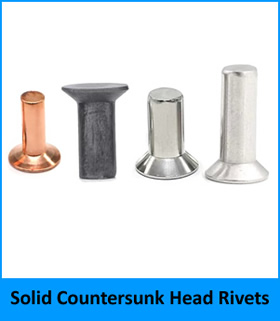

3. Nitter med forsænket hoved, herunder solide nitter med forsænket hoved, semi-rørnitter med forsænket hoved, rørnitter med forsænket hoved.

Hvis du ønsker at få mere information om forsænkede hovednitter, så klik venligst

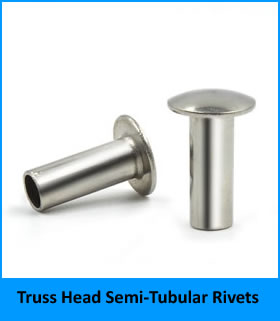

4. Truss-hovednitter, herunder solide truss-hovednitter og truss-hoved-halvrørsnitter.

Har du brug for mere information om truss head nitter? Bare klik

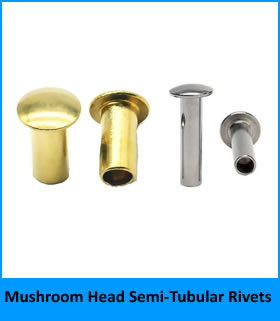

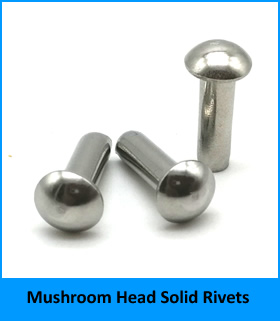

5. Svampehovednitter, inklusive svampehovednitter og semi-rørnitter af svampehoved.

Klik  for at få flere detaljer om vores svampehovednitter.

Kunne du tænke dig at vide, hvordan en nitte fremstilles? tjek lige denne video.

Tekniske parametre

Vi producerer disse nitter af flere materialer. Alle dimensioner er verificeret ved optisk sortering.

Materiale muligheder og egenskaber

Standard dimensioneringsområde (stål, rustfrit, aluminium, messing)

Tolerancer: Skaft dia ±0,05 mm, hoved dia ±0,20 mm, hovedhøjde ±0,10 mm, længde ±0,15 mm.

Mekaniske egenskaber (5 mm stål, indsat i 2 mm aluminiumsplade)

Vores syv-trins produktionsproces

Vi følger en disciplineret arbejdsgang for hver batch aftruss hoved halvrørsnitter.

1. Materialekilde –Vi køber certificeret tråd eller stang fra godkendte møller. Hver spole har et varmenummer for fuld sporbarhed.

2. Materialeinspektion –Indgående materiale testes med spektrometer og træktester. Vi verificerer diameter og overfladetilstand.

3. Værktøjstilpasning eller opsætning –Til nye dimensioner designer vi hårdmetal kold-heading matricer (gennemløbstid 15-25 dage). For standardstørrelser installerer og justerer vores teknikere eksisterende værktøj.

4. Første artikelinspektion –Den kolde header kører 50 prøvenitter. Vi måler hoveddiameter, hovedhøjde, skaftdiameter, total længde og hulrumsdybde. En fuldstændig FAI-rapport sendes til dig til godkendelse.

5. Masseproduktion –Efter godkendelse kører vi med 200–400 styk i minuttet. Igangværende kontrol udføres for hver 2.000 styk for kritiske dimensioner.

6. Plettering eller anodisering i underentreprise (hvis påkrævet) –For stål-, rustfri- eller aluminiumsdele sender vi batcher til vores certificerede partnere. Belægningstykkelse verificeres ved XRF eller hvirvelstrøm.

7. Endelig udgående inspektion –Vi bruger optiske sorteringsmaskiner til at inspicere 100 % af delene for hovedgeometri, længde og hulrumsdybde. En AQL-prøve (niveau II, 1.0) udtages til forskydningstestning. Et overensstemmelsescertifikat følger med hver forsendelse.

Kvalitetssikring og certificeringer

Vores produktion af halvrørsnitter med trusshoved understøttes af:

Certificeringsomfang

ISO 9001:2015 Kvalitetsstyringssystem

RoHS (2011/65/EU) Overholdelse af alle materialer

REACH SVHC erklæring

IATF 16949 Tilgængelig til bilprojekter

Hver forsendelse inkluderer:

Mølletestcertifikat (materialekemi og hårdhed)

Dimensionel inspektionsrapport (10 stk pr. batch)

Pletterings- eller anodiseringscertifikat (hvis relevant)

Underskrevet overensstemmelsescertifikat

Gennemsigtige politikker

• Eksempelpolitik – 20 gratis stykker for enhver standardstørrelse (kunden betaler forsendelse)
• Minimum ordremængde – 2.000 styk for stål/messing; 3.000 for rustfrit; 5.000,- for aluminium
• Leveringstid – 7-10 hverdage for lagerførte størrelser; 15-20 dage for tilpassede dimensioner
• Værktøjsladninger – Ingen for standarddiametre og hovedtyper
• Returpolitik – Defekte dele udskiftes uden omkostninger

Nuote Metals opkræver ikke betaling for genudtagning, hvis de første artikler ikke overholder dine tegningstolerancer.

Ofte stillede spørgsmål

Spørgsmål 1: Hvornår skal jeg vælge en truss-hoved halvt rørformet nitte frem for en universalhoved- eller rundhovednitte?

A: Vælg truss-hovedet, når du har brug for den bredest mulige lejeflade med den laveste profil. Fagværkshovedets diameter er 2,2-2,8 gange skaftdiameteren, sammenlignet med 1,6-1,8 for rundt hoved og 2,0-2,2 for universalhoved. Dens hovedhøjde er også den laveste (ca. 25–30 % af hoveddiameteren). Dette gør nitter til halvrørshovedet ideelle til skøre materialer (plast, glasfiber, kompositter), overdimensionerede huller eller applikationer, hvor nitten vil blive dækket af et andet lag. For eksempel brugte vores casestudie med paneler af aluminiumshegn trusshovedet til at undgå fordybninger i det tynde rør.

Spørgsmål 2: Kan truss-hoved halvrørsnitter bruges i udendørs miljøer med aluminium og stål sammen?

A: Ja, men du skal håndtere galvanisk korrosion. Når en aluminiumnitte bruges med en stålkonstruktion (eller omvendt), skaber fugt en galvanisk celle. Vi anbefaler tre løsninger: (1) brug en isoleringsskive af nylon eller gummi under hovedet og halen, (2) påfør en tyk pulverbelægning eller anodiseret lag på aluminiumnitten, eller (3) brug 316 rustfri nitter med aluminium og accepter et lille galvanisk potentiale (acceptabelt i tørt klima). Til vores udendørs hegnshus brugte vi aluminiumsnitter med aluminiumsskinner - ingen galvaniske problemer. Hvis du skal forbinde aluminium med stål, bedes du kontakte vores ingeniørteam for specifikke anbefalinger.

Spørgsmål 3: Hvad er det maksimale grebsområde for halvrørsnitter med bindingshoved i aluminium? Kan du lave længere tønder?

A: Vores standard aluminium truss hoved halvrørsnitter har cylinderlængder op til 20 mm for 5 mm diameter, hvilket giver greb op til 7 mm. Til tykkere stakke tilbyder vi brugerdefinerede tøndelængder op til 30 mm (til 6 mm og 8 mm diametre). Aluminium er dog blødere end stål, så meget lange tønder kan deformeres under hærdning. Vi anbefaler at begrænse grebet til 2,5× skaftdiameter for aluminium. For tykkere aluminiumssamlinger, overvej solide nitter eller brug stålnitter med isolerende skiver. Angiv din nøjagtige staktykkelse, så beregner vi den optimale tøndelængde.

Hvorfor vælge os til Halvrørsnitter med trusshoved

In-house kold kurs – fuld kontrol fra wire til færdig nitte

Standardstørrelser fra 3 mm til 8 mm i stål, rustfrit, aluminium, messing

100 % optisk sortering for hovedgeometri og hulrumsdybde

Gratis prøveprogram – testindstilling før produktion

Fuld sporbarhed – MTC-, CoC- og belægningsrapporter med hver ordre

Kontakt Nuote Metals i dag for at anmode om en prøvepakke eller en overensstemmelsespakke til dit projekt med halvrørsnitter.
